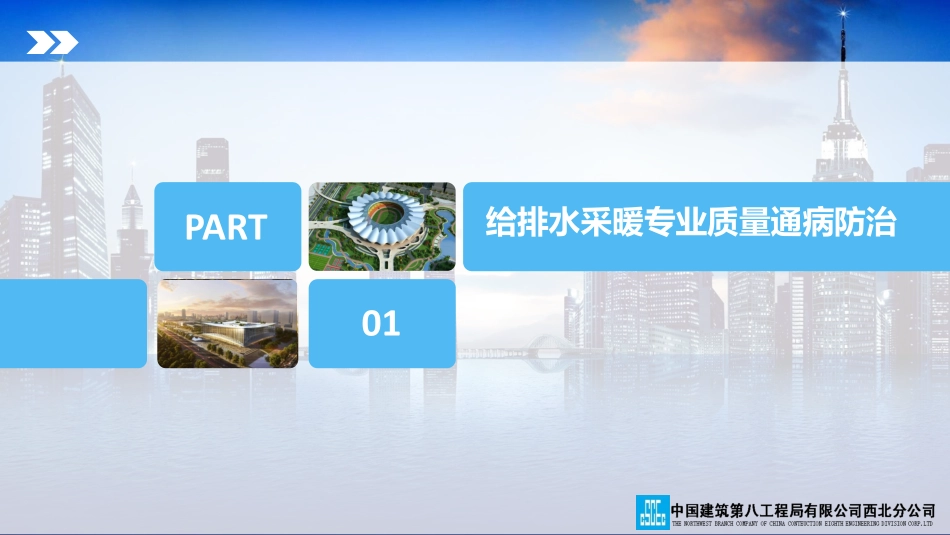

目录CONTENT机电安装质量通病防治手册（第一版）中国建筑第八工程局有限公司西北分公司2019年8月目录CONTENT给排水采暖专业质量通病防治01电气专业质量通病防治02通风空调专业质量通病防治03PART01给排水采暖专业质量通病防治机电工程质量通病防治措施1采暖、给水管道敷设混乱，未使用过桥弯、高出地面常见问题配图问题分析采暖、给水管道敷设混乱，未使用过桥弯、高出地面管控措施施工前做好管道排布交底，过程中认真检查，管道交叉处采用过桥弯机电工程质量通病防治措施2支架在墙面上固定使用木楔常见问题配图问题分析支架在墙面上固定使用木楔管控措施支架安装应平整牢固，可用角钢制作支座固定在墙面，不能用木楔塞实固定机电工程质量通病防治措施3管道丝接处清理、防腐不到位常见问题配图问题分析管道丝接处清理、防腐不到位管控措施螺纹连接的管道安装后的管道螺 纹根部应有 23 扣的外露螺纹，多余的麻丝清理干净并做防腐处理。机电工程质量通病防治措施4散热器距装饰面过近常见问题配图问题分析散热器距装饰面过近管控措施散热器背面与装饰面距离应符合设计或产品说明书要求，若设计未注明，应为30mm。机电工程质量通病防治措施5管道法兰、螺栓问题常见问题配图问题分析1、管道法兰与设备法兰规格、型号等参数不配套;2、法兰螺栓外露丝扣突出螺母长度大于 1/2 螺杆直径;3、法兰螺栓锈蚀严重。管控措施1、尽量要选用与管件同材质的螺栓，若采用非统一材质时，在相 互接触面采取绝缘措施；2、材料进场验收加强管理，确保采购法兰与设备法兰规格、型号 一致；3、连接法兰的螺栓，突 出螺母长度不应大于螺杆直径 1/2，宜为 23 扣。机电工程质量通病防治措施6管道套管问题常见问题配图问题分析1、同部位套管高低参差不齐；2、套管设置时没有考虑管道保温；3、套管与管道中心偏差较大；4、套管与管道之间没有进行封堵。管控措施1、安装在楼板内的套管，其顶部应高 出装饰地面 20mm；安装在卫生间及厨房内的套管，其顶部应高出装 饰地面 50mm；同部位有多根管道，其套管高出装饰地面的高度应一致；2、提前对管井进行管道综合排布，确定套管规格、数量及安装位置；3、注意保温管道与不保温管道选用套管的规格，并做好施工技术交底；4、套管安装时定位准确、固定牢靠，保证与管道中心一致；5、管道安装完毕，管道与套管之间应及时采用不燃材料进行封堵填实。机电工程质量通病防治措施7消火栓安装问题常见问题配图问题分析1、消火栓栓口中心距箱侧面大于140mm；2、消火栓管道进箱处未进行防火封堵；3、消火栓管道在门轴侧；管控措施1、栓口应朝外，并不应安装在门轴侧；2、栓口中心距地面为 1.1m，允许偏差20mm；3、阀门中心距箱侧面为 140mm，距箱后内表面为 100mm，允许偏差5mm；4、调整消火栓箱安装的位置，保证箱门的开启角度不得小于 120。机电工程质量通病防治措施8仪表下方没有安装三通旋塞阀常见问题配图问题分析仪表下方没有安装三通旋塞阀管控措施拆除安装错误的阀门，更换安装三通旋塞阀机电工程质量通病防治措施9地暖管敷设问题常见问题配图问题分析1、管道铺设间距不符合规范、设计要求；2、未按规范要求铺设绝热层。管控措施加热管管径、间距和长度应符合设计要求，间距偏差不大于10mm。防潮层、防水层、隔热层及伸缩缝应符合设计要求。PART02电气专业质量通病防治机电工程质量通病防治措施1线管预埋问题常见问题配图问题分析预留预埋线管管头没有做临时封堵，管端部破坏严重管控措施1、及时将管路进行疏通，确定管路畅通后，将管头采用胶布进行临时封堵。2、对高于楼板面的线管，采用刚性保护（套管、木盒等）。机电工程质量通病防治措施2箱内配线问题常见问题配图问题分析箱内配线不整齐，线头裸露，端子接线数量多于2根管控措施箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全敷设长度留有适当裕量，线束有外套塑料管等加强绝缘保护层。机电工程质量通病防治措施3桥架防火封堵常见问题配图问题分析桥架穿墙或楼板处没有进行防火封堵管控措施1、敷设在竖井内和穿越不同防火分区的桥架，按设计要求位置，有防火隔堵措施；2、分项工程施工前，熟悉掌握设计图纸及设计要求，明确防火分区，对穿越竖井、防火分区的部分提前做好相应的技术交底。机电工程质量通病防治措施4防雷接地跨接常见问题配图问题分析1、预留预埋防雷接地使用螺纹钢代替圆钢施工；2、焊接处焊渣没有清理，焊接质量差；3、圆钢直径、搭接长度不满足规范、设计要求。管控措施1、按规范、设计要求使用圆钢进行焊接；2、将焊接质量不合格部位重新进行焊接，严格按照施工工艺要求 进行施工，焊接完成后要清理焊渣，不应出现漏焊、夹渣、咬肉等质 量缺陷，保证搭接长度满足规范要求。机电工程质量通病防治措施5屋面电气配管没有使用防水弯头常见问题配图问题分析屋面电气配管没有使用防水弯头管控措施在金属导管末端安装规格型号相匹配的防水弯头机电工程质量通病防治措施6桥架跨接线连接位置不正确常见问题配图问题分析桥架跨接线连接位置不正确管控措施将导线跨接在连接板外侧的桥架本体上的专用螺栓孔。机电工程质量通病防治措施7桥架、线槽进柜末端没有与配电柜柜体（箱体）进行可靠电气连接常见问题配图问题分析桥架、线槽进柜末端没有与配电柜柜体（箱体）进行可靠电气连接管控措施将桥架、线槽进柜（箱）末端与柜（箱）体可用铜编织线进行可靠的电气连接机电工程质量通病防治措施8预埋线盒问题常见问题配图问题分析1、预埋线盒间距太小，面板无法安装；2、同一场所预埋线盒间距、标高不一致。管控措施1、成排线盒预埋前应使用钢筋将线盒逐一点焊，固定牢固，防止后续施工造成线盒位置偏移；2、控制面板安装高度应符合规范要求，无偏差，间距宜不小于5cm,均匀一直，面板安装牢固，紧贴墙面，四周无缝隙。机电工程质量通病防治措施9预埋线管问题常见问题配图问题分析1、并排的明配线管间距不一致，且不顺直。2、明配线管没有使用专用的固定卡件，跨接线未安装。管控措施1、将排布不顺直、弧度不一致的明配线管拆除，重新调整弧度一 致、顺直美观。2、拆除明配线管中的普通固定件，更换使用“元宝卡”进行固定，安装跨接线。机电工程质量通病防治措施10桥架内电缆绑扎固定不规范、标识牌遗漏常见问题配图问题分析桥架内电缆绑扎固定不规范、标识牌遗漏。管控措施1、电缆桥架内电缆应在首尾两端、弯曲的两侧及每隔 5-10 米处设 置固定点，现场不满足要求的，应补增绑扎固定点。2、电缆隧道及电缆竖井等进出两端，应补上遗漏的标志牌。机电工程质量通病防治措施11接地母线安装常见问题配图问题分析1、扁钢搭接倍数不足扁钢宽度的 2 倍，扁钢未煨弯2、未涂刷黄绿色漆管控措施1、扁钢搭接倍数为扁钢宽度的 2 倍以上，三面施焊2、接地母线应刷黄绿相间标识油漆，条纹宽度100mmPART03通风空调专业质量通病防治机电工程质量通病防治措施1超大风管未按规范要求采取加固措施常见问题配图问题分析超大风管未按规范要求采取加固措施管控措施金属风管的加固应符合下列规定：矩形风管边长大于 630mm、保温风管边长大于 800mm，管段长度 大于 1250mm或低压风管单边面积大于1.2m2，中、高压风管大于1.0m2，均应采取加固措施。机电工程质量通病防治措施2柔性短管长度、材质问题常见问题配图问题分析1、柔性短管长度不满足要求。2、柔性短管选用材质不满足消防要求。管控措施1、风管安装时充分考虑与设备的间距、位置，以满足帆布软连接 的长度要求，一般宜为150300mm，连接处应严密、牢固可靠。2、柔性短管的选用要考虑所在系统中的防火等级要求。机电工程质量通病防治措施3风管支吊架安装问题常见问题配图问题分析1、通风管道安装系统中主、干管长度超过20m,没有设置防止摆动的固定点。2、支吊架螺杆外漏长度不一致。管控措施干管长度超过 20m,没有设置防晃支架。支吊架不宜设置在风口、阀门、检查口及自控机构处，离风口或插接管的距离不小于 200mm。对通丝外露长度做统一要求，对于长短不一的要进行切割处理。机电工程质量通病防治措施4风管穿防火墙问题常见问题配图问题分析1、风管穿墙处无穿墙套管；2、边长大于 630mm 的防火阀未单独设固定支架；3、防火阀距墙距离大于 200mm。管控措施1、风管在穿越需要封闭的防火、防爆的墙体或楼板时，预埋管、防护套管钢板厚度不小于1.6mm，风管与防护套管之间采用不燃的柔性材料进行封堵。2、防火阀设置独立吊架，并保证防火阀距墙表面的距 离不大于 200mm。机电工程质量通病防治措施5管道保温问题常见问题配图问题分析管道、设备保温厚度、平整度不符合要求管控措施1、重要设备保温时，由于形状不规则，要事先形成一个保温方案，根据保温方案对实物进行精确测量，准确下料（严禁出现多下料或少下料情况），胶水涂抹均匀（严禁为求速度有漏刷胶或刷少胶现象）；2、法兰、变径等突出部位必须单独下料保温，表面应平整，当采用卷材或板材 时，允许偏差为5mm；采用涂抹或其它方式时，允许偏差为 10mm；防潮层(包括绝 热层的端部）应完整，且封闭良好；其搭接缝应顺水。机电工程质量通病防治措施6风管保温钉安装常见问题配图问题分析保温钉数量不足、分布不均，不满足规范规定要求管控措施根据规范规定及施工工艺标准要求，矩形风管与设备保温钉应分布均匀，其数量底面每平方米不少于16个，侧面不少于10 个，顶 面不少于 8 个，首层保温钉至风管或保温材料边缘的距离不大于120mm。机电工程质量通病防治措施7风机隔振器安装常见问题配图问题分析1、风机减震垫受力不均。2、吊式风机没有安装减震器。管控措施风机吊装时，吊架及减振装置应符合设计及产品技术文件要求，安装隔振器的地面应平整，各组隔振器承受荷载的压缩量均匀，高度误差应小于 2mm。减振器要根据设备的重量，选择相匹配的减振器。机电工程质量通病防治措施8吊架与保温风管之间未装隔热垫木常见问题配图问题分析吊架与保温风管之间未装隔热垫木管控措施吊杆与托架连接处采用双螺母紧固，保温风管与托架之间应设绝热衬垫，防止产生冷桥，绝热衬垫厚度不小于保温厚；采用木质材料衬垫时，要进行防腐处理。机电工程质量通病防治措施9风机盘管支管安装常见问题配图问题分析1、风机盘管安装后未合理配管，造成用软接强扭来连接设备；2、末端水管未设置独立支、吊架管控措施1、风机盘管进出水管处采用柔性连接方式，即在进出水口处安装金属波纹管，降低风机盘管在运转时的振动，也可缓冲因其振动使管道接头处或管道受力；2、冷凝水管与风机盘管连接时，宜设置透明胶管，长度不宜大于150mm，接口应连接牢固、严密，坡向正确，无扭曲；3、连接风盘的支管应设独立的支架。
