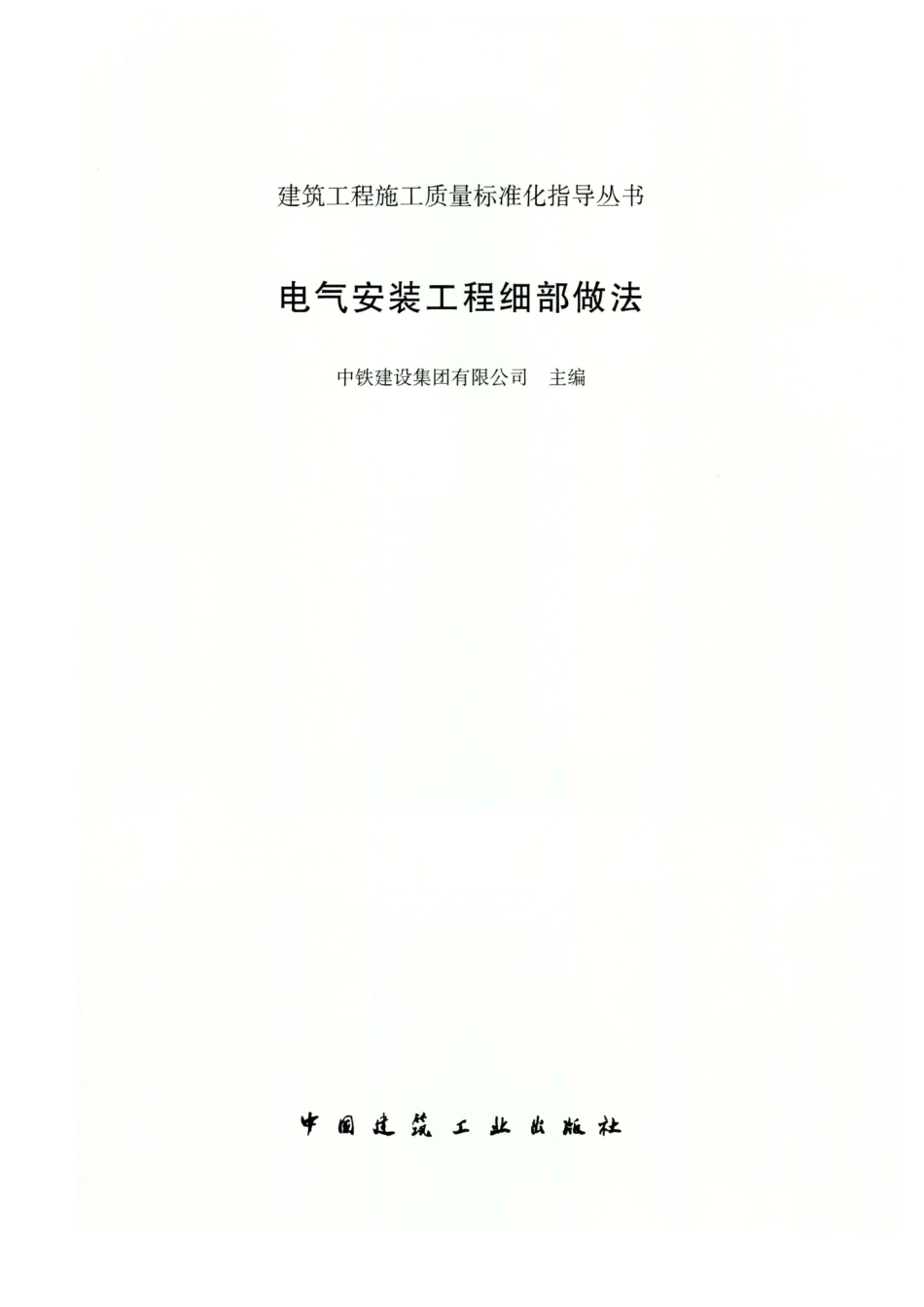

建筑工程施工质量标准化指导丛书 电气安装工程细部做法.pdf

建筑工程施工质量标准化指导丛书电气安装工程细部做法中铁建设集团有限公司主编守IlliL统也讯社图书在版编目(CIP)数据电气安装工程细部做法中铁建设集团有限公司主编北京：中国建筑工业出版社，2017.3（建筑工程施工质量标准化指导丛书）ISBN 978-7-112-20580-6 I.心电.II.心中.III.心电气设备设备安装工程施工标准化N.(DTU85-65 中国版本图书馆CIP数据核字(2017)第048354号本书为中铁建设集团质量标准化系列手册之一，针对电气安装 工程细部标准化施工，详细提供了各项细部工程的标准化施工流程及要求。全书共分为八个章节，包括：管路敷设；梯架、托盘和槽盒安装；防雷及接地安装；成套配电箱、配电柜及UPS、EPS安装；电线、电缆敷设；开关、插座、风扇安装；灯具安装；母线槽安装。本书可供从事电气安装工程的管理、技术及监理人员参考使用，也适合用作相关建设单位的培训用书。责任编辑：常燕付娇刘婷婷责任校对：焦乐李欣慰建筑工程施工质量标准化指导丛书电气安装工程细部做法中铁建设集团有限公司主编*中国建筑工业出版社出版、发行（北京海淀三里河路9号）各地新华书店、建筑书店经销北京红光制版公司制版北京云浩印刷有限责任公司印刷*开本：787 X 1092毫米1/16 印张：13 字数：31 8千字2017年4月第一版2017年4月第一 次印刷定价：78.00元ISBN 978-7-112-20580-6(30252)版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码10003 7)本书编委会主任委员：江文忠赵伟委贝c:J:贝:&洪吴成木吴永红贾学斌赵向东钱增志李菲李秋丹方宏伟金飞刘政张学臣胡炜周桂云刘明：每邢世春武利平韩锋罗力勤乔磊白鸽主编：贾洪钱增志方宏伟主要编审人员电气安装工程：林巨鹏江其月洪倪晓东范仿林赵蒜刘勇设备安装工程：李长勇卫燕飞楚朋乌阳黄洪宇田菲曹朋乌朋乌杨全国张丽平结构工程：张帅奇张加宾林拓邓玉萍吴东浩许雷装饰装修工程：张帅奇刘神保杨春光段毅斌朱辉武利平江期洪喻淑国陈继云顾志勇孟达张力口宾建筑屋面工程和地面工程：张帅奇张加宾姜大力幕墙工程：张帅奇胡中宜邵洪海董国张力口宾主编单位：中铁建设集团有限公司中国建筑业协会工程质量管理分会中铁建设集团设备安装有限公司北京中铁装饰工程有限公司中铁建设集团北京工程有限公司冯磊杰乔铁甫敖韦华杨小虎目lj 2016年3月5日，在第十二届全国人民代表大会第四次会议上，中共中央政治局常委、国务院总理李克强在政府工作报告中指出，改善产品和服务供给要突出抓好提升消费品品质、促进制造业升级、加快现代服务业发展三个方面。鼓励企业开展个性化定制、柔性化生产，培育精益求精的工匠精神，增品种、提品质、创品牌。中铁建设集团作为“世界500强”一一一中国铁建股份有限公司的全资子公司，成立38年来秉承“安全是天，质量是根”的理念，践行“周密策划、精心建造、优质高效、实现承诺”的质量方针，坚持“双百”方针，持续推进工序质量标准化体系的建设，经过近十年的总结和探索，逐步总结形成了引领企业品质升级的工程质量标准化指导丛书。本次出版的工程质量标准化指导丛书共六册，涵盖了房建工程9个分部、62个子分部、305个分项工程内容，编制时主要依据国家、行业规范、规程以及国标图集，以直观、明确、规范为目的，采用图文结合的编写形式，针对分部分项工程的关键工序或影响建筑结构安全、使用功能和观感质量的环节，采用一张或多张构造图或图片对应展示，并对其标准做概括性描述，力求简明扼要。丛书在编制过程中得到了中国建筑业协会、中国铁建股份有限公司、北京市住房和城乡建设委员会等单位和各级领导的关怀，得到了业内多家知名企业的帮助，在此表示感谢。由于编者水平有限，难免存在疏漏欠妥之处，读者在阅读和使用过程中请辩证采纳书中观点，并殷切希望和欢迎提出宝贵意见，编审委员会将认真吸取，以便再版时厘定和补正。编审委员会4 录目第1章管路敷设.1 管路敷设主要相关规范标准.2 材质要求.23 管路敷设施工流程44 策划及排布.4 5 管材预制加工.6 测定管路及盒、箱位置7 固定盒、箱.11 8 管路敷设及固定.13 9 管路连接.20 10 管路与盒、箱（柜）连接.21 11 管路与槽盒连接.25 12 管路与用电设备（器具）连接.25 13 管路接地.28 14 管路穿越变形缝做法.32 15 特殊部位的管路敷设.33 16 管路防腐、防火.35 17 管路成品保护及清扫.36 第2章梯架、托盘和槽盒安装n1 梯架、托盘和槽盒安装主要相关规范标准.38 2 材质要求.39 3 策划及排布.41 4 基本规定.41 5 梯架、托盘和槽盒安装施工流程.45 6 支吊架选择及加工.45 7 洞口预留.46 8 弹线定位.469 梯架、托盘和槽盒水平安装.46 10 梯架、托盘和槽盒垂直安装.51 11 室外槽盒安装.52 12 金属梯架、托盘和槽盒接地.53 5 13 梯架、托盘和槽盒补偿.14 梯架、托盘及槽盒与箱柜、设备连接.55 15 梯架、托盘、槽盒标识.55 16 梯架、托盘和槽盒的防火封堵.56 第3章防雷及接地安装571 防雷及接地安装施工主要相关规范标准.57 2 强制性条文.58 3 材质要求.63 4 防雷接地的基本规定.64 5 防雷及接地安装施工流程.70 6 自然接地体安装.70 7 人工接地体安装718 避雷引下线敷设.74 9 接地干线安装.78 10 均压环安装.81 11 接闪器安装.81 12 其他防雷接地要求.89 13 等电位安装.91 14 电气装置的接地.98 第4章成套配电箱、配电柜及UPS、EPS安装.102 1 成套配电箱、配电柜及UPS、EPS安装主要相关规范标准.102 2 强制性条文.102 3 材料及设备基本要求.1034 策划排布.108 5 基本规定1106 配电箱柜安装流程.113 7 配电箱安装.113 8 配电柜安装.116 9 箱、柜内配线.118 10 箱柜及二次系统接地.120 11 检查及试验.12112 试运行验收.123 13 联动调试.123 14 UPS及EPS安装124日电涌保护器CSPD）安装.12516 成品保护.126 6 第5章电线、电缆敷设11 电线、电缆敷设工程主要相关规范标准.128 2 强制性条文.128 3 材料要求1304 基本规定1325 管内穿线.133 6 槽盒配线13 77 塑料护套线直敷布线.139 8 电缆敷设.139 9 电线电缆T接.152 第6章开关、插座、风扇安装.155 1 开关、插座、风扇安装工程主要相关规范标准.155 2 强制性条文.155 3 材料要求1564 基本规定1585 开关、插座安装施工流程.159 6 接线盒内线路检查及清理.159 7 开关插座接线1608 开关插座安装.161 9 其他器具安装16410 成品保护.165nbnhunb巧inu少URUFbFhunb勺0000安hu0onbi7巧巧，t叮000000U117 准标忡沮住UUUHun见J41J 一一小量肤苞见川川视如知J诏空日口仨定4ft口歪UHUHH汰74川川一瓦止唱fz乍装要组献安工安主文及U槽装文具装条求布定程具装线肚线安条牙安性要排规流灯安接时寻槽性j具制料划本工查具具阴t线制章灯强材策基施检灯灯H章母强句J八UA件FhU卢hu同rtnxuny第第3 材料设备要求14 施工流程.190 5 安装前的准备工作.190 6 支架的选择和安装.191 7 母线安装.194 8 插接箱安装.1989 母线与设备、箱柜的连接.19810 母线的接地.200 11 试运行验收.200 12 成品保护.201 8 第1章管路敷设管路敷设作为电气工程施工的重要组成部分，是电气工程中最普遍、最基础性的工作。管路敷设的目的是保护线缆，方便维修，防止间接触电。因而管路敷设时的基本要求是保证管路畅通和金属导管接地可靠。其质量的好坏将影响到建筑结构的强度、建筑的使用功能、电气的使用安全和工程的观感效果。1 管路敷设主要相关规范标准1.1 主要相关规范标准名称本条所列的是电气配管工程相关的主要国家和行业标准，项目部应根据实际施工的内容和做法配置对应的规范、规程和图集，施工时必须遵守。由于各地方标准要求不一致，施工时还应严格执行各地方标准，本文不再详细列举。建筑电气工程施工质量验收规范GB50303 电气装置安装工程接地装置施工及验收规范GB50169 lkV及以下配线工程施工与验收规范GB50575 火灾自动报警系统施工及验收规范GB50166 智能建筑工程质量验收规范GB50339 爆炸和火灾危险环境电力装置设计规范GB50058 建筑设计防火规范GB50016 民用建筑电气设计规范JG16 套接紧定式钢导管电线管路施工及验收规程CECS120 室内管线安装（2004年合订本）D301-l3 1.2 强制性条文(1）建筑电气工程施工质量验收规范GB50303-2015强制性条文（第12.1.2条）钢导管不得采用对口熔焊连接；镀钵导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。(2）建筑设计防火规范GB50016-2014强制性条文（第10.1.10条第1、2款）消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用金属封闭槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷设。暗敷设，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mma2材质要求2.1 管路选用的材质规格应符合设计规范要求，同时应满足敷设环境对管材的使用要求。Cl）室外土壤、屋面及地下潮湿环境应采用2mm以上厚壁钢管敷设（图2.1-1)。(2）套接紧定式钢导管不应敷设于室外、屋面以及建筑物、构筑物和设备的基础内。(3）设计暗敷于混凝土结构内的阻燃PVC管应采用中型及以上阻燃PVC管敷设。(4）吊顶内不得采用塑料导管敷设。(5）金属软管只能用于设备、照明器具、仪表等末端明装敷设；屋面、室外露天、室内潮湿或有水存在的环境中金属软管应采用带有非金属护套且附配套连接器件的防液型金属软管（如普利卡管，图2.1-2）。图2.1-1 屋面等潮湿场所采用镀辞焊接钢管敷设图2.1 2 屋面采用防液型金属软管(6）爆炸危险环境内配线钢管应采用低压流体输送用镀辛辛焊接钢管，分支盒及接线盒应选择适用于对应爆炸危险环境标准的防爆分支盒、防爆接线盒；钢管与防爆设备间应选图2.2 导管壁厚、管径规范均匀2 用满足相应防爆要求的防爆挠性连接管；严禁采用塑料管敷设。(7）火灾危险环境内应采用钢管，严禁采用塑料管敷设。(8）消防设备的配电管路明敷设时（包括敷设在吊顶内），严禁采用塑料管敷设，应采用金属导管或金属封闭式槽盒，且应采取防火保护措施。2.2 导管的壁厚、管径和均匀度应符合制造标准（图2.2）。2.3 塑料绝缘导管及其配件必须由阻燃材料制成，绝缘导管及配件不碎裂，导管表面应有间距不大于lm的连续阻燃标记和制造厂标（图2.3），氧指数符合阻燃标准。图2.3 PVC导管表面阻燃标记2.4 钢导管无压扁，内壁光滑，无裂缝、砂眼、棱刺和凹凸现象；非镀钵钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀钵钢导管应采用热镀饵，内外镀层覆盖完整，表面元锈斑；金属软管或包塑金属软管，不脱丝、锈蚀，并采用同材质的配件。2.5 钢管、绝缘导管、接线盒、扁钢、圆钢等应有出厂合格证（留存原件）及质量证明文件（留存加盖生产厂家红章的复印件），接线盒还应有3C认证。2.6 防爆分支盒、防爆接线盒及防爆挠性连接管应有防爆标志、标明防爆产品的类型、级别、组别的标志的铭牌以及防爆合格证（留存原件），铭牌上应标明国家指定的检验单位发给的防爆合格证号（图2.6-1图2.6-3）。防爆标志证川，格UA品口咐爆川防叫回他-Te A 呻川时
