建筑防水施工工艺手册.pdf

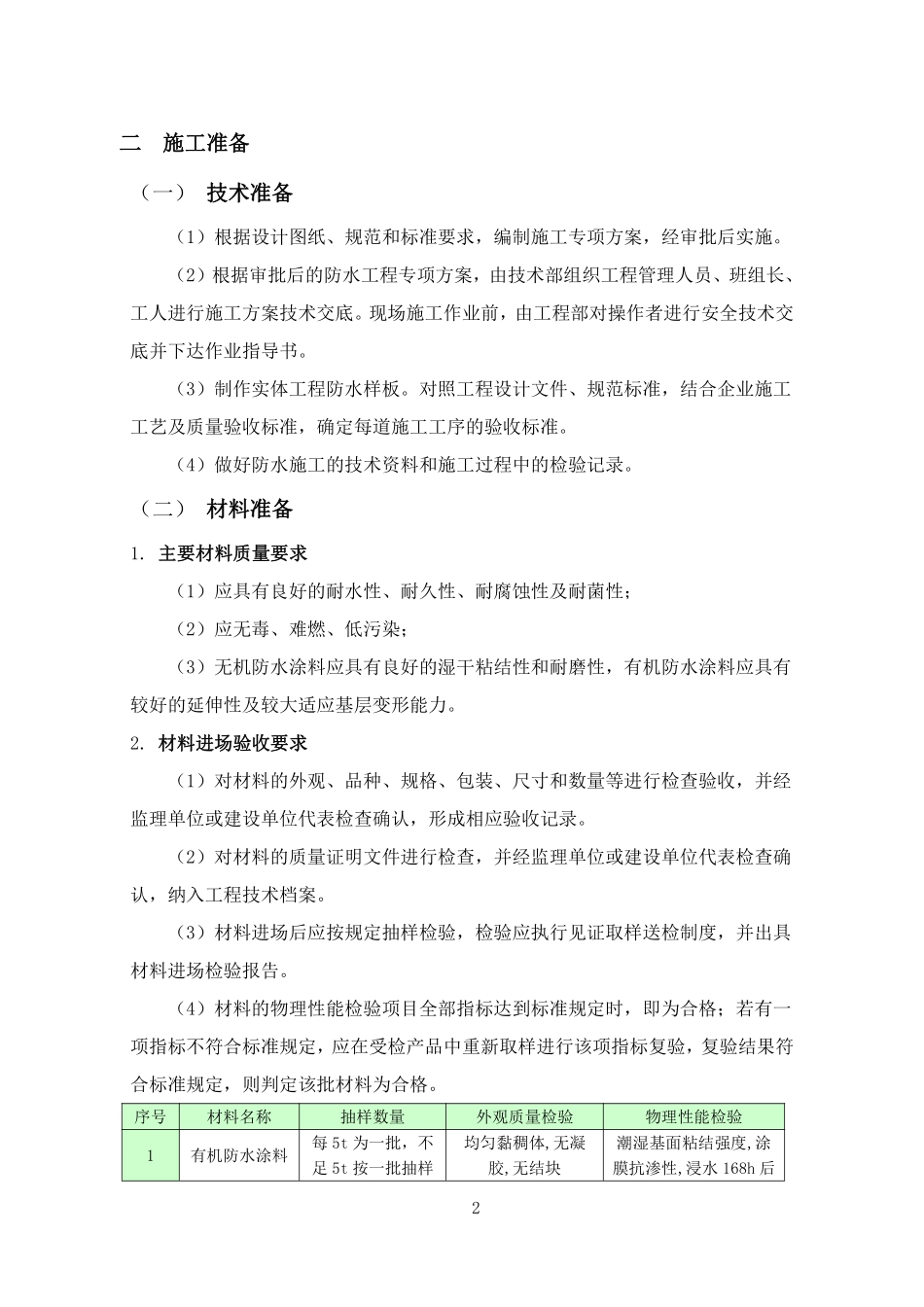

1防水施工工艺手册防水施工工艺手册本工艺手册为防水施工工艺手册，共分为五部分。主要包括：涂料防水施工、卷材防水施工、防水混凝土施工、PC 装配式防水施工、细部节点防水。本工艺手册对每项内容均按照编制说明、施工准备、施工工艺、质量控制要点及检验标准作了介绍。第一部分第一部分涂料防水施工涂料防水施工一一编制说明编制说明屋面工程质量验收规范（GB 50207-2012）地下防水工程质量验收规范（GB 50208-2011）建筑防水涂料试验方法（GB/T 16777-2008）聚氨酯防水涂料（GB/T 19250-2013）聚合物水泥防水涂料（GB/T 23445-2009）建筑外墙防水工程技术规程（JGJ/T 235-2011）住宅室内防水工程技术规范（JGJ 298-2013）建筑防水工程现场检测技术规范（JGJ/T 299-2013）喷涂聚脲防水工程技术规程（JGJ/T 200-2010）喷涂橡胶沥青防水涂料（JC/T 2317-2015）聚合物水泥、渗透结晶型防水材料应用技术规程（CECS 195-2006）建筑室内防水工程技术规程（CECS 196-2006）地下防水建筑构造（10J301）聚合物水泥防水涂料建筑构造（07CJ10）平屋面建筑构造（12J201）坡屋面建筑构造（09J202）建筑防水系统构造（13CJ40-14、15CJ40-59、16CJ40-1016）2二二施工准备施工准备（一）技术准备技术准备（1）根据设计图纸、规范和标准要求，编制施工专项方案，经审批后实施。（2）根据审批后的防水工程专项方案，由技术部组织工程管理人员、班组长、工人进行施工方案技术交底。现场施工作业前，由工程部对操作者进行安全技术交底并下达作业指导书。（3）制作实体工程防水样板。对照工程设计文件、规范标准，结合企业施工工艺及质量验收标准，确定每道施工工序的验收标准。（4）做好防水施工的技术资料和施工过程中的检验记录。（二）材料准备材料准备1.主要材料质量要求主要材料质量要求（1）应具有良好的耐水性、耐久性、耐腐蚀性及耐菌性；（2）应无毒、难燃、低污染；（3）无机防水涂料应具有良好的湿干粘结性和耐磨性，有机防水涂料应具有较好的延伸性及较大适应基层变形能力。2.材料进场验收要求材料进场验收要求（1）对材料的外观、品种、规格、包装、尺寸和数量等进行检查验收，并经监理单位或建设单位代表检查确认，形成相应验收记录。（2）对材料的质量证明文件进行检查，并经监理单位或建设单位代表检查确认，纳入工程技术档案。（3）材料进场后应按规定抽样检验，检验应执行见证取样送检制度，并出具材料进场检验报告。（4）材料的物理性能检验项目全部指标达到标准规定时，即为合格；若有一项指标不符合标准规定，应在受检产品中重新取样进行该项指标复验，复验结果符合标准规定，则判定该批材料为合格。序号材料名称抽样数量外观质量检验物理性能检验1有机防水涂料每 5t 为一批，不足 5t 按一批抽样均匀黏稠体,无凝胶,无结块潮湿基面粘结强度,涂膜抗渗性,浸水 168h 后3拉伸强度,浸水 168h 后断裂伸长率,耐水性2无机防水涂料每 10t 为一批，不足 10t 按一批抽样液体组份：无杂质、凝胶的均匀乳液固体组分：无杂质、结块的粉末抗折强度，粘结强度，抗渗性3胎体增强材料每 3000 为一批，不足 3000 按一批抽样均匀，无团状，平整，无皱折拉力，延伸率3.材料贮运、保管要求材料贮运、保管要求（1）防水涂料应贮存于清洁、密闭的塑料桶或内衬塑料桶的铁桶中，容器表面标志内容应包括：生产厂名、产品名称、生产日期或批号、有效日期等。（2）不同规格、品种和等级的防水涂料应分别存放。存放时应保证通风、干燥，防止日光直接照射。水乳型涂料贮存和保管环境温度不应低于 0，溶剂型涂料贮存和保管环境温度不宜低于-10。（3）防水涂料运输时应防冻，防止雨淋、暴晒、挤压、碰撞，胎体材料贮运、保管环境应干燥、通风，并远离火源。（三）机具准备机具准备（1）基面清理工具：锤子、凿子、铲子、钢丝刷、吸尘器等；（2）取料配料工具：台秤、搅拌桶、手提搅拌器等；（3）涂料涂刷工具：橡胶刮板、油漆刷、长柄滚刷、软毛刷等；（4）其他：消防器材、遮盖防护用品等。（四）劳动力准备劳动力准备防水施工必须由具有相应资质的专业防水施工单位承担。防水施工人员应持有建设行政主管部门或其他指定单位颁发的执业资格证书或上岗证。根据施工技术和计划工期要求，确定劳动力需求量。对进场防水工人进行实际操作技能考核、质量示范培训工作。对进场防水工人进行安全与职业健康防护教育工作。（五）施工环境准备施工环境准备霜、雪、露、雨、大风（5 级及以上）天气不应进行涂膜施工、露天作业。如4露天作业突遇上述天气时，应立即迅速采取遮盖措施，将已施工的涂层遮盖好；对已被冲蚀的涂层应在天气转好以后进行重涂，予以补救。不同液态形式的防水涂料成膜，对施工环境温度要求不同:水乳型及反应型涂料宜为 535；溶剂型涂料宜为-525；三三施工工艺施工工艺（一）工艺流程工艺流程（二）施工要点施工要点1、基层处理施工要点：铲除灰渣、油污等附着物，保持基层坚实、平整、洁净；基层阴阳角应做成圆弧形，阴角直径不小于 50mm，阳角直径不小于 20mm；管道、地漏等细部基层应抹平压光，管道套筒卫生间需要高出完成面面层至少 50mm，屋面套筒需要高出完成面面层至少 200mm，排水口与地漏应低于防水基层，并有明显坡度且坡向正确；对于不同种基层衔接部位、施工缝处，以及基层因变形可能开裂或已开裂的部位，均应嵌补缝隙，铺贴绝缘胶条补强或用伸缩性强的硫化橡胶条进行补强。用高频水分测定计或干铺卷材静置法判断基层含水率，满足施工条件后再进行涂料施工。52、防水涂料配置与试涂施工要点：结合设计文件及产品说明，根据每平方米涂料用量、涂膜厚度及涂料材性，施工前进行试涂，确定每道涂层施工的厚度（一般 0.60.8mm）、涂刷遍数（一般 24 次）、涂刷间隔时间（一般 34h）。根据生产厂家提供的配合比配置防水涂料，搅拌均匀后使用。每次配制的防水涂料数量，应根据每次涂刷面积计算确定，涂料存放时间不得超过规定的可使用时间。3、涂刷基层处理剂（底涂）施工要点：根据涂料产品说明选取对应的基层处理剂，涂刷时应用力薄涂。4、特殊部位附加增强处理施工要点：对阴阳角、管根等易渗漏部位，先刷涂一遍涂料进行增强处理。6涂膜防水附加层铺贴胎体增强布涂膜覆盖胎体增强布附加层防水涂膜5、大面积防水涂料施工施工要点：按先细部构造后整体的顺序连续作业，分遍施工至设计厚度。人工涂布时应边倒料、边涂布、边铺贴胎体增强材料；机械喷涂时喷枪宜垂直于待喷基层、距离适中、匀速移动，一次多遍、交叉喷涂。后遍涂料涂布前应严格检查前遍涂层，如有缺陷，应先进行处理、修补后再涂布后遍涂层。7四四质量控制要点及检验标准质量控制要点及检验标准（一）质量控制要点质量控制要点（1）各道涂层应按规定厚度（控制涂料的单方用量）均匀、仔细地涂刷/喷涂，涂层之间的涂刷/喷涂方向应相互垂直，以提高防水层的整体性和均匀性。每遍涂刷/喷涂时应退槎 100mm，接槎时应超过 100mm，避免在搭接处发生渗漏。（2）涂料涂布应分条或按顺序进行。流平性差的涂料应加快施工进度，可以采用分条间隔施工的方法，当分条进行时，每条宽度应与胎体增强材料宽度相一致，以避免操作人员踩踏刚涂好的涂层。8第N遍涂料涂覆第N+1遍涂料涂覆不小于100mm宽的涂料接槎未施工部位未施工部位已施工部位已施工部位涂料接槎示意涂料分条间隔施工示意立面部位防水涂层应在平面施工前进行，涂布次数应根据涂料的流平性好坏确定，流平性好的涂料应薄而多次进行，以不产生流坠现象为度，以免涂层因流坠使上部涂层变薄，下部涂层变厚，影响防水性能。胎体增强材料长边搭接宽度50mm，短边搭接宽度70mm。采用 2 层胎体增强材料时，上下层不得互相垂直铺设，搭接缝应错开，其间距不应小于幅宽的 1/3。胎体增强材料铺设时切忌拉伸过紧，防止涂膜防水层出现转角处受拉脱开、布面错动、翘边或拉裂等现象。同时也要防止铺设过松、布面皱折导致涂膜破碎。胎体增强材料铺设后，检查表面是否有缺陷或搭接不足等现象，如有，应及时修补完整，再在其上继续涂布涂料，面层应至少涂刷 2 道，以增加涂膜的耐久性。（二）检验标准检验标准1.地下防水质量验收标准地下防水质量验收标准1.1 主控项目主控项目序号检查内容检查方法1涂料防水层所用的材料及配合比必须符合设计要求。检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告2涂料防水层的平均厚度应符合设计要求，最针测法9小厚度不得低于设计厚度的 90%。3涂料防水层在转角处、变形缝、施工缝、穿墙管等部位做法必须符合设计要求。观察检查和检查隐蔽工程验收记录1.2 一般项目一般项目序号检查内容检查方法1涂料防水层应与基层粘结牢固、涂刷均匀，不得流淌、鼓泡、露槎。观察检查2涂层间夹铺胎体增强材料时，应使防水涂料浸透胎体覆盖完全，不得有胎体外露现象。观察检查3侧墙涂料防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。观察检查2.屋面防水质量验收标准屋面防水质量验收标准2.1 主控项目主控项目序号检查内容检查方法1防水涂料和胎体增强材料的质量，应符合设计要求。检查出厂合格证、质量检验报告和进场检验2涂膜防水层不得有渗漏和积水现象。雨后观察或淋水、蓄水试验3涂膜防水层在檐口、檐沟、天沟、水落口、泛水、变形缝和伸出屋面管道的防水构造，应符合设计要求。观察检查4涂膜防水层的平均厚度应符合设计要求，且最小厚度不得小于设计厚度的 80%。针测法或取样量测2.2 一般项目一般项目序号检查内容检查方法1涂膜防水层与基层应粘结牢固，表面应平整，涂布应均匀，不得有流淌、皱折、起泡和露胎体等缺陷。观察检查2涂膜防水层的收头应用防水涂料多遍涂刷。观察检查3铺贴胎体增强材料应平整顺直，搭接尺寸应准确，应排除气泡，并应与涂料粘结牢固；胎体增强材料搭接宽度的允许偏差为-10mm。观察检查3.厨卫间防水质量验收标准厨卫间防水质量验收标准3.1 主控项目主控项目序号检查内容检查方法1防水基层防水基层所用材料的质量及配合比，应符合设计要求。检查出厂合格证、质量检验报告和计量措施2防水基层的排水坡度，应符合设计要求。用坡度尺检查3涂料防水层防水涂料和胎体增强材料的质量应符合设计要求。检查出厂合格证、计量措施、质量检验报告和进场检验报告104防水层不得有渗漏。闭水试验5防水层的平均厚度应符合设计要求，最小厚度应不小于设计厚度的 90%。用涂层测厚仪量测或现场取样用卡尺测量6在转角、地漏、伸出基层的管道等部位，防水层的细部构造应符合设计要求。观察检查和检查隐蔽工程验收记录7防水保护层保护层所用材料的质量及配合比应符合设计要求。检查出厂合格证、质量检验报告和计量措施8水泥砂浆、混凝土的强度应符合设计要求。检查砂浆、混凝土的抗压强度试验报告9保护层表面的坡度应符合设计要求，不得有倒坡或积水现象。用坡度尺检查和淋水检验3.2 一般项目一般项目序号检查内容检查方法1防水基层防水基层应抹平、压光，不得有疏松、起砂、起皮现象。观察检查2阴、阳角处宜按设计要求做成圆弧形，且整齐平顺。观察和尺量检查3防水基层表面平整度的允许偏差宜不大于 5mm。用 2m 靠尺和楔形塞尺检查4涂料防水层防水层应与基层应粘结牢固，表面平整，涂刷均匀，不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。观察检查5防水层的胎体增强材料应铺贴平整；每层的短边搭接缝应错开。观察检查6在防水层上直接粘贴饰面时，粘结剂与防水层应相容，不得出现空鼓、脱落。观察检查，涂层附着力测试仪检测7防水保护层水泥砂浆、混凝土保护层应表面平整，不得有裂缝、起壳、起砂等缺陷。观察检查8水泥砂浆、混凝土保护层表面平整度应不大于 5mm。观察和尺量检查9保护层厚度的允许偏差应为设计厚度的10%，且不大于 5mm。用钢针插入和尺量检查10保护层应与涂料防水层粘结牢固，结合紧密，不得有空鼓现象。观察检查，用小锤轻击检查1第二部分第二部分卷材防
