海尔平板彩电信号流程全解与分析维修.pdf

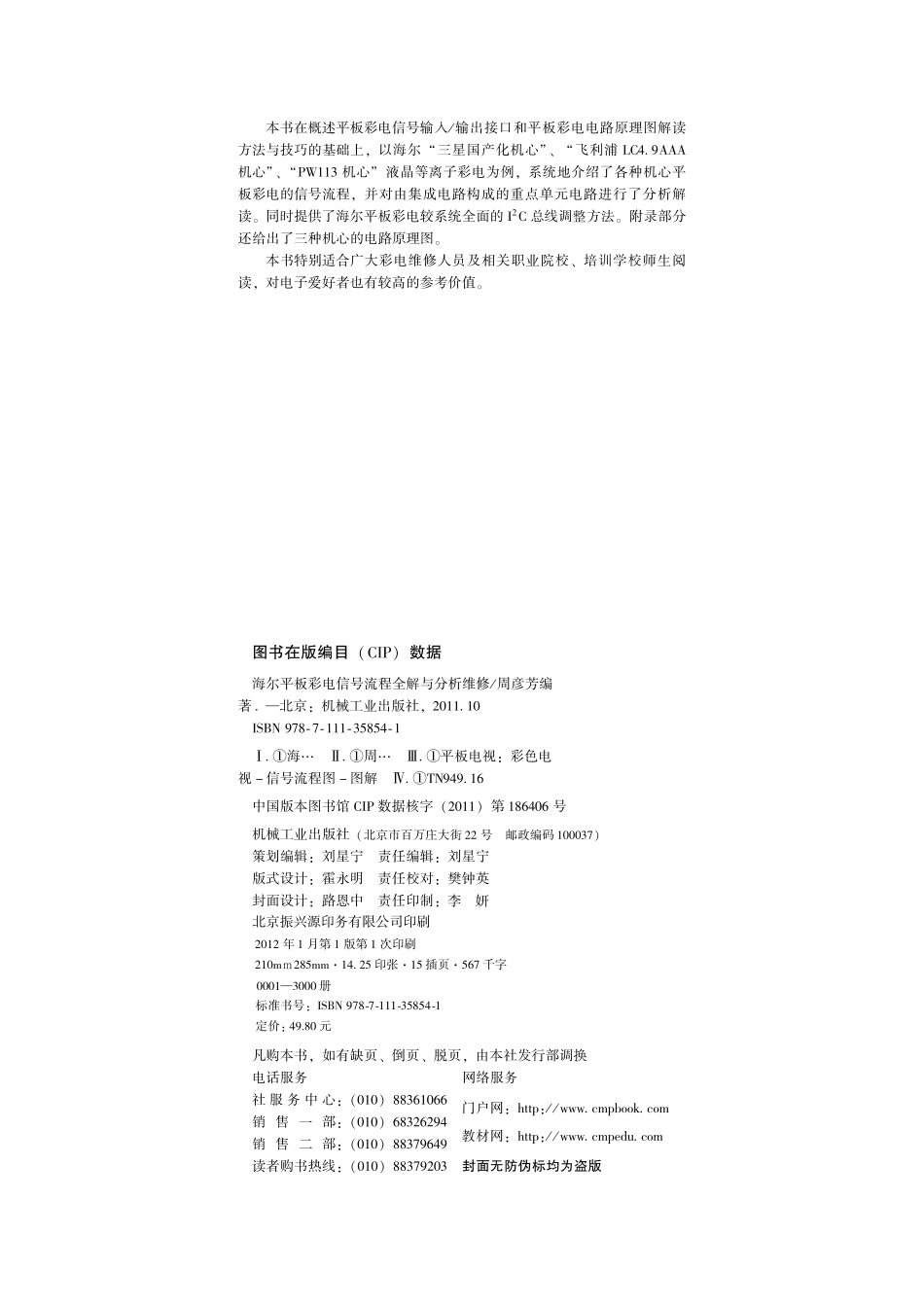

海尔平板彩电信号流程全解与分析维修周彦芳编著机 械 工 业 出 版 社本书在概述平板彩电信号输入/输出接口和平板彩电电路原理图解读方法与技巧的基础上，以海尔“三星国产化机心”、“飞利浦 LC4.9AAA机心”、“PW113 机心”液晶等离子彩电为例，系统地介绍了各种机心平板彩电的信号流程，并对由集成电路构成的重点单元电路进行了分析解读。同时提供了海尔平板彩电较系统全面的 I2C 总线调整方法。附录部分还给出了三种机心的电路原理图。本书特别适合广大彩电维修人员及相关职业院校、培训学校师生阅读，对电子爱好者也有较高的参考价值。图书在版编目（CIP）数据海尔平板彩电信号流程全解与分析维修/周彦芳编著.北京：机械工业出版社，2011.10ISBN 978-7-111-35854-1.海.周.平板电视：彩色电视-信号流程图-图解.TN949.16中国版本图书馆 CIP 数据核字（2011）第 186406 号机械工业出版社（北京市百万庄大街 22 号 邮政编码 100037）策划编辑：刘星宁 责任编辑：刘星宁版式设计：霍永明 责任校对：樊钟英封面设计：路恩中 责任印制：北京振兴源印务有限公司印刷2012 年 1 月第 1 版第 1 次印刷210mm285mm14.25 印张15 插页567 千字标准书号：ISBN 978-7-111-35854-1定价：49.80 元凡购本书，如有缺页、倒页、脱页，由本社发行部调换电话服务网络服务社 服 务 中 心：（010）88361066销 售 一 部：（010）68326294销 售 二 部：（010）88379649 门户网：http：/ 教材网：http：/读者购书热线：（010）88379203 封面无防伪标均为盗版00013000 册李 妍前言随着电子技术的迅速发展，作为家电产品的彩电在人们的日常生活、学习和娱乐中显得越来越不可或缺，但广大消费者最怕和最担心的是彩电损坏后的维修问题。CRT 彩电的维修对广大维修人员来说，已是轻车熟路了，但平板彩电的维修对大多数维修人员来讲，还是一个急待解决的难题，其原因是多方面的。其中之一就是维修书籍和维修资料的严重不足，这给一线维修人员带来极大困难和不便。基于以上原因，笔者根据近十年来的维修实践和积累的第一手资料编写了 海尔平板彩电信号流程全解与分析维修 一书，但愿能给同行们送去一份惊喜与方便。本书共由 5 章和附录部分组成。第 1 章介绍了平板彩电的信号输入/输出接口以及平板彩电电路原理图的解读方法与技巧。第 2 4 章分别以海尔“三星国产化机心”、“飞利浦 LC4.9AAA 机心”、“PW113 机心”等液晶和等离子彩电为例进行解读和介绍，为便于广大读者理解，每种平板彩电均采用电源电路、视频电路、音频电路、CPU 及其控制电路这四大电路分解解读法，并绘制了各相关系统电路的信号流程图及 CPU 控制机理流程图。其中穿插了维修要点提示和分析维修实例。第 5 章提供了海尔平板彩电的 I2C 总线调整资料。最后鉴于海尔平板彩电图纸难得，因而在附录部分附上三种机心的平板彩电电路原理图，以便为广大读者尽可能提供较系统的实用维修资料。本书略去了复杂的工作原理分析，从一线维修实用角度出发，重点讲解了平板彩电电路原理图的解读方法和技巧以及各种信号流程中的信号处理过程，易读易懂，有较强的实用性。本书除适于广大一线维修人员用于实践工作中外，也可作为大中专院校及职业技校相关专业的教学参考书，对广大无线电爱好者及电视爱好者同样有较强的参考价值。本书主要由周彦芳编写，其他参与编写的人员有牛福来、王天胜、杨彦平，周军鹏、周阳、杨聪、杜明堂、李新峰、周君婷、雷红卫、杨芳方、王英利、牛卫妮、董夏楠、程芳娥、郭改霞、杨巧霞、段恩华、李延时、樊坝槽、李小平、李锁民。由于编者水平有限，在编写过程中难免出现某种错误或不足，希望广大读者多提宝贵意见，在此特表感谢！编 者目录前言第 1 章 平板彩电电路图解读1 1.1 平板彩电信号输入接口1 1.1.1 VIDEO 端子1 1.1.2 S 端子1 1.1.3 AUDIO 端子1 1.1.4 色差信号端子2 1.1.5 三基色 RGB 端子2 1.1.6 VGA 接口3 1.1.7 数字视频接口3 1.1.8 高清晰多媒体接口3 1.1.9 D 接口4 1.1.10 RS 232C 接口4 1.1.11 USB 接口4 1.2 平板彩电电路图解读方法与技巧4 1.2.1 电源电路的解读方法5 1.2.2 视频（图像）信号电路的解读方法9 1.2.3 音频（伴音）信号电路的解读方法18 1.2.4 微处理器（CPU）及其控制系统电路的解读方法21第 2 章 海尔 P42S6A-C1 豪华型等离子彩电（三星国产化机心）27 2.1 海尔 P42S6A-C1 豪华型等离子彩电及其主要集成电路概述27 2.1.1 海尔 P42S6A-C1 豪华型等离子彩电27 2.1.2 整机采用的集成电路27 2.2 重点集成电路及其单元电路的解析与维修28 2.2.1 TCPS9091PD27A 频率合成高频调谐器28 2.2.2 TEA6425D TV/AV 切换电路29 2.2.3 PCF8591T 存储器电路30 2.2.4 UPD64083GF-3BA NTSC 制 3D 梳状滤波器31 2.2.5 VPC3230D-CS 亮色分离/彩色解码/A-D转换电路34 2.2.6 Z8612912SSC 彩色转换与处理电路36 2.2.7 FLI2200 数字视频隔行转逐行扫描格式转换电路36 2.2.8 K4S643232F/C 格式转换电路外挂帧存储器电路45 2.2.9 74LCX74TTR 扫描格式转换单元电路存储器48 2.2.10 AD9887KST 平板彩电显示专用双接口电路49 2.2.11 ADG774BR 宽带视频开关选择电路53 2.2.12 R8820LV 微处理器电路56 2.2.13 M29W160EB 快闪存储器电路58 2.2.14 K6T4016V3C 4Mbit 同步静态随机存储器电路58 2.2.15 74VHC08 CPU 外挂存储器电路58 2.2.16 DS90C385 LVDS 接收与发送器电路58 2.2.17 REMBRANDT-1 平板彩电双通道图像处理与格式转换电路63 2.2.18 ADG3245BRU 数字视频选择开关电路72 2.2.19 MAX3232EEAE 多通道驱动与接收器电路73 2.2.20 PCF8563T 32.768kHz 时钟产生电路74 2.2.21 74AHC244D 8 路缓冲三态收发驱动电路75 2.2.22 74VHC02 四、二输入或非门电路76 2.2.23 MSP3450G 音频解调与信号处理电路77 2.2.24 TL062CDT 双低功耗 JFET 运算放大器电路79 2.2.25 TA2024 双通道 T 类数字音频功放电路81 2.2.26 PCF8574T 远距离 8 位输入/输出功能扩展电路82 2.2.27 74HC4052/D 数字电路 2 4 视频选择开关84 2.2.28 BA7657F 宽频带视频输入选择开关电路85 2.2.29 24C21 双模式 I2C 串行存储器87 2.2.30 M24C16-WMN6T 只读存储器87 2.2.31 MAX821-SUS 复位功能电路88 2.3 整机信号流程解析88 2.3.1 视频电路信号流程解析88 2.3.2 音频电路信号流程解析89 2.4 维修思路及检测要点提示93 2.4.1 无伴音或有伴音、但屏不亮93 2.4.2 图声基本正常，但图像上有水平或垂直黑线、黑带或亮线、亮带93 2.4.3 有图像、但无伴音94 2.4.4 几个重要信号电路的检查94 2.4.5 面板指示灯亮但无法开机94 2.4.6 电源板的分析维修与调整94 2.4.7 视频电路故障的分析维修95 2.4.8 音频电路故障的分析维修95 2.5 常见故障维修实例95 2.5.1 通电开机，面板指示灯亮，但整机无法开机95 2.5.2 有时能正常开机，有时出现死机，能开机时收视一切正常95 2.5.3 播放 DVD 时无图像，但有伴音，用其他信号源试机，图像、伴音均正常96 2.5.4 用其他信号源试机，图声均正常，但接收电视信号时有图像但无伴音96 2.5.5 图像及其他伴音均正常，但无重低音96第 3 章 海尔 50PF7320 3D 等离子彩电（飞利浦 LC4.9AAA 机心）97 3.1 整机应用的集成电路概述97 3.2 整机视/音频及其控制机理与信号流程98 3.2.1 视频电路信号流程与简要工作原理98 3.2.2 音频电路信号流程102 3.2.3 控制系统控制机理与控制流程102 3.3 主要集成电路图解与维修105 3.3.1 TDA15021H/N1A11 视/音频解码+MCU 超级芯片105 3.3.2 GM1501-LF-BD 双通道视频图像处理与控制电路105 3.3.3 SII9993CTG100 数字高清信号接收处理电路117 3.3.4 T6TU5XBG 3D 彩色编码与梳状滤波器电路121 3.4 维修思路与检修方法要点提示123 3.4.1 接通电源开机，指示灯不亮，也不能开机，机器无反应123 3.4.2 接通电源待机，指示灯亮，但不能遥控开机123 3.4.3 测 TDA15021H（7217）的、脚无高、低电平变化126 3.4.4 能正常开机，但显示屏不亮126 3.4.5 彩电收不到节目或收视节目减少126 3.4.6 彩色图像异常，出现花屏，点、线状干扰或马赛克现象127 3.4.7 伴音正常，但无图像或图像异常127 3.4.8 有图像，但无伴音或伴音异常128 3.4.9 控制系统常见故障的检修128 3.5 常见故障分析维修实例129 3.5.1 飞利浦 42PF7320Z 型液晶彩电收看约 30min后突然自动停机，机器处于待机状态，停机后马上开机机器不能启动，约 10min 后才能再次开机，但过一段时间后又会出现自动停机现象129 3.5.2 飞利浦 42PF7593 型液晶彩电在收看过程中更换频道或开/关机时，扬声器总是发出较响的“嘭嘭”声129 3.5.3 飞利浦 50PF7393 型液晶彩电伴音正常，但屏显为严重的马赛克图像130 3.5.4 飞利浦 50PF7320 型液晶彩电伴音正常，但屏幕显示乱花纹状图案，且很不稳定，现象类似于 CRT 彩电中的行、场均不同步即失步现象130 3.5.5 飞利浦 42PF7393 型等离子彩电彩色图像正常，但右声道无伴音，左声道伴音正常130第 4 章 海尔 L30CV6-A1 时尚型液晶彩电（PW113 机心）131 4.1 整机主要集成电路概述131 4.2 整机主要集成电路解析131 4.2.1 PW113 数字视频信号处理与 MCU 电路131 4.2.2 29LV800D 扇区型快闪存储器电路142 4.2.3 74LV126 四路三态缓冲器电路144 4.2.4 P15V330 开关选择电路145 4.2.5 AD9883A VGA 与 HDTV 高清信号接收与处理电路147 4.2.6 VPC3230D 亮色分离/色解码/A-D 转换电路151 4.2.7 Z86129 模拟视频彩色信号处理电路154 4.2.8 PW1230 视频数字处理与格式变换和图像增强电路155 4.2.9 K4S641632C 帧（缓冲）存储器电路162 4.2.10 24C16 数据存储器电路167 4.2.11 LM358 双运算放大器电路167 4.2.12 DS90C383A 低压差分信号接收与发送器电路167 4.2.13 MSP3450G 多制式音频信号处理电路170 4.2.14 TDA1308 甲乙类耳机驱动功放电路174 4.2.15 LM4755 扬声器伴音功放电路174 4.3 整机信号流
