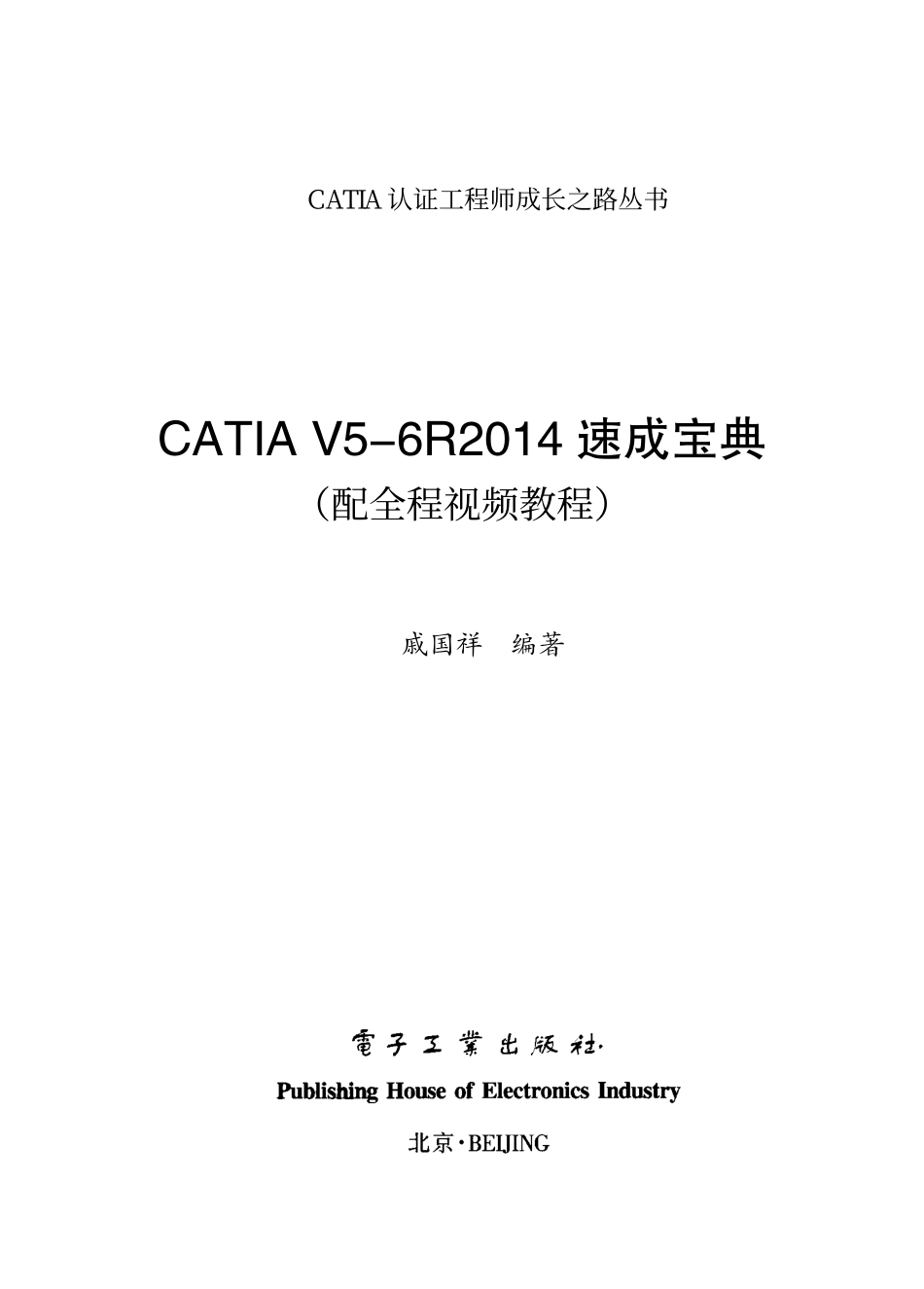

CATIA V5-6R2014速成宝典.pdf

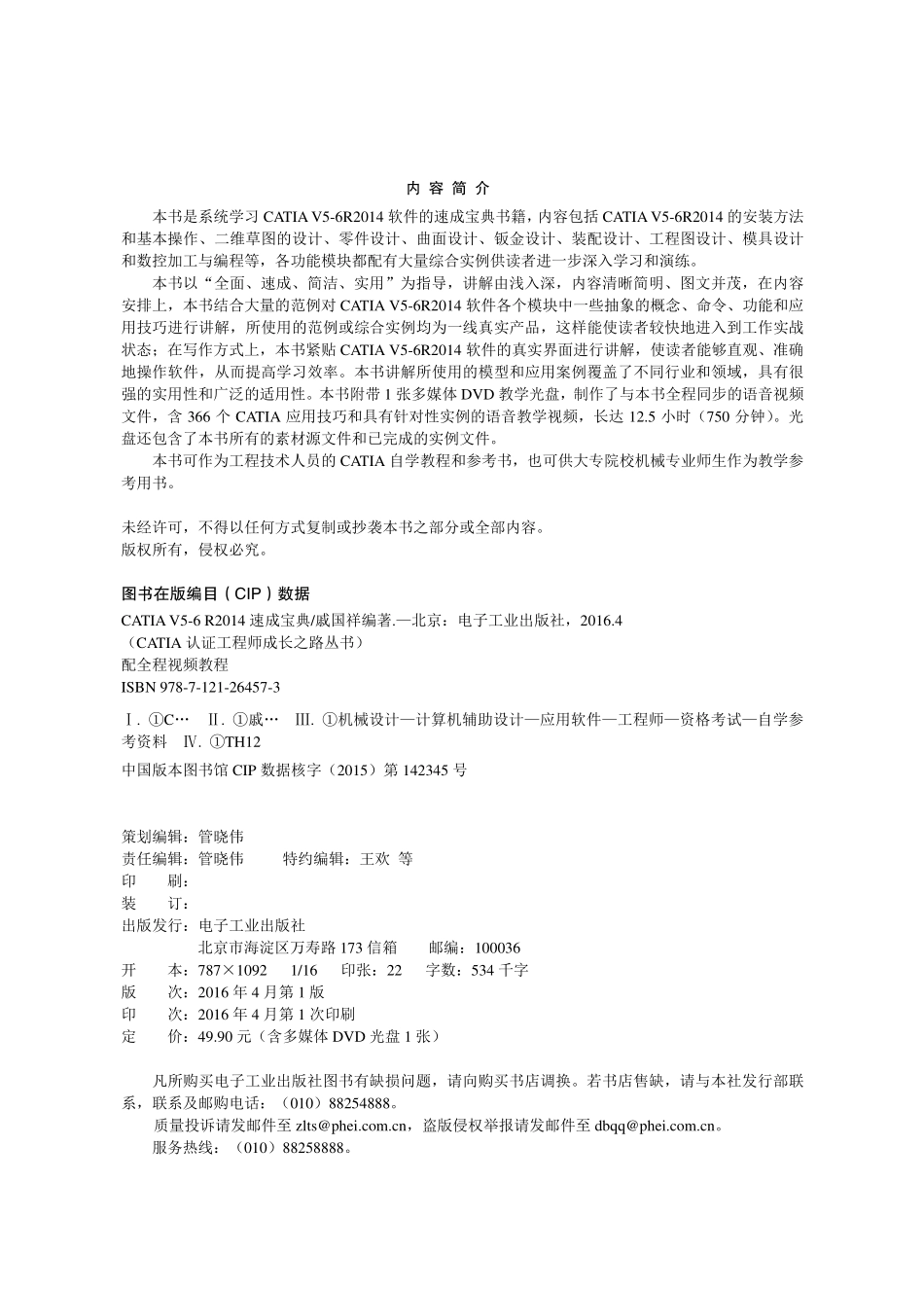

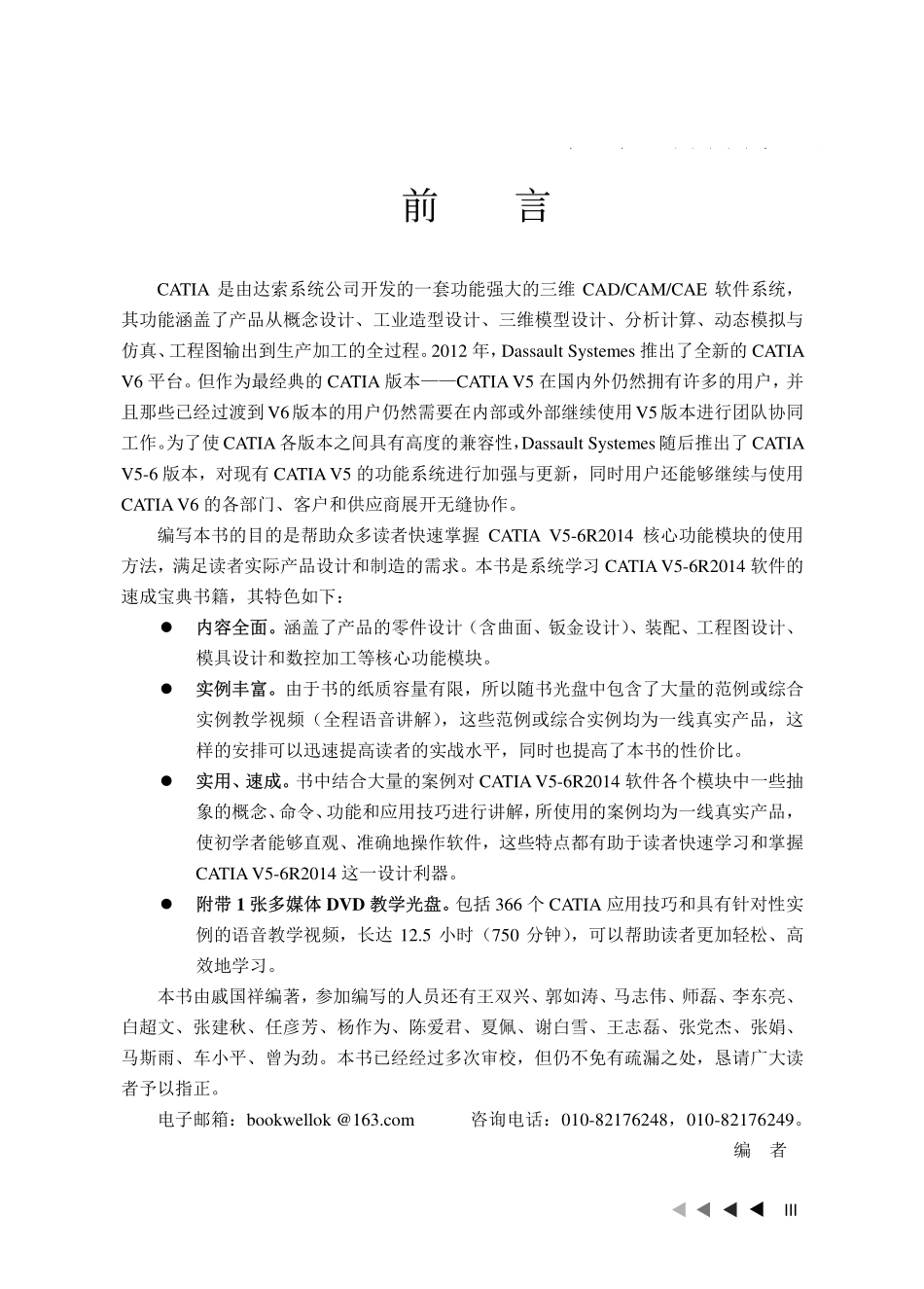

CATIA 认证工程师成长之路丛书 CATIA V5-6R2014 速成宝典（配全程视频教程）戚国祥 编著 内 容 简 介 本书是系统学习 CATIA V5-6R2014 软件的速成宝典书籍，内容包括 CATIA V5-6R2014 的安装方法和基本操作、二维草图的设计、零件设计、曲面设计、钣金设计、装配设计、工程图设计、模具设计和数控加工与编程等，各功能模块都配有大量综合实例供读者进一步深入学习和演练。本书以“全面、速成、简洁、实用”为指导，讲解由浅入深，内容清晰简明、图文并茂，在内容安排上，本书结合大量的范例对 CATIA V5-6R2014 软件各个模块中一些抽象的概念、命令、功能和应用技巧进行讲解，所使用的范例或综合实例均为一线真实产品，这样能使读者较快地进入到工作实战状态；在写作方式上，本书紧贴 CATIA V5-6R2014 软件的真实界面进行讲解，使读者能够直观、准确地操作软件，从而提高学习效率。本书讲解所使用的模型和应用案例覆盖了不同行业和领域，具有很强的实用性和广泛的适用性。本书附带 1 张多媒体 DVD 教学光盘，制作了与本书全程同步的语音视频文件，含 366 个 CATIA 应用技巧和具有针对性实例的语音教学视频，长达 12.5 小时（750 分钟）。光盘还包含了本书所有的素材源文件和已完成的实例文件。本书可作为工程技术人员的 CATIA 自学教程和参考书，也可供大专院校机械专业师生作为教学参考用书。未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。版权所有，侵权必究。图书在版编目（CIP）数据 CATIA V5-6 R2014 速成宝典/戚国祥编著.北京：电子工业出版社，2016.4（CATIA 认证工程师成长之路丛书）配全程视频教程 ISBN 978-7-121-26457-3.C.戚.机械设计计算机辅助设计应用软件工程师资格考试自学参考资料.TH12 中国版本图书馆 CIP 数据核字（2015）第 142345 号 策划编辑：管晓伟 责任编辑：管晓伟 特约编辑：王欢 等 印 刷：装 订：出版发行：电子工业出版社 北京市海淀区万寿路 173 信箱 邮编：100036 开 本：7871092 1/16 印张：22 字数：534 千字 版 次：2016 年 4 月第 1 版 印 次：2016 年 4 月第 1 次印刷 定 价：49.90 元（含多媒体 DVD 光盘 1 张）凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。若书店售缺，请与本社发行部联系，联系及邮购电话：（010）88254888。质量投诉请发邮件至 ，盗版侵权举报请发邮件至 。服务热线：（010）88258888。第 章 二维灌灌灌灌草图设计III 前 言 CATIA 是由达索系统公司开发的一套功能强大的三维 CAD/CAM/CAE 软件系统，其功能涵盖了产品从概念设计、工业造型设计、三维模型设计、分析计算、动态模拟与仿真、工程图输出到生产加工的全过程。2012 年，Dassault Systemes 推出了全新的 CATIA V6 平台。但作为最经典的 CATIA 版本CATIA V5 在国内外仍然拥有许多的用户，并且那些已经过渡到V6版本的用户仍然需要在内部或外部继续使用V5版本进行团队协同工作。为了使CATIA各版本之间具有高度的兼容性，Dassault Systemes随后推出了CATIA V5-6 版本，对现有 CATIA V5 的功能系统进行加强与更新，同时用户还能够继续与使用CATIA V6 的各部门、客户和供应商展开无缝协作。编写本书的目的是帮助众多读者快速掌握 CATIA V5-6R2014 核心功能模块的使用方法，满足读者实际产品设计和制造的需求。本书是系统学习 CATIA V5-6R2014 软件的速成宝典书籍，其特色如下：?内容全面。内容全面。涵盖了产品的零件设计（含曲面、钣金设计）、装配、工程图设计、模具设计和数控加工等核心功能模块。?实例丰富。实例丰富。由于书的纸质容量有限，所以随书光盘中包含了大量的范例或综合实例教学视频（全程语音讲解），这些范例或综合实例均为一线真实产品，这样的安排可以迅速提高读者的实战水平，同时也提高了本书的性价比。?实用、速成。实用、速成。书中结合大量的案例对 CATIA V5-6R2014 软件各个模块中一些抽象的概念、命令、功能和应用技巧进行讲解，所使用的案例均为一线真实产品，使初学者能够直观、准确地操作软件，这些特点都有助于读者快速学习和掌握CATIA V5-6R2014 这一设计利器。?附带附带 1 张多媒体张多媒体 DVD 教学光盘。教学光盘。包括 366 个 CATIA 应用技巧和具有针对性实例的语音教学视频，长达 12.5 小时（750 分钟），可以帮助读者更加轻松、高效地学习。本书由戚国祥编著，参加编写的人员还有王双兴、郭如涛、马志伟、师磊、李东亮、白超文、张建秋、任彦芳、杨作为、陈爱君、夏佩、谢白雪、王志磊、张党杰、张娟、马斯雨、车小平、曾为劲。本书已经经过多次审校，但仍不免有疏漏之处，恳请广大读者予以指正。电子邮箱：bookwellok 咨询电话：010-82176248，010-82176249。编 者 IV 本 书 导 读本 书 导 读 为了能更好地学习本书的知识，读者应仔细阅读下面的内容。【写作软件蓝本】本书采用的写作蓝本是 CATIA V5-6 R2014。【写作计算机操作系统】本书使用的操作系统为 64 位的 Windows 7，系统主题采用 Windows 经典主题。【光盘使用说明】为了使读者方便、高效地学习本书，特将本书中所有的练习文件、素材文件、已完成的实例、范例或案例文件、软件的相关配置文件和视频语音讲解文件等按章节顺序放入随书附带的光盘中，读者在学习过程中可以打开相应的文件进行操作、练习和查看视频。本书附带多媒体 DVD 助学光盘 1 张，建议读者在学习本书前，先将 DVD 光盘中的所有内容复制到计算机硬盘的 D 盘中。在光盘的 catxc2014 目录下共有 2 个子目录，分述如下。（1）work 子文件夹：包含本书全部已完成的实例、范例或案例文件。（2）video 子文件夹：包含本书讲解中所有的视频文件（含语音讲解），学习时，直接双击某个视频文件即可播放。光盘中带有“ok”扩展名的文件或文件夹表示已完成的实例、范例或案例。【本书约定】?本书中有关鼠标操作的简略表述说明如下。?单击：将鼠标指针光标移至某位置处，然后按一下鼠标的左键。?双击：将鼠标指针光标移至某位置处，然后连续快速地按两次鼠标的左键。?右击：将鼠标指针光标移至某位置处，然后按一下鼠标的右键。?单击中键：将鼠标指针光标移至某位置处，然后按一下鼠标的中键。?滚动中键：只是滚动鼠标的中键，而不是按中键。?选择（选取）某对象：将鼠标指针光标移至某对象上，单击以选取该对象。?拖移某对象：将鼠标指针光标移至某对象上，然后按下鼠标的左键不放，V同时移动鼠标，将该对象移动到指定的位置后再松开鼠标的左键。?本书中的操作步骤分为“任务”和“步骤”两个级别，说明如下。?对于一般的软件操作，每个操作步骤以开始。例如，下面是草绘环境中绘制矩形操作步骤的表述。?选择下拉菜单 命令（或在“轮廓”工具栏单击“矩形”按钮）。?定义矩形的第一个角点。根据系统提示，在图形区某位置单击，放置矩形的一个角点，然后将该矩形拖至所需大小。?定义矩形的第二个角点。根据系统提示，再次单击，放置矩形的另一个角点。此时，系统即在两个角点间绘制一个矩形。?每个“步骤”操作视其复杂程度，下面可含有多级子操作。例如，下可能包含（1）、（2）、（3）等子操作，（1）子操作下可能包含、等子操作，子操作下可能包含 a）、b）、c）等子操作。?对于多个任务的操作，则每个“任务”冠以、等，每个“任务”操作下则包含“步骤”级别的操作。?由于已建议读者将随书光盘中的所有文件复制到计算机硬盘的 D 盘中，所以书中在要求设置工作目录或打开光盘文件时，所述的路径均以“D：”开始。VI 目 录 第 1 章 CATIA V5-6R2014 基础入门.1 1.1 CATIA V5-6 R2014应用详解.1 1.2 CATIA V5-6 R2014软件的安装与启动.3 1.3 CATIA V5-6 R2014用户界面.6 1.3.1 用户界面简介.6 1.3.2 用户界面的定制.8 1.4 CATIA V5-6 R2014鼠标基本操作.15 1.4.1 模型控制操作.15 1.4.2 指南针操作.15 1.4.3 选取对象操作.19 1.5 CATIA V5-6 文件基本操作.20 1.5.1 创建工作目录.20 1.5.2 文件的新建.21 1.5.3 文件的打开.21 1.5.4 保存文件.21 第 2 章 二维草图设计.23 2.1 草图设计入门.23 2.1.1 草图工作台用户界面介绍.23 2.1.2 草图设计命令菜单介绍.23 2.1.3 调整草图用户界面.24 2.2 草图绘制工具.25 2.2.1 轮廓线.25 2.2.2 矩形.25 2.2.3 圆.26 2.2.4 圆弧.27 2.2.5 直线.28 2.2.6 圆角.29 2.2.7 样条曲线.29 2.2.8 点.30 2.3 草图的编辑.30 2.3.1 操纵草图.30 2.3.2 删除草图.31 2.3.3 复制/粘贴.32 2.3.4 修剪草图.32 2.3.5 快速修剪.32 2.3.6 断开草图.32 2.3.7 将草图对象转化为参考线.33 2.3.8 镜像草图.33 2.3.9 对称草图.34 2.3.10 平移草图.34 2.3.11 旋转草图.35 VII2.3.12 缩放草图.35 2.3.13 偏移草图.36 2.4 草图几何约束.37 2.4.1 添加几何约束.37 2.4.2 显示/移除约束.37 2.4.3 接触约束.38 2.5 草图尺寸约束.39 2.5.1 添加尺寸约束.39 2.5.2 尺寸移动.41 2.5.3 修改尺寸值.41 2.6 草图检查工具.42 2.6.1 检查草图约束.42 2.6.2 检查草图轮廓.43 第 3 章 二维草图设计综合实例.44 3.1 二维草图设计综合实例一.44 3.2 二维草图设计综合实例二.44 3.3 二维草图设计综合实例三.45 第 4 章 零件设计.46 4.1 零件设计基础入门.46 4.1.1 零件设计工作台介绍.46 4.1.2 零件设计命令及工具条介绍.47 4.2 特征树.47 4.2.1 特征树的功能.47 4.2.2 特征树的操作.48 4.3 拉伸凸台特征.49 4.3.1 概述.49 4.3.2 创建拉伸凸台特征.50 4.4 拉伸凹槽特征.60 4.5 面向对象的操作.61 4.5.1 删除对象.61 4.5.2 对象的隐藏与显示控制.62 4.6 模型的显示与视图控制.63 4.6.1 模型的显示样式.63 4.6.2 模型的视图控制.64 4.6.3 模型的视图定向.65 4.7 旋转体特征.66 4.7.1 概述.66 4.7.2 创建旋转体特征.67 4.8 旋转槽特征.69 4.9 倒圆角特征.70 4.9.1 倒圆角.70 4.9.2 可变半径圆角.72 4.9.3 三切线内圆角.73 4.10 倒斜角特征.73 4.11 参考元素.74 4.11.1 平面.74 4.11.2 直线.79 VIII 4.11.3 点.82 4.11.4 轴系.85 4.12 孔特征.87 4.13 修饰螺纹.90 4.14 加强肋（筋）特征.91 4.15 拔模特征.92 4.16 抽壳特征.96 4.17 肋特征.97 4.18 开槽特征.98 4.19 多截面实体特征.98 4.20 已移除的多截面实体特征.101 4.21 变换操作.102 4.21.1 镜像.102 4.21.2 平移.102 4.21.3 旋转.103 4.21.4 对称.104 4.21
