AutoCAD 实用教程（第4版）（AutoCAD 2015中文版）.pdf

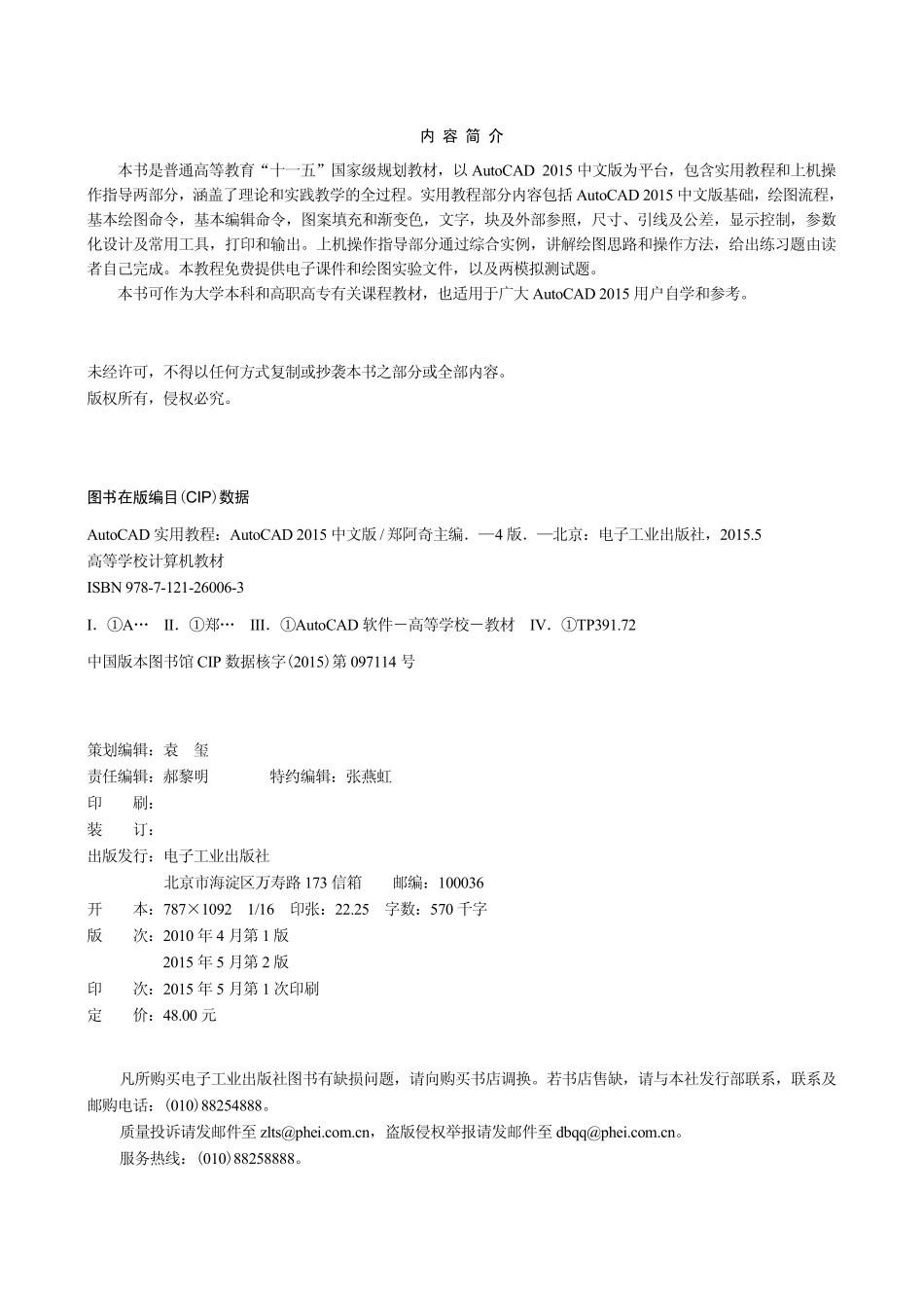

普通高等教育“十一五”国家级规划教材 高等学校计算机教材 AutoCAD 实用教程（第 4 版）（AutoCAD 2015 中文版）郑阿奇 主编 徐文胜 马 骏 编著 内 容 简 介 本书是普通高等教育“十一五”国家级规划教材，以 AutoCAD 2015 中文版为平台，包含实用教程和上机操作指导两部分，涵盖了理论和实践教学的全过程。实用教程部分内容包括 AutoCAD 2015 中文版基础，绘图流程，基本绘图命令，基本编辑命令，图案填充和渐变色，文字，块及外部参照，尺寸、引线及公差，显示控制，参数化设计及常用工具，打印和输出。上机操作指导部分通过综合实例，讲解绘图思路和操作方法，给出练习题由读者自己完成。本教程免费提供电子课件和绘图实验文件，以及两模拟测试题。本书可作为大学本科和高职高专有关课程教材，也适用于广大 AutoCAD 2015 用户自学和参考。未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。版权所有，侵权必究。图书在版编目(CIP)数据 AutoCAD 实用教程：AutoCAD 2015 中文版/郑阿奇主编 4 版北京：电子工业出版社，2015.5 高等学校计算机教材 ISBN 978-7-121-26006-3 IA II郑 IIIAutoCAD 软件高等学校教材 IVTP391.72 中国版本图书馆 CIP 数据核字(2015)第 097114 号 策划编辑：袁 玺 责任编辑：郝黎明 特约编辑：张燕虹 印 刷：装 订：出版发行：电子工业出版社 北京市海淀区万寿路 173 信箱 邮编：100036 开 本：7871092 1/16 印张：22.25 字数：570 千字 版 次：2010 年 4 月第 1 版 2015 年 5 月第 2 版 印 次：2015 年 5 月第 1 次印刷 定 价：48.00 元 凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。若书店售缺，请与本社发行部联系，联系及邮购电话：(010)88254888。质量投诉请发邮件至 ，盗版侵权举报请发邮件至 。服务热线：(010)88258888。前 言 2000 年，我们结合近年来从事 AutoCAD 教学和工程开发的实践，总结以前出版 AutoCAD 教材的编写经验和使用者的反馈意见，编写了AutoCAD 实用教程（2000 中文版），比较全面系统地介绍了 AutoCAD 2000 中文版的主要功能和应用技术。该书一经推出，就得到了高校教师、学生和广大读者的广泛认同，市场销售火爆。随后，又推出了AutoCAD 实用教程（第 2 版）（2002 中文版）、AutoCAD 实用教程（第 3 版）（2007 中文版）教材，几年来已经重印 24 次，目前仍在热销中。在此，我们对读者的信任表示由衷的感谢！AutoCAD 2015 中文版是由 Autodesk 公司推出的最新版本的 CAD 设计软件，与以前版本相比，它的功能更强、命令更简捷、操作更方便。本书继承了前面各版的成功经验，以 AutoCAD 2015 为平台，结合近十年的教学实践，从进一步方便教和学两个角度精心设计和编写了本教程。本教程主要包括实用教程和上机操作指导两部分。另外，每章的习题主要以弄清基本概念为目的。最后，附有模拟试卷作为附录。实用教程先介绍界面，然后通过一个简单实例一步一步地引导读者初步熟悉用 AutoCAD 绘图的总体思路。从第 3 章开始再分门别类地详细介绍软件功能。每一个知识点一般均包括（命令、功能区、菜单、按钮）操作方法和操作实例。上机实验可以通过书中实例熟悉命令，上机操作指导通过综合实例（实物图形）一步一步地训练综合应用能力。一般先分析绘图思路（锻炼解决问题的方法，以便知道下面为什么进行这种操作），再引导读者如何操作（先领进门），然后提出问题让读者思考，最后给出练习题目由读者自己完成（自己修炼）。为了读者阅读方便，本书采用了一些符号以及不同的字体表示不同的含义。本书约定如下。（1）符号“?”指回车。（2）在【例】和实验部分中，宋体字部分为系统提示信息，随后紧跟着加粗宋体字部分为用户动作，与之有一定间隔的楷体字部分为注释。例如：指定下一点或 闭合(C、/放弃(U):?结束直线绘制 其中，“指定下一点或 闭合(C、/放弃(U):”为系统提示信息，“?”为用户动作，即回车，“结束直线绘制”为注释。（3）鼠标动作和一般 Windows 规范相同。如“右击”指单击鼠标右键，“双击”指快速连击鼠标左键两次，“单击”和“点取”都指将鼠标移动到目标对象上按鼠标左键并松开。（4）文字按钮一般均加上底纹和边框或由引号“”引入，如“选择文件”对话框中的打开按钮。图片按钮一般直接采用该图片，如“选择文件”对话框中的上一层目录按钮。（5）菜单格式采用“”符号指向下一级子菜单。例如，“绘图直线”指点取下拉菜单“绘图”，在弹出的菜单项中选择“直线”。（6）在键盘输入命令和参数时，大小写功能相同。（7）功能键一般由“【】”标识，如按【Esc】指按键盘上的“Esc”键。本教程各部分内容既相互联系又相对独立，并依据教学特点进行了精心编排，方便用户根据需要进行选择。本教程不仅适合于教学，也非常适合于 AutoCAD 2015 用户学习和参考。只要阅读本书，结合上机操作指导进行练习，读者就能在较短的时间内基本掌握 AutoCAD 2015 及其应用技术。为了 IV便于上课教学演示，本书配有 PPT 课件、绘图实验文件，需要者可在华信教育资源网 免费下载使用。本书由徐文胜、马骏（南京师范大学）编著，郑阿奇（南京师范大学）统编、定稿。本书由南京航空航天大学机电工程学院周儒荣教授主审，陈炳发老师审读了全书。其他很多同志对本书的编写提供了许多帮助，在此一并表示感谢！参加本套丛书编写的还有梁敬东、丁有和、曹弋、殷红先、张为民、姜乃松、钱晓军、彭作民、高茜、陈冬霞、徐斌、王志瑞、孙德荣、周怡明、刘博宇、郑进、刘启芬、周何骏、陶卫冬、严大牛、邓拼搏、俞琰、顾韵华、周怡君、吴明祥、于金彬、陈瀚等。在此一并表示感谢！由于作者水平有限，不当之处在所难免，恳请读者批评指正。编著者 目 录 第一部分 实 用 教 程 第 1 章 AutoCAD 2015 中文版基础 1 1.1 AutoCAD 2015 中文版新特性 1 1.2 启动 AutoCAD 2015 中文版 1 1.3 界面介绍 1 1.4 AutoCAD 2015 中文版基本操作 9 1.4.1 按键定义 9 1.4.2 命令输入方式 10 1.4.3 透明命令 11 1.4.4 命令的重复、撤销、重做 12 1.4.5 坐标输入 13 1.5 文件操作命令 13 1.5.1 新建文件 13 1.5.2 打开文件 14 1.5.3 保存文件 15 1.5.4 赋名存盘 15 1.5.5 输出数据 16 1.6 帮助信息 17 1.7 绘图环境设置 17 1.7.1 图形界限 LIMITS 18 1.7.2 单位 UNITS 18 1.7.3 捕捉 SNAP 和栅格 GRID 20 1.7.4 极轴追踪 21 1.7.5 对象捕捉 OSNAP 22 1.7.6 颜色 COLOR 28 1.7.7 线型 LINETYPE 29 1.7.8 线宽 LINEWEIGHT 30 1.7.9 图层 LAYER 30 1.7.10 其他选项设置 34 习题 1 37 第 2 章 绘图流程 38 2.1 绘图流程 38 2.2 绘图示例 38 2.2.1 启动 AutoCAD 2015 39 2.2.2 基本环境设置 39 2.2.3 绘制外围轮廓线 40 2.2.4 绘制图形中心线 40 2.2.5 绘制圆 42 2.2.6 绘制上方两条垂直线 42 2.2.7 绘制左侧圆孔投影直线 43 2.2.8 绘制剖面线 45 2.2.9 标注示例尺寸 46 2.2.10 保存绘图文件 46 2.2.11 输出 47 2.3 绘图一般原则 47 习题 2 47 第 3 章 基本绘图命令 48 3.1 画直线 LINE 48 3.2 画射线 RAY 51 3.3 画构造线（参照线）XLINE 51 3.4 画多线 52 3.4.1 绘制多线 MLINE 52 3.4.2 多线样式设置 MLSTYLE 53 3.5 画多段线 PLINE 55 3.6 画正多边形 POLYGON 57 3.7 画矩形 RECTANG 58 3.8 画圆弧 ARC 60 3.9 画圆 CIRCLE 63 3.10 画圆环DONUT 64 3.11 画样条曲线 SPLINE 65 3.12 画椭圆和椭圆弧 ELLIPSE 67 3.12.1 绘椭圆 67 3.12.2 绘椭圆弧 68 3.13 画点 69 3.13.1 绘制点POINT 69 VI3.13.2 点样式设置 DDPTYPE 69 3.14 画徒手线 SKETCH 70 3.15 画二维填充 SOLID 71 3.16 修订云线 REVCLOUD 71 3.17 定数等分 DIVIDE 72 3.18 定距等分 MEASURE 73 3.19 区域覆盖 WIPEOUT 73 习题 3 74 第 4 章 基本编辑命令 75 4.1 选择对象 75 4.1.1 对象选择模式 75 4.1.2 建立对象选择集 77 4.1.3 重叠对象的选择 79 4.1.4 快速选择对象 QSELECT 80 4.1.5 对象编组 GROUP 80 4.1.6 对象选择过滤器 FILTER 81 4.2 使用夹点编辑 83 4.2.1 利用夹点拉伸对象 83 4.2.2 利用夹点移动对象 84 4.2.3 利用夹点旋转对象 84 4.2.4 利用夹点镜像对象 85 4.2.5 利用夹点按比例缩放对象 86 4.3 利用编辑命令编辑图形 86 4.3.1 删除 ERASE 86 4.3.2 放弃 U、UNDO 和重做 REDO 87 4.3.3 恢复 OOPS 87 4.3.4 复制 COPY 88 4.3.5 镜像 MIRROR 89 4.3.6 阵列 ARRAY 90 4.3.7 偏移 OFFSET 97 4.3.8 移动 MOVE 99 4.3.9 旋转 ROTATE 100 4.3.10 缩放 SCALE 101 4.3.11 拉伸 STRETCH 102 4.3.12 拉长 LENGTHEN 103 4.3.13 修剪 TRIM 104 4.3.14 延伸 EXTEND 106 4.3.15 打断 BREAK 107 4.3.16 倒角 CHAMFER 108 4.3.17 圆角 FILLET 110 4.3.18 分解 EXPLODE 113 4.3.19 合并 JOIN 113 4.3.20 多段线编辑 PEDIT 115 4.3.21 样条曲线编辑 SPLINEDIT 118 4.3.22 多线编辑 MLEDIT 121 4.3.23 对齐 ALIGN 123 4.3.24 反转 REVERSE 124 4.4 特性编辑 124 4.4.1 特性 PROPERTIES 124 4.4.2 特性修改命令 CHPROP、CHANGE 125 4.4.3 特性匹配 MATCHPROP 127 习题 4 129 第 5 章 图案填充和渐变色 130 5.1 图案填充和渐变色的绘制 130 5.1.1 图案填充 HATCH、BHATCH 130 5.1.2 渐变色 GRADIENT 134 5.2 图案填充和渐变色编辑 HATCHEDIT 136 5.3 图案填充分解 137 习题 5 137 第 6 章 文字 138 6.1 文字样式设置 STYLE 138 6.2 文字注写命令 140 6.2.1 单行文字输入TEXT或DTEXT 141 6.2.2 加速文字显示 QTEXT 142 6.2.3 多行文字输入 MTEXT 143 6.2.4 外部文件输入文本 145 6.2.5 文本拼写检查 SPELL 146 6.3 特殊文字输
