AutoCAD 2014电气设计项目教程.pdf

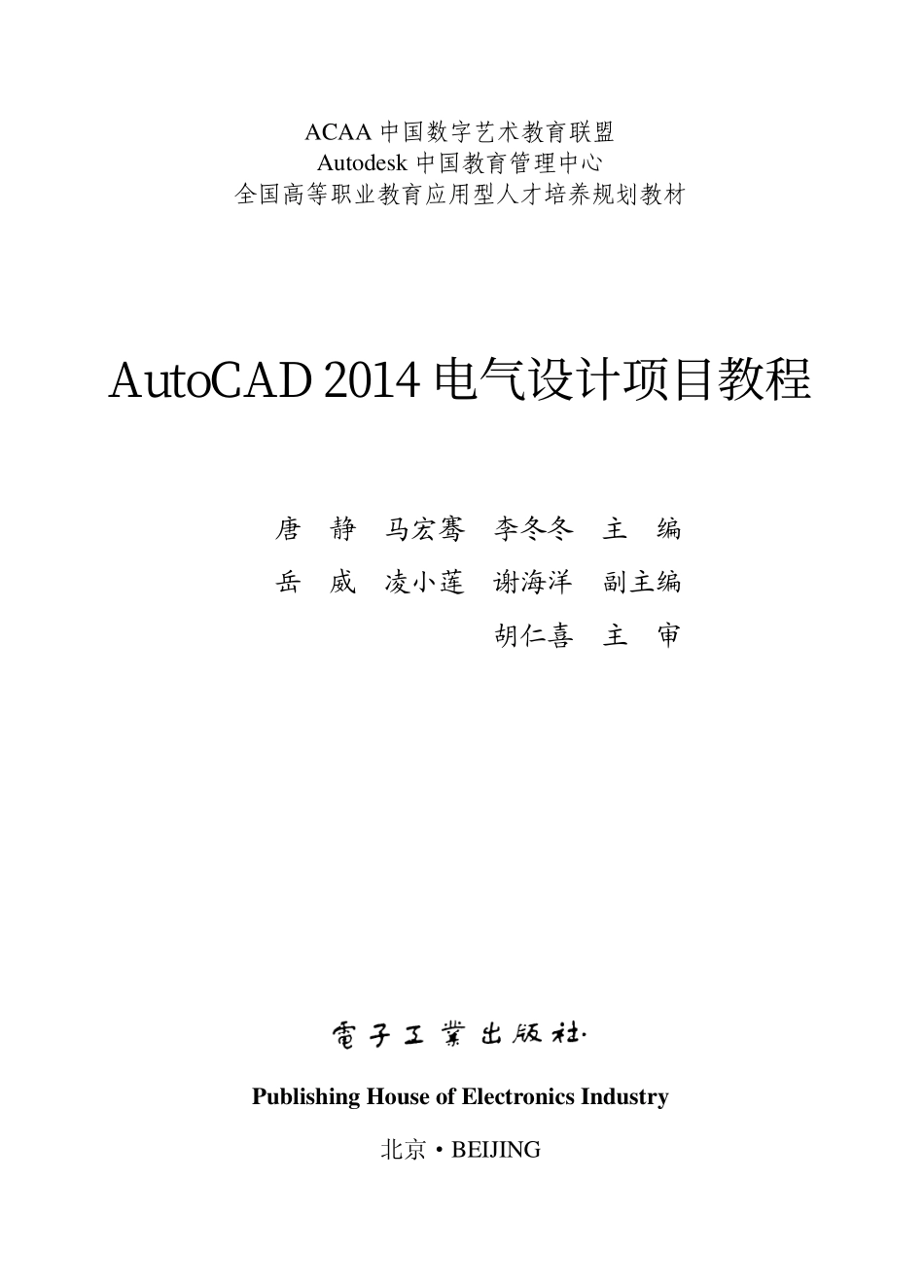

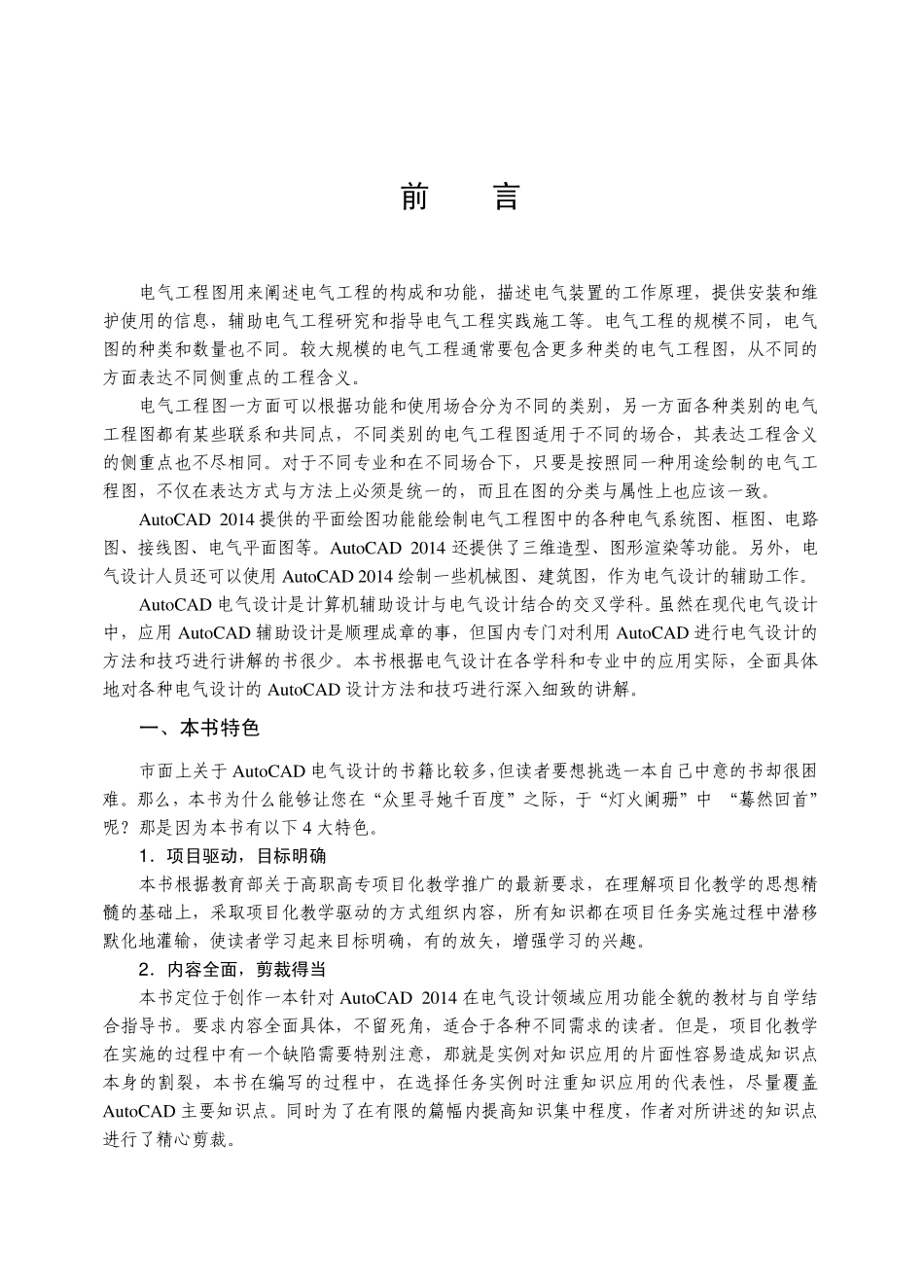

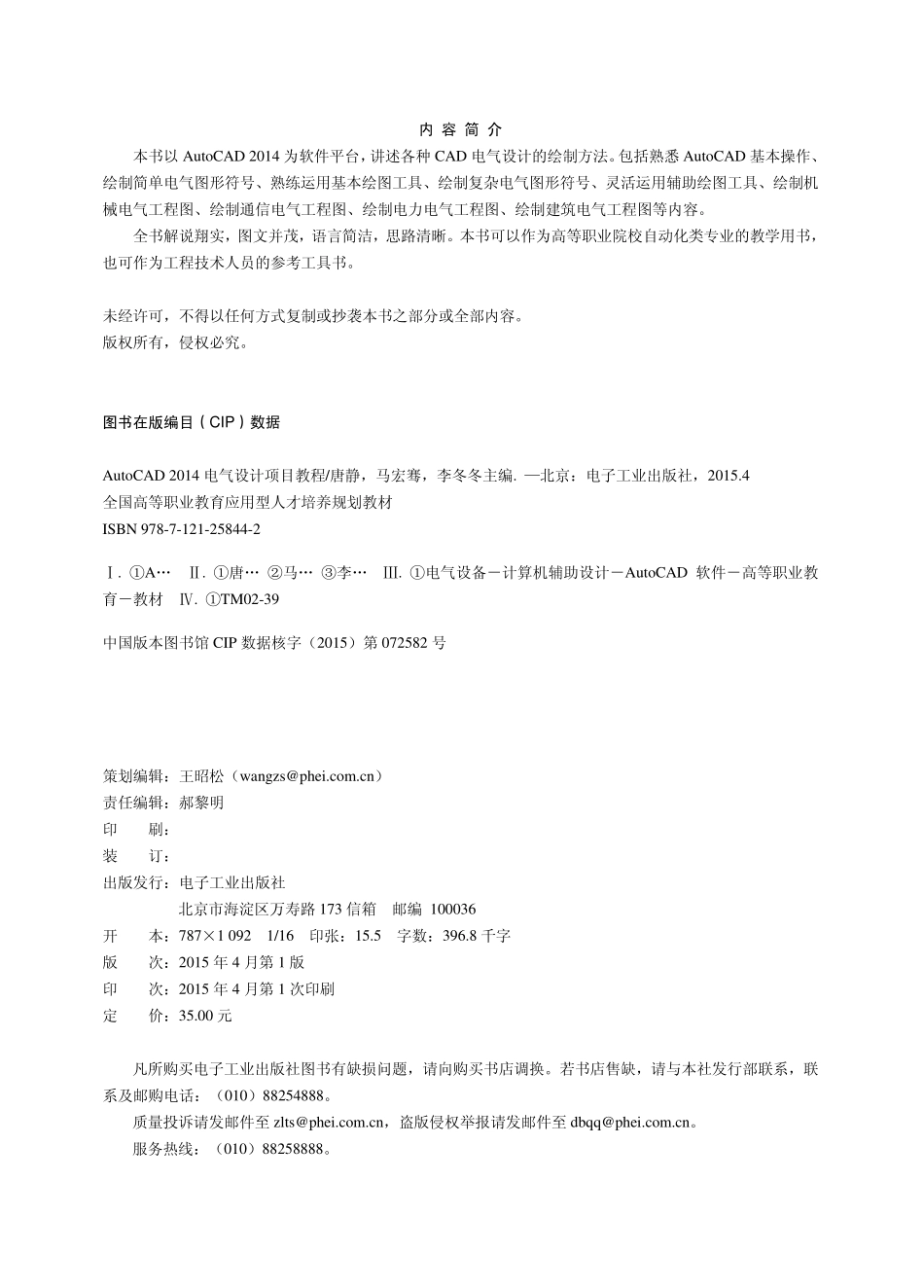

ACAA 中国数字艺术教育联盟 Autodesk 中国教育管理中心 全国高等职业教育应用型人才培养规划教材 AutoCAD 2014 电气设计项目教程 唐 静 马宏骞 李冬冬 主 编 岳 威 凌小莲 谢海洋 副主编 胡仁喜 主 审 Publishing House of Electronics Industry 北京BEIJING 内 容 简 介 本书以 AutoCAD 2014 为软件平台，讲述各种 CAD 电气设计的绘制方法。包括熟悉 AutoCAD 基本操作、绘制简单电气图形符号、熟练运用基本绘图工具、绘制复杂电气图形符号、灵活运用辅助绘图工具、绘制机械电气工程图、绘制通信电气工程图、绘制电力电气工程图、绘制建筑电气工程图等内容。全书解说翔实，图文并茂，语言简洁，思路清晰。本书可以作为高等职业院校自动化类专业的教学用书，也可作为工程技术人员的参考工具书。未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。版权所有，侵权必究。图书在版编目（CIP）数据 AutoCAD 2014 电气设计项目教程/唐静，马宏骞，李冬冬主编.北京：电子工业出版社，2015.4 全国高等职业教育应用型人才培养规划教材 ISBN 978-7-121-25844-2 .A .唐 马 李 .电气设备计算机辅助设计AutoCAD 软件高等职业教育教材 .TM02-39 中国版本图书馆 CIP 数据核字（2015）第 072582 号 策划编辑：王昭松（）责任编辑：郝黎明 印 刷：装 订：出版发行：电子工业出版社 北京市海淀区万寿路 173 信箱 邮编 100036 开 本：7871 092 1/16 印张：15.5 字数：396.8 千字 版 次：2015 年 4 月第 1 版 印 次：2015 年 4 月第 1 次印刷 定 价：35.00 元 凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。若书店售缺，请与本社发行部联系，联系及邮购电话：（010）88254888。质量投诉请发邮件至 ，盗版侵权举报请发邮件至 。服务热线：（010）88258888。前 言 电气工程图用来阐述电气工程的构成和功能，描述电气装置的工作原理，提供安装和维护使用的信息，辅助电气工程研究和指导电气工程实践施工等。电气工程的规模不同，电气图的种类和数量也不同。较大规模的电气工程通常要包含更多种类的电气工程图，从不同的方面表达不同侧重点的工程含义。电气工程图一方面可以根据功能和使用场合分为不同的类别，另一方面各种类别的电气工程图都有某些联系和共同点，不同类别的电气工程图适用于不同的场合，其表达工程含义的侧重点也不尽相同。对于不同专业和在不同场合下，只要是按照同一种用途绘制的电气工程图，不仅在表达方式与方法上必须是统一的，而且在图的分类与属性上也应该一致。AutoCAD 2014 提供的平面绘图功能能绘制电气工程图中的各种电气系统图、框图、电路图、接线图、电气平面图等。AutoCAD 2014 还提供了三维造型、图形渲染等功能。另外，电气设计人员还可以使用 AutoCAD 2014 绘制一些机械图、建筑图，作为电气设计的辅助工作。AutoCAD 电气设计是计算机辅助设计与电气设计结合的交叉学科。虽然在现代电气设计中，应用 AutoCAD 辅助设计是顺理成章的事，但国内专门对利用 AutoCAD 进行电气设计的方法和技巧进行讲解的书很少。本书根据电气设计在各学科和专业中的应用实际，全面具体地对各种电气设计的 AutoCAD 设计方法和技巧进行深入细致的讲解。一、本书特色 市面上关于 AutoCAD 电气设计的书籍比较多，但读者要想挑选一本自己中意的书却很困难。那么，本书为什么能够让您在“众里寻她千百度”之际，于“灯火阑珊”中“蓦然回首”呢？那是因为本书有以下 4 大特色。1项目驱动，目标明确 本书根据教育部关于高职高专项目化教学推广的最新要求，在理解项目化教学的思想精髓的基础上，采取项目化教学驱动的方式组织内容，所有知识都在项目任务实施过程中潜移默化地灌输，使读者学习起来目标明确，有的放矢，增强学习的兴趣。2内容全面，剪裁得当 本书定位于创作一本针对 AutoCAD 2014 在电气设计领域应用功能全貌的教材与自学结合指导书。要求内容全面具体，不留死角，适合于各种不同需求的读者。但是，项目化教学在实施的过程中有一个缺陷需要特别注意，那就是实例对知识应用的片面性容易造成知识点本身的割裂，本书在编写的过程中，在选择任务实例时注重知识应用的代表性，尽量覆盖AutoCAD 主要知识点。同时为了在有限的篇幅内提高知识集中程度，作者对所讲述的知识点进行了精心剪裁。3实例丰富，步步为营 对于 AutoCAD 软件在电气设计领域应用的工具书，我们力求避免空洞的介绍和描述，而是步步为营，每个知识点均采用电气设计实例演绎，这样读者在实例操作过程中就可以牢固地掌握软件功能。实例的种类也非常丰富，有知识点讲解的小实例，有几个知识点或全章知识点综合的综合实例，有练习提高的上机实例，更有最后完整实用的工程案例。各种实例交错讲解，达到巩固读者理解的目标。4例解与图解配合使用 与同类书相比，本书一个最大的特点是“例解+图解”：所谓“例解”是指抛弃传统的基础知识点的铺陈的讲解方法，而是采用直接实例引导加知识点拨的方式进行讲解，这种方式讲解使本书操作性强，可以以最快的速度抓住读者，避免枯燥。“图解”是指多图少字，图文紧密结合，大大增强了本书的可读性。二、本书组织结构和主要内容 本书是以最新的 AutoCAD 2014 版本为演示平台，全面介绍 AutoCAD 电气设计从基础到实例的全部知识，帮助读者从入门走向精通。全书分为 9 个项目。项目一 熟悉 AutoCAD 基本操作；项目二 绘制简单电气图形符号；项目三 熟练运用基本绘图工具；项目四 绘制复杂电气图形符号；项目五 灵活运用辅助绘图工具；项目六 绘制机械电气工程图；项目七 绘制通信电气工程图；项目八 绘制电力电气工程图；项目九 绘制建筑电气工程图。三、本书素材 本书所有实例操作需要的原始文件和结果文件、上机实验的原始文件和结果文件以及教学视频，请广大读者登录网址 或下载使用和学习。本书由辽宁建筑职业学院唐静、辽宁机电职业技术学院马宏骞和李冬冬担任主编，辽宁建筑职业学院岳威、南宁学院凌小莲、辽宁机电职业技术学院谢海洋任副主编，其中，谢海洋编写了项目一，马宏骞编写了项目二和项目三，李冬冬编写了项目四和项目五，唐静编写了项目六和项目九，岳威编写了项目七，凌小莲编写了项目八。AutoCAD 中国认证考试中心首席专家胡仁喜博士审校了全稿，闫聪聪、孟培、王培合、王义发、王玉秋、王敏、王渊峰、康士廷、王艳池等对本书的编写提供了大量帮助，值此图书出版发行之际，向他们表示衷心的感谢。由于时间仓促，加上编者水平有限，书中不足之处在所难免，望广大读者联系或发送邮件到 批评指正，编者将不胜感激。作 者 于 2015 年 1 月 V 目 录 项目一 熟悉 AutoCAD 基本操作（1）任务一 设置操作环境（1）任务二 管理文件 （5）任务三 查看电气图细节（7）任务四 绘制一条线段（10）模拟试题与上机实验 1（13）项目二 绘制简单电气图形符号（16）任务一 绘制动断（常闭）触点（直线命令）（16）任务二 绘制信号灯（圆命令）（18）任务三 绘制壳体（圆弧命令）（19）任务四 绘制感应式仪表（椭圆、圆环命令）（21）任务五 绘制非门符号（矩形命令）（23）任务六 绘制壁龛交接箱（图案填充命令）（25）任务七 绘制三极管（多段线命令）（30）任务八 绘制整流器框形符号（样条曲线）（32）任务九 绘制墙体（构造线、多线命令）（34）任务十 绘制交流电动机符号（文字命令）（37）任务十一 绘制电气制图 A3 样板图（表格命令）（46）模拟试题与上机实验 2（56）项目三 熟练运用基本绘图工具（58）任务一 绘制电阻（正交、对象捕捉）（58）任务二 绘制延时断开的动合触点符号（对象捕捉、对象追踪）（60）任务三 绘制励磁发电机（图层功能）（63）任务四 绘制电感符号（几何约束功能）（72）任务五 修改电阻符号尺寸（尺寸约束）（74）模拟试题与上机实验 3（76）项目四 绘制复杂电气图形符号（79）任务一 绘制二极管（镜像命令）（79）任务二 绘制电桥（复制命令）（84）任务三 绘制点火分离器（阵列命令）（86）任务四 绘制手动三级开关符号（偏移命令）（88）任务五 绘制电极探头符号（移动、旋转命令）（92）任务六 绘制带燃油泵电机符号（修剪、拉长命令）（96）VI 任务七 绘制力矩式自整角发送机符号（延伸命令）（99）任务八 绘制耐张铁帽三视图（102）模拟试题与上机实验 4（111）项目五 灵活运用辅助绘图工具（114）任务一 耐张铁帽三视图尺寸标注（尺寸标注）（114）任务二 绘制 MC1413 芯片符号（图块功能）（122）任务三 绘制变电原理图（设计中心和工具选项板）（127）模拟试题与上机实验 5（138）项目六 绘制机械电气工程图（141）任务一 绘制 C630 型车床电气原理图（141）任务二 绘制 Z35 型摇臂钻床电气工程图（150）任务三 绘制电动机自耦减压启动控制电路图（157）上机实验 6（171）项目七 绘制通信电气工程图（174）任务一 绘制天线馈线系统图（174）任务二 绘制综合布线系统图（183）上机实验 7（188）项目八 绘制电力电气工程图（190）任务一 绘制 110kV 变电所主接线图（190）任务二 绘制电线杆（197）上机实验 8（209）项目九 绘制建筑电气工程图（211）任务一 绘制乒乓球馆照明平面图（211）任务二 绘制某建筑物消防安全系统图（226）上机实验 9（241）1 项目一 熟悉AutoCAD基本操作【学习情境】到目前为止，读者还没有正式接触到 AutoCAD 2014 软件，对软件的操作环境，基本操作功能等还没有一个基本的感性了解。在本项目中，我们通过几个简单任务开始循序渐进地学习 AutoCAD 2014 绘图的相关基本知识。了解如何设置图形的系统参数，熟悉建立新的图形文件、打开已有文件的方法等。为后面进入系统学习准备必要的知识。【能力目标】掌握操作环境设置。掌握文件管理。掌握基本输入操作。掌握显示控制操作。【课时安排】2 课时（讲课 1 课时，练习 1 课时）任务一 设置操作环境【任务背景】操作任何一个软件的第一件事就是要对这个软件的基本界面进行感性的认识，并会进行基本的参数设置，从而为后面具体的操作做好准备。AutoCAD 2014 为用户提供了交互性良好的 Windows 风格操作界面，也提供了方便的系统定制功能，用户可以根据需要和喜好灵活地设置绘图环境。本任务只要求读者熟悉 AutoCAD 2014 软件的基本界面布局和各个区域的大体功能范畴。为了便于读者后面具体绘图，在本任务中可以试着设置十字光标大小和绘图窗口颜色等最基本的参数。【操作步骤】1熟悉操作界面（1）单击计算机桌面快捷图标或在计算机上选择“开始”“所有程序”“Autodesk”“AutoCAD 2014 简体中文（Simplified Chinese）”菜单选项，打开如图 1-1 所示的 AutoCAD操作界面。2 图 1-1 默认界面（2）单击界面右下角的“切换工作空间”按钮，打开“工作空间”菜单，从中选择“AutoCAD 经典”选项，如图 1-2 所示，系统转换到 AutoCAD 经典界面，如图 1-3 所示。图 1-2“工作空间”菜单 图 1-3 AutoCAD 2014 中文版的经典界面 该界面是 AutoCAD 显示、编辑图形的区域，一个完整的 AutoCAD 操作界面，包括标题栏、菜单栏、工具栏、绘图区、十字光标、坐标系、命令行窗口、状态栏、布局标签、滚动条、快速访问工具栏和状态托盘等。2配置绘图系统 由于每台计算机所使用的显示器、输入设备和输出设备的类型不同，用户喜好的风格及计算机的设置也不同，所以每台计算机都是独特
