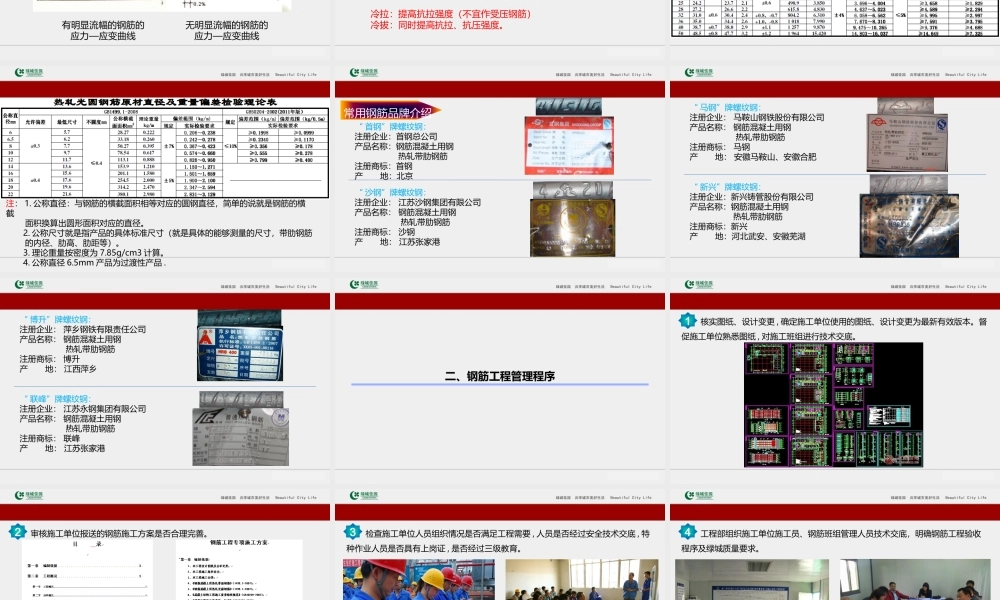

,2011年8月,XXXX公司工程系统课件之,钢筋工程2013年8月30日,目录,一、钢筋原材料性能介绍及进场验收要求,钢筋分类,光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m12m。,带肋钢筋：有螺旋形、人字形和月牙形三种，一般、级钢筋轧制成人字形，级钢筋轧制成螺旋形及月牙形。,钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。,冷轧扭钢筋：经冷轧并冷扭成型。,按轧制外形分,按直径大小分,按力学性能分,钢丝（直径35mm）、细钢筋（直径610mm）、粗钢筋（直径大于22mm）。,级钢筋（屈服强度235/极限强度310）级钢筋（屈服强度335/极限强度510）级钢筋（屈服强度400/极限强度570）级钢筋（屈服强度540/极限强度835）右图为现行规范下图纸、图集中钢筋符号,钢筋分类,钢筋分类,按化学成分分,按生产工艺分,热轧钢筋：用于钢筋混凝土结构 预应力钢丝和钢绞线、热处理钢筋：用于预应力混凝土结构 冷加工钢筋：用于预应力混凝土结构,钢筋分类,钢筋分类,应力应变曲线分两类：有明显的流幅：热轧钢筋（软钢）无明显的流幅：高碳钢（硬钢）（预应力钢丝、钢绞线、热处理钢筋）设计强度取值依据：有明显流幅钢筋，取其屈服点强度作为设计取值依据。无明显流幅钢筋，取（极限抗拉强度）作为条件屈服点。,钢筋力学性能,钢筋的强度和变形,以下内容通过拉伸试验获得的应力应变曲线来说明,有明显流幅的钢筋的应力应变曲线,无明显流幅的钢筋的应力应变曲线,1.冷拉 对热轧钢筋进行张拉，张拉应力超过原屈服点，然后放松，再张拉，屈服强度提高了，但塑性降低。（伸长率降低）2.冷拔 将 光面钢筋通过强力拔过直径小的钨合金拔丝模孔，塑性变形后成为3，4mm钢丝。冷拉：提高抗拉强度（不宜作受压钢筋）冷拔：同时提高抗拉、抗压强度。,钢筋力学性能,钢筋的冷加工,对钢筋进行冷加工，可以提高强度,钢筋力学性能,钢筋进场验收要求及各尺寸偏差要求,注：1.公称直径：与钢筋的横截面积相等对应的圆钢直径，简单的说就是钢筋的横截 面积换算出圆形面积对应的直径。2.公称尺寸就是指产品的具体标准尺寸（就是具体的能够测量的尺寸，带肋钢筋 的内径、肋高、肋距等）。3.理论重量按密度为7.85g/cm3计算。4.公称直径6.5mm产品为过渡性产品.,“首钢”牌螺纹钢：注册企业：首钢总公司 产品名称：钢筋混凝土用钢 热轧带肋钢筋 注册商标：首钢 产 地：北京,“沙钢”牌螺纹钢：注册企业：江苏沙钢集团有限公司 产品名称：钢筋混凝土用钢 热轧带肋钢筋 注册商标：沙钢 产 地：江苏张家港,常用钢筋品牌介绍,“马钢”牌螺纹钢：注册企业：马鞍山钢铁股份有限公司 产品名称：钢筋混凝土用钢 热轧带肋钢筋 注册商标：马钢 产 地：安徽马鞍山、安徽合肥,“新兴”牌螺纹钢：注册企业：新兴铸管股份有限公司 产品名称：钢筋混凝土用钢 热轧带肋钢筋 注册商标：新兴 产 地：河北武安、安徽芜湖,“博升”牌螺纹钢：注册企业：萍乡钢铁有限责任公司 产品名称：钢筋混凝土用钢 热轧带肋钢筋 注册商标：博升 产 地：江西萍乡,“联峰”牌螺纹钢：注册企业：江苏永钢集团有限公司 产品名称：钢筋混凝土用钢 热轧带肋钢筋 注册商标：联峰 产 地：江苏张家港,二、钢筋工程管理程序,核实图纸、设计变更,确定施工单位使用的图纸、设计变更为最新有效版本。督促施工单位熟悉图纸,对施工班组进行技术交底。,1,审核施工单位报送的钢筋施工方案是否合理完善。,2,检查施工单位人员组织情况是否满足工程需要,人员是否经过安全技术交底,特种作业人员是否具有上岗证,是否经过三级教育。,3,工程部组织施工单位施工员、钢筋班组管理人员技术交底，明确钢筋工程验收程序及绿城质量要求。,4,现场制作梁板柱、楼梯钢筋工程样板，明确验收标准。,5,钢筋工程原材料经监理见证取样后必须经过工程部验收其品种、规格。,6,钢筋工程在经施工单位自检合格后，施工单位应将代表该检验批的相关报告、施工记录等资料报送监理机构，监理机构审查完成后报工程部。经监理单位和工程部审查该检验批资料齐全且钢筋原材料进场复试、钢筋焊接接头力学性能试验报告等均符合要求的情况下可进行现场验收。现场验收应施工、监理、工程部三方共同进行，经验收符合要求后，监理单位应及时签署验收意见。,7,三、钢筋工程施工质量管控要点,1、桩基础钢筋笼的主筋、箍筋、加强筋的强度等级、数量、间距、直径必须符合设计及规范要求。2、桩基础钢筋连接接头的位置、间距必须符合规范要求；焊接接头的焊缝平直、饱满，无夹渣咬肉等质量缺陷；当采用单面搭接焊时，焊缝长度10d，采用双面搭接焊时，焊缝长度5d。3、当桩径或方桩的截面尺寸800mm时，桩顶嵌入承台或承台梁内长度不宜小于50mm；当800mm时，不宜小于100mm。,桩基础钢筋质量控制要点,4、桩中纵向钢筋伸入承台或承台梁内的锚固长度，按JGJ94-2008建筑桩基技术规范规定，其锚入长度不宜小于35倍钢筋直径，对抗拔桩则不小于La，示意图如图1、图2。5、在灌注混凝土时应有防止钢筋笼上浮的措施，在挖土时不得碾压锚固段钢筋，在截桩头时必须保留钢筋的锚固长度并不得弯折。,图 1 桩在承台内嵌固及纵筋锚固示意图,图 2 抗拔桩在承台内嵌固及纵筋锚固示意图,1、梁钢筋绑扎前宜在梁侧模板上画出箍筋间距，再摆放箍筋。2、主梁与次梁的纵向钢筋交叉处，主梁上部纵筋与次梁上部纵筋的上、下位置关系应根据楼层施工钢筋整体排布方案并经设计单位确认后确定，一般次梁上部钢筋在主梁上部钢筋之上；次梁下部纵筋应置于主梁下部纵筋之上，示意图如下：,梁钢筋质量控制要点,图 3 主次梁交叉部位钢筋示意图,3、梁中箍筋应与主筋垂直，箍筋转角与纵向钢筋的交叉点均应扎牢。箍筋弯钩 的叠合处，在梁中应交错绑扎。箍筋弯钩的弯折角度，对一般结构，应 90，对有抗震要求的结构，箍筋弯钩应为135。如为封闭箍时，单面焊缝长度应10d。4、梁端的第一道箍筋应设在距柱支座边50mm，梁端与柱交接处箍筋应加密，其间距与加密区长度应符合规范与设计要求。5、框架梁上部纵向钢筋应贯穿中间节点，至少两根贯通筋。梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合规范与设计要求，示意图如图4.,图 4 上部纵向钢筋贯穿中间节点示意图,6、弯起钢筋与负弯矩钢筋位置应正确，一般弯起钢筋的弯起点应离开柱边50mm；梁与柱交接处，梁钢筋锚入柱内长度应符合规范与设计要求。7、梁主筋的连接应符合下列规定：a）钢筋的接头宜设置在受力较小处（但采用套筒连接时，可不受限制）；同一纵向受力钢筋不宜设置两个或两个以上接头，接头的末端与钢筋弯起处的距离不应小于钢筋直径的10倍；b）梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头或机械连接接头；c）受拉区域内HPB235级钢筋绑扎接头的末端应做弯钩；d）钢筋搭接处应在中心和两端扎牢，接头位置应相互错开，同一连接区段内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分比率不应超过50%。,8、纵向受力钢筋为双排或三排时，两排钢筋之间应垫直径25mm的短钢筋，并绑扎牢固；如纵向钢筋直径大于25mm，短钢筋直径规格宜与纵向钢筋规格相同。9、箍筋末端应做成135 弯钩，有抗震设防要求时弯钩端头平直段的长度不应小于箍筋直径的10倍和75mm的较大值；无抗震设防要求时，弯钩端头平直段长度不应小于箍筋直径的5倍。,1、板钢筋可分段绑扎成型或整片绑扎成型，绑扎前应修整模板，将模板上垃圾杂物清扫干净，用墨斗弹出竖向钢筋位置，按弹出的钢筋位置线，铺底板下层钢筋，先铺短向钢筋，再铺长向钢筋，预埋件、电线管、预留孔等及时配合安装并固定；然后再安装板上层钢筋，先铺长向钢筋，再铺短向钢筋，与长向钢筋绑扎牢固。,板钢筋质量控制要点,板弹线示范图,2、钢筋绑扎时，板边外围两行的相交点应满扎，中间部分的相交点可相隔交错绑扎，但应保证受力钢筋不发生位移；双向受力的钢筋不得跳扣绑扎，必须将钢筋交叉点全部绑扎，绑扎一般用顺扣或8字扣。如板配双层钢筋，两层钢筋之间须设钢筋支架，以确保上层钢筋的位置正确，负弯矩钢筋每个相交点均要绑扎。,板钢筋绑扎示意图,3、混凝土保护层垫块可采用砼垫块或定型垫块，垫块厚度应符合设计要求，按0.6m1.0m左右间距均匀布置（见下图），对雨篷、挑檐、阳台等悬臂板，要严格控制负筋的位置，防止变形；,楼板垫块示意图,4、板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚，以保证钢筋位置正确，钢筋撑脚下部应焊在下层钢筋网上，间距以能保证钢筋位置为准。钢筋撑脚的形式和尺寸选择要求、示意图、绑扎示范如下图：,钢筋撑脚形式及尺寸示意图,钢筋撑脚绑扎示范图,钢筋撑脚形式及尺寸选择表,5、当楼板内有埋置管线时，管线不应立体交叉穿越，管线的最大外径不宜超过楼板厚度的1/3。楼板双层配筋时，管线宜布置在楼板的上下层钢筋之间。当楼板采用单向配筋时，应沿管线走向在管线上下面各加设一道450宽度600mm的钢丝网片作为补强措施，示意及示范图如下：,安装预埋管部位加强措施示意图,安装预埋管部位加强措施示范图,6、板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。7、屋面及建筑物两端的单元现浇板中宜设置双层双向钢筋，钢筋间距不宜大于100mm，直径不宜小于8mm。外墙转角处应设置8100的放射钢筋，长度为板跨的1/3，且不得小于1.5m，示范如下图：,现浇板转角加强示范图,1、柱筋的强度等级、规格、数量、间距、位置、连接位置、锚固长度必须符合设计和标准图集的要求；柱主筋与基础钢筋、梁主筋、剪力墙水平筋之间的位置应符合标准要求。2、在绑扎柱筋之前，应对柱跟砼表面的浮浆做剔凿处理，以露出新鲜的混凝土面为准。,柱钢筋质量控制要点,柱根部清凿示范图,3、柱主筋可采取绑扎搭接、焊接和机械连接的方式。搭接长度、位置、接头面积百分率应满足设计及规范要求；4、电渣压力焊变直径钢筋时，为保证变直径钢筋（变径不宜超过两级）轴线在同一直线上，焊接中在对焊夹具钢板上垫一块50 10mm薄铁皮，薄铁皮厚度根据钢筋直径差距选择，并采用点焊固定的方法调整上下钢筋的轴线位置；5、柱钢筋绑扎要求：a）箍筋的强度等级、直径、间距、大小、形式必须符合设计和标准要求；b）箍筋的加密必须符合要求，特别是梁柱交接段内，柱核心加密区的箍筋不得遗漏；c）箍筋的弯头要错开布置，不得位于同一根主筋上，箍筋的弯钩角度和长度必须符合标准图集要求，箍筋必须与位于其角部的主筋满扎牢固，与中间的主筋可采用隔一扎一的跳扎方法。箍筋必须与柱主筋垂直，不得倾斜。,6、墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护帽或包裹彩布条等措施，并且在砼浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染。,柱端头保护措施示范图,7、柱筋偏位处理如右图。如地下室柱钢筋在外偏位时，可以不弯钢筋，将柱尺寸适当加大将柱钢筋包如砼内。,内偏位处理节点,外偏位处理节点,1、剪力墙钢筋的强度等级、规格、数量、间距、位置、连接位置、锚固长度必须符合设计和标准图集的要求。2、剪力墙钢筋工艺标准：a）在混凝土上弹出墙身及门窗洞口位置线，再次校正预埋插筋，如有位移时，应进行加固处理。b）当钢筋绑扎搭接时，先在墙端部绑24根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。如剪力墙中有暗柱、暗梁时，应先绑暗柱、暗梁，再绑周围横筋。,剪力墙钢筋质量控制要点,c）剪力墙分布钢筋应锚入墙端柱子，锚入时应把钢筋弯钩与柱箍筋扎牢，使钢筋弯钩保持水平；剪力墙的外侧水平分布钢筋，当墙较薄时宜避开阳角处，在暗柱以外的位置搭接，上下层应错开搭接，水平间隔不小于500mm；d）剪力墙第一根竖向分布钢筋距端柱近边的距离不大于100mm，第一根水平分布钢筋距楼板的上下结构面（基础顶面）的距离不大于100mm，示意图如下：,剪力墙竖向钢筋遇端柱时摆放示意图,3、为
