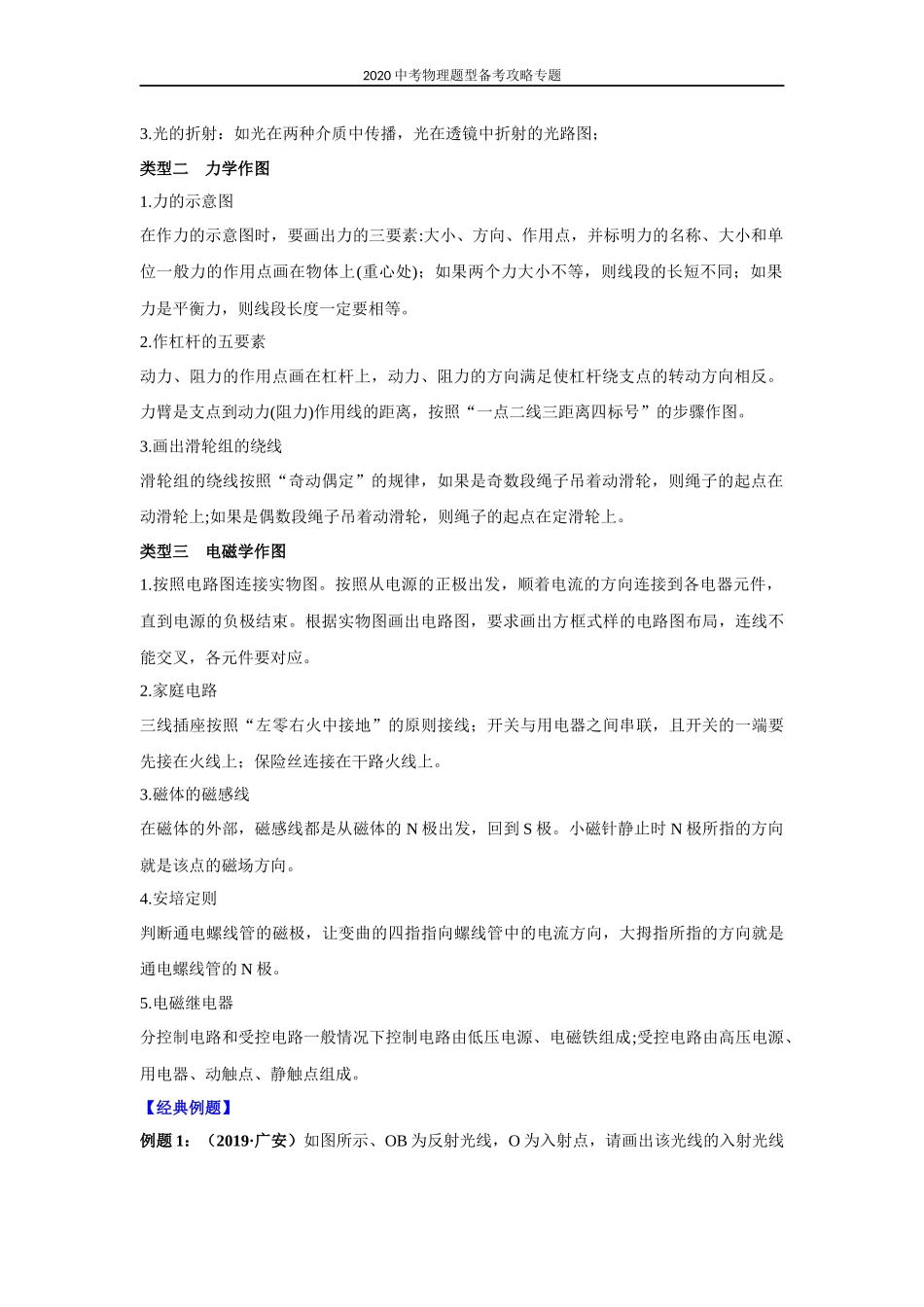

2020中考物理题型备考攻略专题 专题03 作图题 【中考解读】 1.作图题是中考物理试题中必考题型之一，通常有三个不同类型:光学类型、力学类型、电磁学类型。 2.作图题要求学生使用正确规范的物理符号，准确运用物理规律，展现分析物理问题的思维方法，凸显学生运用物理知识分析问题、解决问题的能力严谨、细致是做好作图题的重要保证。 3.作图要求:作图题解答以画图为主，作图要认真，不要潦草，画直线要用直尺，虚线、实线要分清，细节要明白，符号要规范。 【方法归纳】 类型一 光学作图 光学作图要求学生会根据具体的物理情景，运用光的直线传播、反射和折射熟练、准确地作出光路图。 熟练掌握光的直线传播原理、光的反射定律、光的折射定律，注意光线的虚实和方向。 类型二 力学作图 力学作图包含作力的示意图，作杠杆的五要素，画出滑轮组的绕线。 1.力的示意图：要准确标出力的大小、方向和作用点。 2.作杠杆的五要素：要熟练掌握五要素的概念，重点关注力臂的画法。 3.画出滑轮组的绕线：注意绳子段数的要求、不能交叉，注意要求的方向。 类型三 电磁学作图 1.注意连接的顺序、电极的方向要求，仪器仪表注意串并联的连接。 2.家庭电路：重点掌握点灯、开关、保险盒、三孔插座的连接方法和顺序。 3.磁体的磁感线：分清N极和S极后，注意磁感线的方向、电流的方向、小磁针的方向。 4.安培定则：熟练掌握安培定则的内容，关注电流的方向、磁场的方向、和手指方向的关系。 5.电磁继电器：了解基本的电磁继电器的原理、结构和特点。 【知识储备】 类型一 光学作图 1.光的直线传播：如小孔成像、日食、月食的形成等； 2.光的反射：如利用平面镜改变光路，平面镜成像，利用反射定律作图； 3.光的折射：如光在两种介质中传播，光在透镜中折射的光路图； 类型二 力学作图 1.力的示意图 在作力的示意图时，要画出力的三要素:大小、方向、作用点，并标明力的名称、大小和单位一般力的作用点画在物体上(重心处)；如果两个力大小不等，则线段的长短不同；如果力是平衡力，则线段长度一定要相等。 2.作杠杆的五要素 动力、阻力的作用点画在杠杆上，动力、阻力的方向满足使杠杆绕支点的转动方向相反。力臂是支点到动力(阻力)作用线的距离，按照“一点二线三距离四标号”的步骤作图。 3.画出滑轮组的绕线 滑轮组的绕线按照“奇动偶定”的规律，如果是奇数段绳子吊着动滑轮，则绳子的起点在动滑轮上;如果是偶数段绳子吊着动滑轮，则绳子的起点在定滑轮上。 类型三 电磁学作图 1.按照电路图连接实物图。按照从电源的正极出发，顺着电流的方向连接到各电器元件，直到电源的负极结束。根据实物图画出电路图，要求画出方框式样的电路图布局，连线不能交叉，各元件要对应。 2.家庭电路 三线插座按照“左零右火中接地”的原则接线；开关与用电器之间串联，且开关的一端要先接在火线上；保险丝连接在干路火线上。 3.磁体的磁感线 在磁体的外部，磁感线都是从磁体的N极出发，回到S极。小磁针静止时N极所指的方向就是该点的磁场方向。 4.安培定则 判断通电螺线管的磁极，让变曲的四指指向螺线管中的电流方向，大拇指所指的方向就是通电螺线管的N极。 5.电磁继电器 分控制电路和受控电路一般情况下控制电路由低压电源、电磁铁组成;受控电路由高压电源、用电器、动触点、静触点组成。 【经典例题】 例题1：（2019·广安）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。 【答案】 【解析】 由图知，反射光线与水面的夹角是45°，所以反射角为90°﹣45°＝45°； 先过入射点O作出法线，然后根据反射角等于入射角，作出入射光线AO， 光从水中斜射入空气中，折射角大于入射角，据此作出折射光线OC，如上图所示。 例题2：(2019·济宁) 如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。 【答案】 【解析】 潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。 例题3：（2019·上海）在图中，根据给出的入射光线AO画出反射光线OB。 【答案】 【解析】 本题考查光的反射光线的画法。画光的反射光线要根据光的反射定律，反射光线和入射光线关于法线对称，还要注意光线的方向要画对。 例题4：（2019·哈尔滨）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹） 【答案】 【解析】 本题考查的是平面镜成像，平面镜的成像是光线的反射原理。过平面镜作A点的对称点，即为烛焰上A点在平面镜中所成的像A′．如图所示： 例题5：（2019·南京）完成图中的光路。 【答案】 【解析】 本题考查的是凹透镜的特点，凹透镜对光线具有发散作用；平行于主光轴的光线，其折射后的折射光线反向延长线经过焦点；由于光路可逆的，冲着焦点的光线经过凹透镜后，折射光线会平行于主光轴。所以延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴 例题6：（2019·南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。 【答案】 【解析】 同种电荷互相排斥，带电小球A悬停于带同种电荷的球M正上方，受竖直向上的斥力和竖直向下的重力作用，二者是大小相等，方向相反，作用在同一直线上，是一对平衡力，如图所示： 例题7：（2019·泰州）如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。 【答案】 【解析】 货物随传送带一起水平向右做匀速直线运动，货物与传送带间没有相对运动，也没有相对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一对平衡力； 重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，其受力示意图如下： 例题8：（2019·南通）如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F1的示意图和阻力的力臂l2。 【答案】 【解析】 重物对杠杆的拉力为阻力F2，从支点O作力F2作用线的垂线，可得阻力臂L2；由图可知，支点为O，杠杆上距离支点O最远的点为杠杆右端A点，OA为最长的动力臂，从A点垂直OA向下画出带箭头的线段可得动力F1的示意图，如图所示； 例题9：（2019·深圳）如右图所示，在 C 点用力把桌腿 A 抬离地面时，桌腿 B 始终没有移动，请在 C 点画出最小作用力的示意图。 【答案】 【解析】 力臂是指支点到力的作用线的距离，所以由支点O开始作出一条垂直力F的作用线（由于力F的作用线不够长，得先用虚线反向延长）线段，并标出力臂符号L即可。 例题10：（2019·淮安）在图中。画出使用滑轮组提升物体时最省力的绳子绕法。 【答案】 【解析】 图中只有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示： 例题11：（2019·常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。 【答案】 【解析】 由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响，说明开关S1闭合时，将电铃短路了，当开关S1断开时， 电铃才被接入电路，所以开关S2、电铃、电灯串联连接，开关S1并联在电铃的两端，电路如图所示： 例题12：（2019·泰州）将图中带开关的三孔插座正确接入家庭电路。 【答案】 【解析】 根据安全用电原则，开关应接在火线上，三孔插座的右孔通过开关与火线相连，上孔接地线，左孔接零线，如图所示： 例题13：（2019·贵港）如图9所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A点的磁感线的方向。 【答案】 【解析】 小磁针偏转90°后，其N极向右，S极向左，根据同名磁极相互排斥，异名磁极相互吸引的规律，可判断出通电螺线管的右端是N极，据此得出磁感线在A处的方向是向左的；再根据安培定则可以判定出电源的正极在左端，负极在右端。作出的图如图9-1所示。 【强化训练】 1. （2019·贵港）如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。 【答案】 【解析】 根据光的反射定律即可画出光线BO的反射光线；根据光的折射定律即可大致画出光线BO的折射光线。如图8-1所示。 2. （2019·娄底）如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。 【答案】 【解析】 作出像点S′的对称点，即为发光点S，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。 根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S′的发光点S，连接PS′，与镜面的交点为入射点O，再画出入射光线SO。 注意平面镜成像的基本特点是物像关于平面镜的轴对称；所有的反射光线的反向延长线都要过像点。 3. （2019·泰安）如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。 【答案】 【解析】 过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如上图所示： 4. （2019·聊城）如图所示，画出物体AB在平面镜中的像A′B′。 【答案】 【解析】 首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称； 其次掌握本题的基本作法：作出两个端点A、B的像点，连接像点即为物体AB在平面镜中的像； 在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。 根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示： 5. （2019·成都）在图中，F是透镜的焦点，a、b是烛焰发出的两条光线，a与两焦点的连线平行，b经过透镜中心。请作出a、b两条光线通过透镜之后的光路图。 【答案】 【解析】 a这条入射光线平行于主光轴，其经凸透镜折射后，折射光线过焦点； b这条入射光线过焦点，过焦点的入射光线经过凸透镜折射后，平行于主光轴，如图所示。 本题考点是凸透镜成像规律的原理，主要内容是通过凸透镜的“三条特殊光线”中的两条：经过光心的光线传播方向不变；平行于主光轴的光线经过凸透镜折射后过焦点。 6. （2019·德阳）请画出图中两条入射光线对应的出射光线。 【答案】 【解析】 本题考查凸透镜的的作用：对光线具有会聚作用，同时掌握三种特殊光线的折射特点。平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变。 7. （2019·重庆）在答图中画出入射光线经过凹透镜后的出射光线。 【答案】 【解析】 本题考查凹透镜的作用，以及特殊光线经过透
