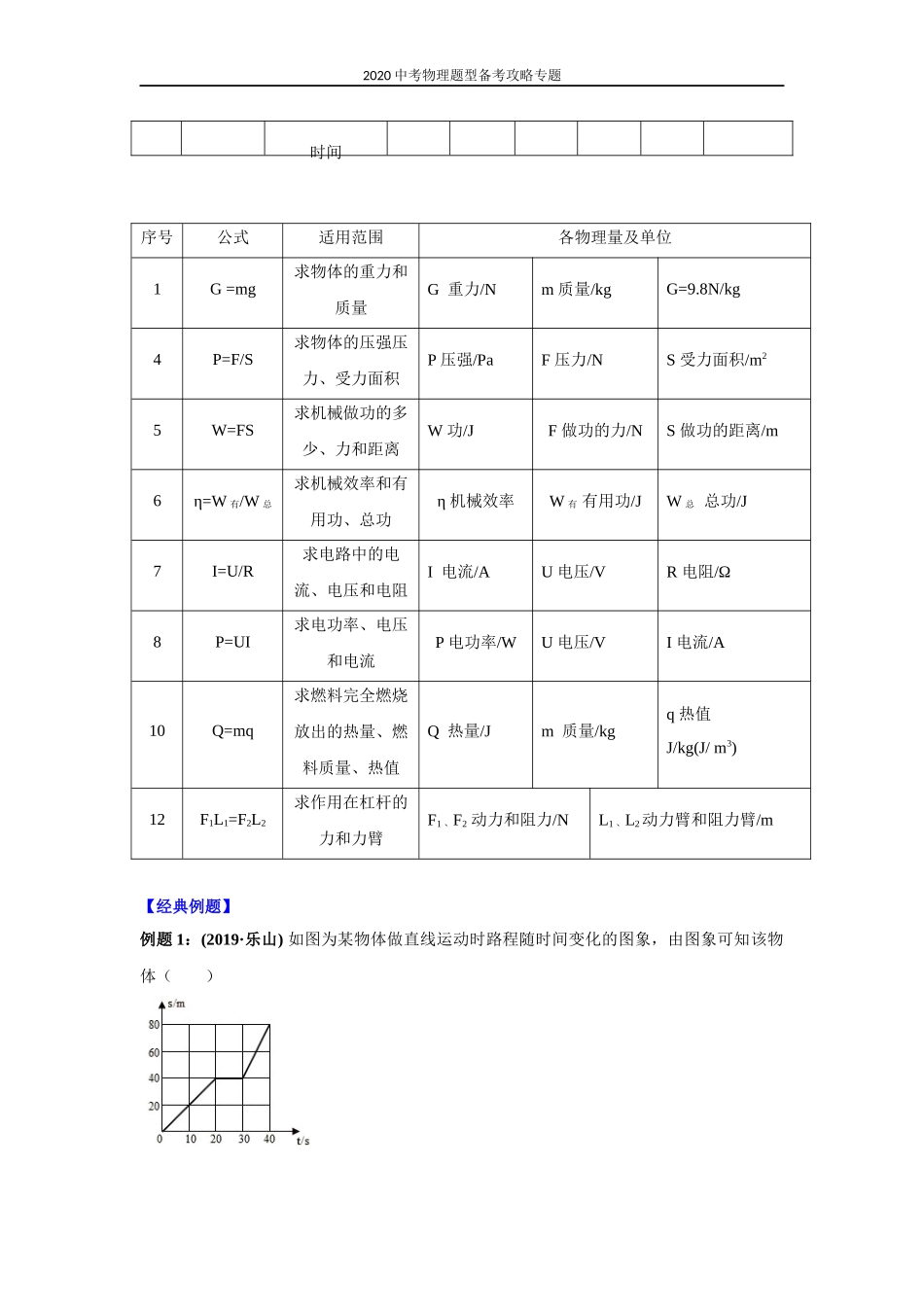

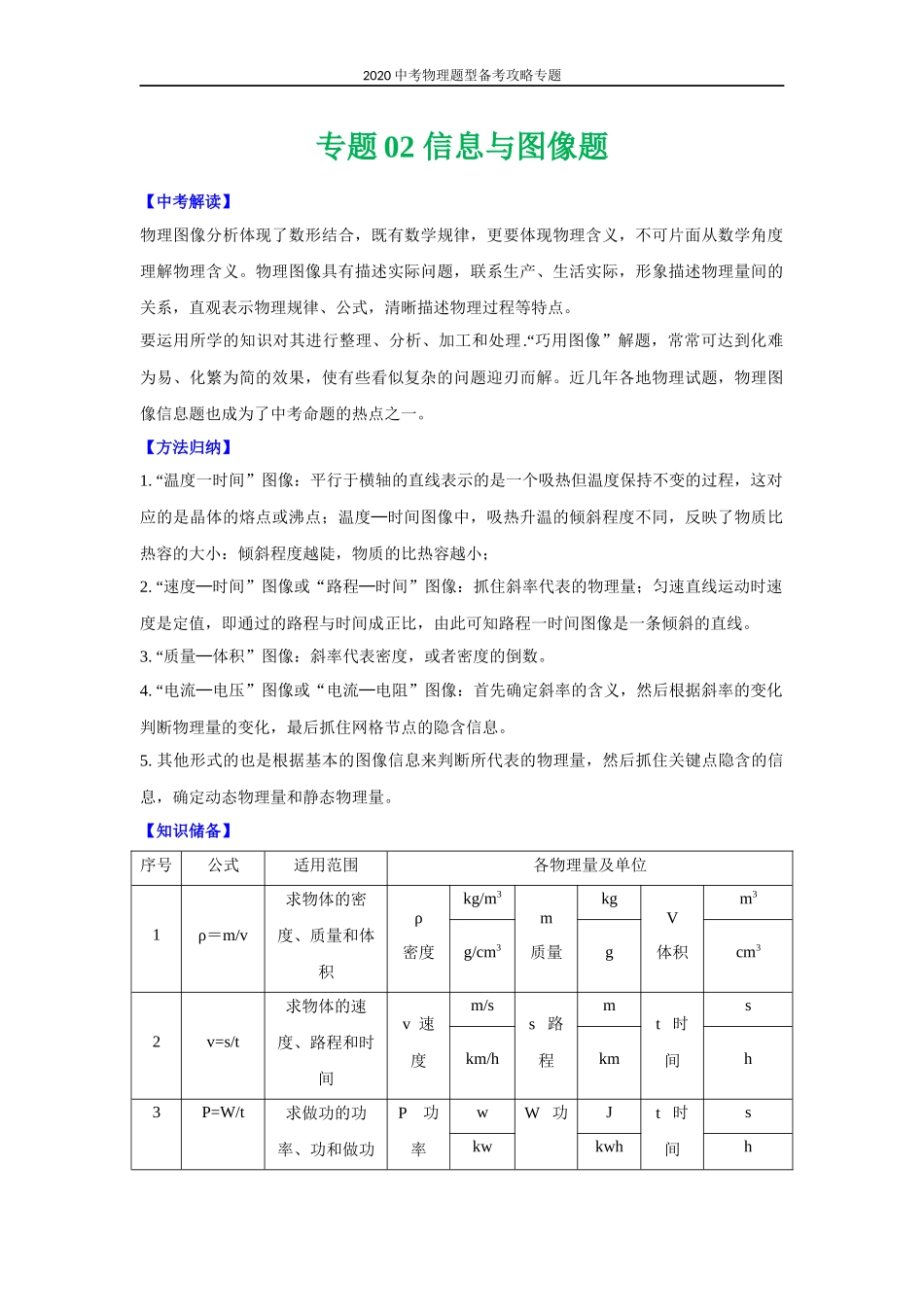

2020中考物理题型备考攻略专题 专题02 信息与图像题 【中考解读】 物理图像分析体现了数形结合，既有数学规律，更要体现物理含义，不可片面从数学角度理解物理含义。物理图像具有描述实际问题，联系生产、生活实际，形象描述物理量间的关系，直观表示物理规律、公式，清晰描述物理过程等特点。 要运用所学的知识对其进行整理、分析、加工和处理.“巧用图像”解题，常常可达到化难为易、化繁为简的效果，使有些看似复杂的问题迎刃而解。近几年各地物理试题，物理图像信息题也成为了中考命题的热点之一。 【方法归纳】 1. “温度一时间”图像：平行于横轴的直线表示的是一个吸热但温度保持不变的过程，这对应的是晶体的熔点或沸点；温度─时间图像中，吸热升温的倾斜程度不同，反映了物质比热容的大小：倾斜程度越陡，物质的比热容越小； 2. “速度─时间”图像或“路程─时间”图像：抓住斜率代表的物理量；匀速直线运动时速度是定值，即通过的路程与时间成正比，由此可知路程一时间图像是一条倾斜的直线。 3. “质量─体积”图像：斜率代表密度，或者密度的倒数。 4. “电流─电压”图像或“电流─电阻”图像：首先确定斜率的含义，然后根据斜率的变化判断物理量的变化，最后抓住网格节点的隐含信息。 5. 其他形式的也是根据基本的图像信息来判断所代表的物理量，然后抓住关键点隐含的信息，确定动态物理量和静态物理量。 【知识储备】 序号 公式 适用范围 各物理量及单位 1 ρ＝m/v 求物体的密度、质量和体积 ρ 密度 kg/m3 m 质量 kg V 体积 m3 g/cm3 g cm3 2 v=s/t 求物体的速度、路程和时间 v 速度 m/s s 路程 m t 时间 s km/h km h 3 P=W/t 求做功的功率、功和做功时间 P 功率 w W 功 J t 时间 s kw kwh h 序号 公式 适用范围 各物理量及单位 1 G =mg 求物体的重力和质量 G 重力/N m 质量/kg G=9.8N/kg 4 P=F/S 求物体的压强压力、受力面积 P 压强/Pa F 压力/N S 受力面积/m2 5 W=FS 求机械做功的多少、力和距离 W 功/J F 做功的力/N S 做功的距离/m 6 η=W有/W总 求机械效率和有用功、总功 η 机械效率 W有 有用功/J W总 总功/J 7 I=U/R 求电路中的电流、电压和电阻 I 电流/A U 电压/V R 电阻/Ω 8 P=UI 求电功率、电压和电流 P 电功率/W U 电压/V I 电流/A 10 Q=mq 求燃料完全燃烧放出的热量、燃料质量、热值 Q 热量/J m 质量/kg q 热值 J/kg(J/ m3) 12 F1L1=F2L2 求作用在杠杆的力和力臂 F1 、F2 动力和阻力/N L1 、L2 动力臂和阻力臂/m 【经典例题】 例题1：(2019·乐山) 如图为某物体做直线运动时路程随时间变化的图象，由图象可知该物体（ ） A．在0-20s时间内的速度比在30-40s时间内的速度大 B．在整个40s时间内都做匀速直线运动 C．在整个40s时间内的平均速度为2m/s D．在20-30s内物体的速度为40m/s 【答案】C 【解析】 A. 在0∼20s内物体通过的路程为40m,则速度为：v1=s1/t1=40m/20s=2m/s，此过程中物体做的是匀速直线运动； 物体在30∼40s内物体也是做匀速直线运动，30∼40s内物体通过的路程为80m−40m=40m， 其速度为v2=s2/t2=40m/10s=4m/s。 所以，物体在0∼20s时间内的速度比在30∼40s时间内的速度小；故A错误。 B. 由图象可知，物体在20∼30s处于静止状态，所以物体在40s内不是都做匀速直线运动，故B错误； C. 整个40s时间内,物体通过的路程为80m,则物体的平均速度为v=s/t=80m/40s=2m/s，故C正确； D. 由图象知，物体20∼30s内，物体处于静止状态，故物体的速度为0，故D错误。 例题2：（2019Ÿ自贡）如图所示为甲、乙两种物质温度T随加热时间t变化的图象，下列说法正确的是（ ） A．甲物质是晶体，乙物质是非晶体 B．甲物质的熔点为210℃ C．乙物质在BC段时处于固液共存状态 D．乙物质在BC段温度不变，不吸热 【答案】C 【解析】 晶体和非晶体的重要区别就是晶体有一定的熔点，而非晶体没有熔点。反映在熔化图象上：晶体的熔化图象有一水平线段，该水平线段对应的温度就是晶体的熔点；而非晶体的图象呈逐渐上升趋势，没有水平线段。晶体在熔化的过程中，是固液共存状态的；物质吸收热量、内能增加，但温度保持不变。 A、甲从一开始就熔化，没有固定的熔化温度，即甲没有熔点，所以甲是非晶体。乙物质在熔化过程中有温度不变的过程，即乙有一定的熔点，所以乙是晶体；故A错误； B、分析图象可知，乙有一定的熔点，熔点为210℃，甲没有熔点，故B错误； C、因为晶体有一定的熔点，在熔化过程中是固液共存状态的，故乙物质在BC段时处于固液共存状态，故C正确； D、乙物质在BC段是晶体的熔化过程，此时吸收热量，但温度不变，故D错误。 例题3：(2019·扬州)在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m及液体的体积V，得到几组数据并绘出如图所示的m﹣V图象，下列说法正确的是（　　 ） A．量杯质量为40g B．40cm3的该液体质量为40g C．该液体密度为1.25g/cm3 D．该液体密度为2g/cm3 【答案】B 【解析】 （1）设量杯的质量为m杯，液体的密度为ρ， 读图可知，当液体体积为V1＝20cm3时，液体和杯的总质量m总1＝m1+m杯＝40g， 则由m＝ρV可得：ρ×20cm3+m杯＝40g，﹣﹣﹣﹣﹣﹣﹣﹣﹣① 当液体体积为V2＝80cm3时，液体和杯的总质量m总2＝m2+m杯＝100g， 可得：ρ×80cm3+m杯＝100g，﹣﹣﹣﹣﹣﹣﹣﹣② 联立①②解得液体的密度：ρ＝1g/cm3，故CD错误； 将ρ＝1g/cm3代入①解得m杯＝20g，故A错误； （2）当液体的体积V3＝40cm3，则液体的质量：m3＝ρ×V3＝1g/cm3×40cm3＝40g，故B正确。 例题4：（2019·重庆）如图，将圆柱体甲、乙放在水平面上，已知ρ甲＞ρ乙．若沿水平方向切除相同的高度△h，则下列图象中能正确表示余下部分对地面的压强p′与切去部分高度△h的关系是（　　） A．B．C．D． 【答案】D 【解析】已知ρ甲＞ρ乙、h甲＞h乙， 根据p＝ρgh知p甲＞p乙，所以开始时甲图线在乙图线的上面， 若沿水平方向切除相同的高度△h， 因为ρ甲＞ρ乙，所以△p甲＞△p乙，甲的压强减小的快，但由于甲的高度大于乙的高度，甲的压强不可能比乙先变成零，故ABC错误，D正确。 例题5：（2019·淮安）如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图， 下列说法错误的是（ ） A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等 B．图（b）中，当电压U为3V时，乙的电阻为5Ω C．图（c）中，当电压U为2V时，干路总电流为0.6A D．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小 【答案】B 【解析】 图（b）中甲乙串联，电源电压为3V，由图像（a）可知，当电流I=0.2A时，甲两端电压为1V，乙两端电压为2V，满足题意，此时乙的电阻为R=U’/I’=2V/0.2A=10Ω，故B错误. 当电阻乙两端的电压为2.5V时，其阻值为R乙=U/I=2.5V/0.5A=5OΩ，甲图像为过原点的直线，电流与电压成正比，电阻甲的阻值为定值，R甲=U/I=2,.5V/0.5A=5Ω，故A正确。 图（c）中，甲乙并联，当电压为2V时，由图（a）可知，I甲=0.4A，I乙=0.2A，故干路中总电流为0.6A，故C正确； 图（c）中，电压从0增大到2.5V的过程中，甲乙电压始终保持相等，因此可直接在图（a）中看出电流之差，取U相等，赵甲乙图线纵轴差距，即它们的电流之差，可看出电流之差先为0，再增大，后又变为0，故D正确。 例题6：如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则（  ） A.电源电压为20V        B.EF是V1表示数随A表示数变化的图像 C.滑动变阻器的最大阻值为10Ω   D.整个电路的最大功率为14.4W 【答案】 D 【解析】由电路图知，当滑片P从B端至A端的过程中R2的阻值变小，由U1U2=R1R2知电压表V2的示数变小，由U总=U1+U2知V1的示数变大，MN是V1的示数变化图像，EF是V2的示数变化图像，B不符合题意；当滑片P移到A端时电路中只有R1 ， 电压表的示数等于电源电压，所以电源电压为12V，A不符合题意；当V2等于8V时R2的阻值最大，此时电路中的电流为0.5A，所以R2的最大值R2=U2I2=8V0.5A=16Ω，C不符合题意；整个电路的最大功率为P=UI=12V×1.2A=14.4W，D符合题意。 故答案为：D。 【强化训练】 1. （2019深圳）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s − t 图象如图所示。下列说法正确的是（ ） A．2— 4 s 内乙做匀速直线运动 B．4s 时甲、乙两物体的速度相等 C．0 - 4 s 内乙的平均速度为2m / s D．3s 时甲在乙的前方 【答案】C； 【解析】此图像为 s-t 图像，先明确甲乙的运动状态，甲一直保持匀速直线运动，乙是先匀速直线运动后静止； A．2-4s 内，乙是静止状态，该选项不符合题意； B．4s 时甲是匀速直线运动状态，乙是静止状态，速度不同，该选项不符合题意； C．0-4s 乙运动的路程是 8m，时间是 4s，平均速度为v =s/t=8m/4s=2m/s ，该选项符合题意； D．3s 时，乙运动的路程是 8m，甲运动的路程是 6m，乙在甲前方，该选项不符合题意；故选 C． 2. （2019·益阳）小汽车在平直公路上运动时的位移—时间图象如图所示，则小汽车的运动情况是( ) A．在第一个10s内以10m/s做匀速运动         B．在第二个10s内速度大小不变 C．在第三个10s内前进了300m  D．在前30s内的平均速度为15m/s 【答案】A 【解析】根据图示，本刻度尺的分度值是0.1cm，金属块左端对准的刻度是7.00cm，右端读数是8.60cm； 所以金属块的实际长度是：8.60cm﹣7.00cm=1.60cm；故选B。 3. （2018•长沙）如图所示，圆柱体甲和装有适量某液体的圆柱形容器乙的底面积之比为3：4，把它们平放在同一水平桌面上，在甲物体上，沿水平方向截取一段长为x的物体A，并平稳放入容器乙中，用力使物体A刚好浸没在液体中（A不与容器乙接触，液体无溢出）。截取后，甲、乙对桌面的压强随截取长度x的变化关系如图丙所示。已知甲的密度为0.6xl03kg/m3，容器乙的壁厚和质量均忽略不计，g取10N/kg，下列说法正确
