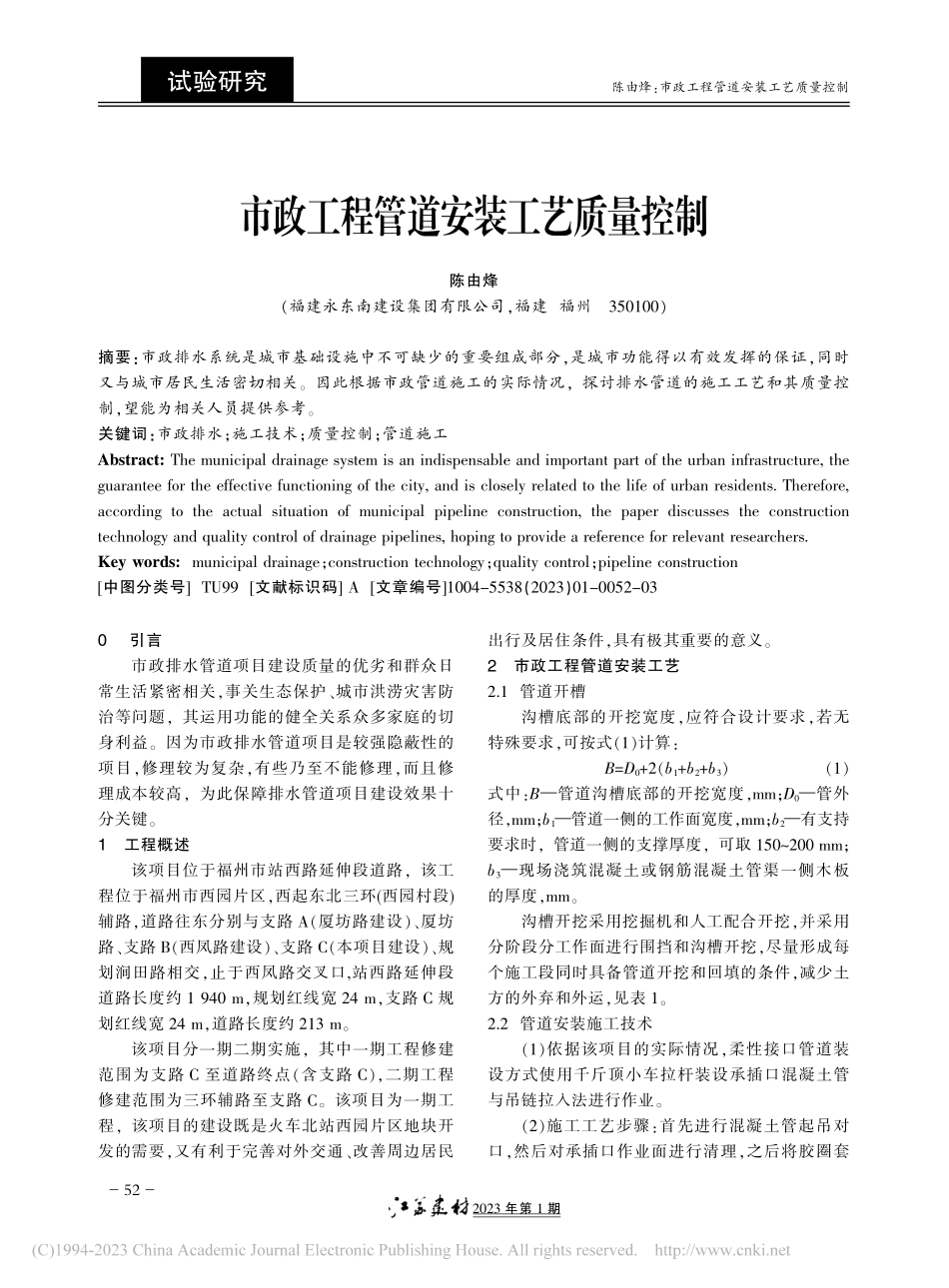

市政工程管道安装工艺质量控制_陈由烽.pdf

2023年第1期陈由烽：市政工程管道安装工艺质量控制市政工程管道安装工艺质量控制陈由烽（福建永东南建设集团有限公司，福建 福州350100）摘要：市政排水系统是城市基础设施中不可缺少的重要组成部分，是城市功能得以有效发挥的保证，同时又与城市居民生活密切相关。因此根据市政管道施工的实际情况，探讨排水管道的施工工艺和其质量控制，望能为相关人员提供参考。关键词：市政排水；施工技术；质量控制；管道施工Abstract:The municipal drainage system is an indispensable and important part of the urban infrastructure,theguarantee for the effective functioning of the city,and is closely related to the life of urban residents.Therefore,according to the actual situation of municipal pipeline construction,the paper discusses the constructiontechnology and quality control of drainage pipelines,hoping to provide a reference for relevant researchers.Key words:municipal drainage；construction technology；quality control；pipeline construction中图分类号 TU99 文献标识码 A 文章编号1004-5538（2023）01-0052-030引言市政排水管道项目建设质量的优劣和群众日常生活紧密相关，事关生态保护、城市洪涝灾害防治等问题，其运用功能的健全关系众多家庭的切身利益。因为市政排水管道项目是较强隐蔽性的项目，修理较为复杂，有些乃至不能修理，而且修理成本较高，为此保障排水管道项目建设效果十分关键。1工程概述该项目位于福州市站西路延伸段道路，该工程位于福州市西园片区，西起东北三环(西园村段)辅路，道路往东分别与支路A（厦坊路建设）、厦坊路、支路B（西凤路建设）、支路C（本项目建设）、规划涧田路相交，止于西凤路交叉口,站西路延伸段道路长度约1 940 m，规划红线宽24 m，支路C规划红线宽24 m，道路长度约213 m。该项目分一期二期实施，其中一期工程修建范围为支路C至道路终点（含支路C），二期工程修建范围为三环辅路至支路C。该项目为一期工程，该项目的建设既是火车北站西园片区地块开发的需要，又有利于完善对外交通、改善周边居民出行及居住条件，具有极其重要的意义。2市政工程管道安装工艺2.1管道开槽沟槽底部的开挖宽度，应符合设计要求，若无特殊要求，可按式（1）计算：B=D0+2（b1+b2+b3）（1）式中：B管道沟槽底部的开挖宽度，mm；D0管外径，mm；b1管道一侧的工作面宽度，mm；b2有支持要求时，管道一侧的支撑厚度，可取150200 mm；b3现场浇筑混凝土或钢筋混凝土管渠一侧木板的厚度，mm。沟槽开挖采用挖掘机和人工配合开挖，并采用分阶段分工作面进行围挡和沟槽开挖，尽量形成每个施工段同时具备管道开挖和回填的条件，减少土方的外弃和外运，见表1。2.2管道安装施工技术（1）依据该项目的实际情况，柔性接口管道装设方式使用千斤顶小车拉杆装设承插口混凝土管与吊链拉入法进行作业。（2）施工工艺步骤：首先进行混凝土管起吊对口，然后对承插口作业面进行清理，之后将胶圈套试验研究52-2023年第1期上装设横向传力设施，然后将插口插进承口八字中，进行顶拉滑动，再将插口处打进承口八字。将准备装设的管吊至和安装完毕的管轴心相同的高度,承插口作业面清理前，承口中需匀称涂刷润滑剂，需要注意的是，润滑剂不可使用非油脂类的。插口处进行胶圈套装，套装完毕的胶圈应当确保滑动间距相同，并且平直，不存在歪曲问题。（3）依据检查井的地点进行首根管的装设，因为第一节管对整根管的装设效果有不可忽视的影响，为此一定要对高程、中心平直程度进行严控，安装管道的过程中要确保承口面向水流的方向1。2.3下管、排管依据现场真实状况，尽可能使用适宜的吊车进行下管、排管作业，对于不具有吊车排管的路段部分槽，运用定点的方式进行下管，槽下使用龙门架横向运送，下管排管的过程中管节承口应面向水流的方向。2.4承插口钢筋混凝土管基础与稳管为保证管道建设符合设计、使用标准，一定要严控下述方面：（1）严格把控原材料质量，管道材料无论是管口作业面的大小、还是外观都会对接口效果产生不可忽视的影响，所使用橡胶圈的功能指标、规格、截面等都应当严控。（2）基础强度应匀称对应，高程精准。（3）接口位置匀称，管道平直，橡胶圈滚动间距相同，不存在弯曲状况。（4）严控回填土次序，保证安装完成的管道不产生形状变化、位置移动等问题。（5）在下游安装管道，承口为管道进水口。首先将首节管道按照井的位置进行固定，然后清扫承口工作面，打扫完毕后涂抹润滑液。且在管体套上2根钢丝绳，以备后期撞口时使用。（6）在装口到达指定位置后，插口的止胶台应在和承口保持一致，将钢丝绳松开后可进行510 mm的回弹。2.5上胶圈（1）仔细打扫第2节管道插口作业面，把胶圈套到插口的上部，也就是插口作业面开始的位置，胶圈需要保持平直、匀称，不存在弯曲问题。这种情况下在撞口时能够保持胶圈的匀称运动。（2）管节对接就位，该工序的操作过程是先进行起吊对口，然后清理承插口作业面，之后将胶圈套上装设横向传力设施，然后将插口插进承口八字中，之后调节胶圈滚动间距，然后将插口处打进承口八字内部。2.6锁管（1）撞口完毕后，为避免前几节管道管口来回挪动，管体两端应当用土进行填充，另外用吊链与钢丝绳固定管子。（2）外观评估：管道建材不得有裂缝、损坏等问题。确保管道下部牢固，管道下端不得有倒流水问题，接缝宽度相同，管道中不具有砖石等杂物。2.7中心、高程控制中心与高程两级控制，一级控制是对实操活动加以控制，将中心控制桩放在槽的底层，实现对中心部位的控制，高程桩设置在槽帮下半部分管道流水面部位，间距应不超过5 m，挂水平线与垂直线加以控制；二级控制是核控，定期运用水准仪等机械对首节管、末节管等加以检测。2.8砂基础砂基础分两步构成，首先，清理对槽之后，敷设管底下半部分，且用机器碾压平直，其高程管控应当考量以试验的方式明确预沉量要素。其次，在管道装设之后，填充剩余部分，对于管道下部60 角区域使用专门的工具保证填充紧实。2.9管材质量管控该项目管道使用的是柔性接口，其阻水效果由接口品质决定，为此一定要严控管道材料品质，管体不可存在麻面、缝隙等问题，管口椭圆度偏差一定要达到有关标准，接口作业面平滑、洁净，保证接口不存在异常。管道材料质量管控需安排专门的人员在加工企业进行监督，逐一检测、记录，并编排号码，保证质量不达标的管道材料不进场。表1沟槽允许偏差序号项目允许偏差/mm检验频率检验方法范围点数12槽底高程槽底中线两侧宽度020不小于规定两井之间两井之间36用水准仪具量测挂中心线用尺量每侧计三点陈由烽：市政工程管道安装工艺质量控制试验研究53-2023年第1期2.10胶圈质量管控（1）胶圈由管道材料生产企业供应，其原材料的各种物理性能要达到政府相关要求，胶圈环径、直径等均要达到设计标准，压缩率通常在25%30%。（2）胶圈接头硬度应比胶圈木材抗拉硬度高。（3）胶圈外观要平滑，接头顺直，不存在毁坏、裂缝、飞边、扭曲等问题。（4）胶圈运送应在密闭条件下实施。2.11土方回填2.11.1沟槽清扫填充之前要清扫沟槽，木块、砖块等无关物质应全部清理。较窄的槽需使用扩展方式，保证沟槽下部行夯宽度在50 cm以上。槽底若出现淤泥、积水等问题，应把水排净后清理淤泥，与设计标准不一致的土层应全部清除，不可在水中回填土。2.11.2回填土质标准管道回填作业时应当注重的是，管道基础支承角（2）+30 范畴一定要填充中粗砂，和管道壁密切接触，不可用土或者其他物质充填。自管道底部到管道顶部上方50 cm沟槽范畴内，回填应选用质量达标的土，填充土内不可混杂垃圾、树根、腐殖土、砖头等杂物。回填土粒径需要在5 cm以下，水分含量管控在理想含水量的2%浮动区间。2.11.3回填土的压实度标准外观评判：在管道顶上部50 cm内，不可填充10 cm以上的土块等。填充过程中要确保槽中不存在水，不可填充冻土、淤泥、有机物等。3市政排水管道施工质量控制3.1管道坡度与平直度的管控管道铺装之前应依据有关要求开展交接桩的检测工作，联系水文地质状况，依据设计规范严控测量偏差，科学确定全井段的中心线与高程的管控点；管道装设之前应在管道半径的位置悬挂边线，边线需要拉紧，管道半径应精准测量，铺装期间应定期观察；用石块当做支撑，科学调节所有管道的高程，此外应当保证临近两根管道不错口；管座浇灌之前以和管座混凝土同种类型与规格的细石混凝土将管子两端及平基连接位置的三角地区填充密实；另外在两端浇灌混凝土。3.2管道基础强度与稳固性的管控若管道基础强度不足，通常会导制管道下陷，乃至会产生管道开裂等问题，为此一定要采取恰当的举措，提升管道基础的强度与稳固水平。需要依照设计标准实施管道基础作业，如此才可以保证管道基础强度达标，并达到一定的稳固性。若发觉槽底部土地有松动迹象或存在积水，应将松动土层清除后用碎石等具有较强稳定性的材料填充。若发现水文地质状况不理想，应当采取换土举措让水文地质得以优化，提升基槽底部负载水平。3.3注重闭水段封口的密封性因为闭水段封口处于井的内部，为此施工的过程中较易被忽略，通常采用砌砖墙的方式封闭。为确保施工效果，若情况允许，应在检查井砌筑以前完成砌砖墙封堵。在封堵作业之前，先清扫管口特定范围内的管内壁，洁净程度达标后涂抹水泥原浆；封堵之前每一块砖都要浸湿，确保其密封程度；此外应在管内下端设立排水孔以方便进行检验。为防止产生不合格的问题，封口施工完毕后，应实施闭水试验，对材料品质、施工效果加以全方位测验，闭水试验应由上游向下游逐段实施2。闭水试验达标后，要将混凝土填充到恰当位置。如果出现渗漏问题，应先进行标记，等管中的水全部排出后再处置。若缝隙很小，可采用涂抹涂料的方式，若缝隙数量多或者程度较为严重，应重新施工。4结语总而言之，市政道路排水工程作为城市安全发展的保障，其施工质量在整个工程中占据了不可撼动的地位。排水管道工程属于隐蔽工程，要在施工过程中避免如管材选取不当等各种问题的发生，采取有效措施加强施工工艺的质量控制，确保施工质量达到最佳效果。因此，必须将市政道路排水工程的施工质量放在主体位置，使质量控制能够贯穿施工的整个过程，保证施工进度，提高施工效率，切实保障施工质量。参考文献1任国学，李新宇，侯丽霞.水管管道套管安装工艺改进与质量控制探索J.施工技术，2014，43(S2):624-625.2高思鹏.浅谈市政工程道路排水管道施工技术J.居舍，2022（7）：61-63.作者：陈由烽（1984-），男，本科，工程师，市政工程专业。（编辑：徐萍）（收稿日期：2022-9-30）陈由烽：市政工程管道安装工艺质量控制试验研究54-
