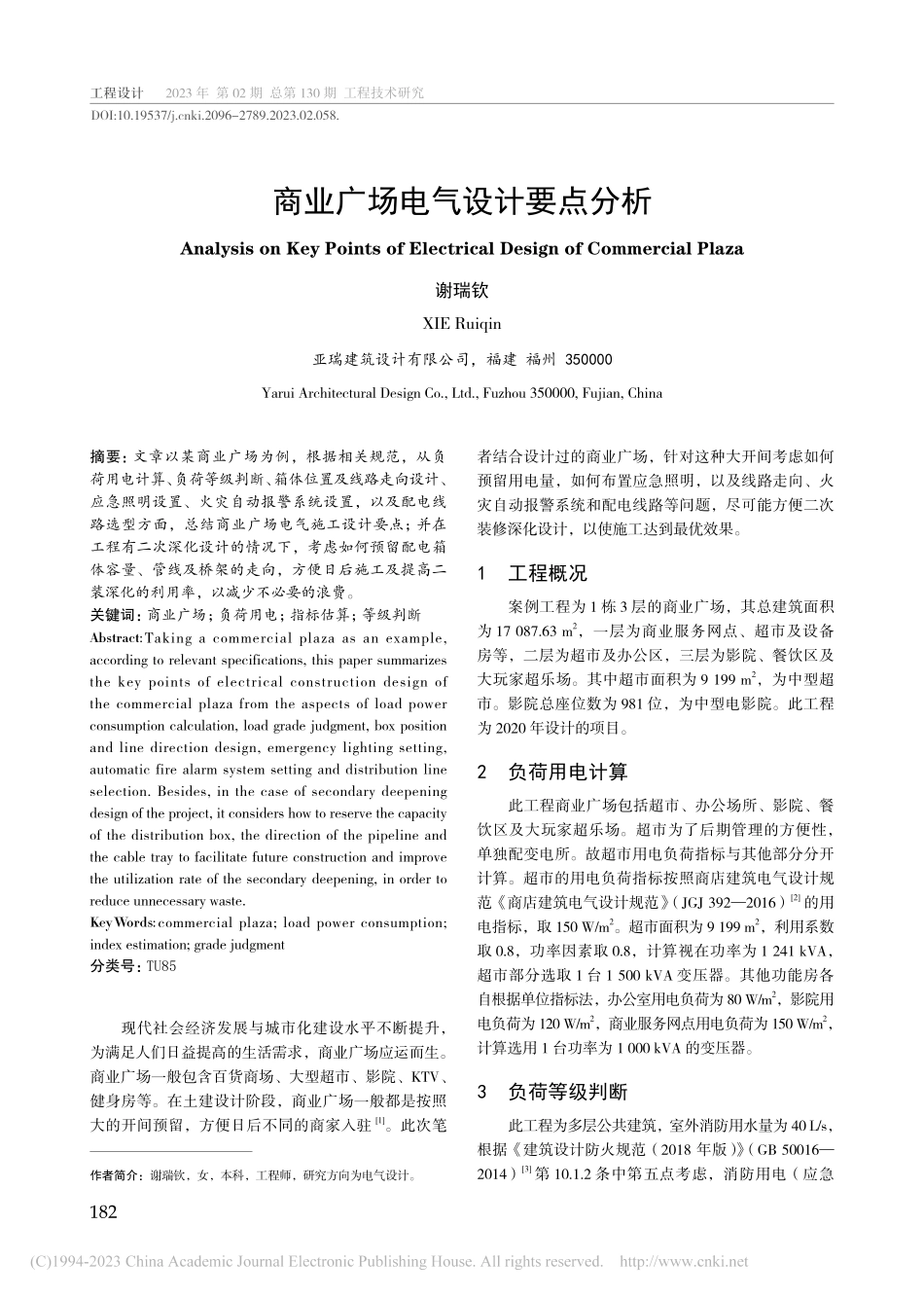

182工程设计 2023 年 第 02 期 总第 130 期 工程技术研究现代社会经济发展与城市化建设水平不断提升，为满足人们日益提高的生活需求，商业广场应运而生。商业广场一般包含百货商场、大型超市、影院、KTV、健身房等。在土建设计阶段，商业广场一般都是按照大的开间预留，方便日后不同的商家入驻1。此次笔商业广场电气设计要点分析谢瑞钦亚瑞建筑设计有限公司，福建 福州 350000Analysis on Key Points of Electrical Design of Commercial PlazaXIE RuiqinYarui Architectural Design Co.,Ltd.,Fuzhou 350000,Fujian,China058.DOI:10.19537/ki.2096-2789.2023.02.作者简介：谢瑞钦，女，本科，工程师，研究方向为电气设计。者结合设计过的商业广场，针对这种大开间考虑如何预留用电量，如何布置应急照明，以及线路走向、火灾自动报警系统和配电线路等问题，尽可能方便二次装修深化设计，以使施工达到最优效果。1 工程概况案例工程为 1 栋 3 层的商业广场，其总建筑面积为 17 087.63 m2，一层为商业服务网点、超市及设备房等，二层为超市及办公区，三层为影院、餐饮区及大玩家超乐场。其中超市面积为 9 199 m2，为中型超市。影院总座位数为 981 位，为中型电影院。此工程为 2020 年设计的项目。2 负荷用电计算此工程商业广场包括超市、办公场所、影院、餐饮区及大玩家超乐场。超市为了后期管理的方便性，单独配变电所。故超市用电负荷指标与其他部分分开计算。超市的用电负荷指标按照商店建筑电气设计规范商店建筑电气设计规范（JGJ 3922016）2的用电指标，取 150 W/m2。超市面积为 9 199 m2，利用系数取 0.8，功率因素取 0.8，计算视在功率为 1 241 kVA，超市部分选取 1 台 1 500 kVA 变压器。其他功能房各自根据单位指标法，办公室用电负荷为 80 W/m2，影院用电负荷为 120 W/m2，商业服务网点用电负荷为 150 W/m2，计算选用 1 台功率为 1 000 kVA 的变压器。3 负荷等级判断此工程为多层公共建筑，室外消防用水量为 40 L/s，根据建筑设计防火规范（2018 年版）（GB 500162014）3第 10.1.2 条中第五点考虑，消防用电（应急摘要：文章以某商业广场为例，根据相关规范，从负荷用电计算、负荷等级判断、箱体位置及线路走向设计、应急照明设置、火灾自动报警系统设置，以及配电线路选型方面，总结商业广场电气施工设计要点；并在工程有二次深化设计的情况下，考虑如何预留配电箱体容量、管线及桥架的走向，方便日后施工及提高二装深化的利用率，以减少不必要的浪费。关键词：商业广场；负荷用电；指标估算；等级判断Abstract:Taking a commercial plaza as an example,according to relevant specifications,this paper summarizes the key points of electrical construction design of the commercial plaza from the aspects of load power consumption calculation,load grade judgment,box position and line direction design,emergency lighting setting,automatic fire alarm system setting and distribution line selection.Besides,in the case of secondary deepening design of the project,it considers how to reserve the capacity of the distribution box,the direction of the pipeline and the cable tray to facilitate future construction and improve the utilization rate of the secondary deepening,in order to reduce unnecessary waste.Key Words:commercial plaza;load power consumption;index estimation;grade judgment分类号：TU85183工程设计工程技术研究 第 8 卷 总第 130 期 2023 年 1 月照明、消防设备用电、火灾自动报警）负荷等级为二级。根据民用建筑电气设计标准（GB 513482019）4附录 A 各建筑物的主要用电负荷分级表中第 14 条，商场、百货商店、超市等经营管理用计算机系统用电为一级，门厅公共楼梯及主要通道的照明及乘客电梯、自动扶梯及空调用电为二级。此工程从市政引入两路 10 kV 高压电源，两路高压电源同时供电。高压、低压均采用单母线分段的接线方式。在一层设置开闭所、变电所、超市专用变电所，为进一步保证消防负荷及部分一级负荷供电可靠性，在一层设置应急自启动闭式水循环风冷柴油发电机组 1 000 kW，机组在市电停电后 30 s 内自动投入供电，其相序应与市电相序一致。经营用电一级负荷采用业主自备 UPS 或 EPS 满足此项。4 箱体位置及线路走向设计现以一层为例，大致说明箱体设置及线路的走向。其他两层类似思路，不再重复说明。一层四周为商业服务网点，中心部分超市，改层防火示意图如图 1 所示。商业及超市按照毛坯房交房标准，仅预留配电箱体。出线由业主二次深化。为了节省线路及压降的损耗，商业箱体尽量靠近商业集中电表箱的墙面上，根据一层商业服务网点的布局，在西南角位置设置一个商业集中电表箱，负责西南角部分服务网点的供电。在东北角位置设置一个商业集中电表箱，负责附近区域服务网点的供电。从集中电表箱至服务网点的电源线路，采用导线穿管经覆土层手孔井暗敷设引至。超市区域设置一个配电间。配电间预留超市照明插座箱。内部布局业主根据后期规划再分隔。普通照明、插座等仅在箱体内预留电源。按照 50 W/m2预留用电容量（空调动力单独配电）。为方便业主二次深化时走线，避免造成不必要的浪费，平面线路走向仅在超市四周预留桥架空调动力配电根据暖通提供末端点位，一次配电到位。5 应急照明设置5.1 应急照明供电设置此工程应急照明负荷等级为二级，考虑到此工程为人员密集型场所，应急照明配电由变电所双回路供电，其配电如图 2 所示。5.2 集中电源、应急照明灯设置根据消防应急照明和疏散指示系统技术标准（GB 513092018）5中第 3.1.2 条规定，设有消防控制室的场所应选择集中控制型系统。此工程设有消防控制室，故应急照明采用集中控制型。应急灯具的电源由主电源和蓄电池电源组成，蓄电池的供电方式为集中电源供电。由集中电源提供灯具的主电源和蓄电池电源，在集中电源内部实现输出灯具主电源和蓄电池电源转换后，应由同一配电回路为灯具供电。此工程为方便维护及检修，在每个防火分区内设置集中电源箱。一层设置 3 个集中电源箱：两侧商业集中配电间里各设置 1 个，超市配电间内设置 1 个。二层为 2 个防火分区，超市区及办公室区配电间内各设置 1 个集中电源箱。三层为 2 个防火分区，影院区及休闲区配电间内各设置 1 个集中电源箱。应急照明集中电源箱由一层的应急照明箱专线配电。此工程在公共走道、楼梯间、服务网点内部、超市内部、消控中心、发电机房及变电所等场所设置应急照明灯。各个回路均计算复核额定功率不超过 6 A，各个防火分区末端的应急照明灯直接引自此防火分区内的集中电源箱。5.3 蓄电池供电持续工作时间设置此工程应急照明启动后，在蓄电池电源供电时的持续工作时间满足消防应急照明和疏散指示系统技术标准（GB 513092018）5中 3.2.4 规定，还需满足 3.6.6 条在非火灾状态下，系统主电源断电后应急照图 1 一层防火分区示意图图 2 应急照明配电干线图一层超市防火分区 1（S=3 371.63 m2）防火分区 2（S=2 378.14 m2）所有店面为一个独立的防火分区（含二层店面）楼梯间楼梯间楼梯间楼梯间楼梯间楼梯间店面店面店面店面店面店面店面店面店面店面自动人行道（S=110.90 m2）1ELB1（0.5 kW）1ELB2（0.5 kW）1ELB3（0.5 kW）2ELB1（0.5 kW）3ELB1（0.5 kW）3ELB2（0.5 kW）3ELBB1（0.5 kW）引自超市变电所应急母线引自超市变电所普通母线WBZB-YJY-0.6/1KV-516 CT/WCWBZB-YJY-0.6/1KV-516 CT/WC1AEL184工程设计 2023 年 第 02 期 总第 130 期 工程技术研究明需持续的时间。因此，此工程应急照明持续时间考虑为 60 min+30 min=90 min。另外，根据建筑设计防火规范（2018 年版）（GB 500162014）3第 10.3.6 条规定：此工程在超市走道、影院的疏散走道和主要疏散路径的地面上，增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。6 火灾自动报警系统设置根据建筑设计防火规范（2018年版）（GB 50016 2014）3中 8.4.13 中第 8 小点及第 13 小点，此工程需要设置火灾自动报警系统。此工程采用集中报警系统，设有 1 个消控中心，系统由火灾自动报警系统、消防联动控制系统、消防电源监视系统、消防应急照明和疏散指示系统控制装置、气体灭火控制系统、防火门控制及监视系统、消防专用电话系统、火灾警报和消防应急广播系统、漏电火灾报警系统组成6。布点原则如下：此工程为超市及电影院，超市里多存有食品、日用品、酒类等物品，其中部分房间可能作为仓储使用。发生火灾时，初期有阴燃阶段，并产生大量的烟和热，所以选用感烟火灾探测器。在疏散通道或出入口处设置手动火灾报警按钮，从一个手动火灾报警按钮布行距离不超过 30 m 的范围内增设动火灾报警按钮；在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位设置火灾光警报器，且不与安全出口指示标志灯具设置在同一面墙上；在公共部分设置应急广播，采用额定功率为 3 W 的吸顶式扬声器7。扬声器之间间距不超过 25 m，扬声器距走道末端距离小于 12.5 m，影院部分考虑美观及实用性，扬声器采用壁挂式安装。消防专用电话分机设置于消防水泵房、发电机房、变配电室、计算机网络机房、主要通风和空调机房、防排烟机房、消防电梯机房等，且在手动火灾报警按钮或消火栓按钮等处设置电话插孔，并选择带有电话插孔的手动火灾报警按钮。其余末端点位就是与电气相关的设备，如消火栓、水流指示器、防火阀等8。在每个防火分区设置消防接线箱，此防火分区内的火灾探测器、手动火灾报警按钮和模块等消防设备从消防接线箱引接，并在总线上设置短路隔离器，每个隔离器连接的末端消防设备不超过 32 点。报警回路总线总的设备点数不超过 200 点，并预留 10%的余量。此工程一层设有 2 条报警总线，二、三层也各自设有2 条报警总线。此工程为毛坯交房，烟感等根据结构梁位图进行布置。二次装修深化时，可以根据实际需求做相应的调整。7 设备配电线路选型此工程消防负荷等级为二级，且为人员密集场所，消防设备电源干线采用 BTTVZ-0.6/1KV，消防配电支线采用 WDZN-BYJ 无卤低烟阻燃耐火型导线。火灾自动报警系统的报警总线选择燃烧性能 B1 级的电线、电缆。非消防线路干线采用 WDZB-YJY 无卤低烟阻燃电缆。支线采用 WDZB-BYJ 无卤低烟阻燃导线。8
