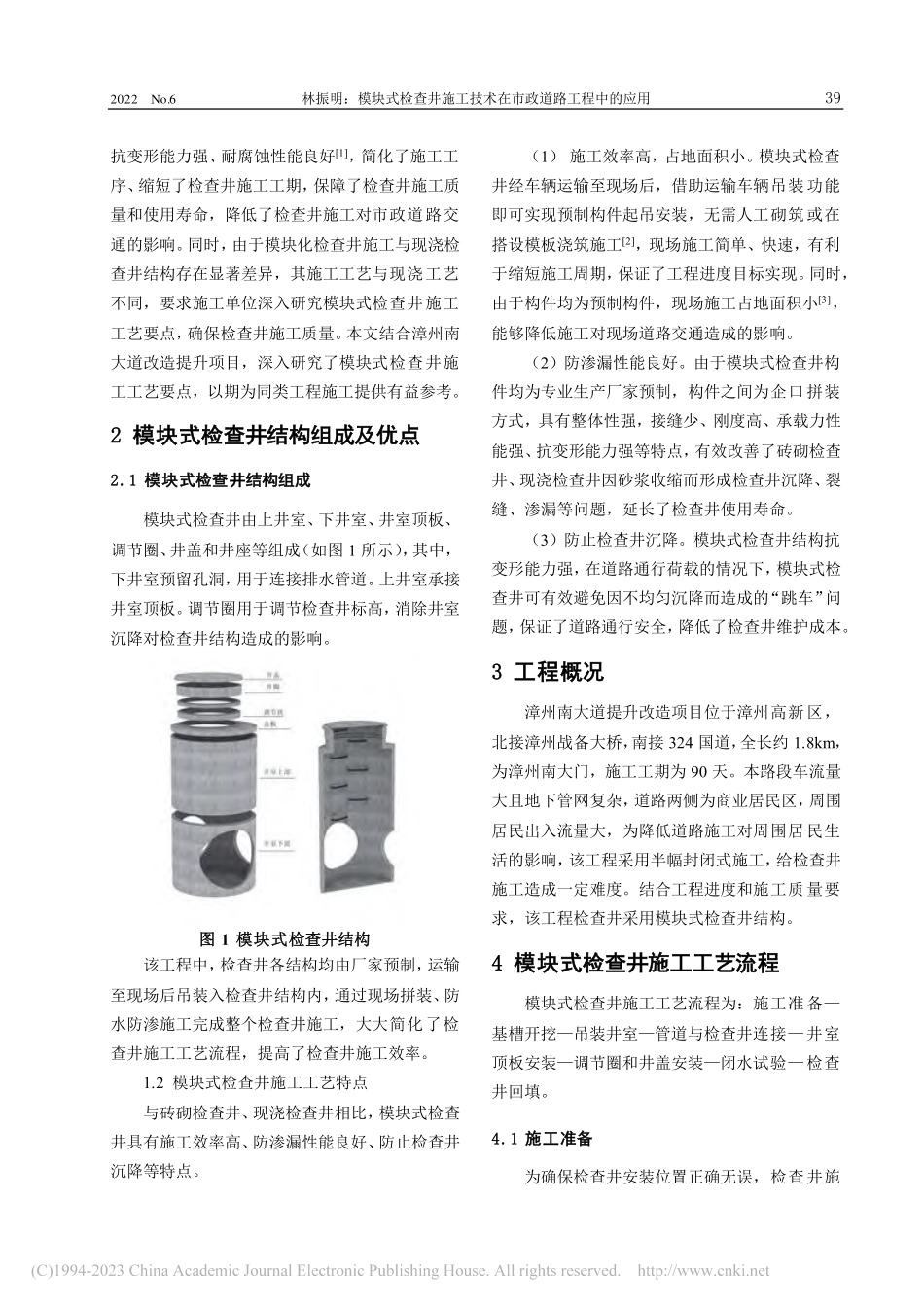

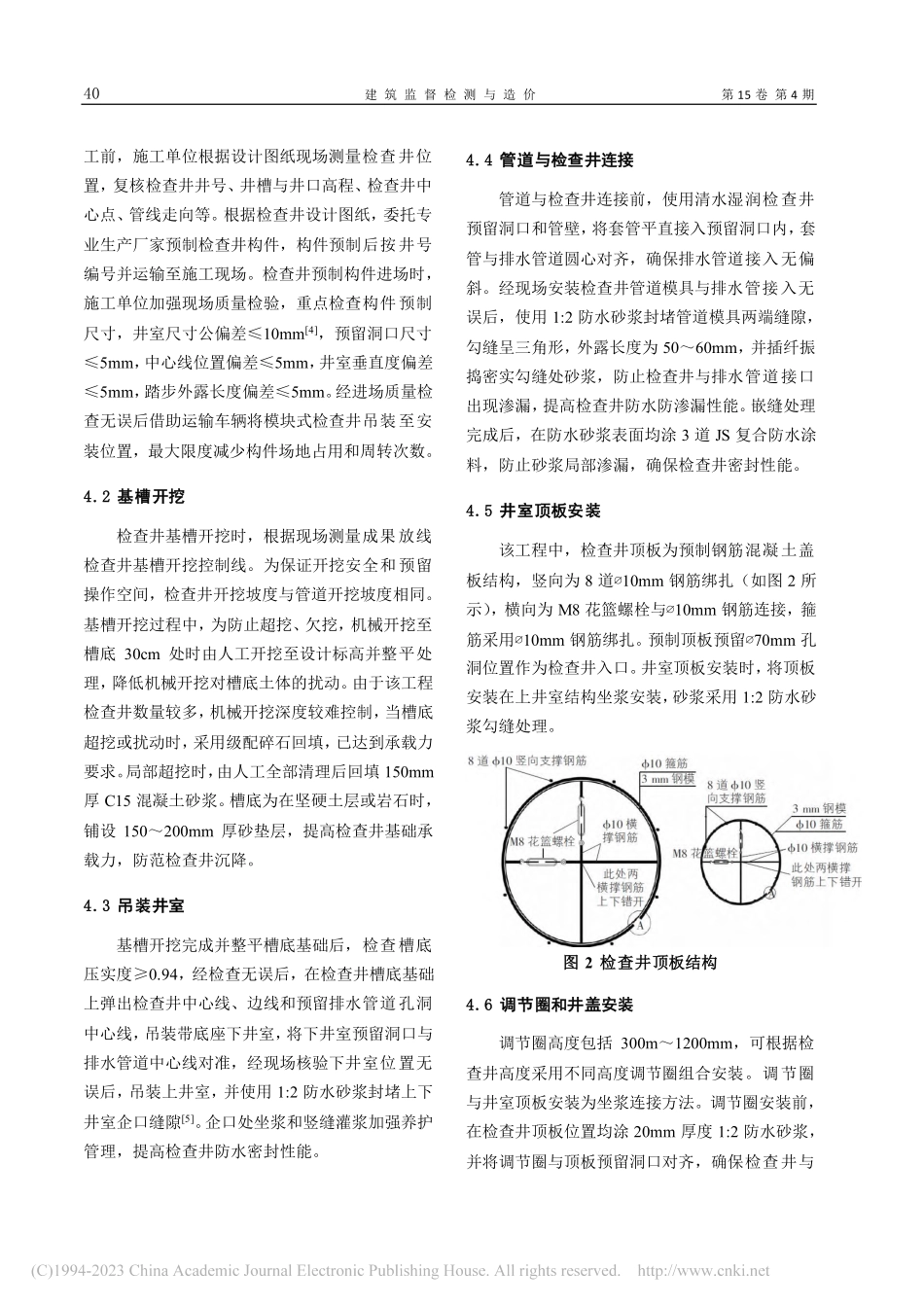

建 筑 监 督 检 测 与 造 价 第 15 卷 第 6 期 38 Supervision Test and Cost of Construction 2022 年 12 月 作者简介：林振明（1987-，男，汉族，福建漳州人，本科，工程师，现主要从事市政工程施工与管理等工作 模块式检查井施工技术在市政道路工程中的应用模块式检查井施工技术在市政道路工程中的应用 林振明（福建南建建设发展有限责任公司，福建 南安 362300）摘要：摘要：在市政道路工程中，检查井施工质量对排水系统和道路通行安全影响显著，如检查井出现渗漏或不均匀沉降等问题，可能影响市政排水系统运行维护，并可能引发道路交通事故。检查井结构多为砖砌检查井、现浇检查井结构，其施工工序多，施工质量主要受施工人员技术水平影响，模块式检查井为预制检查井结构，通过将检查井分为上下井室和调节圈结构，并由专业厂家预制，能够降低检查井渗漏和不均匀沉降风险。本文结合漳州南大道改造提升项目，深入分析了模块式检查井技术优势，并详细阐述了模块式检查井施工技术要点和质量控制要点，以期为市政道路工程施工提供有益参考。关键词：关键词：市政道路；检查井；模块式；沉降 中图分类号：中图分类号：TU997 文献标识码：文献标识码：A 文章编号：文章编号：1674-2133（2022）06-38-05 Application of modular inspection well construction technology in municipal road engineering LIN Zhen-ming（Fujian Nanjian Construction Development Co.,Ltd.,Nanan,Fujian 362300,China）-Abstract:in municipal road engineering,the construction quality of inspection wells has a significant impact on the drainage system and road traffic safety.For example,the leakage or uneven settlement of inspection wells may affect the operation and maintenance of municipal drainage system and may cause road traffic accidents.The inspection well structure is mostly brick inspection well and cast-in-place inspection well structure,with many construction processes,and the construction quality is mainly affected by the technical level of the construction personnel.The modular inspection well is a prefabricated inspection well structure.By dividing the inspection well into upper and lower well chambers and regulating ring structures,and prefabricating by professional manufacturers,the leakage and uneven settlement risks of the inspection well can be reduced.Combined with the reconstruction and upgrading project of Zhangzhou South Avenue,this paper deeply analyzes the technical advantages of the modular manhole,and expounds in detail the key points of the construction technology and quality control of the modular manhole,in order to provide a useful reference for the construction of municipal road engineering.Key words:municipal roads;Inspection well;Modular；settlements 1 1 前言前言 在市政道路施工中，检查井多为砖砌结构、现浇结构，具有施工工序多，施工工艺繁琐、井体强度低、对道路交通影响大等缺点，不利于市政道路工程施工进度管理和市政道路工程检查维护。模块化检查井是一种预制检查井结构，通过专业生产厂家预制后运输至施工现场，其预制整体性强、2022 No.6 林振明：模块式检查井施工技术在市政道路工程中的应用 39 抗变形能力强、耐腐蚀性能良好1，简化了施工工序、缩短了检查井施工工期，保障了检查井施工质量和使用寿命，降低了检查井施工对市政道路交通的影响。同时，由于模块化检查井施工与现浇检查井结构存在显著差异，其施工工艺与现浇工艺不同，要求施工单位深入研究模块式检查井施工工艺要点，确保检查井施工质量。本文结合漳州南大道改造提升项目，深入研究了模块式检查井施工工艺要点，以期为同类工程施工提供有益参考。2 2 模块式检查井结构组成及优点模块式检查井结构组成及优点 2 2.1.1 模块式检查井结构组成模块式检查井结构组成 模块式检查井由上井室、下井室、井室顶板、调节圈、井盖和井座等组成（如图 1 所示），其中，下井室预留孔洞，用于连接排水管道。上井室承接井室顶板。调节圈用于调节检查井标高，消除井室沉降对检查井结构造成的影响。图图 1 模块式检查井结构模块式检查井结构 该工程中，检查井各结构均由厂家预制，运输至现场后吊装入检查井结构内，通过现场拼装、防水防渗施工完成整个检查井施工，大大简化了检查井施工工艺流程，提高了检查井施工效率。1.2 模块式检查井施工工艺特点 与砖砌检查井、现浇检查井相比，模块式检查井具有施工效率高、防渗漏性能良好、防止检查井沉降等特点。（1）施工效率高，占地面积小。模块式检查井经车辆运输至现场后，借助运输车辆吊装功能即可实现预制构件起吊安装，无需人工砌筑或在搭设模板浇筑施工2，现场施工简单、快速，有利于缩短施工周期，保证了工程进度目标实现。同时，由于构件均为预制构件，现场施工占地面积小3，能够降低施工对现场道路交通造成的影响。（2）防渗漏性能良好。由于模块式检查井构件均为专业生产厂家预制，构件之间为企口拼装方式，具有整体性强，接缝少、刚度高、承载力性能强、抗变形能力强等特点，有效改善了砖砌检查井、现浇检查井因砂浆收缩而形成检查井沉降、裂缝、渗漏等问题，延长了检查井使用寿命。（3）防止检查井沉降。模块式检查井结构抗变形能力强，在道路通行荷载的情况下，模块式检查井可有效避免因不均匀沉降而造成的“跳车”问题，保证了道路通行安全，降低了检查井维护成本。3 3 工程概况工程概况 漳州南大道提升改造项目位于漳州高新区，北接漳州战备大桥，南接 324 国道，全长约 1.8km，为漳州南大门，施工工期为 90 天。本路段车流量大且地下管网复杂，道路两侧为商业居民区，周围居民出入流量大，为降低道路施工对周围居民生活的影响，该工程采用半幅封闭式施工，给检查井施工造成一定难度。结合工程进度和施工质量要求，该工程检查井采用模块式检查井结构。4 4 模块式检查井施工工艺流程模块式检查井施工工艺流程 模块式检查井施工工艺流程为：施工准备基槽开挖吊装井室管道与检查井连接井室顶板安装调节圈和井盖安装闭水试验检查井回填。4 4.1.1 施工准备施工准备 为确保检查井安装位置正确无误，检查井施 40 建 筑 监 督 检 测 与 造 价 第 15 卷 第 4 期 工前，施工单位根据设计图纸现场测量检查井位置，复核检查井井号、井槽与井口高程、检查井中心点、管线走向等。根据检查井设计图纸，委托专业生产厂家预制检查井构件，构件预制后按井号编号并运输至施工现场。检查井预制构件进场时，施工单位加强现场质量检验，重点检查构件预制尺寸，井室尺寸公偏差10mm4，预留洞口尺寸5mm，中心线位置偏差5mm，井室垂直度偏差5mm，踏步外露长度偏差5mm。经进场质量检查无误后借助运输车辆将模块式检查井吊装至安装位置，最大限度减少构件场地占用和周转次数。4 4.2.2 基槽开挖基槽开挖 检查井基槽开挖时，根据现场测量成果放线检查井基槽开挖控制线。为保证开挖安全和预留操作空间，检查井开挖坡度与管道开挖坡度相同。基槽开挖过程中，为防止超挖、欠挖，机械开挖至槽底 30cm 处时由人工开挖至设计标高并整平处理，降低机械开挖对槽底土体的扰动。由于该工程检查井数量较多，机械开挖深度较难控制，当槽底超挖或扰动时，采用级配碎石回填，已达到承载力要求。局部超挖时，由人工全部清理后回填 150mm厚 C15 混凝土砂浆。槽底为在坚硬土层或岩石时，铺设 150200mm 厚砂垫层，提高检查井基础承载力，防范检查井沉降。4 4.3.3 吊装井室吊装井室 基槽开挖完成并整平槽底基础后，检查槽底压实度0.94，经检查无误后，在检查井槽底基础上弹出检查井中心线、边线和预留排水管道孔洞中心线，吊装带底座下井室，将下井室预留洞口与排水管道中心线对准，经现场核验下井室位置无误后，吊装上井室，并使用 1:2 防水砂浆封堵上下井室企口缝隙5。企口处坐浆和竖缝灌浆加强养护管理，提高检查井防水密封性能。4 4.4.4 管道与检查井连接管道与检查井连接 管道与检查井连接前，使用清水湿润检查井预留洞口和管壁，将套管平直接入预留洞口内，套管与排水管道圆心对齐，确保排水管道接入无偏斜。经现场安装检查井管道模具与排水管接入无误后，使用 1:2 防水砂浆封堵管道模具两端缝隙，勾缝呈三角形，外露长度为 5060mm，并插纤振捣密实勾缝处砂浆，防止检查井与排水管道接口出现渗漏，提高检查井防水防渗漏性能。嵌缝处理完成后，在防水砂浆表面均涂 3 道 JS 复合防水涂料，防止砂浆局部渗漏，确保检查井密封性能。4 4.5.5 井室顶板安装井室顶板安装 该工程中，检查井顶板为预制钢筋混凝土盖板结构，竖向为 8 道10mm 钢筋绑扎（如图 2 所示），横向为 M8 花篮螺栓与10mm 钢筋连接，箍筋采用10mm 钢筋绑扎。预制顶板预留70mm 孔洞位置作为检查井入口。井室顶板安装时，将顶板安装在上井室结构坐浆安装，砂浆采用 1:2 防水砂浆勾缝处理。图图 2 检查井顶板结构检查井顶板结构 4 4.6.6 调节圈和井盖安装调节圈和井盖安装 调节圈高度包括 300m1200mm，可根据检查井高度采用不同高度调节圈组合安装。调节圈与井室顶板安装为坐浆连接方法。调节圈安装前，在检查井顶板位置均涂 20mm 厚度 1:2 防水砂浆，并将调节圈与顶板预留洞口对齐，确保检查井与 2022 No.6 林振明：模块式检查井施工技术在市政道路工程中的应用 41 预留洞口无偏心位移。待调节圈调整到位后，使用防水砂浆勾缝，勾缝厚度为 1015mm，将井座和井盖安装在调节圈上，井座与调节圈采用 M20 锚栓固定6，并使用防水砂浆勾缝。检查井井盖与路面高程偏差5mm，检查井井盖销轴方向设置在来车方向，防止井盖承受荷载时出现影响行车安全。检查井安装到位后，为确保施工质量，施工单位加强现场管理，检查井周围搭设围挡防护措施，检查井安装 7d 内禁止上人，防止因荷载影响检查井防水性能，造成检查井投用后出现渗漏。养护期内定期洒水
