新能源运维公司（沂水）检修基地企业标准 QCRPHDYWB 2203.06.03-2017 闭锁管理标准.pdf

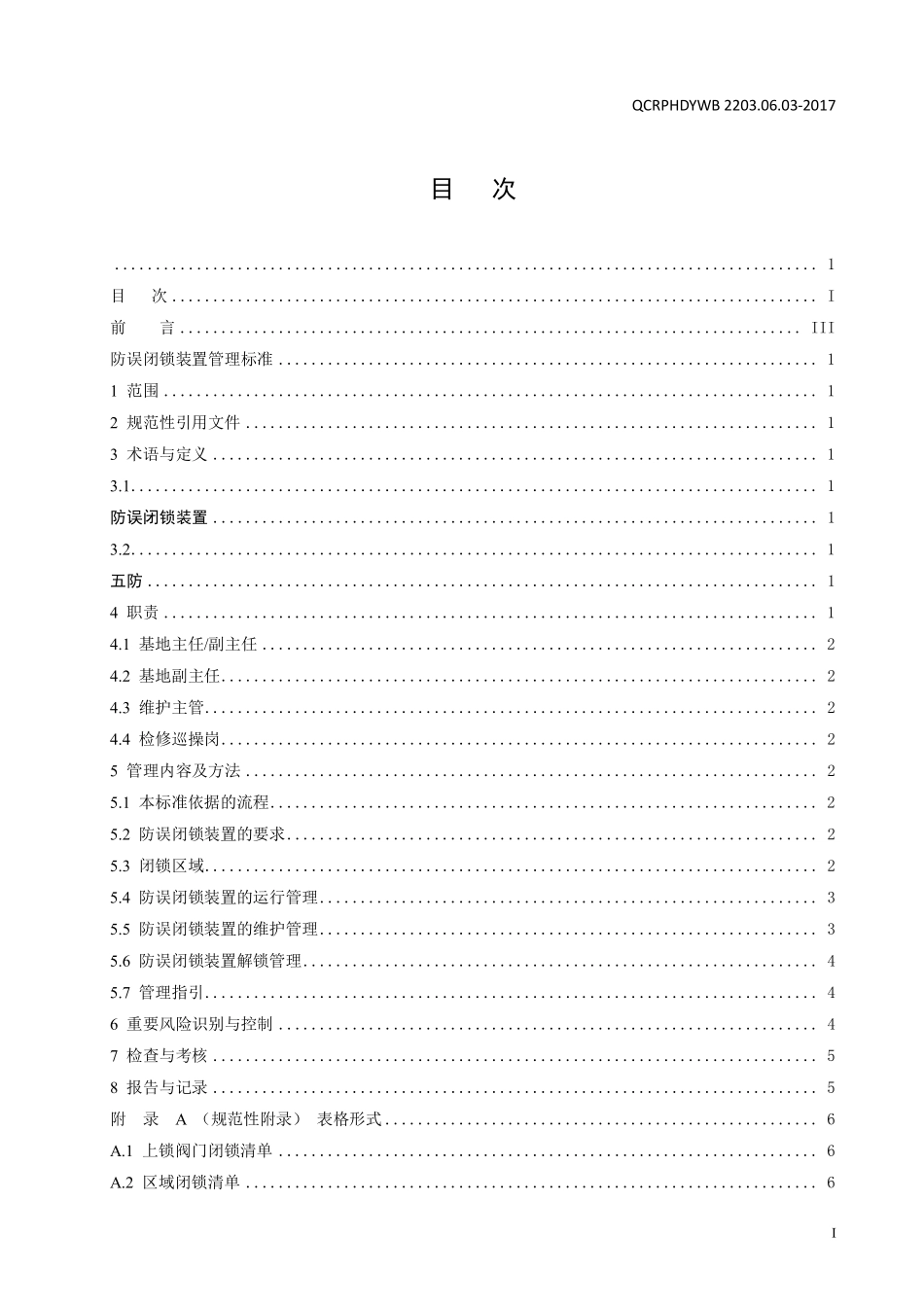

Q/CRPHDYWB 新能源运维公司（沂水）检修基地企业标准 Q/CRPHDYWB 2203.06.03-2017 闭锁管理标准 2017-11-10 发布 2017-11-12 实施新能源运维公司（沂水）检修基地 发 布 _ _ QCRPHDYWB 2203.06.03-2017 I 目 次 .1 目 次.I 前 言.III 防误闭锁装置管理标准.1 1 范围.1 2 规范性引用文件.1 3 术语与定义.1 .1 3.1防误闭锁装置.1 .1 3.2五防.1 4 职责.1 基地主任/副主任.2 4.1 基地副主任.2 4.2 维护主管.2 4.3 检修巡操岗.2 4.45 管理内容及方法.2 本标准依据的流程.2 5.1 防误闭锁装置的要求.2 5.2 闭锁区域.2 5.3 防误闭锁装置的运行管理.3 5.4 防误闭锁装置的维护管理.3 5.5 防误闭锁装置解锁管理.4 5.6 管理指引.4 5.76 重要风险识别与控制.4 7 检查与考核.5 8 报告与记录.5 附 录 A（规范性附录）表格形式.6 A.1 上锁阀门闭锁清单.6 A.2 区域闭锁清单.6 QCRPHDYWB 2203.06.03-2017 II A.3 开关刀闸闭锁清单.7 A.4 风机、电气机械闭锁（挂锁）清单.7 A.5“五防”解锁钥匙使用登记本.8 附 录 B（资料性附录）电气五防解锁操作指引卡.9 QCRPHDYWB 2203.06.03-2017 III 前 言 为贯彻落实“安全第一、预防为主、综合治理”的安全生产方针，规范华润电力华东大区新能源运维公司（沂水）检修基地防误闭锁装置管理，特制定本标准。本标准有华润电力华东大区新能源运维公司（沂水）检修基地提出并归口管理 本标准由华润电力华东大区新能源运维公司（沂水）检修基地组织起草。本标准的主要起草人：张立强 本标准的审核人：刘磊、党旭亮、张立强、罗鹏 本标准的审定人：魏兴华、赵小波 本标准的批准人：卢东东 本标准由新能源运维公司（沂水）检修基地归口管理。本标准2017年首次发布。QCRPHDYWB 2203.06.03-2017 1 防误闭锁装置管理标准 1 范围 本标准规定了华润电力华东大区新能源运维公司（沂水）检修基地（简称“基地”，下同）防误锁装置运行管理的职责、管理活动的内容与方法、重要风险识别与控制、检查与考核、报告与记录等要求。本标准适用于（沂水）检修基地防误闭锁装置的管理。2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB 26860 电力安全工作规程（发电厂和变电站电气部分）DL/T687 微机型防止电气误操作系统通用技术条件 DL/T995 继电保护及电网安全自动装置检验规程 DL/T 666 风力发电场运行规程 Q/CRNE 202.016 电气防误锁装置管理标准 QCRPHDYWB 2203.06.02-2017 三制管理标准 QCRPHDYWB 2205.07.02-2017 设备缺陷管理标准 3 术语与定义 下列术语和定义适用于本标准。3.1 防误闭锁装置 包括电气五防闭锁系统；110kV开关、闸刀、接地闸刀闭锁；出口闸刀、接地闸刀闭锁；35kV、400V开关柜闭锁；工作电源箱、检修箱柜门管理闭锁；110kV构架防攀爬闭锁；升压站、配电室管理闭锁；重要/危急阀门闭锁管理。3.2 五防 防止误分合断路器、防止误拉合隔离开关、防止误入带电间隔、防止带电装设接地线（合接地刀闸）、防止带地线合断路器。4 职责 QCRPHDYWB 2203.06.03-2017 2 基地主任/副主任 4.1 负责防误闭锁装置解锁操作相关审批。基地副主任 4.2 负责监督对防误闭锁装置的日常维护管理工作。负责审核防误闭锁装置解锁操作。维护主管 4.3 负责组织识别闭锁装置的工作场所和工作范围。负责对防误闭锁装置的现场操作技术培训及防误闭锁装置运行的信息反馈。负责审核防止闭锁装置解锁操作的申请。检修巡操岗 4.4 负责值班期间隔离闭锁管理工作。防误闭锁装置解锁操作申请工作。负责防误闭锁装置的操作、巡视、监视、缺陷填报工作。5 管理内容及方法 本标准依据的流程 5.1 无 防误闭锁装置的要求 5.2 所有的自动和手动闭锁系统都能够控制相应回路中的主机。5.2.1 电力、机械、液压、气动、化学等系统中所有按要求应设闭锁装置的控制开关，都必须安装闭5.2.2 锁装置。设备在维护或检修时，必须将其控制开关闭锁，并设警示牌，工作前检查设备是否处于零能源5.2.3 状态。防误闭锁装置要满足功能需要，并要有足够的机械强度，能够直接控制主机，并有足够的可靠5.2.4 性。防误闭锁装置不能破坏或改变原系统的功能，不能减小或破坏原系统的可靠性和稳定性。5.2.5 闭锁区域 5.3 QCRPHDYWB 2203.06.03-2017 3 维护主管根据电力闭锁管理要求，组织相关人员识别基地防误闭锁装置工作场所和工作范围，5.3.1 建立设备防误闭锁装置台账和区域闭锁台账（见附录 A.1-A.4）。基地防误闭锁装置的工作场所和工作范围应包含以下区域和设备 5.3.2 a)110kV 系统所有开关和刀闸、110kV 构架；b)35kV 母线工作电源进线；c)场区 35kV 设备开关间隔和部分重要 380V 设备开关、风机出口断路器；d)办公和生产区域的照明电源箱、工作电源箱、检修电源箱、临时电源箱；e)重点防火部位、重要生产现场：如升压站站区及设备区围栏、35kV 配电室、继保室、风机；f)重要/危急阀门：如消防水阀门在开启状态加锁防止误关。防误闭锁装置的运行管理 5.4 防误闭锁装置是风电场的主要设备之一，包括微机防误闭锁装置、电气防误闭锁装置、机械5.4.1 防误闭锁装置，其管理应列入变电站的现场规程，明确技术要求、运行巡视要求，并定期维护。定期检查的内容和方法根据产品说明书确定。风电场防误装置与主设备同时设计、同时安装、同时投运，变电站新建、扩建、技改工程的验5.4.2 收，必须包括防误装置的验收。防误装置的检修工作应与主设备的检修项目协调配合，值班人员应每月检查防误装置的运行情5.4.3 况，按风电场运行值班管理标准填写记录。防误装置的缺陷定性应与主设备的缺陷管理相同，其状态评价按设备缺陷管理标准的要求开展。5.4.4 检修、维护人员在工作过程中需要打开检修设备端子箱、刀闸机构箱时，由工作负责人向工作5.4.5 许可人提出并说明开锁原因，由工作许可人核对设备名称、编号，开锁后收回钥匙，工作许可人应同时交待相应的注意事项并采取必要的措施（如退出运行中或禁止操作的刀闸的操作机构电源）。工作结束后，工作许可人应及时将设备恢复原状。“五防”解锁钥匙使用登记本（见附录表 A.5）。在设备检修、维护验收过程中，运维人员应认真核对设备名称、编号、位置，严格执行操作5.4.6 监护制。验收操作过程中应按照正常联锁规则进行操作，如有微机防误闭锁，则应先在微机防误装置主机上进行模拟操作。在检修工作中，检修人员需要进行断路器、隔离开关的分合试验涉及五防紧急解锁时，应由工5.4.7 作许可人和工作负责人共同检查安全措施无误后，经基地主任批准，应由维护主管进行解锁并在现场进行监护。维护主管应组织建立防误闭锁装置资料档案，包括：防误装置有关的管理规定、防误装置厂家5.4.8 有关技术资料、防误装置的解锁记录等。防误闭锁装置的维护管理 5.5 基地主任是变电站防误装置的第一责任人，负责监督对防误闭锁装置的日常维护管理。5.5.1 QCRPHDYWB 2203.06.03-2017 4 维护主管对防误闭锁装置的现场操作技术培训及防误闭锁装置运行的信息反馈。5.5.2 检修巡操人员在操作、巡视发现防误闭锁装置缺陷时，应及时填报、处理。5.5.3 涉及五防闭锁装置检修工作，检修巡操人员应加强监视，防止失效。5.5.4 防误闭锁装置解锁管理 5.6 基地内电气设备上的防误闭锁装置必须备有紧急解锁钥匙，紧急解锁钥匙应放在解锁专用钥匙5.6.1 箱内，任何人不得私藏使用，解锁专用钥匙箱在风电场主控室内。紧急解锁钥匙应封存，不得随意使用，符合下列情况并履行审批手续，经使用人申请、维护主5.6.2 管审核、主任/副主任同意后方可使用紧急解锁钥匙：a)防误闭锁装置故障，引起防误装置失效。b)基地内已经全场停电，确保无误操作的可能。c)在断路器、各类隔离开关检修过程中的试分、试合操作。d)在二次回路上进行调试、试验时。紧急事故处理（威胁人身或设备安全），可先解锁操作后再向基地领导汇报解锁情况。5.6.3 申请解锁操作前应严格执行“三核对”，即核对设备名称、核对设备编号、核对设备实际位置5.6.4 及状态，再确认无误后，由维护主管向主任汇报后，得到批准后方可进行解锁操作。如需解锁操作时，监护人向维护主管申请，维护主管同意后，再向主任/副主任提出申请。操5.6.5 作时应重新“三核对”，操作中严格执行操作监护复诵制。解锁操作完毕后，申请解锁人必须把钥匙放回原位并封存。解锁用具必须严格管理，每次使用紧急解锁钥匙必须在解锁记录簿上做好记录，记录内容应包5.6.6 括：解锁起止时间、解锁设备、解锁原因、解锁人、监护人及批准人。严禁使用非常规解锁用具解锁。管理指引 5.7 根据上述要求，对电气防误闭锁装置的管理，可参考电气五防操作指引卡（见附录B）。6 重要风险识别与控制 表1给出了基于本标准识别的风险及控制。表1 管理流程风险识别及控制 流程目标/要求 关键步骤（编号）与描述 关键步骤 责任部门、岗位 风险事件 风险成因 控制措施 QCRPHDYWB 2203.06.03-2017 5 7 检查与考核 对本标准规定的管理活动进行检查与考核，考核内容如下表2所示：表2 检查与考核内容 8 报告与记录 表3给出了执行本标准形成的报告和记录。表3 报告和记录 序号 编号 名称 填写岗位 保存地点 保存期 1 上锁阀门闭锁清单 运维人员 档案室 长期 2 区域闭锁清单 运维人员 档案室 长期 3 开关刀闸闭锁清单 运维人员 档案室 长期 4 风机、电气机械闭锁（挂锁）清单 运维人员 档案室 长期 5 “五防”解锁钥匙使用登记本 使用人 档案室 3 年 序号 考核项目 考核指标 执行部门 监督部门 QCRPHDYWB 2203.06.03-2017 6 附 录 A（规范性附录）表格形式 A.1 上锁阀门闭锁清单 编号：序号 名称 数量 部位 钥匙保管部位或人员 1 2 3 4 5 6 7 8 9 10 11 12 13 A.2 区域闭锁清单 编号：序号 闭锁地域名称 上锁部位 钥匙保管部位或人员 1 2 3 4 5 6 7 8 9 10 11 12 13 QCRPHDYWB 2203.06.03-2017 7 A.3 开关刀闸闭锁清单 编号：序号 电压等级 安装地点 闭锁类型 1 2 3 4 5 6 7 8 9 10 11 12 13 A.4 风机、电气机械闭锁（挂锁）清单 编号：序号 电压等级 安装地点 闭锁类型 1 2 3 4 5 6 7 8 9 10 11 12 13 QCRPHDYWB 2203.06.03-2017 8 A.5“五防”解锁钥匙使用登记本 编号：序号 解锁操作时间 闭锁恢复时间 解锁原因 解锁人 监护人 审核人 批准人 备注 年 月 日 时 分 月 日 时 分 1 QCRPHDYWB 2203.06.03-2017 9 附 录 B（资料性附录）电气五防解锁操作指引卡 操作起始时间：年 月 日 操作结束时间：年 月 日 设备五防解锁操作指引 五防恢复时间：年 月 日 序号 操作项目 选项 备注 1 此防误装置类型 微机防误闭锁装置 应先在微机防误装置主机上进行模拟操作 电气防误闭锁装置 机械防误闭锁装置 2 开锁原因 已填写在备注栏 是 否 3 工作票编号 已填写在备注栏 是 否 4 操作票编号 已填写在备注栏 是 否
