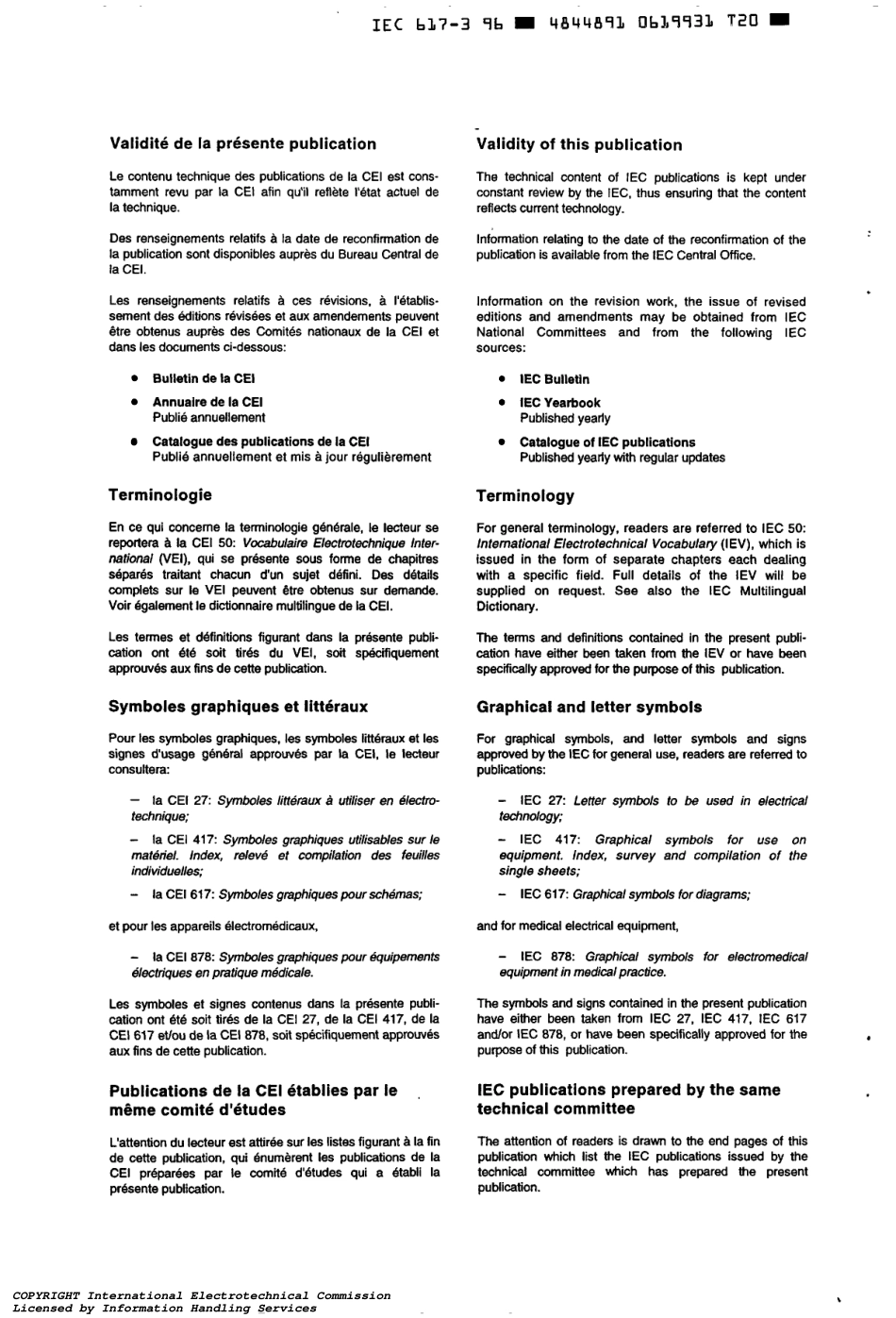

NORME CE1 INTERNATIONALE INTERNATIONAL STANDARD IEC 61 7-3 Deuxime dition Second edition 1996-05 Symboles graphiques pour schmas-Partie 3:Conducteurs et dispositifs de liaison Graphical symbols for diagrams-Part 3:Conductors and connecting devices Numro de rfrence Reference number CEVIEC 617-3:1996 COPYRIGHT International Electrotechnical CommissionLicensed by Information Handling ServicesCOPYRIGHT International Electrotechnical CommissionLicensed by Information Handling ServicesValidit de la prsente publication Le contenu technique des publications de la CE1 est cons-tamment revu par la CE1 afin quil reflte ltat actuel de la technique.Des renseignements relatifs la date de reconfirmation de la publication sont disponibles auprs du Bureau Central de la CEI.Les renseignements relatifs ces revisions.ltablis-sement des ditions rvises et aux amendements peuvent tre obtenus auprs des Comits nationaux de la CE1 et dans les documents u-dessous:Bulletin de la CE1 Annuaire de la CE1 Publi annuellement Catalogue des publications de la CE1 Publi annuellement et mis a jour rgulirement Terminologie En ce qui conceme la terminologie gnrale,le lecteur se reportera la CE1 50 Vocabulaire Electrotechnique Inter-national WEI),qui se prsente sous forme de chapitres spars traitant chacun dun sujet dfini.Des dtails complets sur le VE1 peuvent tre obtenus sur demande.Voir galement le dictionnaire multilingue de la CEI.Les termes et dfinitions figurant dans la prsente publi-cation ont t soit tirs du VEI,soit spcifiquement approuvs aux fins de cette publication.Symboles graphiques et littraux Pour les symboles graphiques,les symboles littraux et les signes dusage gnrai approuvs par la CEI,le lecteur consultera:-la CE1 27:Symboles littraux a utiliser en electro-technique;-la CE1 417:Symboles graphiques utilisables sur le matriel.Index,relev et compilation des feuilles individuelles;-la CE1 61 7:Symboles graphiques pour schmas;et pour les appareils lectrorndicaux,-la CE1 878:Symboles graphiques pour quipements lectriques en pratique mdicale.Les symboles et signes contenus dans la prsente publi-cation ont t soit tirs de la CE1 27,de la CE1 417,de la CE1 617 effou de la CE1 878,soit spcifiquement approuvs aux fins de cette publication.Publications de la CE1 tablies par le mme comit dtudes.Lattention du lecteur est attire sur les listes figurant la fin de cette publication,qui numerent les publications de la CE1 prpares par le comit dtudes qui a tabli la prsente publication.Validity of this publication The technical content of IEC publications is kept under constant review by the IEC,thus ensuring that the content reflects current technology.Infomation relating to the date of the reconfirmation of the publication is available from the IEC Central Office.Information on the revision work,the issue of revised editions and amendments may be obtained from IEC National Committees and from the following IEC sources:IEC Bulletin IECYearbook Catalogue of IEC publications Published yearly Published yearly with regular updates Terminology For general terminology,readers are referred to IEC 50:International Electrotechnical Vocabulary(I EV),which is issued in the form of separate chapters each dealing with a specific field.Full details of the IEV will be supplied on request.See also the IEC Multilingual Dictionary.The tems and definitions contained in the present publi-cation have either been taken from the IEV or have been specifically approved for the purpose of this publication.Graphical and letter symbols For graphical symbols,and letter symbols and signs approved by the IEC for general use,readers are referred to pu blications:-IEC 27 Letter symbols to be used in electrical technology;-IEC 417:Graphical symbols for use on equipment.Index,survey and compilation of the single sheets;-IEC 617 Graphical symbols for diagrams;and for medical electrical equipment,-IEC 878:Graphical symbols for electromedical equipment in medical practice.The symbols and signs contained in the present publication have either been taken from IEC 27,IEC 417,IEC 617 andlor IEC 878,or have been specifically approved for the purpose of this publication.IEC publications prepared by the same technical committee The attention of readers is drawn to the end pages of this publication which list the IEC publications issued by the technical committee which has prepared the present publication.COPYRIGHT International Electrotechnical CommissionLicensed by Information Handling ServicesCOPYRIGHT International Electrotechnical CommissionLicensed by Information Handling Services I E C 637-3%b R 4444891 ObLcE932 967 NORME INTERNATIONALE INTERNATIONAL STANDARD CE1 IEC 61 7-3 Deuxime dition Second edition 1996-05.Symboles graphiques pour schmas-Partie 3:Conducteurs et dispositifs de liaison Graphical symbols for diagrams-Part 3:Conductors and connecting devices O CE1 1996 Droits de reproduction rservs-Copyright-all rights reserved Auaine partle de ne publicalion ne peut tre reproduite ni
