IEC_60617-SIMBOLOS.pdf

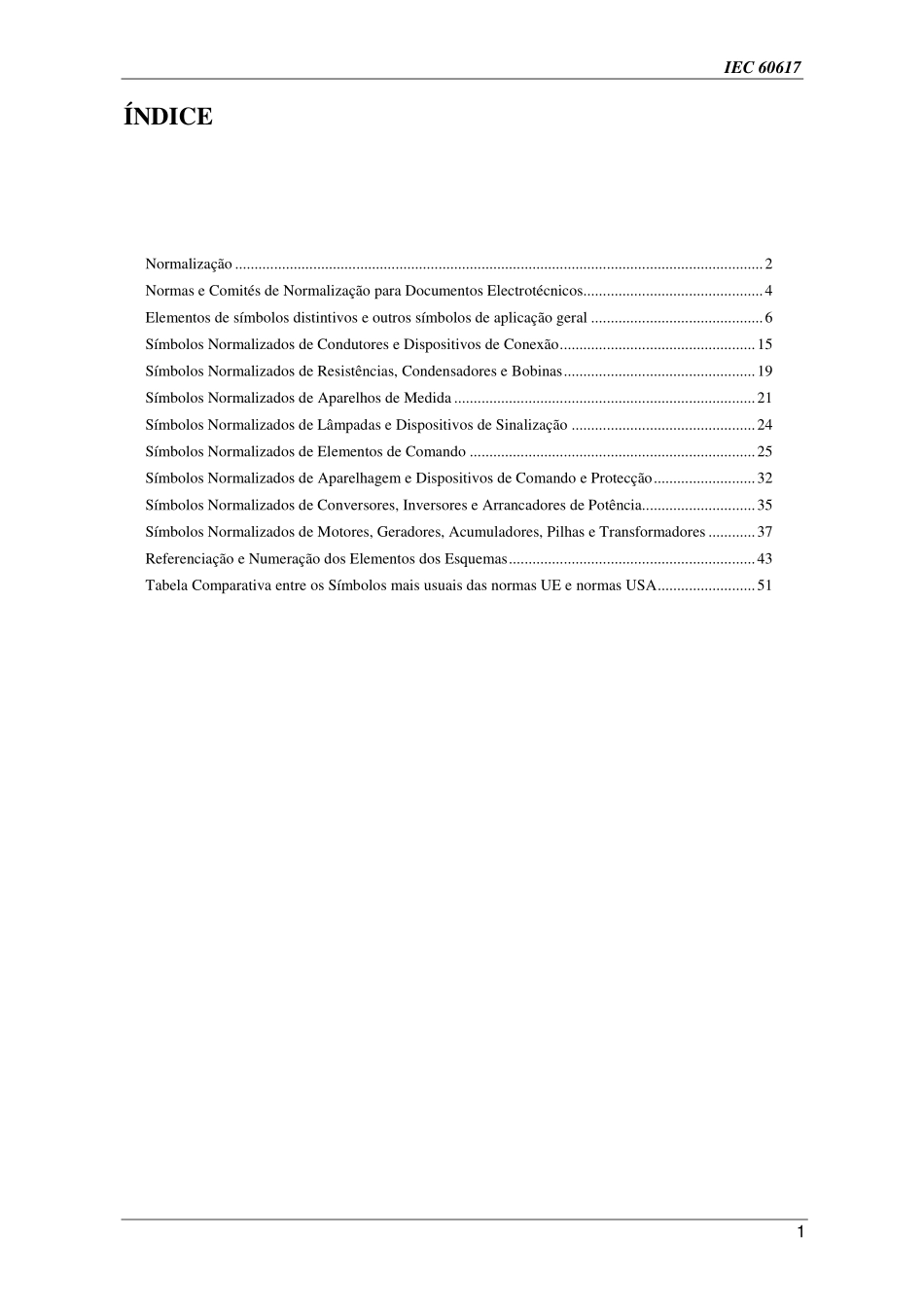

?!?!?IEC 60617 1 NDICE Normalizao.2 Normas e Comits de Normalizao para Documentos Electrotcnicos.4 Elementos de smbolos distintivos e outros smbolos de aplicao geral.6 Smbolos Normalizados de Condutores e Dispositivos de Conexo.15 Smbolos Normalizados de Resistncias,Condensadores e Bobinas.19 Smbolos Normalizados de Aparelhos de Medida.21 Smbolos Normalizados de Lmpadas e Dispositivos de Sinalizao.24 Smbolos Normalizados de Elementos de Comando.25 Smbolos Normalizados de Aparelhagem e Dispositivos de Comando e Proteco.32 Smbolos Normalizados de Conversores,Inversores e Arrancadores de Potncia.35 Smbolos Normalizados de Motores,Geradores,Acumuladores,Pilhas e Transformadores.37 Referenciao e Numerao dos Elementos dos Esquemas.43 Tabela Comparativa entre os Smbolos mais usuais das normas UE e normas USA.51 IEC 60617 2 NORMALIZAO A Normalizao uma actividade conducente obteno de solues para problemas de carcter repetitivo,essencialmente no mbito da cincia da tcnica e da economia,com vista realizao do grau ptimo de organizao num dado domnio.Consiste em geral,da elaborao,publicao e promoo do emprego das normas.A elaborao e aprovao de normas tem por finalidade a racionalizao e a simplificao de processos,componentes,produtos e servios.Permite uma maior facilidade de entendimento e visa o estabelecimento de parmetros a utilizar em aces de avaliao da conformidade.O IPQ(Instituto Portugus de Qualidade),como Organismo Nacional de Normalizao(ONN),coordena,directamente ou com a colaborao de Organismos de Normalizao Sectorial(ONS)por ele reconhecidos,a actividade normativa nacional,da sua responsabilidade a preparao do Programa Anual de Normalizao(PAN)o qual apreciado no Conselho Nacional da Qualidade e a aprovao e homologao das Normas Portuguesas(NP).O IPQ,directamente ou por representao delegada em outras entidades pblicas,privadas ou mistas,participa,ou promove a participao nos trabalhos de normalizao compreendidos nas instncias europeias e internacionais.Origens Histricas e Evoluo A histria da Normalizao conta j com cerca de 90 anos.Em 1906,em Londres,criada a Comisso Electrotcnica Internacional(IEC),primeira organizao de normalizao que congrega os esforos de vrios pases no sentido de o mundo dispor de normas de segurana quando se utilizam ou vem a utilizar equipamentos elctricos,face aos riscos que a electricidade envolve.Portugal,atravs da recm-criada Comisso Electrotcnica Portuguesa,veio a aderir IEC em 1929 e manteve-se permanentemente como um dos seus membros.Refira-se que o IPQ actualmente um dos 57 membros da IEC.Em 1946,logo aps a II Guerra Mundial,reuniram-se em Londres delegados de 25 pases,com o objectivo de criar uma nova organizao de mbito internacional,que iria facilitar a coordenao e a unificao internacional de normas industriais.A Organizao Internacional para a Normalizao(ISO)teve o incio formal de actividades a 23 de Fevereiro de 1947,estando assim a celebrar o seu 50 aniversrio.Apesar de ISO poder ser associado denominao da Organizao na lngua inglesa-International Standards Organization-,o termo utilizado,independentemente do idioma,por associao ao grego isos,ou igual.Desde 1946,a ISO foi alargando o seu mbito de actuao,tendo actualmente como membros cerca de 90 organizaes,72 das quais so Organismos Nacionais de Normalizao-como o IPQ em Portugal.De referir que,igualmente,por cada pas,s pode haver uma entidade filiada na ISO.O papel da Unio Europeia na Normalizao Com o advento do Mercado nico Europeu,a normalizao tem vindo a adquirir uma importncia crescente.De um instrumento de harmonizao entre as diferentes prticas e exigncias dos pases-membros,a normalizao europeia evoluiu para um mecanismo de elaborao de normas feitas de novo,em domnios que no tinham sido,at agora,objecto de normalizao(por exemplo nas tecnologias de informao e nas telecomunicaoes).O trabalho da UE na normalizao tem incidido sobre os mais variados sectores de actividade,acompanhando as tendncias de evoluo da economia.Exemplo disto o facto de que actualmente,cerca de 28%das normas resultantes do trabalho de regulamentao realizado escala europeia incidem sobre um sector de ponta,como o das telecomunicaes,frente de sectores tradicionais como a indstria mecnica(19%),agricultura e gneros alimentcios(17%)ou edifcios e construes(15%).IEC 60617 3 neste enquadramento que no incio da dcada de 70 surgem duas organizaes europeias de normalizao-o CEN(Comit Europeu de Normalizao),para os domnios no electrotcnicos,e o CENELEC(Comit Europeu de Normalizao Electrotcnica),para o domnio da electrotecnologia.Portugal integrou o grupo de pases que formaram as referidas organizaes,sendo que o IPQ hoje um dos seus 19 membros.Mais tarde,em 1989,surge o ETSI(Instituto Europeu de Normalizao para as Telecomunicaes)como a 3 organizao europeia de normalizao,esta vocacionada para o domnio das telecomunicaes,em de que Portugal igualmente faz parte desde a sua constituio.Este esforo normativo tem o objectivo de,por um lado,facilitar a livre circulao de bens e de g
