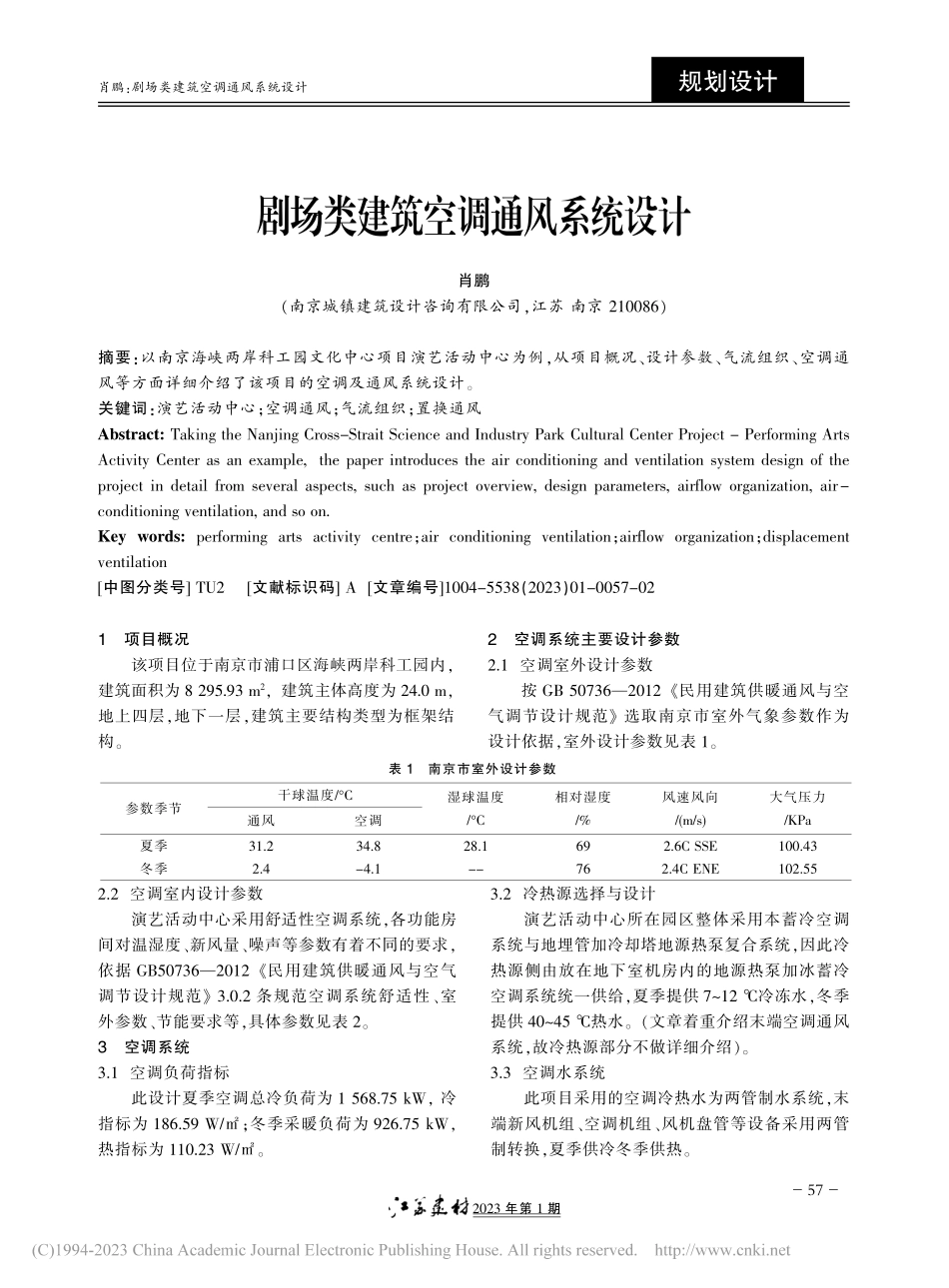

2023年第1期肖鹏：剧场类建筑空调通风系统设计剧场类建筑空调通风系统设计肖鹏（南京城镇建筑设计咨询有限公司，江苏 南京210086）摘要：以南京海峡两岸科工园文化中心项目演艺活动中心为例，从项目概况、设计参数、气流组织、空调通风等方面详细介绍了该项目的空调及通风系统设计。关键词：演艺活动中心；空调通风；气流组织；置换通风Abstract:Taking the Nanjing Cross-Strait Science and Industry Park Cultural Center Project-Performing ArtsActivity Center as an example,the paper introduces the air conditioning and ventilation system design of theproject in detail from several aspects,such as project overview,design parameters,airflow organization,air-conditioning ventilation,and so on.Key words:performing arts activity centre；air conditioning ventilation；airflow organization；displacementventilation中图分类号 TU2文献标识码 A 文章编号1004-5538（2023）01-0057-021项目概况该项目位于南京市浦口区海峡两岸科工园内，建筑面积为8 295.93 m2，建筑主体高度为24.0 m，地上四层，地下一层，建筑主要结构类型为框架结构。2空调系统主要设计参数2.1空调室外设计参数按GB 507362012民用建筑供暖通风与空气调节设计规范 选取南京市室外气象参数作为设计依据，室外设计参数见表1。规划设计表1南京市室外设计参数参数季节干球温度/C湿球温度/C相对湿度/%风速风向/(m/s)大气压力/KPa通风空调夏季冬季31.22.434.8-4.128.1-69762.6C SSE2.4C ENE100.43102.552.2空调室内设计参数演艺活动中心采用舒适性空调系统，各功能房间对温湿度、新风量、噪声等参数有着不同的要求，依据GB507362012民用建筑供暖通风与空气调节设计规范3.0.2条规范空调系统舒适性、室外参数、节能要求等，具体参数见表2。3空调系统3.1空调负荷指标此设计夏季空调总冷负荷为1 568.75 kW，冷指标为186.59 W/；冬季采暖负荷为926.75 kW，热指标为110.23 W/。3.2冷热源选择与设计演艺活动中心所在园区整体采用本蓄冷空调系统与地埋管加冷却塔地源热泵复合系统，因此冷热源侧由放在地下室机房内的地源热泵加冰蓄冷空调系统统一供给，夏季提供712 冷冻水，冬季提供4045 热水。（文章着重介绍末端空调通风系统，故冷热源部分不做详细介绍）。3.3空调水系统此项目采用的空调冷热水为两管制水系统，末端新风机组、空调机组、风机盘管等设备采用两管制转换，夏季供冷冬季供热。57-2023年第1期表2室内设计参数功能用房名称夏 季冬 季噪声/dB(A)新风标准/（m3/h人）温度/C湿度/%温度/C湿度/%办公室走道剧场排练厅化妆间会议室舞台2526252625252560606060606060181818182018203030303030303045503550554535301016401919253.4空调风系统3.4.1舞台区域舞台区域层高，空间大，经过负荷计算及分析，确定采用一次回风低速单风道全空气系统，共设置两台分段式空气处理机组配以低速风管送至舞台区域，同时在送至主舞台区域支管段设置电动阀，便于控制主舞台区域的空调关闭，机组的送风量为25 000 m3/h，新风量为7 500 m3/h。3.4.2观众区域观众区域为高大空间，区域内冷负荷以人员设备及灯具为主而且人员活动量小，基本为静坐状态，此特点适合设置置换通风，因此采用座椅送风口置换通风方式，在满足空调效果的同时还节能环保，共设置两台分段组装式热回收空气处理机组，机组的送风量为41 848 m3/h，新、排风量为12 000 m3/h。3.4.3其他功能房间化妆间、会议室、办公室等层高较低区域采用风机盘管加吊顶式新风机，使各房间对冷热可独立调节。排练厅等层高较高的房间采用吊顶式空调箱配以低速风管送风，新风采用吊顶式新风机。3.5气流组织形式3.5.1舞台区域舞台区域分主台和侧台，主台区域净高22.6m，侧台区域净高10.35 m，主舞台和侧舞台高度相差较大，侧舞台位于主舞台两侧，由于主舞台上部基本无人员逗留，因此主舞台适宜采用分层空调系统，侧舞台于风道上设置温控型旋流风口上送风，回风口标高7.4 m，回风口采用百叶回风口，设置于侧舞台墙上，风口底标高0.5 m，整体气流组织为上侧送下回，此种气流组织能保证人员活动区域的舒适度，制冷工况更加节能。3.5.2观众区域观众区采用座椅送风,气流组织形式为下送上回上排。此种气流组织可以在一样的设计参数下用更少的制冷量和送风量达到较好的空调效果，也更节能。3.5.3其他功能区域化妆间、会议室、办公室、排练厅等区域气流组织形式均采用上送上回，层高不高的房间采用普通百叶风口，层高相对较高区域选用温控型旋流风口，该风口可以通过送风温度改变风口叶片状态，供热时也能达到理想的送风效果。4通风系统由于舞台区域和观众区域顶部布置了大量的发热设备，设备散热及底部人员散发热量会在顶部堆积，导致顶部空间非常热，因此在舞台区域和观众区域分别设有机械排风系统，用以排除顶部热量。同时舞台和观众区域存在幕布，舞台和观众区域的风量平衡及两者之间的吹风速度便十分重要，此项目排风系统与空调系统匹配设计，各区域的排风量按空调系统送风量的70%80%设计，同时风机采用变频风机，在排出热量的同时保证了两个区域的风量平衡，并且排风口的设置位置远离幕布，从而避免了气流对幕布的影响。5结论（1）对于演艺中心类型项目的末端空调选型，应根据各区域的使用情况及功能特点设置合适的空调末端。（2）舞台及观众区域的气流组织形式是此设计的重点，当舞台及观众区域设置幕布分开时，气流组织也应该依据两区域功能不同分别考虑。观众区域采用座位送风的形式，既能满足空调舒适度，空调系统又能更加节能。（3）设置在高大空间内上送的风口宜采用温控或者电动风口，在不同工况下能达到很好的送风效果。作者：肖鹏（1989-），男，本科，工程师，暖通设计专业。（编辑：王冬林）（收稿日期：2022-11-13）肖鹏：剧场类建筑空调通风系统设计规划设计58-
