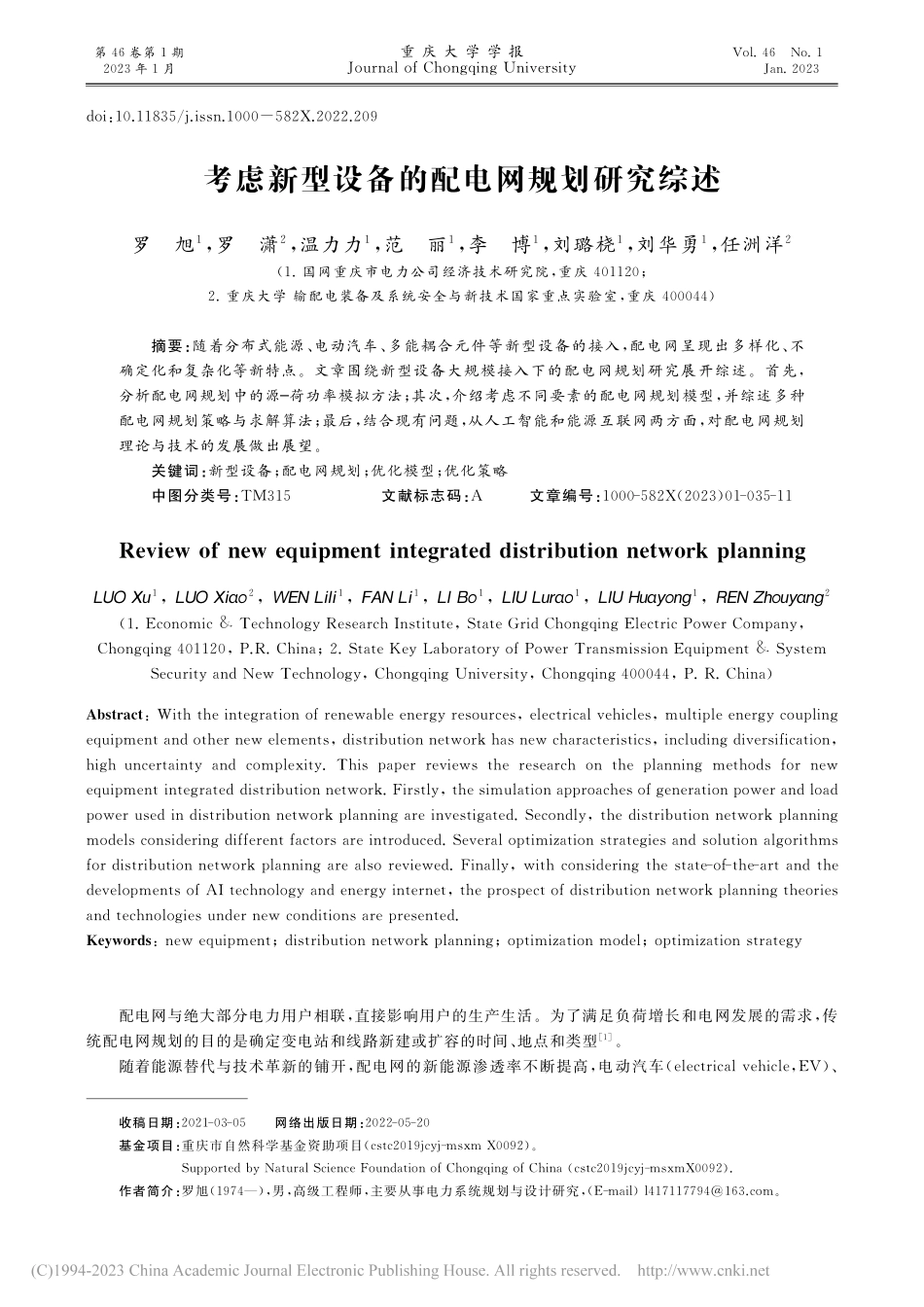

第 卷第期重 庆 大 学 学 报 年月 ：考虑新型设备的配电网规划研究综述罗旭，罗潇，温力力，范丽，李博，刘璐桡，刘华勇，任洲洋（国网重庆市电力公司经济技术研究院，重庆 ；重庆大学 输配电装备及系统安全与新技术国家重点实验室，重庆 ）收稿日期：网络出版日期：基金项目：重庆市自然科学基金资助项目（）。（）作者简介：罗旭（），男，高级工程师，主要从事电力系统规划与设计研究，（）。摘要：随着分布式能源、电动汽车、多能耦合元件等新型设备的接入，配电网呈现出多样化、不确定化和复杂化等新特点。文章围绕新型设备大规模接入下的配电网规划研究展开综述。首先，分析配电网规划中的源 荷功率模拟方法；其次，介绍考虑不同要素的配电网规划模型，并综述多种配电网规划策略与求解算法；最后，结合现有问题，从人工智能和能源互联网两方面，对配电网规划理论与技术的发展做出展望。关键词：新型设备；配电网规划；优化模型；优化策略中图分类号：文献标志码：文章编号：（），（，；，）：，：；配电网与绝大部分电力用户相联，直接影响用户的生产生活。为了满足负荷增长和电网发展的需求，传统配电网规划的目的是确定变电站和线路新建或扩容的时间、地点和类型。随着能源替代与技术革新的铺开，配电网的新能源渗透率不断提高，电动汽车（，）、储能系统（，）、电 天然气电 热电 氢气等耦合设备接入，多种配电网主动管理手段被启用。上述变化在缓解环境与能源问题的同时，也使配电网规划面临新的挑战，比如：源荷不确定性进一步增强，规划对象规模剧增，系统特性多样化与复杂化等。目前，考虑新能源、多能耦合设备等对象的配电网规划研究主要包含以下个方面：）源荷功率模拟。由于电源侧和负荷侧功率均具有随机性和多样性，因此源荷功率模拟是研究配电网规划的基础，其主要涉及到可再生能源出力特性、负荷不确定性等。）优化规划模型。面对大规模接入的新型设备，需结合其自身的运行特性，在建立优化规划模型时全面考虑其给配电网带来的新变化，以求获得可靠、经济、环保的规划方案。）优化规划策略与求解算法。针对变量规模和随机性都大幅提高的优化规划模型，采用与之相匹配的优化策略及求解算法能够保证模型寻优的精确、高效。笔者将从上述个方面，围绕新型设备大规模接入下的配电网规划研究展开综述。首先，介绍配电网规划中的源荷功率模拟方法；其次，对配电网规划模型、规划策略与求解算法进行分析；最后，面向人工智能技术和能源互联网，展望新形势下配电网规划可能的发展方向。配电网规划中的源荷功率模拟配电网稳态运行时，会受到各种不确定性扰动的影响，如图所示。在电源侧，不确定性主要来源于可再生能源出力的间歇性和波动性，以及化石燃料价格的不确定性；在电网侧，大量一次设备的故障发生时间及类型难以准确预测；在负荷侧，用户的用电行为差异性大，并常伴突发状况。图配电网中的不确定性 由于新型设备的不断接入，电源侧和负荷侧的不确定性对配电网规划影响进一步提升。本节将对配电网规划中的源荷功率模拟方法进行综述。电源侧功率模拟电源侧的火电、水电等机组能够实现人为调控，而风电场、光伏电站的输出功率受天气、地形、机组排布方式等多重因素的影响，输出功率预测精度低且具有难可控性。因此，文献重点关注了风光场站的功率模拟。概率建模是电源功率模拟最常用的方法，风光的概率性通常基于 分布和 分布 建模，计及相关性时可采用联合概率分布 或 函数。基于概率模型，采用 模拟法，、拉丁超立方抽样等抽取离散或连续的功率状态，实现对风光功率的表征。然而，概率分布类型的确定具有主观重 庆 大 学 学 报第 卷性，致使建模精度不足。文献 基于贝叶斯非参数模型生成典型的光伏出力统计特征，相较于上述方法，模拟精度有所提高。模糊分析、区间分析和场景分析法也常用于电源侧不确定性建模。模糊分析法的基本思想是构建合理的风光功率或气象要素的隶属度函数、盒式不确定集 和三角模糊数 常用于描述不确定性。区间分析是将不确定因素描述成一个确定性的区间，文献 将风速和风功率描述为预测值和波动量组成的区间形式；文献 通过区间分析找到最恶劣的风光出力，用于制定规划方案。场景分析法基于研究对象的不确定性特征，生成若干含有概率的确定性时序场景，其突出特点在于能够模拟对决策影响较大的关键事件。文献 利用自回归滑动平均模型生成风光场站的时序运行状态，并通过 方法筛选典型场景集。文献 结合概率分布函数和聚类算法提取风光出力的典型场景。考虑到新能源渗透率的提高，配电网规划对于电源功率的模拟精度提出了更高的需求。在这一背景下，上述方法可能难以准确刻画不确定性因素的高维非线性特征，适用性降低。与传统算法相比，神经网络算法能够在减少使用复杂数学原理的前提下，深入挖掘变量间的非线性映射关系，在电源功率模拟方面展现出更加良好的性能。为了预测下一年的风速，文献 结合风速数据及其统计特征，基于神经网络和模式识别方法依次预测年、月、日和小时级的风速趋势。文献 提出了光伏年度发电量预测方法，提取光伏出力特征，并采用特征提取后的数据训练时序模型，生成时序数据，在此基础上，基于多层感知器、卷积神经网络等构建组合预测模型，生成光伏发电量数据。负荷侧功率模拟传统负荷特性与社会经济发展水平、人口规模、气候等条件有关。相较于风光出力模拟，负荷功率模拟研究的开始时间更早，发展也更加成熟，概率与回归建模、模糊分析、场景分析等方法同样适用于此类问题。然而，等新型负荷具有更强的随机性，需要引入新的研究思路适应这一变化。因此，神经网络算法在中长期负荷功率模拟中应用更加广泛。由于相应方法的特点已在节详细说明，因此本节仅按照传统算法和神经网络算法对现有方法简要介绍。）传统算法。正态分布可用于负荷、行驶里程和出行时间 的建模。文献 采用偏最小二乘回归方法建立负荷预测模型。盒式不确定集、三角模糊数 和梯形模糊数 等模糊理论，以及基于聚类的场景生成法，也可以用于描述负荷的不确定性。文献 以高峰日典型负荷曲线为基础，分别对分布式电源（，）的可信出力和柔性负荷功率建模，并修正典型负荷峰值。）神经网络算法。在长期负荷预测方面，文献 提出了基于 神经网络的长期负荷预测方法。文献 基于人工神经网络，构建了用于配电网规划的负荷曲线库。文献 基于气温数据和电表负荷数据，采用混合深度学习算法预测未来的负荷功率。文献 为了预测馈线的年负荷，选取负荷的影响因素及其特性指标，并对其数据进行降噪和降维处理；之后采用长短期记忆网络和门控循环单元网络进行时序负荷预测。小结综上所述，现有的中长期源荷功率模拟研究存在如下特点：）为了减轻计算负担，以概率建模、模糊分析、区间分析、场景分析法为代表的模型驱动方法在配电网规划中被广泛应用。尽管上述方法操作简便，但其存在主观性强、建模精度低等缺陷，难以适应新型设备大规模接入的配电网规划。）神经网络算法是一种数据驱动方法，对于难以通过数学公式直观描述的非线性特征，该方法可通过网络训练过程逐步拟合，因此更加适合配电网未来的发展趋势。）由于配电网规划的研究时段长，源荷预测考虑的因素更复杂，导致其对精准度的控制逊色于短期预测。因此，神经网络算法虽已被应用在长期源荷功率模拟中，但相较于短期预测，在数据预处理、训练特征构建、精细化建模、神经网络结构等方面仍有较大研究空间。配电网优化规划模型传统配电网大多采用“闭环设计，开环运行”的方式，电源即为上级变电站，线路组成配电网络，用户为传第期罗旭，等：考虑新型设备的配电网规划研究综述统的工业、商业和居民负荷。现代配电网的规模更大，优化变量类型更多，建模方法也更加复杂。一般地，配电网规划模型需重点关注规划对象、目标函数、约束条件等要素。本节从上述要素出发，针对传统配电网和考虑新型设备与主动管理手段的配电网规划模型分别进行综述，并总结不同规划模型的特点。传统配电网规划模型传统配电网规划主要是为满足未来年负荷增长和电网发展需求，确定何时何地新建或扩建何种类型的线路、变电站和新增电源等设备。传统配电网的规划可分为电源规划、网架规划和源网协同规划等类型。传统的配电网电源规划主要以变电站、无功电源为研究对象，从经济性、可靠性等角度出发建立优化规划模型。电源规划模型一般以经济成本最小为目标，包括投资成本、设备维护成本、网损成本等，并考虑规划对象出力约束、调度约束、潮流约束以及投资约束、容量约束、位置约束 等运行和技术约束条件。文献 建立了以变电站及其低压侧线路初始投资和运行年费用最小为目标的选址定容模型，并在约束条件中计及变电站负载率和供电半径等。文献 针对经济性因素，以设备全寿命周期成本最小为目标建立了变电站规划模型。上述传统电源规划模型只考虑了确定型负荷，难以直接用于接入的柔性负荷的配电网规划。传统网架规划问题的核心是根据负荷和网架的发展需求，对网架结构进行调整，或对线路容量扩容。文献 所构建的网架规划模型以含 的配网馈线建设成本和网损成本期望值最小为目标，在约束条件中保证了辐射形网架拓扑。上述独立规划方法固然可降低建模与求解维度，然而，电源与网架在电能输送、成本优化、资源整合等方面具有较强的耦合关系。因此，在规划中同时考虑电源与网架，建立源网协同规划模型就显得尤为重要。文献 建立了投资、运行总成本最小的综合规划模型，为降低求解难度，将混合整数非线性规划模型转化为二次约束规划模型进行求解；文献 将配电网规划问题分解为中压变电站规划和高压变电站与中压馈线规划个子问题，并采用了特殊编码的遗传算法改进了其全局最优解的有效性。考虑新型设备与主动管理手段的规划模型随着、多能耦合设备等新型设备的大规模接入，以及主动管理手段在配电网中的启用，与传统配电网相比，现代配电网具有随机性强、设备规模大、特性复杂等新特点，由此造成了配电网规划模型的非线性、多约束、高维度等特征。围绕上述特点，下面将对含新型设备与主动管理手段的配电网规划模型进行综述。的发展对电源功率预测、配电网潮流流向、电源组成等带来了大量的不确定性因素，如何合理规划 的容量和位置，使其与电网扩展规划相配合，是目前主动配电网规划面临的主要难点。文献 从经济性角度对含 的 规划技术进行阐述；文献 利用了场景分析技术解决 出力不确定性和间歇性问题，建立了考虑 运行的配电网双层规划模型。文献 建立了以系统有功损耗最小为目标的 优化配置模型，并基于锥优化算法求解，大大提升了规划模型的求解效率。的充电行为和模式具有强随机性，但其具有储能特性，能够作为可调控的需求响应资源。文献在考虑配电网建设和运维成本的基础上，重点研究了 充放电对系统潮流平衡的影响。对于多类型充电桩的协调互补规划问题，文献 考虑了 分布不平衡情况下的充电需求和充电距离，建立了多类型充电桩整体规划模型，使得规划结果更加贴合实际。响应速度快、调节精度高，能够实现能量的时空转移，然而 造价高昂，需对其接入点和容量进行合理规划。文献 建立了 在配电网中的选址定容优化模型，将 的功率约束、运行约束和容量约束加入模型中，在保证风电全部消纳的同时，提高配电网的经济性。在多能耦合互补的趋势下，电转气、冷热电耦合设备将使配电网与气网、热网等网络深度融合，这将改变配电网的形态与规划策略。另外，随着主动潮流管理、主动电压调整和需求侧管理等主动管理手段的应用，配电网的规划及调度手段更加多样化。因此，考虑、多能耦合设备、主动管理手段的配电网规划将是未来一段时间内的研究重点。文献 通过设计多能源接口和 ，同时考虑多能耦合设备和 的运行约束，从而优化规划成本和切负荷量。文献 综合考虑了电、水、气网络规划，建立了 与供能网络联合规划模型。文献 针对综合能源系统中燃气锅炉、燃气机组及发电机组等能量转换器，提出了一种综合能源系统拓展规划方法，并验证了其有效性。文献 建立了一种考虑热能 流量约束及热损平衡约束的重 庆 大 学 学 报第 卷热网模型，在此基础上针对多区域冷热电联供机组进行选址定容。小结综上，两类规划模型的规划要素和优化目标可直观总结如图所示。图配电网规划模型 对于传统配电网规划模型，其建模思路仍可沿用至现代配电网规划中，诸如潮流约束、线路容量约束、节点电压约束等基本约束条件仍然适用。然而，传统配电
