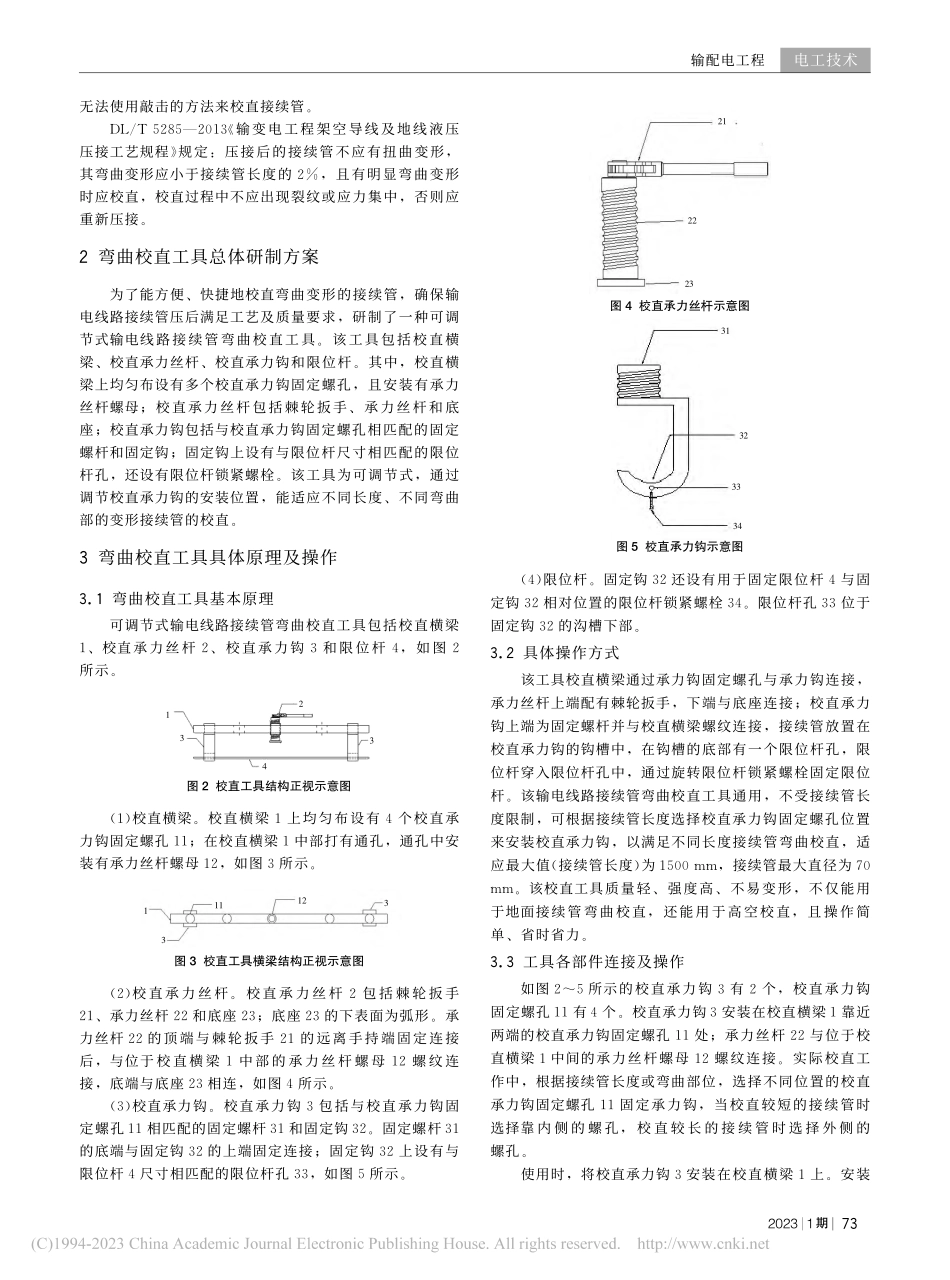

中国电工网可调节式输电线路接续管弯曲校直工具研制黄双得，李欣江，曾小洋，邝思聪，任玄（云南电网有限责任公司昆明供电局，云南 昆明 ）摘要：针对输电线路导地线接续管液压弯曲无通用校直工具的现状，为确保输电线路接续管压后弯曲变形满足输变电工程架空导线及地线液压压接工艺规程，研制了一种可调节式输电线路接续管弯曲校直工具，通过调节校直承力钩的安装位置，转动承力丝杆上端配有棘轮扳手，能完成不同长度、不同弯曲部的变形接续管的校直，限位杆防止用力过大或视觉误差造成的接续管反向弯曲。该工具确保了输电线路接续管弯曲变形校直质量，提高了设备的可靠性，在输电线路接续管施工工艺控制方面有很好的推广应用价值。关键词：输电线路；接续管；弯曲校直；调节中图分类号：，（，）：，：；基金项目：云南电 网有 限责任 公 司 职 工技 术 创 新 项 目（编 号 ）收稿日期：作者简介：黄双得（），高级工程师，从事架空输电线路运行与维护技术管理及新技术研究工作；李欣江（），从事架空输电线路运行与维护技术工作。简介输电线路导地线接头均采用接续管液压连接，在压接过程中，如果液压时所使用的压模与接续管不匹配，或在压接时导地线与接续管未保持水平状态，未与液压机轴心相一致，就会导致接续管受压后产生弯曲，如图所示。一般情况下，接续管越长，压模宽度越窄，压接的模数越多，弯 曲 度 就 越 大，弯 曲 变 形 小 于 的 可 视 变 形 应校直。图 1 接续管弯曲图目前，在输电线路接续管液压施工中，对弯曲变形的接续管进行校直仍然使用木棒、木槌甚至是金属工具敲击，这样可能导致接续管扭曲变形，还会使接续管出现裂纹或内部损伤；如果敲击力量过猛，还会导致接续管反方向弯曲，造成接续管二次损伤，很难保证接续管弯曲校直的质量和工艺。而且，如果弯曲的接续管已升至空中，就电工技术输配电工程2023 1期 无法使用敲击的方法来校直接续管。输变电工程架空导线及地线液压压接工艺规程 规定：压接后的接续管不应有扭曲变形，其弯曲变形应小于接续管长度的，且有明显弯曲变形时应校直，校直过程中不应出现裂纹或应力集中，否则应重新压接。弯曲校直工具总体研制方案为了能方便、快捷地校直弯曲变形的接续管，确保输电线路接续管压后满足工艺及质量要求，研制了一种可调节式输电线路接续管弯曲校直工具。该工具包括校直横梁、校直承力丝杆、校直承力钩和限位杆。其中，校直横梁上均匀布设有多个校直承力钩固定螺孔，且安装有承力丝杆螺母；校直承力丝杆包括棘轮扳手、承力丝杆和底座；校直承力钩包括与校直承力钩固定螺孔相匹配的固定螺杆和固定钩；固定钩上设有与限位杆尺寸相匹配的限位杆孔，还设有限位杆锁紧螺栓。该工具为可调节式，通过调节校直承力钩的安装位置，能适应不同长度、不同弯曲部的变形接续管的校直。弯曲校直工具具体原理及操作 弯曲校直工具基本原理可调节式输电线路接续管弯曲校直工具包括校直横梁、校直承力丝杆、校直承力钩和限位杆，如图所示。13243图 2 校直工具结构正视示意图（）校直横梁。校直横梁上均匀布设有个校直承力钩固定螺孔；在校直横梁中部打有通孔，通孔中安装有承力丝杆螺母，如图所示。1311123图 3 校直工具横梁结构正视示意图（）校直承力丝杆。校直承力丝杆 包括棘轮扳手、承力丝杆 和底座；底座 的下表面为弧形。承力丝杆 的顶端与棘轮扳手 的远离手持端固定连接后，与位于校直横梁 中部的承力丝杆螺母 螺纹连接，底端与底座 相连，如图所示。（）校直承力钩。校直承力钩包括与校直承力钩固定螺孔 相匹配的固定螺杆 和固定钩。固定螺杆 的底端与固定钩 的上端固定连接；固定钩 上设有与限位杆尺寸相匹配的限位杆孔，如图所示。212223图 4 校直承力丝杆示意图31323334图 5 校直承力钩示意图（）限位杆。固定钩 还设有用于固定限位杆与固定钩 相对位置的限位杆锁紧螺栓。限位杆孔 位于固定钩 的沟槽下部。具体操作方式该工具校直横梁通过承力钩固定螺孔与承力钩连接，承力丝杆上端配有棘轮扳手，下端与底座连接；校直承力钩上端为固定螺杆并与校直横梁螺纹连接，接续管放置在校直承力钩的钩槽中，在钩槽的底部有一个限位杆孔，限位杆穿入限位杆孔中，通过旋转限位杆锁紧螺栓固定限位杆。该输电线路接续管弯曲校直工具通用，不受接续管长度限制，可根据接续管长度选择校直承力钩固定螺孔位置来安装校直承力钩，以满足不同长度接续管弯曲校直，适应最大值（接续管长度）为 ，接续管最大直径为。该校直工具质量轻、强度高、不易变形，不仅能用于地面接续管弯曲校直，还能用于高空校直，且操作简单、省时省力。工具各部件连接及操作如图所示的校直承力钩有个，校直承力钩固定螺孔 有个。校直承力钩安装在校直横梁靠近两端的校直承力钩固定螺孔 处；承力丝杆 与位于校直横梁中间的承力丝杆螺母 螺纹连接。实际校直工作中，根据接续管长度或弯曲部位，选择不同位置的校直承力钩固定螺孔 固定承力钩，当校直较短的接续管时选择靠 内 侧 的 螺 孔，校 直 较 长 的 接 续 管 时 选 择 外 侧 的螺孔。使用时，将校直承力钩安装在校直横梁上。安装输配电工程电工技术 中国电工网方式为通过校直承力钩固定螺孔 与固定螺杆 螺纹连接，校直承力钩上端为固定螺杆，与校直承力钩固定螺孔 连接，不用外加螺栓固定，这样可减少操作，更加有利于高空作业。承力丝杆 上端配有棘轮扳手，通过摇动棘轮扳手就可实现承力丝杆 的上下移动；承力丝杆 的底端与底座 相连，具体连接方式为承力丝杆 底端为一个球头，底座 上部为一个与球头相匹配的球窝，从而实现承力丝杆 旋转而底座 不旋转；承力丝杆螺母 镶嵌在校直横梁上。固定钩 的钩槽内放置接续管，钩槽设计需满足现有接续管直径范围要求；在钩槽的底部有一个限位杆孔，限位杆穿入限位杆孔中，根据接续管长度调整到合适位置，通过旋转限位杆锁紧螺栓 固定限位杆。摇动棘轮扳手使得底座 向下移动，通过施加向下的力，实现校直；当该底座 与接续管接触时，底座 的弧形 下 表 面 有 利 于 增 大 与 接 续 管 的 接 触 面 积，便 于校直。限位杆为一根笔直的硬质金属杆，当接续管校直到与限位杆平行即为满足要求，避免用力过大或视觉误差造成的接续管反向弯曲。实施效果及应用情况分析 工具的有益效果该工具为可调节式，通过调节校直承力钩的安装位置，能适应不同长度、不同弯曲部的变形接续管的校直。工具轻便、通用、操作简单，不仅能用于地面接续管校直，还能用于高空校直。在高空校直时，通过限位杆的控制，避免接续管二次变形，更加有利于高空作业人员操作，从根本上解决了高空无法校直弯曲接续管的问题。工具的现场应用情况该工具通过在 弥龙牵线迁改段的验收现场试用测试，完全满足要求。目前，该工具已在乌东德输电工程 交流输电线路验收工作中大量应用，校直弯曲接续管 余处，能高效、快速校直弯曲变形的接续管，保证了输电线路导地线的压接质量，满足输电工程建设需要，使得导地线压接工艺得到很好的控制，确保导地线压接后尺寸、工艺满足标准要求。工具的先进性该工具轻便通用，净重，不仅能用于地面接续管弯曲校直，也便于在高空使用。通过查阅 电力金具手册，目前用的接续管，最大长度为 ，适用最大导线直径为 ，而该工具适应最大值（接续管长度）为 ，接续管最大直径为，能满足不同弯曲量的接续管校直。该工具安全、高效，通过固定钩固定在接续管上，通过受力丝杆顶压作用，能轻松完成接续管校直，更加有利于高空作业人员操作，从根本上解决了高空操作的安全问题。结语本文研制的输电线路接续管弯曲校直工具，为施工及验收人员提供了一种可靠、实用的专用校直工具，能有效控制输电线路导地线接续管的压接工艺，同时还能应用于变电工程导地线压接工艺控制，提高工作效率和设备可靠性，保证输变电线路导线压接质量，可作为常用工具在电力行业全面推广使用。参考文献 输变电工程架空导线及地线液压压接工艺及规程 何伏生浅谈架线施工中导、地线接续管布置与控制中国新技术新产品，（）：董吉谔电力金具手册北京：中国电力出版社，李平，杜超，张涛，等架空输电线路导线压接质量提升措施通讯世界，（）：架空送电线路施工及验收规范 曾东，张东，戚志磊，等提高新疆输电工程建设质量的管理措施电气技术，（）：黄炜雷，清然一种便携式导线压接管弯曲液压矫正器在高压输电线路中应用中国标准化，（）：应伟国，胡旭光，黄旭骏，等架空导线耐张压接管压接尺寸与机械荷载的验证浙江电力，（）：林昌兴论架空送电线路导线压接的问题及措施广东科技，（）：张涛，谢利明，乔欣，等基于压接质量考虑的架空地线断裂原因分析理化检验（物理分册），（）：，苏奕辉，许国伟输电线路液压耐张线夹压接工艺外观自动识别方法电子制作，（）：，陈俊，秦怡宁，熊细涛，等 输电线路压接质量检测装置的研究和设计 电测与仪表，（）：，杨波，卯卫斌，何建刚，等电力线路接续管校正工具的研制 机电信息，（）：李博亚，朱迪锋，刘红鑫，等 架空导线高空移位临档接续修复工艺 浙江电力，（）：朱迪锋四分裂架空输电线路导线接续管的更换工艺浙江电力，（）：韩学文，曾生伟，严得录，等特高压输电线路接续管“三点一线”压接技术应用 青海电力，（）：黄双得，曾小洋，李欣江 架空输电线路接续管弯曲度测量工具研制及应用电气技术，（）：电工技术输配电工程
