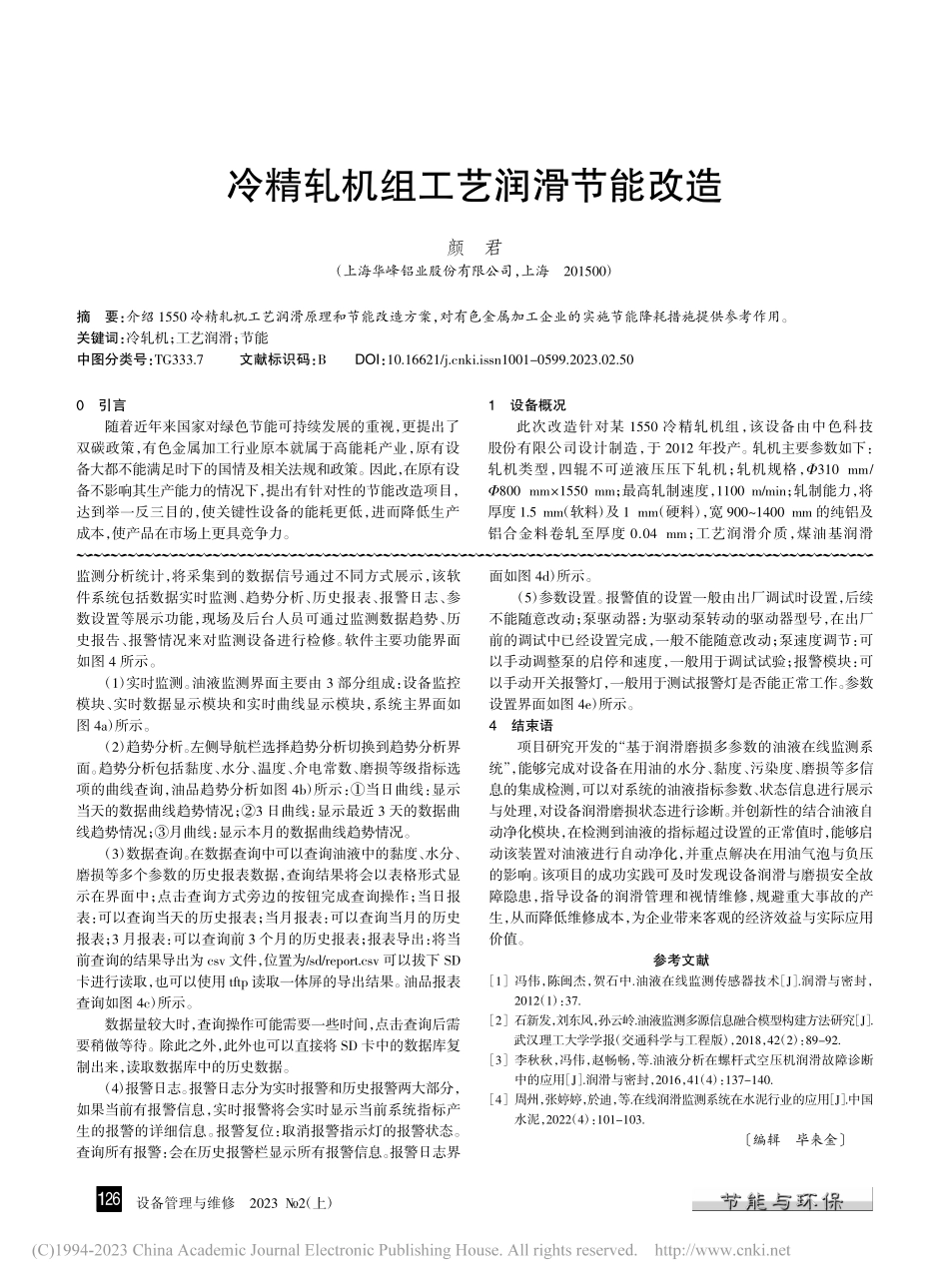

冷精轧机组工艺润滑节能改造_颜君.pdf
下载文档

ID:2276829

大小:2.05MB

页数:3页

格式:PDF

时间:2023-05-05

收藏 分享赚钱
温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
轧机 工艺 润滑 节能 改造 颜君
设备管理与维修2023 2(上)监测分析统计,将采集到的数据信号通过不同方式展示,该软件系统包括数据实时监测、趋势分析、历史报表、报警日志、参数设置等展示功能,现场及后台人员可通过监测数据趋势、历史报告、报警情况来对监测设备进行检修。软件主要功能界面如图 4 所示。(1)实时监测。油液监测界面主要由 3 部分组成:设备监控模块、实时数据显示模块和实时曲线显示模块,系统主界面如图 4a)所示。(2)趋势分析。左侧导航栏选择趋势分析切换到趋势分析界面。趋势分析包括黏度、水分、温度、介电常数、磨损等级指标选项的曲线查询,油品趋势分析如图 4b)所示:当日曲线:显示当天的数据曲线趋势情况;3 日曲线:显示最近 3 天的数据曲线趋势情况;月曲线:显示本月的数据曲线趋势情况。(3)数据查询。在数据查询中可以查询油液中的黏度、水分、磨损等多个参数的历史报表数据,查询结果将会以表格形式显示在界面中;点击查询方式旁边的按钮完成查询操作;当日报表:可以查询当天的历史报表;当月报表:可以查询当月的历史报表;3 月报表:可以查询前 3 个月的历史报表;报表导出:将当前查询的结果导出为 csv 文件,位置为/sd/report.csv 可以拔下 SD卡进行读取,也可以使用 tftp 读取一体屏的导出结果。油品报表查询如图 4c)所示。数据量较大时,查询操作可能需要一些时间,点击查询后需要稍做等待。除此之外,此外也可以直接将 SD 卡中的数据库复制出来,读取数据库中的历史数据。(4)报警日志。报警日志分为实时报警和历史报警两大部分,如果当前有报警信息,实时报警将会实时显示当前系统指标产生的报警的详细信息。报警复位:取消报警指示灯的报警状态。查询所有报警:会在历史报警栏显示所有报警信息。报警日志界面如图 4d)所示。(5)参数设置。报警值的设置一般由出厂调试时设置,后续不能随意改动;泵驱动器:为驱动泵转动的驱动器型号,在出厂前的调试中已经设置完成,一般不能随意改动;泵速度调节:可以手动调整泵的启停和速度,一般用于调试试验;报警模块:可以手动开关报警灯,一般用于测试报警灯是否能正常工作。参数设置界面如图 4e)所示。4结束语项目研究开发的“基于润滑磨损多参数的油液在线监测系统”,能够完成对设备在用油的水分、黏度、污染度、磨损等多信息的集成检测,可以对系统的油液指标参数、状态信息进行展示与处理,对设备润滑磨损状态进行诊断。并创新性的结合油液自动净化模块,在检测到油液的指标超过设置的正常值时,能够启动该装置对油液进行自动净化,并重点解决在用油气泡与负压的影响。该项目的成功实践可及时发现设备润滑与磨损安全故障隐患,指导设备的润滑管理和视情维修,规避重大事故的产生,从而降低维修成本,为企业带来客观的经济效益与实际应用价值。参考文献1冯伟,陈闽杰,贺石中.油液在线监测传感器技术 J.润滑与密封,2012(1):37.2石新发,刘东风,孙云岭.油液监测多源信息融合模型构建方法研究 J.武汉理工大学学报(交通科学与工程版),2018,42(2):89-92.3李秋秋,冯伟,赵畅畅,等.油液分析在螺杆式空压机润滑故障诊断中的应用 J.润滑与密封,2016,41(4):137-140.4周州,张婷婷,於迪,等.在线润滑监测系统在水泥行业的应用 J.中国水泥,2022(4):101-103.编辑毕来金0引言随着近年来国家对绿色节能可持续发展的重视,更提出了双碳政策,有色金属加工行业原本就属于高能耗产业,原有设备大都不能满足时下的国情及相关法规和政策。因此,在原有设备不影响其生产能力的情况下,提出有针对性的节能改造项目,达到举一反三目的,使关键性设备的能耗更低,进而降低生产成本,使产品在市场上更具竞争力。1设备概况此次改造针对某 1550 冷精轧机组,该设备由中色科技股份有限公司设计制造,于 2012 年投产。轧机主要参数如下:轧机类型,四辊不可逆液压压下轧机;轧机规格,310 mm/800 mm1550 mm;最高轧制速度,1100 m/min;轧制能力,将厚度 1.5 mm(软料)及 1 mm(硬料),宽 9001400 mm 的纯铝及铝合金料卷轧至厚度 0.04 mm;工艺润滑介质,煤油基润滑冷精轧机组工艺润滑节能改造颜君(上海华峰铝业股份有限公司,上海201500)摘要:介绍 1550 冷精轧机工艺润滑原理和节能改造方案,对有色金属加工企业的实施节能降耗措施提供参考作用。关键词:冷轧机;工艺润滑;节能中图分类号:TG333.7文献标识码:BDOI:10.16621/ki.issn1001-0599.2023.02.50126设备管理与维修2023 2(上)介质,供油量 3000 L/min。2工艺润滑系统原理及组成工艺润滑系统用来供给轧辊的润滑和冷却,是冷轧机组的重要组成部分。该系统除了用于轧辊和带材轧制的润滑、冷却外,还用来控制轧辊辊形,与弯辊系统配合达到改善带材表面质量和板型的目的。系统组成包括:工艺润滑冷却泵站,喷嘴梁系统,精密板式过滤机,冷却器。2.1工艺润滑冷却泵站工艺润滑冷却泵站主要配置在工艺油间,其内配有污油箱、净油箱、回油箱、过滤泵、供油泵、回油泵、冷却器、加热器及温度、压力、液位等检测仪表。(1)工艺流程:从轧机集油槽收集的污油经回油管回流至回油箱内,回油箱液位到达液位计设定位置时启动回油泵将污油打到污油箱,再由污油箱过滤泵供给板式过滤机进行过滤,经过滤的净油流向净油箱,再由供油泵通过给油管路送给轧机,供油管路上设有冷却器,用以控制油液温度,后经喷嘴梁上的喷嘴喷射至轧辊表面达到润滑和冷却的作用。(2)油箱的液位控制:各油箱均装有浮球液位计,检测需控制的液位以达到控制回油泵、供油泵、过滤泵启动停止的目的。所有控制液位点都有信号供轧机操作人员观测。(3)系统压力控制:系统中设有笼式压力调节阀及管路压力检测元件。根据这些检测元件来控制所需管路压力的大小。(4)系统连锁保护:整个系统在 PLC 控制下工作,所有泵、加热器、电磁阀都有联锁保护。(5)主要技术参数:净油供油压力,0.20.4 MPa;喷嘴处压力,喷嘴处压力可调 0.4 MPa;供油温度,3550 (5 )。(6)油箱技术参数:净油箱容积,25 m3;污油箱容积,25 m3;回油箱容积,20 m3。(7)过滤器技术参数:板式过滤机的精度5 m。(8)回油泵(离心泵)技术参数:电机功率,55 kW;流量,4000 L/min;扬程,40 m;一供一备;电机转速,2900 r/min。(9)净油泵(离心泵)技术参数:电机功率,75 kW;流量,3000 L/min;扬程,80 m;一供一备;电机转速,2900 r/min。(10)过滤泵(离心泵)技术参数:电机功率,75 kW;流量,3600 L/min;扬程,55 m;一供一备;电机转速,2900 r/min。2.2喷嘴梁系统喷嘴梁系统为轧辊提供工艺润滑、冷却,同时可以控制轧辊辊形,为分段冷却:支承辊分为 3 段,工作辊喷嘴可单独控制,组合成若干种典型的喷射模式,其控制模式可以储存在控制系统中以备工作时选用,并可根据具体情况进行快速反馈和修正,用触摸屏进行直观显示和便捷操作。与弯辊系统配合达到改善带材表面质量和控制板形的目的。2.3精密板式过滤机精密板式过滤机,用于轧机轧制过程中工艺润滑冷却液的过滤。它是保证工艺润滑冷却液达到足够的过滤精度,从而使轧制出来的产品表面质量满足技术要求的关键设备。精密板式过滤机由自动程序控制:预沉积正常过滤(二次沉积)自动报警(当需要换纸时)。用于正常过滤,直到换纸。换纸过程由 PLC 程序进行控制,当过滤箱脏污时,连接在过滤箱进油口的电节点压力表(设置 0.4 MPa)发出信号,这时候轧机主操作台和过滤机的控制柜上显示过滤箱脏污信号,说明需要换纸,当操作手确认轧机停车后,按下“换纸按钮”。换纸流程为:吹扫上腔吹扫下腔再次吹扫,形成滤饼提升过滤箱启动运纸电机走纸走纸电机停止压紧。2.4冷却器冷却器使用进口板式冷却器,具备高性能、省空间、省能源、维护简单等许多优点。只需用简单的工具就可以轻易地装拆冷却器,所有的螺栓是滚制的并涂有防腐材料及润滑油。重型六角螺母使装拆更容易,而所有夹紧螺栓都在冷却器的侧面安装。3方案准备回油泵由液位控制间断性启停,过滤泵和净油泵为常开状态,轧机有轧制时间和非轧制时间区分,主要是上卸卷等辅助时间。过滤必须具有连续性,所以过滤泵定频常开不做更改,只针对净油泵在处于非轧制时间进行节能改造。为了获得较真实的能耗数据,采用钳形电流表测量净油泵在不同轧制状态下的电流数据。(1)轧制时间:喷射梁压力 6 bar(0.6 MPa),喷射梁阀门开启 100%,电机运行电流 90 A;喷射梁压力 6 bar(0.6 MPa),喷射梁阀门开启 50%,电机运行电流 85 A。(2)非轧制时间:穿戴准备时间,喷射梁压力6 bar(0.6 MPa),喷射梁阀门关闭,电机运行电流 95 A;其他等待时间,喷射梁压力 0 bar(0 MPa),喷射梁阀门关闭,工艺润滑油通过旁通阀回净油箱,电机运行电流 100 A。从以上数据可以看出,轧制时间以外确实还有大量非轧制时间在损耗电能,而且离心泵本身具有的特性是负载越低电能损耗越大,因此非轧制时间的电能理论上能够节省下来。4改造方案此台冷轧机组工艺润滑为 2 台定量泵配定频电机,工作时通过笼式调节阀与压力传感器进行闭环控制,此类控制方式为旁路节流式调节,浪费了大量的电能与热能(图 1)。因为电机一直处于满频工作状态,从油箱打出的油压一直处于系统额定压力状态,当操作人员设定喷射梁压力后,依靠笼式调节阀根据设定压力改变溢流量从而满足生产人员的需求。图 1改造前的系统原理127设备管理与维修2023 2(上)具体改造方案是:保留原工艺润滑泵组(泵头及电机),只增加 2 台市面主流的变频器来驱动泵组,更改原有的工艺润滑净油泵控制程序。工作时根据轧制状态与非轧制状态来区分泵组的工作状态,在轧制时工艺润滑油投入后根据操作人员设定的喷射梁所需的压力,驱动泵组的变频器与供油管路压力传感器进行 PID 闭环控制(图 2)。此类控制方式为容积式调节,用以替换原先使用的笼式调节阀的阀旁路节流式调节。根据所需的压力自动调整泵组的工况,有效节省电能、减少热能,也减轻了板式换热器工作压力,节省了冷却水的需求量。为了直观展示改造效果,在改造后的工艺润滑柜门上加装智能电能表,并将此电能表的数据将通过 Profinet 的通信方式送至原系统 PLC 主站,并在 HMI 人机界面中单独创建一个能耗监控子画面,方便长期的电能数据统计和分析。容积式调节的优点是:离心泵输出功率与通过油泵液体的流量有关,当采用变频控制调节转速时,不需要通过笼式调节阀旁路调节油压,流量得以减小,功率相应减小;当喷射梁关闭后,采用低频控制电机,使电机输出功率进一步减小;当喷射梁开启后,迅速提高电机转速,保证喷射梁压力在规定范围内。5效益评估改造后根据实际监测,净油泵电机在非轧制状态时电机电流可以由 100 A 降低至 15 A,初步根据该冷精轧机每年运行时间 300 d(按每天 24 h 运行,65 d 电机未运行是根据以往经验折算的换纸时间、维修时间和无计划停机时间),每天非轧制时间按 12 h 计算(根据现有数据统计分析轧制时间和运行准备时间各占 50%),根据 W=3UIh,可节省电能 W2.0105kW h,即 20 万度电能。根据投入的改造成本和效益评估,该冷精轧机组正常运行1 年时间即可回收改造成本,后续将持续产生收益。并且改造后还有其他附带优点:工艺润滑响应更加快速,带材板型更方便控制;压力调整波动更平稳,调整量更小;供油管路冲击更小,设备使用寿命更长。6结束语实体经济企业成本中电力成本通常占比较高,降低该成本在当前具有重要意义,特别是高能耗的有色金属加工行业,节能降耗可从不同方面着手,如改造升级老旧设备、优化生产工艺流程、引入第三方企业出具整体的节能方案等。本文旨在起到抛砖引玉的目的地,同行业有类似工况的设备可以
