郎酒瑭头智能酒库项目顺利验收_徐家刚.pdf

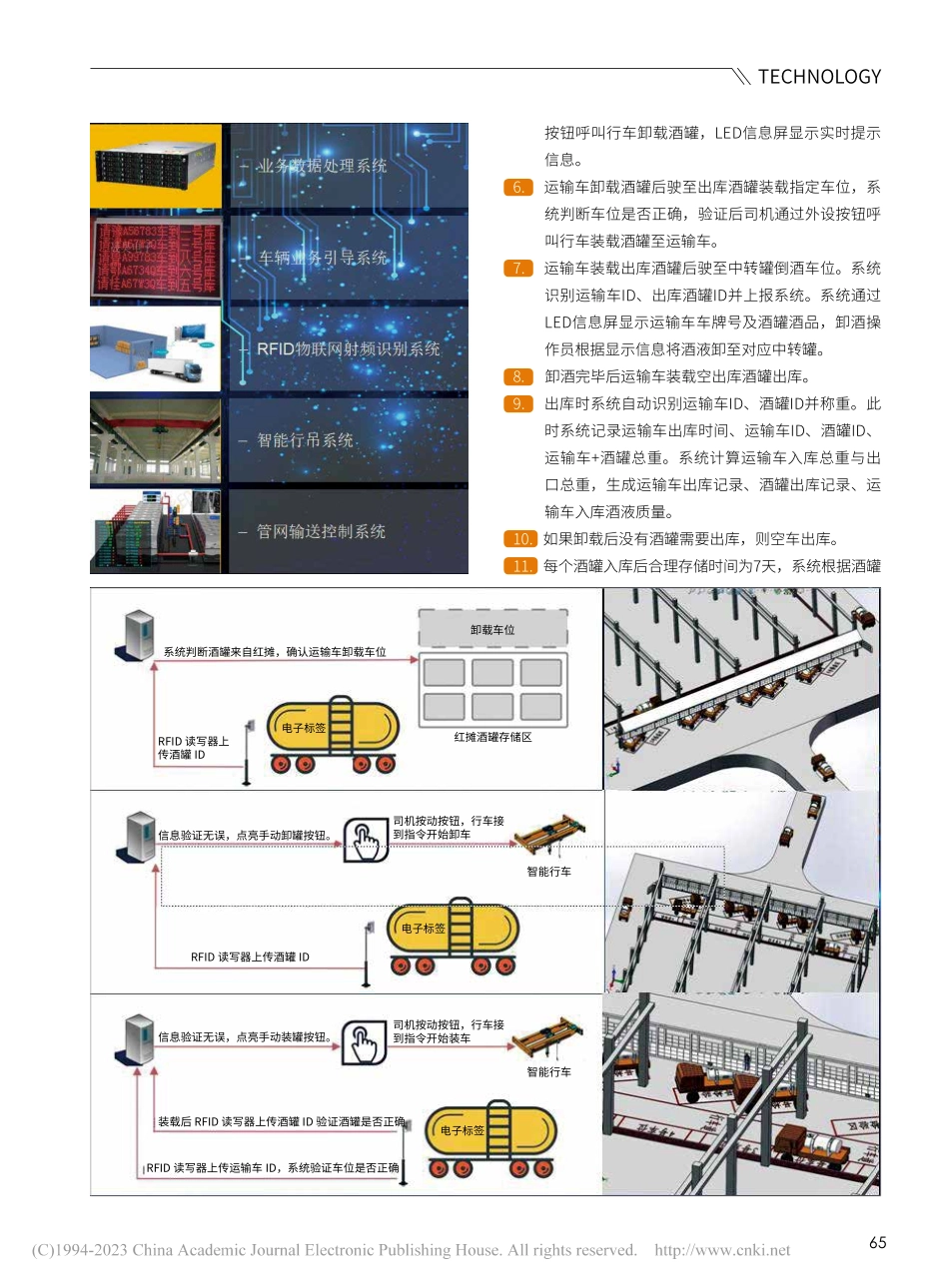

郎酒瑭头智能酒库项目顺利验收 徐家刚2022 年 11 月 22 日，普瑞特机械制造股份有限公司总包的郎酒瑭头交酒、收酒、储酒溯源智能酒库项目顺利通过验收。近年，郎酒公司发展步伐持续加快，设备需求强劲，在技改和新建项目中持续引进智能设备以减轻劳动强度、节省人力成本。本项目于 2020 年 5 月开始规划，作为为郎酒战略合作伙伴普瑞特借鉴物联网智慧仓储设计理念，依照 IT-OT 结合的思路设计该管理系统，重点突出科学性、先进性、可靠性与可扩展性。一、工作流程1.酒库分为运输车载酒入库、入库酒罐酒精检测、酒罐酒品检测、入库酒罐卸载存储、出库酒罐装载、出库酒罐酒液中转、运输车空车或载空罐出库等七个工作区段。2.运输车在酒罐灌装车间装载灌装后的酒罐并运至酒库。3.运输车载酒入库时系统自动识别运输车ID、酒罐ID并称重。系统记录运输车载酒入库时间、车牌编号、酒罐编码、运输车+酒罐+酒液总重，生成运输车入库记录及酒罐入库记录，后续过程数据不断与入库记录关联记录。4.运输车载酒入库后驶至任一空闲酒精检测车位，车位识别入库酒罐ID上报系统，系统根据酒罐ID记录对应的酒精检测结果。入库酒罐酒精检测的同时操作员可通过取样进行酒品检测，系统记录该酒罐酒品检测数据。同时系统将酒精检测结果写入酒罐RFID电子标签。5.酒精检测完成后，运输车驶至入库酒罐卸载指定车位，系统判断车位是否正确，验证后司机通过外设Langjiu Tangtou Smart Spirit Room Project Successfully Accepted运输车入库酒品检测入库酒罐酒精检测入库酒罐卸载酒罐存储出库酒罐装载出库酒罐倒酒至中转罐运输车出库技术64按钮呼叫行车卸载酒罐，LED信息屏显示实时提示信息。6.运输车卸载酒罐后驶至出库酒罐装载指定车位，系统判断车位是否正确，验证后司机通过外设按钮呼叫行车装载酒罐至运输车。7.运输车装载出库酒罐后驶至中转罐倒酒车位。系统识别运输车ID、出库酒罐ID并上报系统。系统通过LED信息屏显示运输车车牌号及酒罐酒品，卸酒操作员根据显示信息将酒液卸至对应中转罐。8.卸酒完毕后运输车装载空出库酒罐出库。9.出库时系统自动识别运输车ID、酒罐ID并称重。此时系统记录运输车出库时间、运输车ID、酒罐ID、运输车+酒罐总重。系统计算运输车入库总重与出口总重，生成运输车出库记录、酒罐出库记录、运输车入库酒液质量。10.如果卸载后没有酒罐需要出库，则空车出库。11.每个酒罐入库后合理存储时间为7天，系统根据酒罐TECHNOLOGY65系统判断酒罐来自红摊，确认运输车卸载车位信息验证无误，点亮手动卸罐按钮。信息验证无误，点亮手动装罐按钮。装载后 RFID 读写器上传酒罐 ID 验证酒罐是否正确RFID 读写器上传运输车 ID，系统验证车位是否正确电子标签电子标签电子标签卸载车位智能行车智能行车红摊酒罐存储区RFID 读写器上传酒罐 IDRFID 读写器上传酒罐 ID司机按动按钮，行车接到指令开始卸车司机按动按钮，行车接到指令开始装车据处理量、数据处理速度、服务器稳定性、服务器负载、复杂逻辑处理能力、人机交互体验等方便具有极大优势。酒库整体运转由事件触发，无触发事件时系统伺服时间长，同时触发事件多，事件触发时要求系统反应速度快、反应准确，所以这样的系统设计要求就决定了不适合擅长过程控制的传统组态软件。系统需要与智能行车、安卓平板电脑等进行频繁而可靠的数据交互。这些设备都采用标准的 IT 数据交互接口，要求系统能够对接的同时，又必须能够与传统 OT 设入库记录标定存储到期时间，到期后系统在操作员操作电脑自动提醒并随运输车入库安排酒罐出库。12.系统优化卸载车位和装载车位，优先保证同一车位卸装或顺序车位卸装以保证卸装效率。二、系统的特点1.科学性,系统以 IT 的开发模式为主,结合 OT 设备完成必要控制。使用 Java、PHP、Js、Python 等高级程序语言联合开发，与传统的组态软件相比，系统在数技术66触发后系统进行数据采集、存储、运算、逻辑处理、指令下发运输车入库触发 酒罐入库触发 酒罐卸载触发 酒罐装载触发 酒罐出库触发 酒罐 ID备通讯，即系统必须能够兼容多种通信协议与数据交互方式。2.先进性与可靠性。系统设计在智能物联网设备选用、程序架构、数据库设计、服务器搭建数据可视化等方面确保系统的先进性与可靠性。系统设计采用 UHF 超高频 RFID 电子标签等智能物联网设备，并可增设车辆、人员精准定位，智能车载设备等先进物联网设备，使整个系统实现全无人化运转，智能 AI 设备智慧引导等。系统可将管理人员所需节点管理数据加密上传云服务器，实现对酒库关键管理数据进行远程监控与管理。系统依赖总线式网络架构提供的大带宽，程序架构采用多线程设计，保障多事件同时触发时系统的反应速度与准确性。同时系统采用保障线程设计，实时监控主线程运转，必要时可随时修复或者重启单个或者多个主线程。系统设计采用矩阵式关联数据库，底层数据库拆分彻底，方便配置数据库各种数据组合，读写速度快，存储安全，数据配置灵活性高，方便节点数据单独外传而不影响整体数据安全。系统设计使用带有磁盘阵列的服务器矩阵。服务器矩阵包括主备两台操作服务器及两台存储服务器。服务器互为冗余关系，具备断电、宕机自启功能，保障系统运行安全。两台存储服务器为主动备份存储服务器，保障数据存储安全。服务器使用 Linux 系统搭建，保障服务器系统的稳定与可靠。3.可扩展性。系统使用 IT 高级语言开发，可自定义及预留标准 API 接口，未来可自由添加系统功能模块、数据分析模块或 ERP、CRM 模块等。系统使用 IT 高级语言开发，可向下兼容 PLC 组态软件，未来可与在用其他生产区域管理系统进行数据与控制的串联。该系统真正实现了无人化管理，智能化运转。在崇山峻岭中，采用多项行业领先技术，结束了大规模人力交酒、收酒、储酒的历史。酒库仿佛生长出了智慧的大脑，整个机体的运行井井有序、生机勃勃。溯源智能酒库实用、美观、智能，为郎酒“三品战略”持续助力。四川郎酒股份有限公司 TECHNOLOGY67
