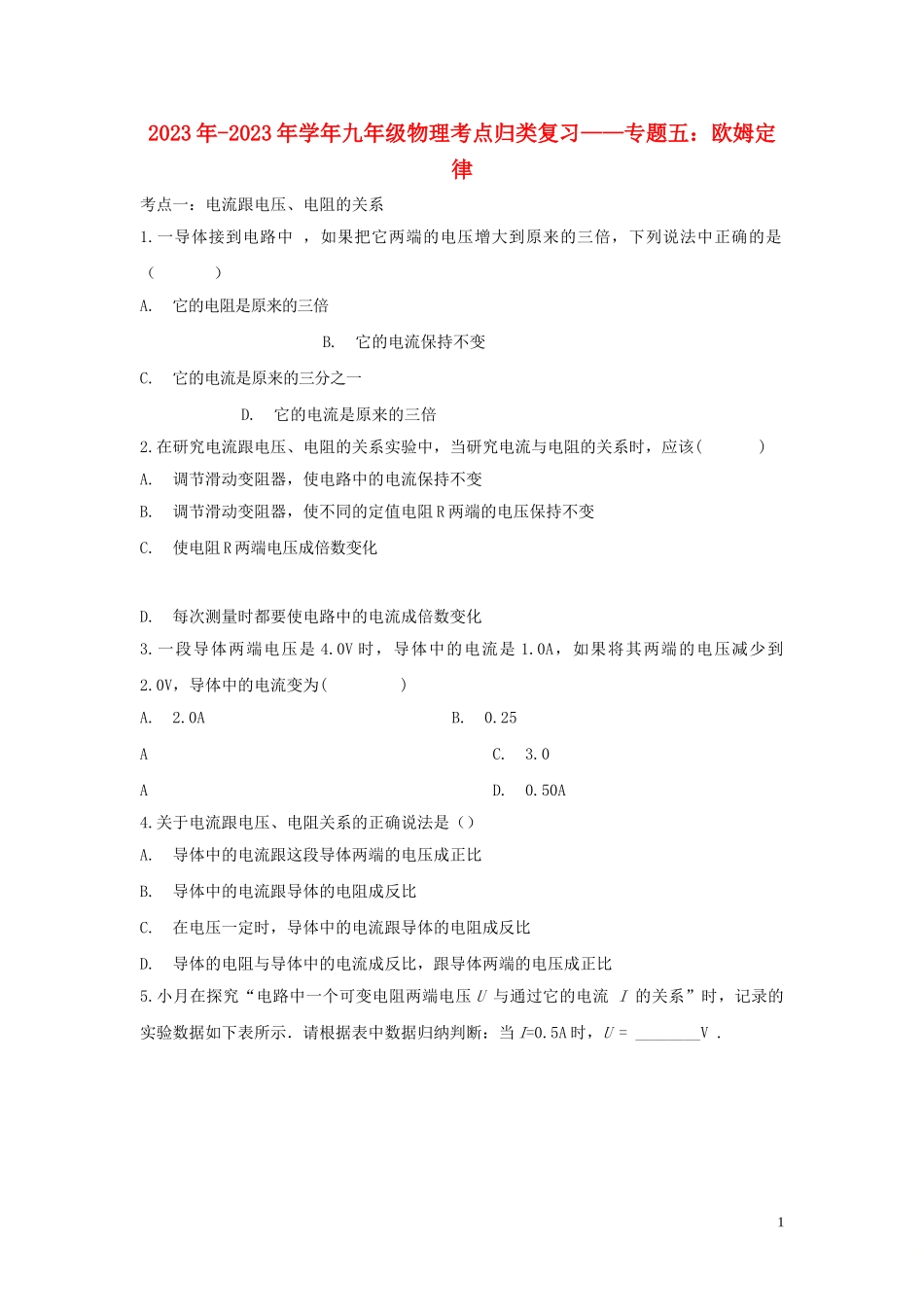

2023年-2023年学年九年级物理考点归类复习——专题五：欧姆定律 考点一：电流跟电压、电阻的关系 1.一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（    ） A. 它的电阻是原来的三倍                                       B. 它的电流保持不变 C. 它的电流是原来的三分之一                                D. 它的电流是原来的三倍 2.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该(    )  A. 调节滑动变阻器，使电路中的电流保持不变            B. 调节滑动变阻器，使不同的定值电阻R两端的电压保持不变 C. 使电阻R两端电压成倍数变化                               D. 每次测量时都要使电路中的电流成倍数变化 3.一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减少到2.0V，导体中的电流变为(     ) A. 2.0A               B. 0.25A                     C. 3.0A                     D. 0.50A 4.关于电流跟电压、电阻关系的正确说法是（） A. 导体中的电流跟这段导体两端的电压成正比 B. 导体中的电流跟导体的电阻成反比 C. 在电压一定时，导体中的电流跟导体的电阻成反比 D. 导体的电阻与导体中的电流成反比，跟导体两端的电压成正比 5.小月在探究“电路中一个可变电阻两端电压U 与通过它的电流 I 的关系”时，记录的实验数据如下表所示．请根据表中数据归纳判断：当I=0.5A时，U = ________V . 考点二：欧姆定律 1.由欧姆定律公式I= 变形得R= ，对此，下列说法正确的是（   ） A. 加在导体两端的电压越大，则导体的电阻越大 B. 通过导体的电流越大，则导体的电阻越小 C. 导体的电阻跟导体两端的电压成正比，跟导体的电流成反比 D. 导体的电阻跟导体两端的电压和通过导体的电流无关 2.由欧姆定律  推得 ，下列说法中正确的是（   ） A. 导体的电阻与导体两端电压成正比                           B. 导体的电阻与通过导体的电流成反比 C. 导体的电阻是导体本身的属性，与电压电流无关      D. 以上说法都不对 3.对一确定的导体，其电阻R= 所表示的意思是（  ） A. 加在导体两端的电压越大，则电阻越大                           B. 导体中电流越小，则电阻越大 C. 导体的电阻等于导体两端电压与通过导体的电流之比      D. 导体的电阻与电压成正比，与电流成反比 4.对欧姆定律公式I= 的理解，下面哪一句话是错误的：(    ) A. 对某一段导体来说，导体中的电流跟它两端的电压成正比；         B. 在相同电压的条件下，不同导体中的电流跟电阻成反比； C. 导体中的电流既与导体两端的电压有关也与导体电阻有关；         D. 因为电阻是导体本身的属性，所以导体中的电流只与导体两端电压有关，与电阻无关。 5.根据欧姆定律公式 可以导出 ，由公式得出的正确结论是（） A. 导体电阻的大小跟导体两端电压成正比 B. 导体电阻的大小跟导体中电流成反比 C. 导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定 D. 导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关 考点三：电阻的测量 1.用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（　　） A. 连接电路时，应从电源的正极开始连线                B. 连接电路时，电键应始终处于断开状态 C. 使用电压表和电流表时要选择量程                       D. 电路连接好后，应先用电键试触 2.下列四幅图中，能测出未知电阻阻值的是（   ） 3.用如图所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱 ，S为单刀双掷开关，R0为定值电阻．小明用该电路进行实验，主要步骤有： A．把开关S接b点，调节电阻箱，使电流表的示数为I； B．读出电阻箱的示数R； C．把开关S接a点，读出电流表的示数为I； D．根据电路图，连接实物，将电阻箱的阻值调至最大． （1）上述步骤的合理顺序是________ （只需填写序号）． （2）步骤A中电阻箱调节好后示数为30 Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为________ Ω． （3）本实验物理思想方法可称为________ （选填“控制变量法”或“等效替代法”）． 4.小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）.实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干. （1）“伏安法”测量电阻的原理是________； （2）如图a所示是“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为________表； （3）本实验电源电压选用12V，电压表应该选用________量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应该使电流从“________”接线柱流入电流表； （4）闭合开关后，发现电压表的示数约为6v，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是________； （5）排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图13b所示时，通过电阻Rx的电流大小是________ A； （6）经多次测量，小明由实验数据绘制得如图c所示的U-I图象，由图象可知电阻Rx＝________ Ω（保留一位小数）； （7）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是     （填序号）. A. 用刻度尺测量物理课本的长与宽            B. 探究杠杠的平衡条件            C. 测量小灯泡的电功率 考点四：电流表、电压表示数变化 1.大功率空调在启动一瞬间，与空调并联的台灯变暗，关于这一现象，下列说法不正确的是（  ） A. 进户线中电流变大           B. 线路中电阻变大           C. 线路中热损失变大           D. 灯泡两端电压变小 2.如图所示的电路中，电源电压恒定不变，当电键S闭合时（  ） A. 电压表示数变小，电流表示数变小，灯变暗                 B. 电压表示数变大，电流表示数变大，灯变亮 C. 电压表示数不变，电流表示数不变，灯的亮度不变      D. 电压表示数不变，电流表示数变小，灯变暗 3.如图所示，电源电压恒定，闭合开关，移动滑片，则：(   ) A. 电压表示数与电流表示数之比始终是个定值 B. 电压表示数变化量与电流表示数变化量相同 C. 电压表示数变化量与电流表示数变化量成正比 D. 电压表示数变化量与电流表示数变化量之积是个定值 4.在如图所示的电路中，电源电圧保持不变，闭合开关S后，当滑动变阻器R2的滑片P由中点向右端移动时（   ） A. 电压表V的示数不变                                             B. 电流表A1的示数变小 C. 电压表V示数与电流表A2示数的比值变小             D. 电流表A1示数与电流表A2示数的比值变大 考点五：欧姆定律的应用 1.将电阻R1、R2串联在电路中，已知R1=3R2 ， 总电压为4V，则R1两端的电压为（　） A. ４Ｖ               B. ３Ｖ              C. ２Ｖ             D. １Ｖ 2.定值电阻两端的电压从2V增加到2.8V，通过该电阻的电流增加0.1A，则该电阻的阻值为（   ） A. 5Ω             B. 6Ω              C. 7Ω              D. 8Ω 3.把一个阻值R1=4欧的电阻与另一个电阻R2连接后接在电源上，它们端电压比为1：4则（　　） A. 这两个电阻一定并联                                           B. 通过的电流比I1：I2=4：1 C. 电阻R2的阻值为16欧                                          D. 电源电压一定为5V 4.额定电压相同的甲、乙两盏电灯，其额定功率之比为5：3，如果将它们串联接入电压与额定电压相同的电路中，下列叙述正确的是（　　） A. 两灯实际消耗功率之比为5：3                            B. 两灯都能正常发光 C. 两灯实际通过电流之比为3：5                            D. 两灯实际电压之比为3：5 5.如图所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则（  ） ​ A. 电源左端为正极 B. 电源右端为正极 C.  滑动变阻器的滑片P向左移动，通电螺线管的磁性增强 D. 滑动变阻器的滑片P向右移动，通电螺线管的磁性增强 6.如图所示，电源电压恒定，R1=10Ω，闭合开关 S，断开开关 S1 电流表示数为 0.3A． 若再闭合 S1 ， 发现电流表示数变化了 0.2A，则电源电压为________V；R2的阻值为________ Ω． 7.10秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为________安；若该导体两端电压为3伏，则导体的电阻为________欧；若将该导体两端的电压减小到0.2伏，它的电阻为________欧. 8.在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧． ①闭合电键S后，电流表的示数为0.5安，求电源电压U． ②现电路中有A、B、C和D四点，需将一标有“50Ω  2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转． （a）滑动变阻器R2可以并联在电路的哪两点间； （b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2； （c）在不损坏电路元件的情况下，求电流表示数的范围． 2023年-2023年学年九年级物理考点归类复习——专题五：欧姆定律参考答案 考点一：电流跟电压、电阻的关系 1.一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（    ） A. 它的电阻是原来的三倍                                       B. 它的电流保持不变 C. 它的电流是原来的三分之一                                D. 它的电流是原来的三倍 【答案】D 【解析】A. 因电阻是导体本身的一种性质，与导体的两端电压无关，故电压增大到原
