316L不锈钢卷镀铜挂具设计对镀层厚度均匀性的影响_刘晓东.pdf

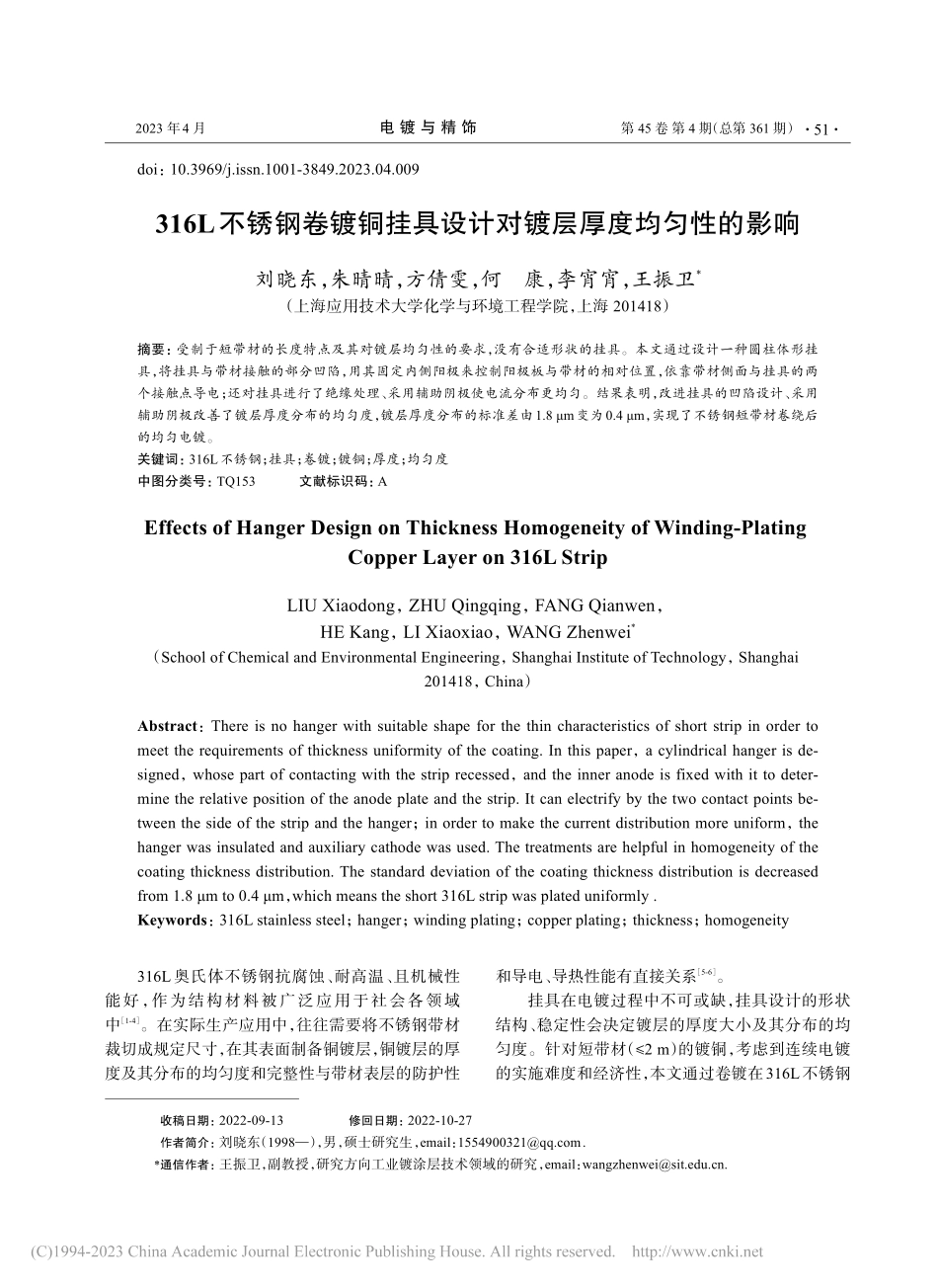

第 45 卷 第 4 期（总第 361 期）电 镀 与 精 饰2023 年4 月316L不锈钢卷镀铜挂具设计对镀层厚度均匀性的影响刘晓东，朱晴晴，方倩雯，何康，李宵宵，王振卫*（上海应用技术大学化学与环境工程学院，上海 201418）摘要：受制于短带材的长度特点及其对镀层均匀性的要求，没有合适形状的挂具。本文通过设计一种圆柱体形挂具，将挂具与带材接触的部分凹陷，用其固定内侧阳极来控制阳极板与带材的相对位置，依靠带材侧面与挂具的两个接触点导电；还对挂具进行了绝缘处理、采用辅助阴极使电流分布更均匀。结果表明，改进挂具的凹陷设计、采用辅助阴极改善了镀层厚度分布的均匀度，镀层厚度分布的标准差由1.8 m变为0.4 m，实现了不锈钢短带材卷绕后的均匀电镀。关键词：316L不锈钢；挂具；卷镀；镀铜；厚度；均匀度中图分类号：TQ153文献标识码：AEffects of Hanger Design on Thickness Homogeneity of Winding-Plating Copper Layer on 316L StripLIU Xiaodong，ZHU Qingqing，FANG Qianwen，HE Kang，LI Xiaoxiao，WANG Zhenwei*（School of Chemical and Environmental Engineering，Shanghai Institute of Technology，Shanghai 201418，China）Abstract：There is no hanger with suitable shape for the thin characteristics of short strip in order to meet the requirements of thickness uniformity of the coating.In this paper，a cylindrical hanger is designed，whose part of contacting with the strip recessed，and the inner anode is fixed with it to determine the relative position of the anode plate and the strip.It can electrify by the two contact points between the side of the strip and the hanger；in order to make the current distribution more uniform，the hanger was insulated and auxiliary cathode was used.The treatments are helpful in homogeneity of the coating thickness distribution.The standard deviation of the coating thickness distribution is decreased from 1.8 m to 0.4 m，which means the short 316L strip was plated uniformly.Keywords：316L stainless steel；hanger；winding plating；copper plating；thickness；homogeneity316L奥氏体不锈钢抗腐蚀、耐高温、且机械性能好，作为结构材料被广泛应用于社会各领域中1-4。在实际生产应用中，往往需要将不锈钢带材裁切成规定尺寸，在其表面制备铜镀层，铜镀层的厚度及其分布的均匀度和完整性与带材表层的防护性和导电、导热性能有直接关系5-6。挂具在电镀过程中不可或缺，挂具设计的形状结构、稳定性会决定镀层的厚度大小及其分布的均匀度。针对短带材（2 m）的镀铜，考虑到连续电镀的实施难度和经济性，本文通过卷镀在316L不锈钢doi：10.3969/j.issn.1001-3849.2023.04.009 收稿日期：2022-09-13 修回日期：2022-10-27 作者简介：刘晓东（1998），男，硕士研究生，email： *通信作者：王振卫，副教授，研究方向工业镀涂层技术领域的研究，email：.51Vol.45 No.4 Serial No.361Plating and FinishingApr.2023上镀铜，对挂具进行多次改进，以提高卷绕电镀镀层的厚度和均匀性。1实验材料实验带材为 316L 不锈钢（0Cr17Ni12Mo2），0.1 mm10.0 mm（厚宽），厚度偏差为0.01 mm，粗糙度Ra=0.373 m。挂具的制作材料为无氧铜条，将铜条裸露实现导电，另一方面通过在铜条表面包裹非金属材料实现绝缘。2挂具的设计实验所用带材的长度为12 m，利用普通挂具难以对其进行电镀。因此设计了一种比较简便的挂具，可以将带材缠绕固定后，利用最上面的铜线接电后再电镀，其结构如图1所示。这种挂具会使带材在棱柱部分与挂具之间的空隙变小，导致局部的浓差极化严重，带材镀铜后出现棱柱部位背面的镀层很薄的现象，存在明显竖痕，导致镀层整体的均匀度低。3卷镀铜实验3.1电镀铜316L不锈钢中的Cr、Fe在空气中易氧化形成钝化层，使镀层结合力降低，对不锈钢带材表面进行活化镀镍同槽处理后可得到结合力良好的镀层。镀 铜 液 组 成 及 工 艺 参 数 为：CuSO45H2O 200 gL-1、H2SO4 60 gL-1、Cl-6080 mgL-1、添加剂95 mgL-1，温度 2030 oC，时间 20 min，电流密度2 Adm-2。镀铜工艺流程为：上挂碱性除油清洗同槽活化电镀镍清洗电镀铜下挂清洗防变色处理清洗冷风吹干干燥保存。电镀过程阳极采用双仿形阳极（如图2（a），挂具竖立放置，图2（b）是镀铜示意图。3.2铜层厚度测量金相显微镜法精度高，需要将镀层断面通过取样、冷镶嵌、打磨、抛光、刻蚀步骤制样（图3（a）后才 可 以 测 量 镀 层 的 厚 度。实 验 中 采 用 BM-ML1000D透反射高清金相显微镜对镀层厚度进行观测，图3（b）为试样横断面金相图片。（a）双仿形阳极（b）镀铜剖面图2双仿形阳极（a）及镀铜剖面（b）示意图Fig.2Schematic diagram of double profiling anode（a）and copper plating section（b）图1挂具结构及带材位置图Fig.1Schematic diagram of hanging structure and strip position52第 45 卷 第 4 期（总第 361 期）2023 年4 月电 镀 与 精 饰4镀层厚度分布均匀性评价4.1卷镀铜层厚度分布均匀性评价带材可以围绕挂具三圈，每圈取8个特征点位（图4），分别为接触挂具支脚的4个点位和不接触支脚的4个点位，三圈共24个点位。带材正对外侧阳极的面为正面，另一面为背面，每个点位测试三组数据，取平均值。利用均值、极差、样本标准差评定镀层分布情况，公式如下：标准差：S=i=1n()xi-x n-1（1）公式（1）中的n为样本数，x 为均值。标准差反应样本数据的离散程度，标准差越小，表明数据越聚集，对应厚度分布就越均匀。如图5所示为采用初始挂具卷镀铜的镀层厚度分布情况，镀层厚度分布整体均匀性差。正面镀层厚度较均匀，背面镀层呈现奇数点位（挂具棱柱处）薄、偶数点位正面、背面镀层厚度接近的特征。4.2挂具的改进针对初始挂具的缺点，为降低浓差极化，使电流分布更均匀，做了以下改进7-9（图6）：方案1：在挂具棱柱与带材接触的部位增加了支脚，可以增加二者之间的空隙，如图 6（a）所示。该挂具的使用效果与最初的挂具相比有所改善，奇数点位镀层背面的厚度明显增厚。方案2：上述挂具在电镀过程中控制内、外两侧阳极与带材的距离相等，但挂具没有做绝缘处理，因此带材两侧的电流分布并不均匀，厚度分布也不均匀（图7（a）。鉴于此，方案2在挂具周围除两端的导电部位都利用铜条自带塑料包裹绝缘，如图6（b）所示。图3镀层断面图Fig.3Image of plating section 图4取样部位示意图Fig.4Schematic diagram of sampling position图5铜层厚度分布立体图Fig.5Stereograms of copper layer thickness distribution53Vol.45 No.4 Serial No.361Plating and FinishingApr.2023方案3：上述方案挂具绝缘处理后，带材后半段较为均匀，但第一圈边缘效应比较严重，得到的镀层厚（图7（b）。并且由于带材和挂具之间的导电点位少，部分点位背面镀层厚度低于平均值。再次改进的挂具将各点位的支脚与棱柱连通后再做绝缘处理，电镀时增加辅助阴极，材料为不锈钢，如图6（c）所示。方案4：前者绝缘处理是用大量的生料带缠绕在支脚附近，导致内侧阳极和背面不锈钢之间的空间再次变小，这使得背面的镀层薄，但是比较均匀（图7（c）。为了在绝缘条件下保证阴阳极之间有足够的空间，对挂具做了如图6（d）的改进。将挂具的棱柱与带材接触的部位凹陷下去，起到支撑和导电的作用，同时用其固定内侧阳极，不接触的部分用热缩管包裹绝缘，并增加辅助阴极，镀层厚度分布非常均匀（图7（d）。（a）方案1 （b）方案2 （c）方案3 （d）方案4图6改进的挂具结构图Fig.6Structure diagram of improved hanger048121620240102030405060708090100 正面 不锈钢 背面/m点位（a）方案1048121620240102030405060708090100 正面 不锈钢 背面/m点位（b）方案2048121620240102030405060708090100 正面 不锈钢 背面点位/m（c）方案3048121620240102030405060708090100 正面 不锈钢 背面/m点位（d）方案4图7镀层厚度分布图Fig.7Thickness distribution of coating54第 45 卷 第 4 期（总第 361 期）2023 年4 月电 镀 与 精 饰改进挂具的卷镀铜层厚度数据如表1，最终方案得到的背面镀层的厚度平均值提升至7 m，正、背面镀层厚度均值仅差0.5 m，两面镀层标准差值均为 0.4 m，镀层厚度分布的均匀度得到进一步改善。4.3挂具影响铜层厚度分布的机理由法拉第第一定律可知，在电镀过程中，阴极沉积金属的量与通入电流强度和通电时间呈正比，即阴极镀层厚度的均匀性与阴极表面电流分布的均匀性有直接关系10-12。如果电流在阴极表面分布均匀，则镀层厚度分布均匀。设通过电解槽的电压为U，忽略电极电阻，根据欧姆定律，通过电解槽的电流强度（I）为极化电液RRUI+=（2）公式（2）中R电液为电解液的电阻；R极化为电化学极化和浓差极化产生的电阻。因此，若想要阴极表面各点电流强度一致，需要尽量使各点R电液和R极化之和相等，同时降低电阻，提高电流效率。（1）浓差极化原理：在电镀过程中，电极表面铜离子浓度随着电极反应的进行而减少，初始挂具棱柱部位附近由于带材与挂具之间的空隙小，铜离子少。同时由于挂具的阻碍，镀液中铜离子的扩散速度会变慢而不能及时补充电极附近消耗的铜离子，导致该部位铜离子的浓差极化。因此，初始挂具棱柱部位的背面镀层厚度薄。（2）电流分布原理：由于忽略电极电阻，则阴极各点与阳极的电压相等，设阴、阳两极相距最近的长度为l近，最远为l远，它们对应的电流即近阴极的电流强度为I1，远阴极为I2，则可得，jllII+=11121 （3）公式（3）中 为电解液
