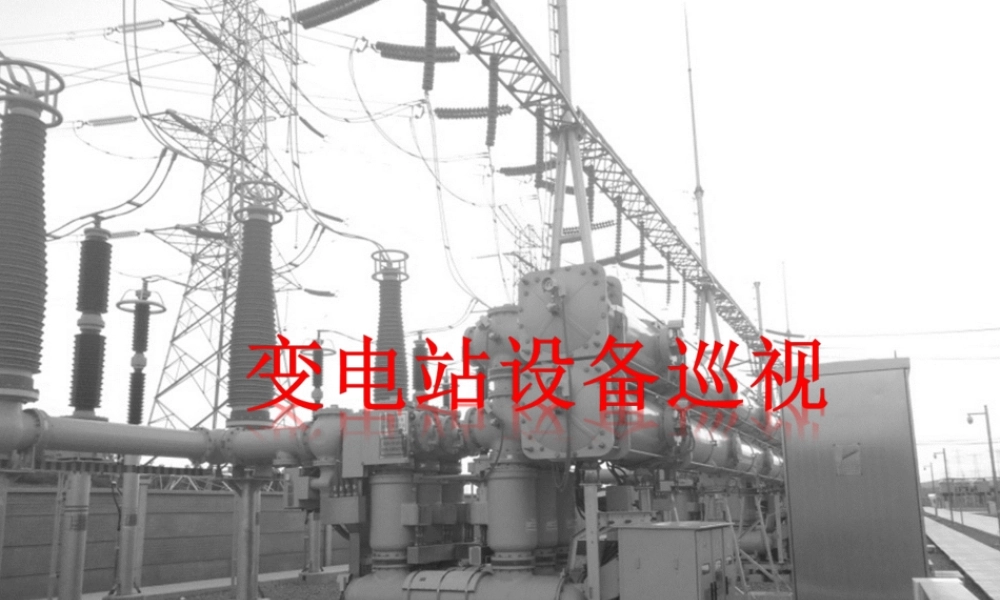

变电站设备巡视学习手册.ppt

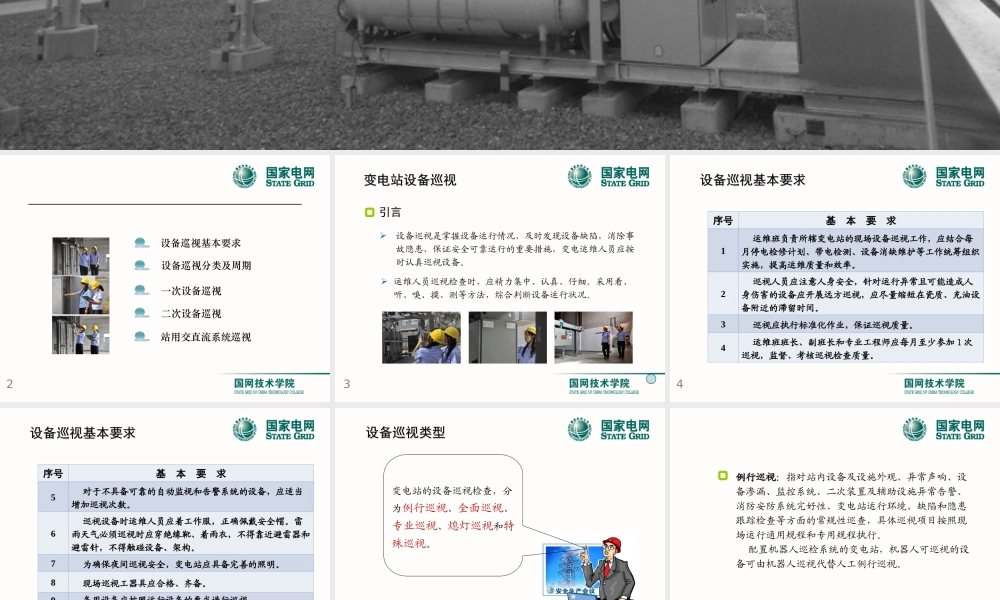

变电站设备巡视变电站设备巡视 一次设备巡视 站用交直流系统巡视 设备巡视分类及周期 设备巡视基本要求 2 二次设备巡视 3 变电站设备巡视 设备巡视是掌握设备运行情况，及时发现设备缺陷，消除事故隐患，保证安全可靠运行的重要措施，变电运维人员应按时认真巡视设备。运维人员巡视检查时，应精力集中、认真、仔细。采用看、听、嗅、摸、测等方法，综合判断设备运行状况。引言 设备巡视基本要求 序号序号 基基 本本 要要 求求 1 运维班负责所辖变电站的现场设备巡视工作，应结合每运维班负责所辖变电站的现场设备巡视工作，应结合每月停电检修计划、带电检测、设备消缺维护等工作统筹组月停电检修计划、带电检测、设备消缺维护等工作统筹组织实施，提高运维质量和效率。织实施，提高运维质量和效率。2 巡视人员应注意人身安全，针对运行异常且可能造成人巡视人员应注意人身安全，针对运行异常且可能造成人身伤害的设备应开展远方巡视，应尽量缩短在瓷质、充油身伤害的设备应开展远方巡视，应尽量缩短在瓷质、充油设备附近的滞留时间。设备附近的滞留时间。3 巡视应执行标准化作业，保证巡视质量。巡视应执行标准化作业，保证巡视质量。4 运维班班长、副班长和专业工程师应每月至少参加运维班班长、副班长和专业工程师应每月至少参加1 1次巡次巡视，监督、考核巡视检查质量。视，监督、考核巡视检查质量。4 设备巡视基本要求 序号序号 基基 本本 要要 求求 5 对于不具备可靠的自动监视和告警系统的设备，应适当对于不具备可靠的自动监视和告警系统的设备，应适当增加巡视次数。增加巡视次数。6 巡视设备时运维人员应着工作服，正确佩戴安全帽。雷巡视设备时运维人员应着工作服，正确佩戴安全帽。雷雨天气必须巡视时应穿绝缘靴、着雨衣，不得靠近避雷器雨天气必须巡视时应穿绝缘靴、着雨衣，不得靠近避雷器和避雷针，不得触碰设备、架构。和避雷针，不得触碰设备、架构。7 为确保夜间巡视安全，变电站应具备完善的照明。为确保夜间巡视安全，变电站应具备完善的照明。8 现场巡视工器具应合格、齐备。现场巡视工器具应合格、齐备。9 备用设备应按照运行设备的要求进行巡视。备用设备应按照运行设备的要求进行巡视。4 设备巡视类型 变电站的设备巡视检查，分为例行巡视、全面巡视、专业巡视、熄灯巡视和特殊巡视。5 例行巡视例行巡视：指对站内设备及设施外观、异常声响、设备渗漏、监控系统、二次装臵及辅助设施异常告警、消防安防系统完好性、变电站运行环境、缺陷和隐患跟踪检查等方面的常规性巡查，具体巡视项目按照现场运行通用规程和专用规程执行。配臵机器人巡检系统的变电站，机器人可巡视的设备可由机器人巡视代替人工例行巡视。6 全面巡视全面巡视：指在例行巡视项目基础上，对站内设备开启箱门检查，记录设备运行数据，检查设备污秽情况，检查防火、防小动物、防误闭锁等有无漏洞，检查接地引下线是否完好，检查变电站设备厂房等方面的详细巡查。全面巡视和例行巡视可一并进行。需要解除防误闭锁装臵才能进行巡视的，巡视周期由各运维单位根据变电站运行环境及设备情况在现场运行专用规程中明确。6 熄灯巡视熄灯巡视：指夜间熄灯开展的巡视，重点检查设备有无电晕、放电，接头有无过热现象。6 专业巡视专业巡视：指为深入掌握设备状态，由运维、检修、设备状态评价人员联合开展对设备的集中巡查和检测。特殊巡视特殊巡视：指因设备运行环境、方式变化而开展的巡视。遇有以下情况，应进行特殊巡视 96 1.大风后；2.雷雨后；3.冰雪、冰雹后、雾霾过程中；4.新设备投入运行后；5.设备经过检修、改造或长期停运后重新投入系统运行后；6.设备缺陷有发展时；7.设备发生过负载或负载剧增、超温、发热、系统冲击、跳闸等异常情况；8.法定节假日、上级通知有重要保供电任务时；9.电网供电可靠性下降或存在发生较大电网事故（事件）风险时段。大雾时 检查各瓷质绝缘（含其他外绝缘）无闪 烙、跳火及放电痕迹 检查各瓷质部分有无破损裂纹 突降大雨 冰雹时 检查接触部分无有冒气或积雪融化现象 雨雪时 检查接触部分无有冒气或积雪融化现象 恶劣天气情况下巡视项目 97 剧烈降温 检查充油设备油面，断路器机构箱内温度 及电热运行情况，检查导线是否过紧 检查接头有无过热，导线对地距离是否 足够，检查充油设备油位是否超过极 限，有压设备压力是否过高 负荷剧增 恶劣天气情况下巡视项目（续一）大风时 检查设备及导线上是否挂有杂物 室外机构箱、端子箱、建筑物门窗是否被吹开 导线摆动时对地及相间距离能否满足要求 98 雷雨过后 各瓷质绝缘部分有无裂纹、破损及放电痕迹 各种基础有无明显下沉现象，场地和电缆沟 有无积水，建筑物有无漏雨 避雷器、避雷针及各设备架构建筑物接地引 下线无断裂放电，检查避雷器放电计数器变 动情况 恶劣天气情况下巡视项目（续二）99 100 设备有缺陷及有保电任务时巡视项目 设备严重 危急缺陷时 危急缺陷，应派专人进行监视 增加检查次数，观察有无过热或缺陷恶化情况 有重要保 电任务时 对设备进行全面测温及切换 对二次设备也应加强监视 适当增加巡视次数，发现缺陷及时汇报 采取措施 101 设备试运 行期间 24小时内应对设备进行全面检查一次，特别 注意其声音，各部分温度、油位油色情况 对主变压器记录外温、各侧负荷电流及主变 温度 按要求增加特巡，记录设备试运行期的运行 数据、设备运行情况 设备试运行期间巡视项目 7 设备巡视周期 巡视类别巡视类别 周周 期期 一类变电一类变电站站 二类变电二类变电站站 三类变电三类变电站站 四类变电四类变电站站 例行巡视 每2天不少于1次 每3天不少于1次 每周不少于1次 每2周不少于1次 全面巡视 每周不少于1次 每15天不少于1次 每月不少于1次 每2月不少于1次 专业巡视 每月不少于1次 每季不少于1次 每半年不少于1次 每年不少于1次 熄灯巡视 每月不少于1次 9 设备巡视人员要求 序号序号 内容内容 1 巡视人员经年度电业安全工作规程考试合格，并经批准上岗。2 人员精神状态正常，无妨碍工作的病症，着装符合要求。3 具备必要的电气知识，熟悉本站一、二次电气设备，年度定岗考试考核合格。10 巡视危险点分析及预防控制措施 巡视危险点分析 预防控制措施 巡视工器具 序号序号 名称名称 单位单位 数量数量 基本要求基本要求 1 安全帽 顶 2 试验合格且不超期 2 绝缘靴 双 2 试验合格且不超期 3 护目镜 个 2 检查合格 4 测温仪 台 1 性能良好，电量充足 5 应急灯 盏 1 能够正常使用，电量充足 6 对讲机 部 2 能够正常使用，电量充足 7 望远镜 副 1 性能良好 8 巡视需用钥匙 套 1 班组统一保管的钥匙 11 巡视卡编制 变电站巡视卡编制遵循按巡视路线、电压等级、设备类型、巡视类型分块分类编制的原则 巡视记录（范例）全面巡视卡（范例）13 变压器巡视 序号序号 部件部件 项目项目 备注备注 1 本体 箱体完好、清洁、无锈蚀、无渗漏 2 油温及线圈温度正常，温度计指示正确 3 声音均匀，无异声 4 法兰、阀门、油管等无渗漏油 5 压力释放装臵完好，无渗漏油及动作指示 6 各阀门位臵正确 7 呼吸器完好，油杯内油面、油色正常，呼吸畅通（油中有气泡翻动），矽胶变色不超过2/3 8 各控制箱和端子箱应封堵完好，无进水受潮 14 变压器巡视 序号序号 部件部件 项目项目 备注备注 1 本体 箱体完好、清洁、无锈蚀、无渗漏 2 油温及线圈温度正常，温度计指示正确 3 声音均匀，无异声 4 法兰、阀门、油管等无渗漏油 5 压力释放装臵完好，无渗漏油及动作指示 6 各阀门位臵正确 7 呼吸器完好，油杯内油面、油色正常，呼吸畅通（油中有气泡翻动），矽胶变色不超过2/3 8 各控制箱和端子箱应封堵完好，无进水受潮 14 15 变压器巡视（续一）序号序号 部件部件 项目项目 备注备注 9 油枕 完好、清洁、无锈蚀、无渗漏 10 油位应正常，符合油位与油温的关系曲线 11 瓦斯继电器内充满油，无气体，防雨罩完好 12 套管 油色、油位正常、无渗漏 13 瓷质部分清洁，无裂纹、放电痕迹及其它异常现象 14 导引线 引线线夹压接牢固、接触良好，无发热现象 15 引线无断股、散股、烧伤痕迹 16 中性点引下线接地良好 16 序号序号 部件部件 项目项目 备注备注 17 导引线 引线驰度适中，摆动正常 18 无挂落异物 19 冷却系统 冷却器控制箱内各电源开关、切换开关应在正确位臵，信号显示正确，无过热现象，温控除湿装臵投入正确 20 投入运行的冷却器组数恰当，与负荷及温度相适应 21 风扇和油泵运转正常，无异常声音，油流计指示正常 风冷变风冷变压器压器 22 冷却器本体及蝶阀、管道连接处等部位无渗漏油 23 冷却器分控箱门关闭严密，箱内清洁、干燥、无锈蚀、封堵严密 冷却器冷却器分控箱分控箱 变压器巡视（续二）17 序号序号 部件部件 项目项目 备注备注 24 冷却系统 备用电源自动切换装臵及冷却器切换试验时能正确动作 结合定结合定期切换期切换 25 有载调压 控制箱内各控制选择开关位臵正确，档位显示与机械指示一致，无异常信号 26 油位正常，符合油位与油温关系曲线，连杆完好无变形 27 油箱及有关的法兰、阀门、油管等处无渗漏油 28 呼吸器完好，油杯内油面、油色正常，呼吸畅通（油中有气泡翻动），矽胶变色不超过2/3 29 机构箱密封良好，马达电源开关应合上 变压器巡视（续三）18 序号序号 部件部件 项目项目 备注备注 30 有载调压 在线滤油装臵组合滤芯压力表指示正确，法兰、阀门、盖板连接处等各部位无渗漏油，工作方式开关、阀门位臵正确 在线在线滤油滤油装臵装臵 31 在线滤油装臵正在工作状态时，检查油中无气泡 32 二次接线箱 门关闭严密，箱内清洁、干燥、无锈蚀、封堵严密 33 接线无松动、脱落现象 34 中性点 本体无过多的积灰，无杂物，各电气连接接头连接可靠 接地接地电阻电阻 35 电阻器元件及支柱绝缘子等外观应正常，无变色、裂缝等异常现象 36 外壳清洁，油漆无脱落 变压器巡视（续四）19 序号序号 部件部件 项目项目 备注备注 37 中性点 放电间隙无异物、无锈蚀、无倾斜 38 其它 在线监测装臵指示正常，无异常信号 39 设备编号、标示齐全、清晰、无损坏，相色标示清晰、无脱落 40 基础无倾斜、下沉 41 架构完好无锈蚀、接地良好 42 防火墙完好、无破损 43 接地及引下部分完好 44 附近的周围环境及堆放物品无可能威胁变压器的安全运行 变压器巡视（续五）20 风冷变压器示意图 详见附件 21 自冷变压器示意图 详见附件 22 23 序号序号 部件部件 项目项目 备注备注 6 本体 SF6压力指示在正常范围（根据压力/温度曲线）SF6SF6开关开关 7 导引线 引线线夹压接牢固、接触良好，无发热现象 8 引线无断股、散股、烧伤痕迹 9 引线驰度适中，摆动正常 10 无挂落异物 11 操作机构“遥控/近控”切换开关应投向相应位臵 12 密封良好，干燥，无变形锈蚀、接地良好 断路器巡视（续一）敞开式断路器 24 序号序号 部件部件 项目项目 备注备注 13 操作机构 二次线无松脱及发热现象 14 各电源开关、熔丝及温控除湿装臵投入正确 15 机构箱内其它元件完好 16 箱内清洁，无异常气味 17 孔洞封堵严密 18 箱内照明良好 19 机构管路及储压罐完好无渗漏，油压正常 液压机构液压机构 20 储油箱油位正常 断路器巡视（续二）敞开式断路器 25 序号序号 部件部件 项目项目 备注备注 21 操作机构 电机及油泵运转正常，无异常响声 22 弹簧操作机构储能指示正常 弹簧机构弹簧机构 23 空气压力正常，无漏气 气动机构气动机构 24 开关仓网关好无破损，开关仓内无异物 室内设备室内设备 25 端子箱 各电源开关、熔丝及温控除湿装臵投入正确 26 密封良好，干燥，无变形锈蚀、接地良好 27 内部清洁，无异常气味 28 箱内照明良好 29 二次线无松脱及发热现象 30 孔洞封堵严密 断路器巡视（续
