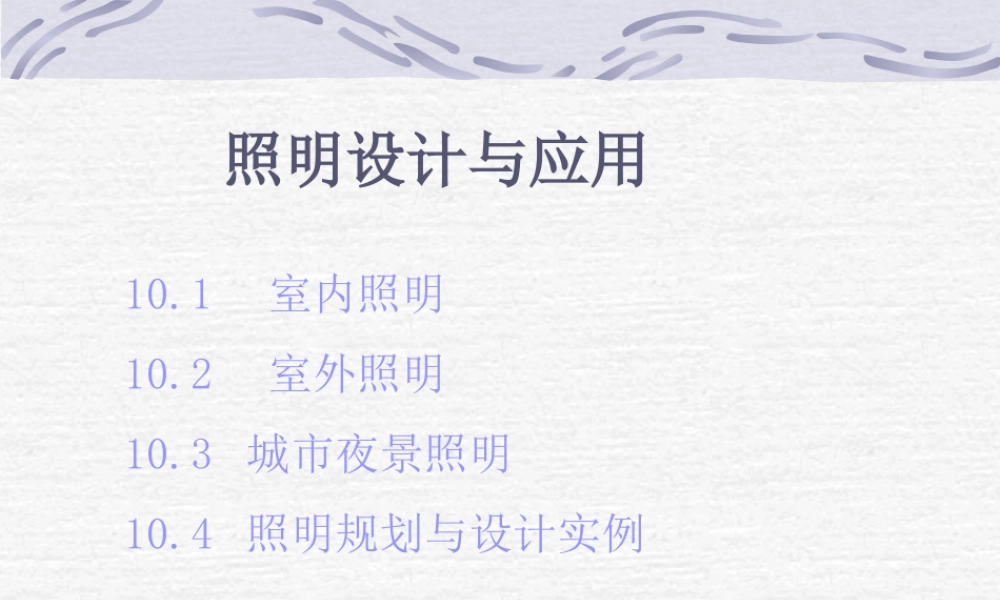

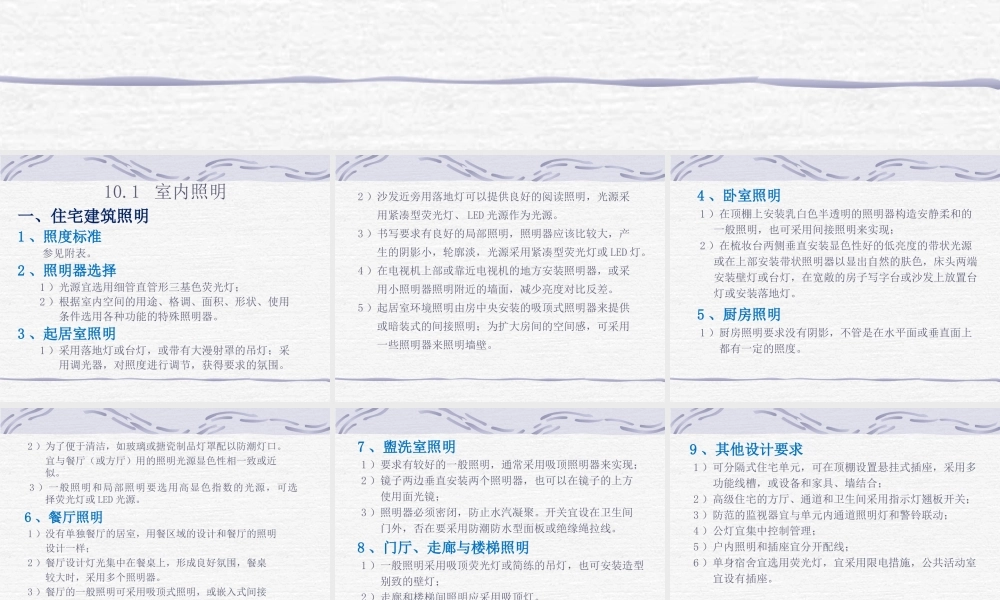

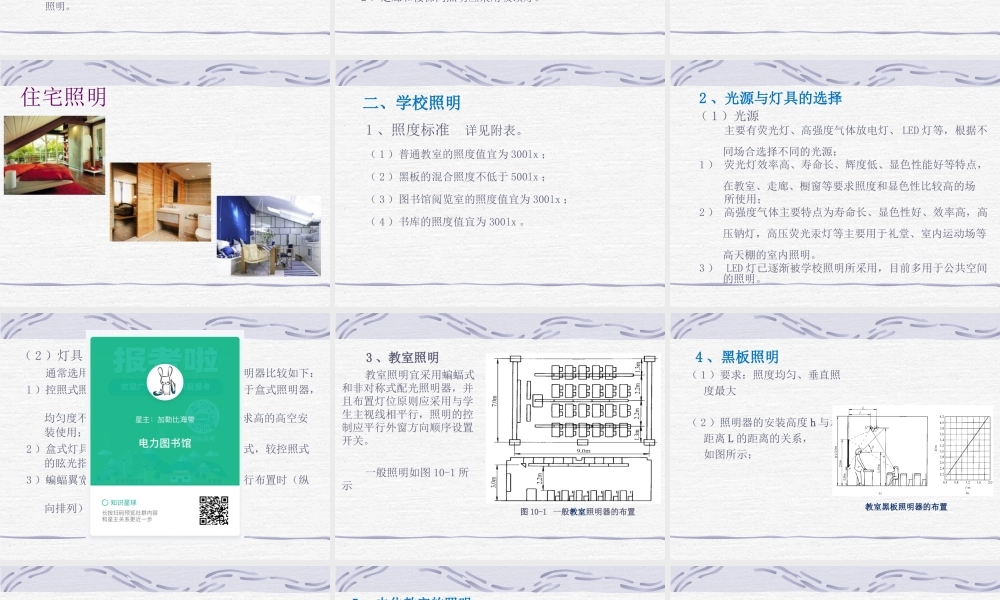

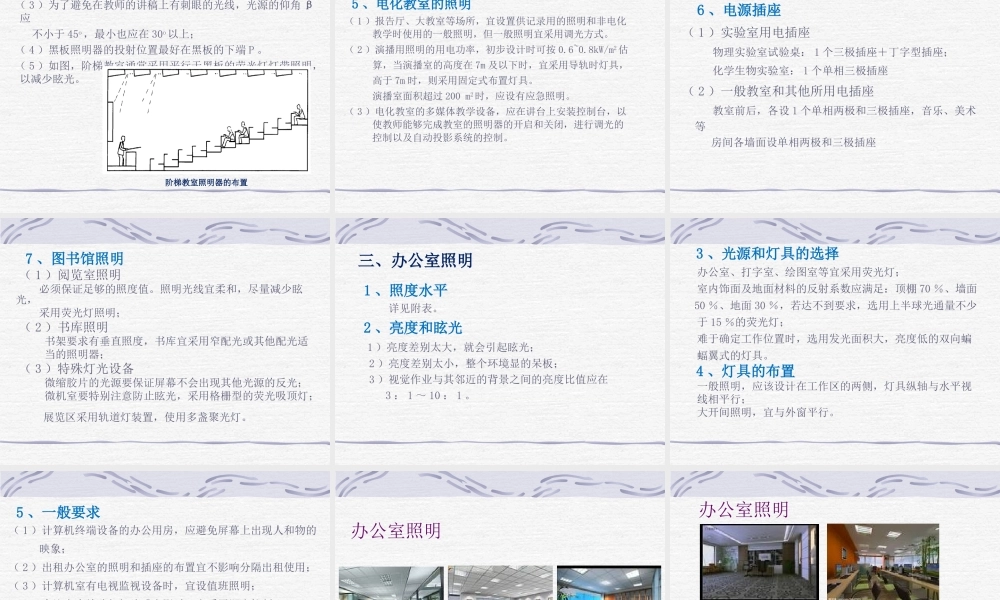

照明设计与应用照明设计与应用 10.1 室内照明 10.2 室外照明 10.3 城市夜景照明 10.4 照明规划与设计实例 10.1 室内照明 一、住宅建筑照明一、住宅建筑照明 1 1、照度标准、照度标准 参见附表。2 2、照明器选择、照明器选择 1）光源宜选用细管直管形三基色荧光灯；2）根据室内空间的用途、格调、面积、形状、使用 条件选用各种功能的特殊照明器。3 3、起居室照明、起居室照明 1）采用落地灯或台灯，或带有大漫射罩的吊灯；采 用调光器，对照度进行调节，获得要求的氛围。2）沙发近旁用落地灯可以提供良好的阅读照明，光源采 用紧凑型荧光灯、LED光源作为光源。3）书写要求有良好的局部照明，照明器应该比较大，产 生的阴影小，轮廓淡，光源采用紧凑型荧光灯或LED灯。4）在电视机上部或靠近电视机的地方安装照明器，或采 用小照明器照明附近的墙面，减少亮度对比反差。5）起居室环境照明由房中央安装的吸顶式照明器来提供 或暗装式的间接照明；为扩大房间的空间感，可采用 一些照明器来照明墙壁。4 4、卧室照明、卧室照明 1）在顶棚上安装乳白色半透明的照明器构造安静柔和的 一般照明，也可采用间接照明来实现；2）在梳妆台两侧垂直安装显色性好的低亮度的带状光源 或在上部安装带状照明器以显出自然的肤色，床头两端 安装壁灯或台灯，在宽敞的房子写字台或沙发上放置台 灯或安装落地灯。5 5、厨房照明、厨房照明 1）厨房照明要求没有阴影，不管是在水平面或垂直面上 都有一定的照度。2）为了便于清洁，如玻璃或搪瓷制品灯罩配以防潮灯口。宜与餐厅（或方厅）用的照明光源显色性相一致或近 似。3）一般照明和局部照明要选用高显色指数的光源，可选 择荧光灯或LED光源。6 6、餐厅照明、餐厅照明 1）没有单独餐厅的居室，用餐区域的设计和餐厅的照明 设计一样；2）餐厅设计灯光集中在餐桌上，形成良好氛围，餐桌 较大时，采用多个照明器。3）餐厅的一般照明可采用吸顶式照明，或嵌入式间接 照明。7 7、盥洗室照明、盥洗室照明 1）要求有较好的一般照明，通常采用吸顶照明器来实现；2）镜子两边垂直安装两个照明器，也可以在镜子的上方 使用面光镜；3）照明器必须密闭，防止水汽凝聚。开关宜设在卫生间 门外，否在要采用防潮防水型面板或绝缘绳拉线。8 8、门厅、走廊与楼梯照明、门厅、走廊与楼梯照明 1）一般照明采用吸顶荧光灯或简练的吊灯，也可安装造型 别致的壁灯；2）走廊和楼梯间照明应采用吸顶灯。9 9、其他设计要求、其他设计要求 1）可分隔式住宅单元，可在顶棚设置悬挂式插座，采用多 功能线槽，或设备和家具、墙结合；2）高级住宅的方厅、通道和卫生间采用指示灯翘板开关；3）防范的监视器宜与单元内通道照明灯和警铃联动；4）公灯宜集中控制管理；5）户内照明和插座宜分开配线；6）单身宿舍宜选用荧光灯，宜采用限电措施，公共活动室 宜设有插座。住宅照明 二、学校照明二、学校照明 1、照度标准 详见附表。（1）普通教室的照度值宜为300lx；（2）黑板的混合照度不低于500lx；（3）图书馆阅览室的照度值宜为300lx；（4）书库的照度值宜为300lx。2 2、光源与灯具的选择、光源与灯具的选择 （1）光源 主要有荧光灯、高强度气体放电灯、LED灯等，根据不 同场合选择不同的光源；1）荧光灯效率高、寿命长、辉度低、显色性能好等特点，在教室、走廊、橱窗等要求照度和显色性比较高的场 所使用；2）高强度气体主要特点为寿命长、显色性好、效率高，高 压钠灯，高压荧光汞灯等主要用于礼堂、室内运动场等 高天棚的室内照明。3）LED灯已逐渐被学校照明所采用，目前多用于公共空间 的照明。（2）灯具 通常选用盒式、控照式等照明器，各种照明器比较如下：1）控照式照明器的光效率较高，眩光指数低于盒式照明器，均匀度不及盒式灯具，适用于桌面照度要求高的高空安 装使用；2）盒式灯具的照度和照度均匀度均高于控照式，较控照式 的眩光指数高，可用于较低空间安装；3）蝙蝠翼宽型灯具的长轴方向与学生视线平行布置时（纵 向排列），能有效地减少光幕反射。3 3、教室照明、教室照明 教室照明宜采用蝙蝠式和非对称式配光照明器，并且布置灯位原则应采用与学生主视线相平行，照明的控制应平行外窗方向顺序设置开关。一般照明如图10-1所示 图图1010-1 1 一般一般教室教室照明器的布置照明器的布置 4 4、黑板照明、黑板照明 （1）要求：照度均匀、垂直照 度最大 （2）照明器的安装高度h h与水平 距离L L的距离的关系，如图所示；教室黑板照明器的布置教室黑板照明器的布置 （3）为了避免在教师的讲稿上有刺眼的光线，光源的仰角 应 不小于45o，最小也应在30o以上；（4）黑板照明器的投射位置最好在黑板的下端P。（5）如图，阶梯教室通常采用平行于黑板的荧光灯灯带照明，以减少眩光。阶梯教室照明器的布置阶梯教室照明器的布置 5 5、电化教室的照明、电化教室的照明 （1）报告厅、大教室等场所，宜设置供记录用的照明和非电化 教学时使用的一般照明，但一般照明宜采用调光方式。（2）演播用照明的用电功率，初步设计时可按0.60.8kW/m2估 算，当演播室的高度在7m及以下时，宜采用导轨时灯具，高于7m时，则采用固定式布置灯具。演播室面积超过200 m2时，应设有应急照明。（3）电化教室的多媒体教学设备，应在讲台上安装控制台，以 使教师能够完成教室的照明器的开启和关闭，进行调光的 控制以及自动投影系统的控制。6 6、电源插座、电源插座 （1）实验室用电插座 物理实验室试验桌：1个三极插座丁字型插座；化学生物实验室：1个单相三极插座（2）一般教室和其他所用电插座 教室前后，各设1个单相两极和三极插座，音乐、美术等 房间各墙面设单相两极和三极插座 7 7、图书馆照明、图书馆照明 （1）阅览室照明 必须保证足够的照度值。照明光线宜柔和，尽量减少眩光，采用荧光灯照明；（2）书库照明 书架要求有垂直照度，书库宜采用窄配光或其他配光适 当的照明器；（3）特殊灯光设备 微缩胶片的光源要保证屏幕不会出现其他光源的反光；微机室要特别注意防止眩光，采用格栅型的荧光吸顶灯；展览区采用轨道灯装置，使用多盏聚光灯。三、办公室照明三、办公室照明 1 1、照度水平、照度水平 详见附表。2 2、亮度和眩光、亮度和眩光 1）亮度差别太大，就会引起眩光；2）亮度差别太小，整个环境显的呆板；3）视觉作业与其邻近的背景之间的亮度比值应在 3：110：1。3 3、光源和灯具的选择、光源和灯具的选择 办公室、打字室、绘图室等宜采用荧光灯；室内饰面及地面材料的反射系数应满足：顶棚70、墙面 50、地面30，若达不到要求，选用上半球光通量不少 于15的荧光灯；难于确定工作位置时，选用发光面积大，亮度低的双向蝙 蝠翼式的灯具。4 4、灯具的布置、灯具的布置 一般照明，应该设计在工作区的两侧，灯具纵轴与水平视 线相平行；大开间照明，宜与外窗平行。5 5、一般要求、一般要求 （1）计算机终端设备的办公用房，应避免屏幕上出现人和物的 映象；（2）出租办公室的照明和插座的布置宜不影响分隔出租使用；（3）计算机室有电视监视设备时，宜设值班照明；（4）会议室内放映幻灯片或电影时，宜采用调光控制；（5）礼堂舞台照明采用顶灯配台前辅助照明，水平照度宜为 500lx,垂直照度不小于300lx。同时在舞台上设有电源 插座，供移动式照明设备使用。办公室照明 办公室照明 1、照度标准 详见附表。2、门厅照明 为了突出主厅的豪华气派，可采用下投式为主的不显 眼照明手法，门厅照明的亮度要同户外的亮度相协调，最好用调光设备或开关装置对门厅的亮度进行调节。四、旅馆照明四、旅馆照明 3 3、公共场所照明、公共场所照明 （1）主厅 照明系统应与室内装修配合，当厅高度超过4m时，宜使 用建筑化照明（或下投式照明与立灯照明的组合照明），使主厅显得宽敞华丽。也可使用大型吊灯，显示豪华气派。（2）餐厅 选择白炽灯或荧光灯作为背景照明，照度达到100lx，餐桌 上照度最好达到300700lx。（3）宴会厅 照明一般采用晶体发光玻璃珠帘照明器或大型、枝型吊灯；可以选用花灯、局部射灯、筒灯、荧光灯等不同照明器的 组合，适应不同场合的需要。（4）商场 对主要商品及陈列橱柜设置重点照明，亮度为一 般照明的35倍，使用导轨灯可以随时移动照明器的位 置，调整投射角度，调配亮度，避免眩光等。（5）休息厅、餐厅、茶室、咖啡厅等处，宜设有地面插座及 灯光广告用插座。4 4、多功能厅、多功能厅 （1）照明器 主要有装饰灯，通常选用大型组合花灯、吊 灯或吸顶灯，常选用辅助灯饰烘托主要装饰灯。（2）控制方式 主要有手动控制、声控控制和程序控制灯。5 5、走廊与电梯门厅、走廊与电梯门厅 电梯门厅的照度要略高于走廊，底层电梯门厅与入口大厅 相连，灯饰要选用较豪华的，走廊的照明要以客房门口为 重点，可采用吸顶灯或壁灯，光源宜选用白炽灯。楼梯间 一般选用漫射式吸顶灯或壁灯。6 6、舞厅、舞厅 在舞厅内，背景一般采用筒形嵌入式照明器点式布置，顶 棚上设置各种颜色的小型投射灯、导轨式射灯和旋转式射 灯，通常中间还设有旋转反光球或者直射式旋转变色光球。7 7、客房照明、客房照明 （1）客房照明一般选用顶棚灯，在房间的中央采用吸顶式或 吊装式安装，在房间的入口处和床头处实行双控。（2）卫生间照明 一般使用防潮、易于清洗的壁灯、吸顶灯，光源可以采用白炽灯，安装在坐便器的前上方。开关宜 设在卫生间外。8 8、其他场所、其他场所 （1）潮湿空间选用防潮型照明器；（2）保龄球照明选用反射性白炽灯或卤钨灯；（3）地下车库出入口应设有适应区照明。五、商业照明五、商业照明 1 1、营业厅照明、营业厅照明 （1）一般照明 按水平照度设计，可采用荧光灯、LED灯或其 混光照明。（2）重点照明 常采用的光源为金属卤化物灯或LED灯，照明 器可选用配线槽与照明器相组合并配以导轨灯或小功率 聚光灯的设计方案。（3）装饰照明 通常使用装饰吊灯、壁灯、挂灯等图案型式 统一的系列照明器。对珠宝、首饰等贵重物品的营业厅 应设值班照明和备用照明；面积超过1500m2的营业厅应 设有应急照明和疏散照明。2 2、橱窗照明、橱窗照明 橱窗照明宜采用遮光格栅或漫射型照明器。3 3、陈列照明、陈列照明 （1）陈列架照明 照明器设置在陈列架的上部或中，光源可采用荧光灯或聚光灯。（2）陈列柜照明 对于玻璃器皿、宝石、贵金属等应采用 高亮度光源；对于布匹、服装、化妆品等宜采用高显 色性光源；肉类、海鲜、苹果等宜采用红色光谱较多 的光源。4 4、广告照明、广告照明 常用的光源有白炽灯、卤钨灯、荧光灯、氖灯，其中氖灯应用最广泛。常用的几种广告牌：光电 式、内照式和氖灯广告。8.28.2 室外照明室外照明 一、体育场地照明一、体育场地照明 1 1、照度标准、照度标准 详见附表。详见附表。2 2、灯具的布置方式与安装高度、灯具的布置方式与安装高度 通常照明器的布置方式和安装高度可分为四类：侧面照 明、四角照明、周边照明、四角与侧面并用照明。见表102和图107；3 3、灯具瞄准点的确定、灯具瞄准点的确定 （1）确定原则 1）投射到观众席的光通量应小于投射到场地光通量的25；2）保证整个运动场地有足够的水平照度和垂直照度，不可 产生暗区；3）每个瞄准点要有几个不同照明器投射光束的叠加；4）瞄准点的设置产生最小的眩光干扰；5）瞄准点俯角设为规格化，方位角进行调整。（2）照明方式 1）侧面照明方式 对于训练场地 如图108所示 对于大型比赛及进行摄像的场地如图108b所示。为提高场地两端的垂直照度及避免对足球运动守门员的眩光干扰如图108c所示 2）四角照明方式 将运动场地划分为中央区、两端区、边线区、四角区等四个区域，按图108d中所划分每个灯塔所应投射的区域，确定每个区域每个灯塔所承担光通量的比例。一般情况，中央区：1/4；两端区和边线区为1/2；四角区均为各自承担。3）四角及侧面方式并用 以四角方式照明为主体，侧面照明方式主要为增加垂直照度。4
