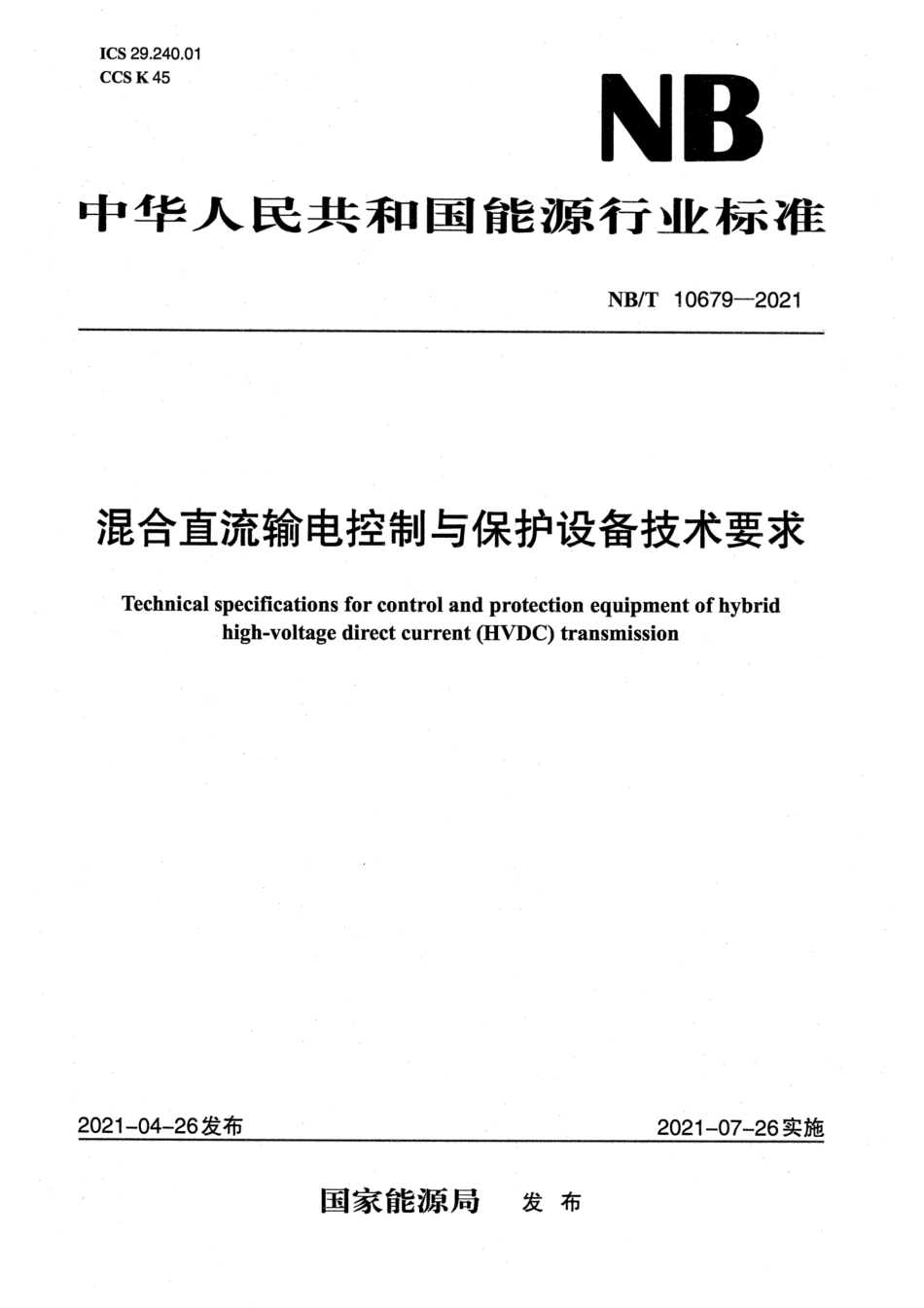

NB∕T 10679-2021 混合直流输电控制与保护设备技术要求.pdf

NB/T10679-2021voltage-sourced converters(VSC)for high-voltage direct current(HVDC)systems3术语和定义IEC62747:2014、GB/T13498-2017和DL/T1193-2012界定的以及下列术语和定义适用于本文件。3.1电网换相换流器line commutated converter;LCC由半控型电力电子器件实现换流功能的换流器。3.2电压源换流器voltage source converter;VSC由可关断电力电子器件实现换流功能，直流侧储能元件为电容器的换流器，主要包括两电平、三电平和模块化多电平换流器(MMC)结构类型。3.3混合直流输电系统 hybrid high-voltage direct current(HVDC)transmission system由电网换相换流器、电压源换流器，以及相关一、二次设备组成的直流输电系统。注：混合直流输电系统包括双端和多端拓扑结构，典型拓扑示意图见附录A。4技术要求4.1通用要求4.1.1环境条件4.1.1.1正常工作大气条件正常工作大气条件如下：a)环境温度：-10+55；b)大气压力：80kPa110kPa;c)相对湿度：5%95%（装置内部既不应凝露，也不应结冰）。4.1.1.2基准试验大气条件基准试验大气条件如下：a)环境温度：205；b)大气压力：86kPa106kPa;c)相对湿度：45%75%。4.1.1.3使用环境的其他要求使用环境的其他要求如下：a)应遮阳、挡雨雪，防御雷击、沙尘，通风；b)电磁干扰不超过4.1.7的规定；c)安装场地应符合GB/T9361-2011中B类安全要求；d)使用地点不出现超过GB/T11287-2000规定的严酷等级为1级的振动，运输贮存过程不出现超过GB/T14537-1993规定的严酷等级为1级的冲击和碰撞；e)使用地点应无爆炸危险的介质，周围介质中不应含有能腐蚀金属、破坏绝缘和表面镀覆及涂覆层的介质及导电介质，不允许有明显的水汽，不允许有严重的霉菌存在；2
