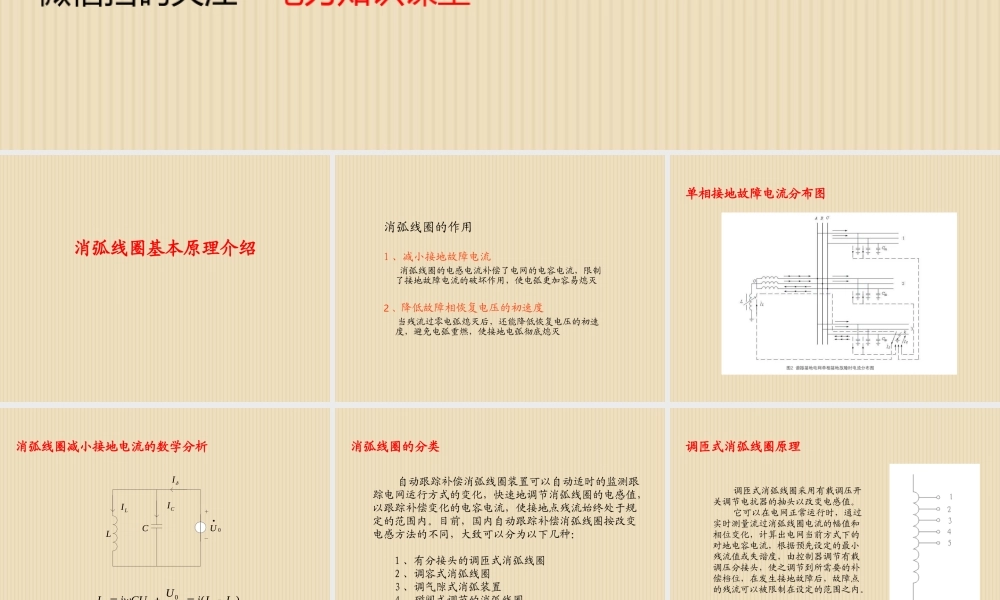

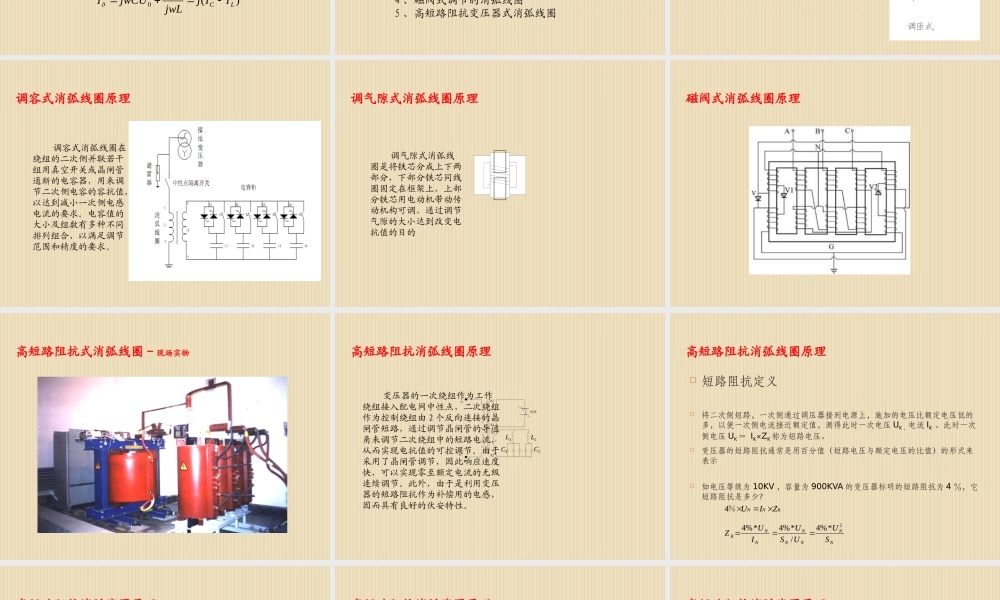

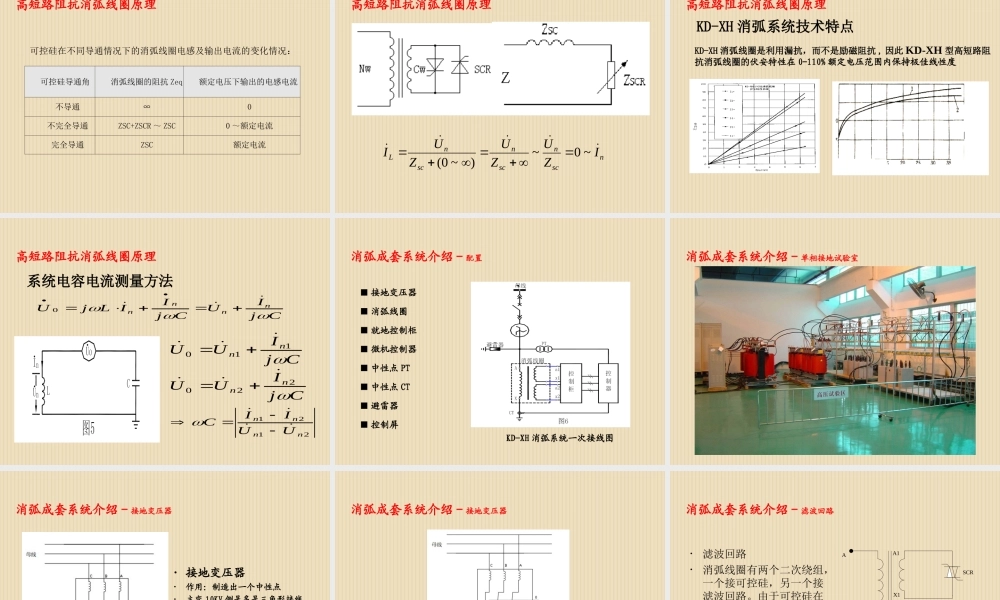

微信扫码关注“电力知识课堂”微信公众号 免费电力课件下载！微信扫码关注“电力知识课堂”消弧线圈基本原理介绍消弧线圈基本原理介绍 消弧线圈的作用 1、减小接地故障电流 消弧线圈的电感电流补偿了电网的电容电流，限制了接地故障电流的破坏作用，使电弧更加容易熄灭 2、降低故障相恢复电压的初速度 当残流过零电弧熄灭后，还能降低恢复电压的初速度，避免电弧重燃，使接地电弧彻底熄灭 单相接地故障电流分布图单相接地故障电流分布图 0ULCICILI)(00LCIIjjwLUjwCUI消弧线圈减小接地电流的数学分析消弧线圈减小接地电流的数学分析 自动跟踪补偿消弧线圈装臵可以自动适时的监测跟踪电网运行方式的变化，快速地调节消弧线圈的电感值，以跟踪补偿变化的电容电流，使接地点残流始终处于规定的范围内。目前，国内自动跟踪补偿消弧线圈按改变电感方法的不同，大致可以分为以下几种：1、有分接头的调匝式消弧线圈 2、调容式消弧线圈 3、调气隙式消弧装臵 4、磁阀式调节的消弧线圈 5、高短路阻抗变压器式消弧线圈 消弧线圈的分类消弧线圈的分类 调匝式消弧线圈采用有载调压开关调节电抗器的抽头以改变电感值。它可以在电网正常运行时，通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。调匝式消弧线圈原理调匝式消弧线圈原理 调容式消弧线圈在绕组的二次侧并联若干组用真空开关或晶闸管通断的电容器，用来调节二次侧电容的容抗值，以达到减小一次侧电感电流的要求。电容值的大小及组数有多种不同排列组合，以满足调节范围和精度的要求。调容式消弧线圈原理调容式消弧线圈原理 调气隙式消弧线圈是将铁芯分成上下两部分，下部分铁芯同线圈固定在框架上，上部分铁芯用电动机带动传动机构可调，通过调节气隙的大小达到改变电抗值的目的 调气隙式消弧线圈原理调气隙式消弧线圈原理 磁阀式消弧线圈原理磁阀式消弧线圈原理 高短路阻抗式消弧线圈高短路阻抗式消弧线圈现场实物现场实物 3L5L3C5CAXA1X1A2X2SCR高短路阻抗消弧线圈原理高短路阻抗消弧线圈原理 变压器的一次绕组作为工作绕组接入配电网中性点，二次绕组作为控制绕组由2个反向连接的晶闸管短路，通过调节晶闸管的导通角来调节二次绕组中的短路电流，从而实现电抗值的可控调节。由于采用了晶闸管调节，因此响应速度快，可以实现零至额定电流的无级连续调节。此外，由于是利用变压器的短路阻抗作为补偿用的电感，因而具有良好的伏安特性。短路阻抗定义 将二次侧短路，一次侧通过调压器接到电源上，施加的电压比额定电压低的多，以使一次侧电流接近额定值，测得此时一次电压UK，电流IK。此时一次侧电压UK IKZK称为短路电压。变压器的短路阻抗通常是用百分值（短路电压与额定电压的比值）的形式来表示 如电压等级为10KV，容量为900KVA的变压器标明的短路阻抗为4，它短路阻抗是多少？KNNZIU4NNNNNNNKSUUSUIUZ2*%4/*%4*%4高短路阻抗消弧线圈原理高短路阻抗消弧线圈原理 可控硅在不同导通情况下的消弧线圈电感及输出电流的变化情况：可控硅导通角 消弧线圈的阻抗Zeq 额定电压下输出的电感电流 不导通 0 不完全导通 ZSC+ZSCRZSC 0额定电流 完全导通 ZSC 额定电流 高短路阻抗消弧线圈原理高短路阻抗消弧线圈原理 高短路阻抗消弧线圈原理高短路阻抗消弧线圈原理 nscnscnscnLIZUZUZUI0)0(KDKD-XHXH消弧系统技术特点消弧系统技术特点 KDKD-XHXH消弧线圈是利用漏抗，而不是励磁阻抗消弧线圈是利用漏抗，而不是励磁阻抗,因此因此KD-XH型型高短路阻抗高短路阻抗消弧线圈的消弧线圈的伏安特性在伏安特性在0 0-110%110%额定电压范围内保持极佳线性度额定电压范围内保持极佳线性度 高短路阻抗消弧线圈原理高短路阻抗消弧线圈原理 CjIUCjIILjUnnnn0系统电容电流测量方法系统电容电流测量方法 CjIUUnn110CjIUUnn2202121nnnnUUIIC 高短路阻抗消弧线圈原理高短路阻抗消弧线圈原理 接地变压器接地变压器 消弧线圈消弧线圈 就地控制柜就地控制柜 微机控制器微机控制器 中性点中性点PTPT 中性点中性点CT CT 避雷器避雷器 控制屏控制屏 消弧成套系统介绍消弧成套系统介绍配臵配臵 KDKD-XHXH消弧系统一次接线图消弧系统一次接线图 消弧成套系统介绍消弧成套系统介绍单相接地试验室单相接地试验室 接地变压器接地变压器 作用：制造出一个中性点作用：制造出一个中性点 主变主变10KV10KV侧是多是三角形接线，侧是多是三角形接线，所以需要制造出一个中性点，所以需要制造出一个中性点，对于有星形接法的地方，可以对于有星形接法的地方，可以直接与消弧线圈连接直接与消弧线圈连接 具有低阻抗特点具有低阻抗特点 消弧成套系统介绍消弧成套系统介绍接地变压器接地变压器 消弧成套系统介绍消弧成套系统介绍接地变压器接地变压器 3L5L3C5CAXA1X1A2X2SCR消弧成套系统介绍消弧成套系统介绍滤波回路滤波回路 滤波回路 消弧线圈有两个二次绕组，一个接可控硅，另一个接滤波回路。由于可控硅在导通时刻会产生很大的谐波电流，所以通过在滤波回路配置电容电感，将3次，5次谐波个过滤。
