汽轮机本体-滑销系统知识培训专业课件.ppt

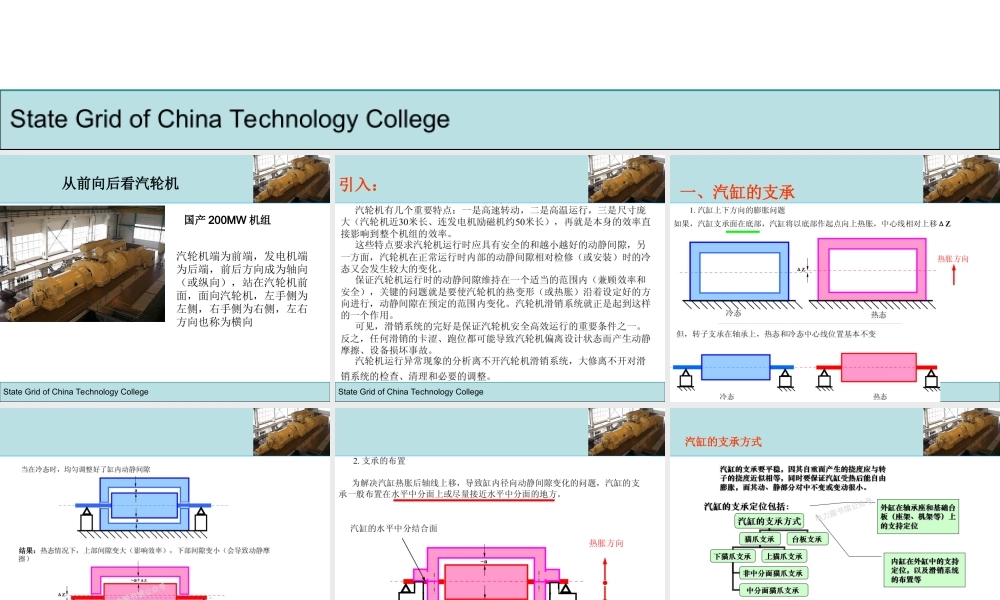

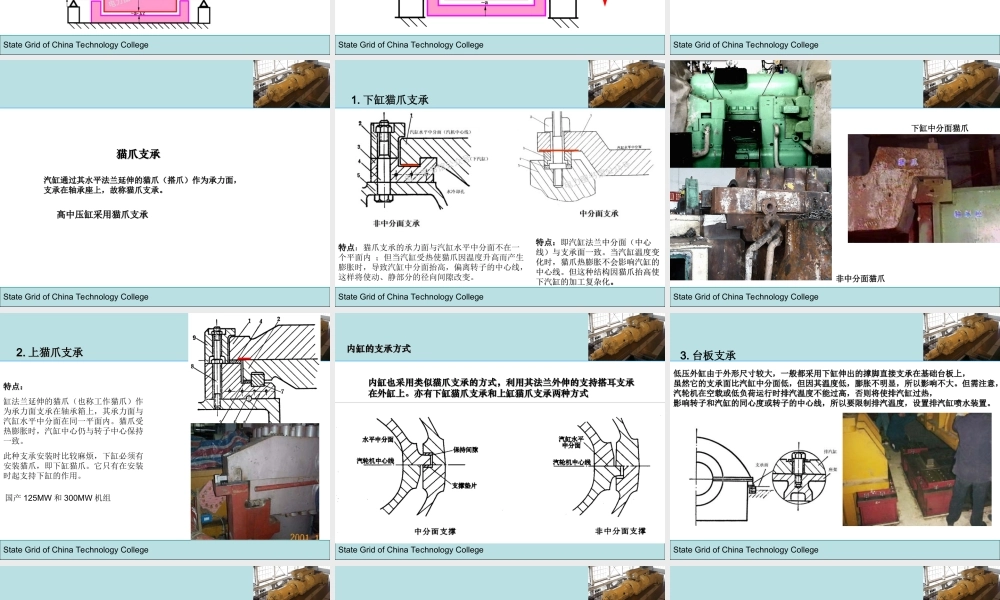

State Grid of China Technology College 滑销系统滑销系统 State Grid of China Technology College 国产国产200MW机组机组 从前向后看汽轮机从前向后看汽轮机 汽轮机端为前端，发电机端为后端，前后方向成为轴向（或纵向），站在汽轮机前面，面向汽轮机，左手侧为左侧，右手侧为右侧，左右方向也称为横向 State Grid of China Technology College 引入：引入：State Grid of China Technology College 一、汽缸的支承一、汽缸的支承 State Grid of China Technology College State Grid of China Technology College State Grid of China Technology College 汽缸的支承方式汽缸的支承方式 State Grid of China Technology College 猫爪支承猫爪支承 汽缸通过其水平法兰延伸的猫爪（搭爪）作为承力面，汽缸通过其水平法兰延伸的猫爪（搭爪）作为承力面，支承在轴承座上，故称猫爪支承。支承在轴承座上，故称猫爪支承。高中压缸采用猫爪支承高中压缸采用猫爪支承 State Grid of China Technology College 1.下缸猫爪支承下缸猫爪支承 特点特点：猫爪支承的承力面与汽缸水平中分面不在一个平面内；但当汽缸受热使猫爪因温度升高而产生膨胀时，导致汽缸中分面抬高，偏离转子的中心线，这样将使动、静部分的径向间隙改变。特点：特点：即汽缸法兰中分面（中心线）与支承面一致。当汽缸温度变化时，猫爪热膨胀不会影响汽缸的中心线。但这种结构因猫爪抬高使下汽缸的加工复杂化。State Grid of China Technology College 下缸中分面猫爪下缸中分面猫爪 非中分面猫爪非中分面猫爪 State Grid of China Technology College 2.上猫爪支承上猫爪支承 特点：特点：缸法兰延伸的猫爪（也称工作猫爪）作为承力面支承在轴承箱上，其承力面与汽缸水平中分面在同一平面内。猫爪受热膨胀时，汽缸中心仍与转子中心保持一致。此种支承安装时比较麻烦，下缸必须有安装猫爪，即下缸猫爪。它只有在安装时起支持下缸的作用。国产125MW和300MW机组 State Grid of China Technology College 内缸的支承方式内缸的支承方式 内缸也采用类似猫爪支承的方式，利用其法兰外伸的支持搭耳支承内缸也采用类似猫爪支承的方式，利用其法兰外伸的支持搭耳支承在外缸上。亦有下缸猫爪支承和上缸猫爪支承两种方式在外缸上。亦有下缸猫爪支承和上缸猫爪支承两种方式 State Grid of China Technology College 3.台板支承台板支承 低压外缸由于外形尺寸较大，一般都采用下缸伸出的撑脚直接支承在基础台板上，低压外缸由于外形尺寸较大，一般都采用下缸伸出的撑脚直接支承在基础台板上，虽然它的支承面比汽缸中分面低，但因其温度低，膨胀不明显，所以影响不大。但需注意，虽然它的支承面比汽缸中分面低，但因其温度低，膨胀不明显，所以影响不大。但需注意，汽轮机在空载或低负荷运行时排汽温度不能过高，否则将使排汽缸过热，汽轮机在空载或低负荷运行时排汽温度不能过高，否则将使排汽缸过热，影响转子和汽缸的同心度或转子的中心线，所以要限制排汽温度，设置排汽缸喷水装置。影响转子和汽缸的同心度或转子的中心线，所以要限制排汽温度，设置排汽缸喷水装置。State Grid of China Technology College State Grid of China Technology College State Grid of China Technology College State Grid of China Technology College 二、滑销系统二、滑销系统 State Grid of China Technology College 热凸冷凹热凸冷凹 State Grid of China Technology College State Grid of China Technology College State Grid of China Technology College 3.滑销系统的作用滑销系统的作用：为了正确引导汽缸部件的热胀冷缩，以保持动、静部件间合理的轴向间隙，保证汽缸和转子中心的一致。当由于某种原因使滑销系统卡涩时，机组的膨胀就会受到限制，当机组的膨胀受到限制时就会引起机组较大的振动，严重时以至于不能开机或者引起动静碰磨，从而造成更大的破坏。State Grid of China Technology College 立销立销 用于引导汽缸垂直方向位移用于引导汽缸垂直方向位移 纵销纵销 用于引导汽缸、轴承箱水平轴向位移用于引导汽缸、轴承箱水平轴向位移 横销横销 用于引导汽缸、轴承箱水平横向位移用于引导汽缸、轴承箱水平横向位移 猫爪横销猫爪横销 保持汽缸与轴承箱之间的轴向位置不变，同时保持汽缸与轴承箱之间的轴向位置不变，同时 引导汽缸水平横向膨胀。引导汽缸水平横向膨胀。角销角销 用于限制轴承箱与台板脱离用于限制轴承箱与台板脱离 死点死点 纵销中心线与横销中心线的交点形成整个汽缸的膨胀纵销中心线与横销中心线的交点形成整个汽缸的膨胀死点。在汽缸膨胀时，该点始终保持不动，汽缸只能死点。在汽缸膨胀时，该点始终保持不动，汽缸只能以此点为中心向前、后、左、右方向膨胀。以此点为中心向前、后、左、右方向膨胀。滑销系统滑销系统 State Grid of China Technology College 汽缸的死点汽缸的死点 横销横销 纵销纵销 State Grid of China Technology College 立销立销 State Grid of China Technology College State Grid of China Technology College 一般安装在轴承座底部与台板之间及低压缸与台板之间，处于汽轮机的轴向中心线上 State Grid of China Technology College 安装在低压缸的搭脚与台板之间，左右各装一个。State Grid of China Technology College 猫爪猫爪 横销横销 State Grid of China Technology College 国产国产300MW300MW机组滑销系统机组滑销系统 State Grid of China Technology College State Grid of China Technology College 125MW汽轮机滑销系统汽轮机滑销系统 State Grid of China Technology College
