国家能源集团风电整定计算实例培训.pptx

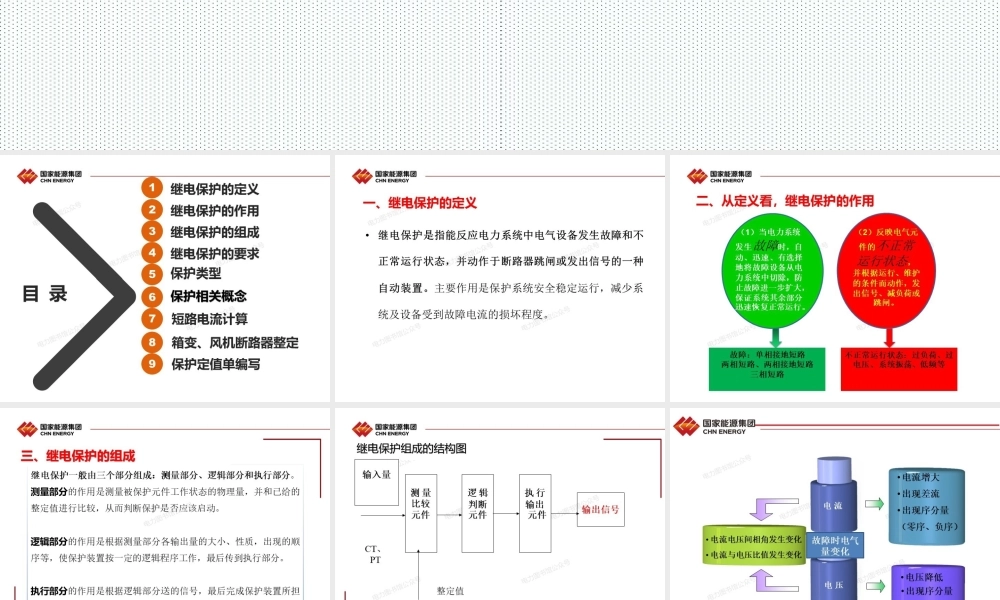

风电场继电保护基础知识国家能源集团CHN ENERGYA继电保护的定义2继电保护的作用3继电保护的组成继电保护的要求5保护类型目录6保护相关概念7短路电流计算8箱变、风机断路器整定保护定值单编写国家能源集团CHN ENERGY一、继电保护的定义继电保护是指能反应电力系统中电气设备发生故障和不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。主要作用是保护系统安全稳定运行，减少系统及设备受到故障电流的损坏程度。国家能源集团CHN ENERGY二、从定义看，继电保护的作用(1)当电力系统(2)反映电气元发生故障时，自件的不正常动、迅速、有选择运行状态地将故障设备从电力系统中切除，防并根据运行、维护止故障进一步扩大，的条件而动作，发保证系统其余部分出信号、减负荷或迅速恢复正常运行。跳闸。故障：单相接地短路不正常运行状态：过负荷、过两相短路、两相接地短路电压、系统振荡、低频等三相短路国家能源集团CHN ENERGY三、继电保护的组成继电保护一般由三个部分组成：测量部分、逻辑部分和执行部分。测量部分的作用是测量被保护元件工作状态的物理量，并和已给的整定值进行比较，从而判断保护是否应该启动。逻辑部分的作用是根据测量部分各输出量的大小、性质，出现的顺序等，使保护装置按一定的逻辑程序工作，最后传到执行部分。执行部分的作用是根据逻辑部分送的信号，最后完成保护装置所担负的任务。如发出信号，跳闸或不动作等。
