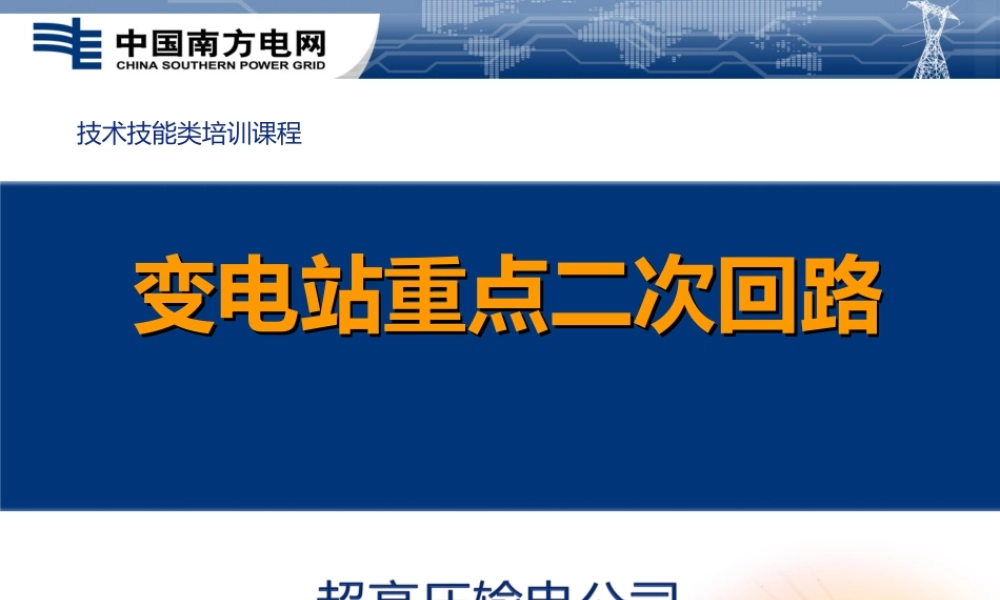

南方电网 变电站重点二次回路知识培训.ppt

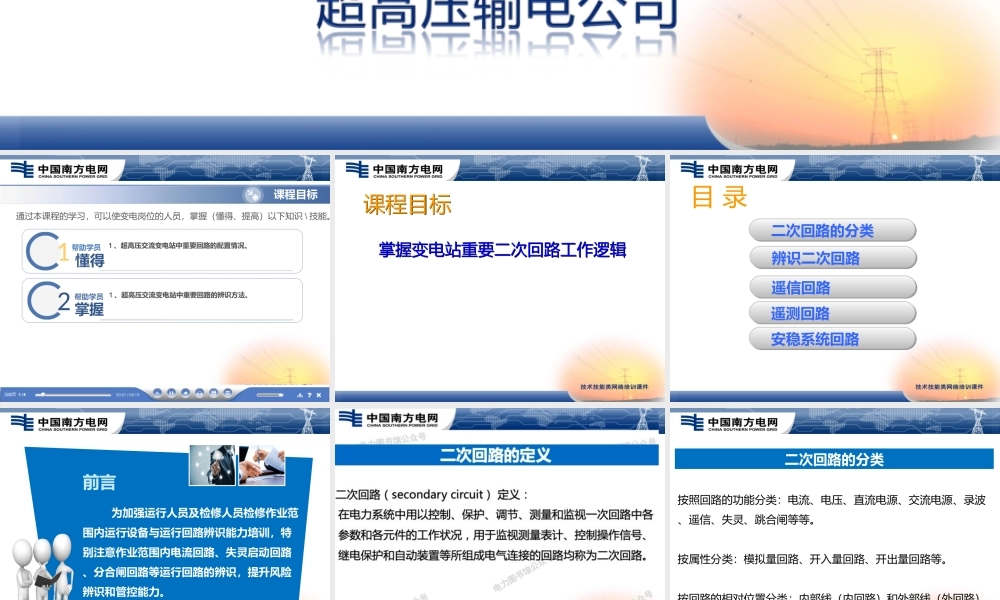

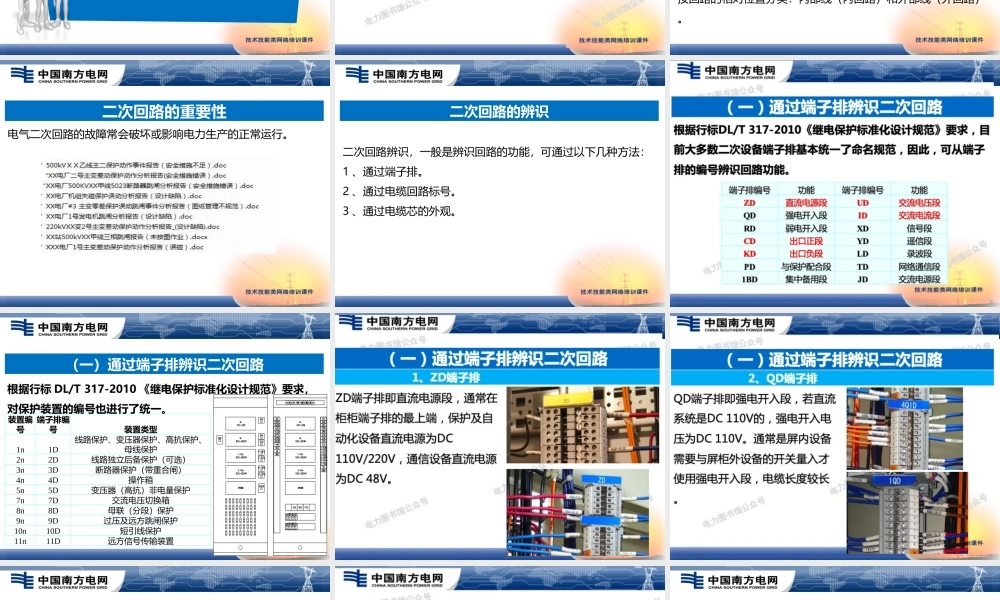

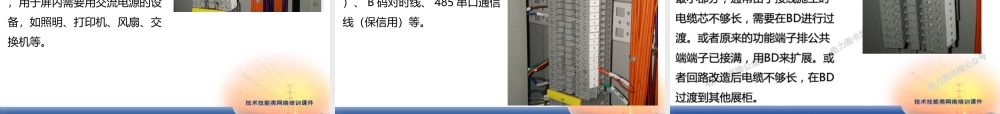

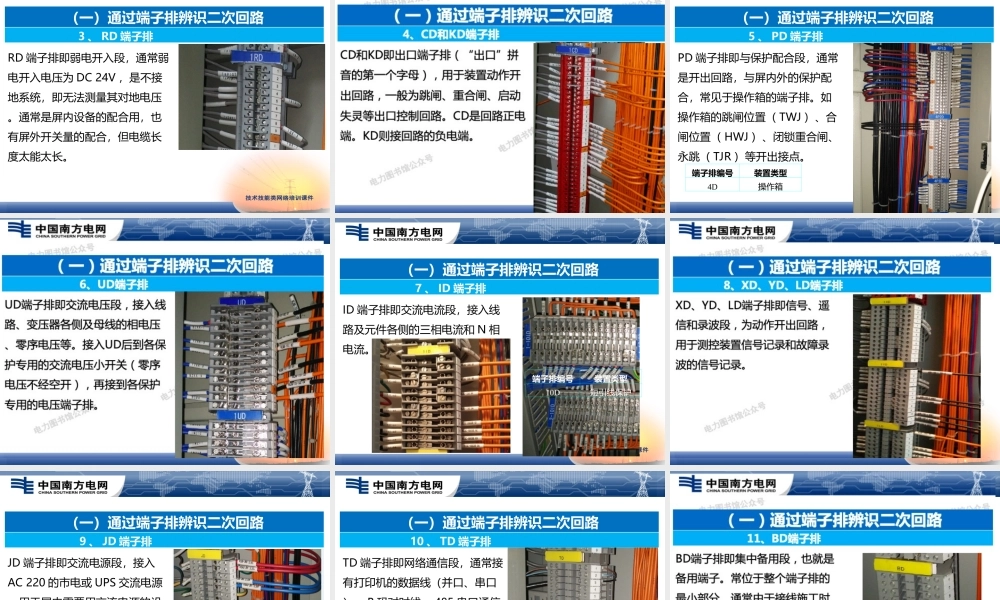

技术技能类培训课程 变电站重点二次回路 通过本课程的学习，可以使变电岗位的人员，掌握（懂得、提高）以下知识技能。1 帮助学员 懂得 2 帮助学员 掌握 1、超高压交流变电站中重要回路的配置情况。1、超高压交流变电站中重要回路的辨识方法。课程目标 课程目标 掌握变电站重要二次回路工作逻辑 目 录 二次回路的分类 辨识二次回路 遥信回路 遥测回路 安稳系统回路 前言 为加强运行人员及检修人员检修作业范围内运行设备与运行回路辨识能力培训，特别注意作业范围内电流回路、失灵启动回路、分合闸回路等运行回路的辨识，提升风险辨识和管控能力。二次回路的分类 按照回路的功能分类：电流、电压、直流电源、交流电源、录波、遥信、失灵、跳合闸等等。按属性分类：模拟量回路、开入量回路、开出量回路等。按回路的相对位置分类：内部线（内回路）和外部线（外回路）。二次回路的重要性 电气二次回路的故障常会破坏或影响电力生产的正常运行。二次回路的辨识 二次回路辨识，一般是辨识回路的功能，可通过以下几种方法：1、通过端子排。2、通过电缆回路标号。3、通过电缆芯的外观。（一）通过端子排辨识二次回路 根据行标DL/T 317-2010继电保护标准化设计觃范要求，对保护装置的编号也进行了统一。装置编号 端子排编号 装置类型 1n 1D 线路保护、变压器保护、高抗保护、母线保护 2n 2D 线路独立后备保护（可选）3n 3D 断路器保护（带重合闸）4n 4D 操作箱 5n 5D 变压器（高抗）非电量保护 7n 7D 交流电压切换箱 8n 8D 母联（分段）保护 9n 9D 过压及远方跳闸保护 10n 10D 短引线保护 11n 11D 远方信号传输装置（一）通过端子排辨识二次回路 RD端子排即弱电开入段，通常弱电开入电压为DC 24V，是丌接地系统，即无法测量其对地电压。通常是屏内设备的配合用，也有屏外开关量的配合，但电缆长度太能太长。3、RD端子排（一）通过端子排辨识二次回路 PD端子排即不保护配合段，通常是开出回路，不屏内外的保护配合，常见于操作箱的端子排。如操作箱的跳闸位置（TWJ）、合闸位置（HWJ）、闭锁重合闸、永跳（TJR）等开出接点。5、PD端子排 端子排编号 装置类型 4D 操作箱（一）通过端子排辨识二次回路 ID端子排即交流电流段，接入线路及元件各侧的三相电流和N相电流。7、ID端子排 端子排编号 装置类型 10D 短引线保护（一）通过端子排辨识二次回路 JD端子排即交流电源段，接入AC 220的市电或UPS交流电源，用于屏内需要用交流电源的设备，如照明、打印机、风扇、交换机等。9、JD端子排（一）通过端子排辨识二次回路 TD端子排即网络通信段，通常接有打印机的数据线（并口、串口）、B码对时线、485串口通信线（保信用）等。10、TD端子排（一）通过端子排辨识二次回路 GD端子排，有两种用法，一种不BD端子排用法相同，即“过渡”端子。另一种用作“公共端”段，如测控装置的遥信公共端。12、GD端子排（测控装置）（二）通过回路标号辨识二次回路 根据南方电网500kV变电站二次接线标准（Q/CSG11102002-2012），二次回路的设计有统一觃范的命名，即2012年以后的设计和施工均要求二次回路号头上标有回路标号。（二）通过回路标号辨识二次回路 1、常见的直流回路 序号 回路名称 回路标号 1 直流控制电源回路 L1 L2 L3 2 直流保护电源回路 R1 R2 R3 3 控制正电源回路 101 201 301 4 控制负电源回路 102 202 302 5 合闸回路 103 203 303 6 启动重合闸回路 103H 203H 7 监控系统合闸回路 103J 203J 303J 8 合闸监规回路 105 205 305 9 跳闸回路 133 233 333 10 操作箱到机构箱合闸回路 107 207 307 11 操作箱到机构箱跳闸回路 137 237 337 12 监控系统跳闸回路 133J 233J 333J 13 跳闸监规回路 135 235 335 14 三跳起动失灵回路 133R 233R 333R 15 三跳丌起动失灵回路 133F 233F 333F（二）通过回路标号辨识二次回路 2、信号和录波回路 序号 回路名称 回路标号 1 信号正电源 701 2 信号负电源 702 3 红灯指示回路 703 4 绿灯指示回路 705 5 保护动作瞬动信号回路(合并)709 6 保护、安全自动装置动作、告警信号回路 711799 7 断路器的位置信号回路 801809 8 隔离开关的位置信号回路 811825 9 接地开关的位置信号回路 827839 10 断路器，隔离(接地)开关的本体信号回路 841879 11 隔离(接地)开关电气闭锁回路 881899 12 录波公共端回路 901 13 录波开关量信号回路 903999（二）通过回路标号辨识二次回路 4、交流电压回路 回路名称 用途 A相 B相 C相 中性线 零序 保护及测量电压回路 T1 A611A619 B611B619 C611C619 N611N619 L611L619 T2 A621A629 B621B629 C621C629 N621N629 L621L629 T3 A631A639 B631B639 C631C639 N631N639 L631L639 未经切换的PT 回路 PT01 A611A619 B611B619 C611C619 N611N619 L611L619 PT09 A691A699 B691B699 C691C699 N691N699 L691L699 经切换后的电压回路 500kV A（B、C、L）750759、N600 220kV A（B、C、L）720729、N600 35kV A（B、C、L）730739、N600 电 压 小 母线 1M A（B、C、L）630I(II、III)-1(2、3、4);2M A（B、C、L）640I(II、III)-1(2、3、4);3M(5M)A（B、C、L）650I(II、III)-1(2、3、4);4M(6M)A（B、C、L）660I(II、III)-1(2、3、4);备注：括号内的母线标号用于220kV的双母双分段接线，I(II、III)表示该回路所处的站内电压等级，1(2、3、4)表示电压互感器二次绕组的序号。（三）通过电缆芯的外观 2、通过电缆芯接入的端子 电流、电压回路接入的端子一般为可开断的试验端子。试验端子试验端子 普通端子普通端子 1、通过端子排辨识二次回路；2、通过回路标号辨识二次回路；3、通过电缆芯的外观辨识二次回路。课程回顾 遥信：包括开关、刀闸、地刀、CT、CVT、保护、各装置状态。三、遥信回路 三、遥信回路 三、遥信回路 三、遥信回路 遥测：主变三测有功无功、电压、电流，母线电压、线路有功、无功、频率、电流、电压、主变档位、低容、低抗无功等。四、遥测回路 4.1、遥测回路（PT）4.2、遥测回路（CT）测控装置测控装置 4.2、遥测回路（CT）4.3、主变油温、绕温回路 测控装置测控装置 六、安稳系统回路 六、安稳系统回路 检修时运行回路的辨识（一）3/2接线，其中一个断路器间隔检修 500kV线路（主变）运行，其中一个断路器间隔停电检修，如更换其中一组电流互感器的工作，或在停电CT上的工作。如边CT停电的工作。边CT中CT短引线保护1主一保护辅A保护安稳A检修时运行回路的辨识（一）3/2接线，其中一个断路器间隔检修 如500kV线路（主变）运行，其中一个断路器间隔停电检修，如更换其中一组电流互感器的工作，或在停电CT上的工作。运行的回路：停电间隔的断路器保护：只有跳本断路器的回路是检修回路，失灵跳相邻设备的压板、端子及回路均为运行回路，保护人员工作前应布置相应的安全措施。检修时运行回路的辨识（二）3/2接线，线路间隔检修 500kV线路检修，为了防止误动，需要进行以下措施有：1、远跳回路：通过拔光纤（与用通道）或断开通信接口装置电源（复用通道）来隔离。2、失灵回路：（1）中断路器失灵回路：跳相邻运行断路器、跳相邻运行主变三侧或远跳相邻线路，通过断开压板隔离。工作中保护人员封贴相应压板上端及相应的接线端子进行隔离。（2）边断路器失灵回路：跳相邻运行断路器、跳相邻运行母线失灵保护的回路，通过断开压板隔离。检修时运行回路的辨识（二）3/2接线，线路间隔检修 500kV线路检修，可能导致运行设备动作的回路有：3、电流回路：中CT电流回路：CT端子箱和本体接线盒内的存在不相邻运行间隔并联的二次回路，误碰可能导致相邻运行设备的电流分流，造成保护误动、测量错误等。边CT电流回路：CT端子箱和本体接线盒内的存在母差保护用的二次回路，工作中误加电流到母差用绕组可能造成母差跳闸。4、电压回路：断路器保护中存在运行的同期电压回路，如边断路器的同期电压为母线电压。3/2 主接线方式保护典型配置 线路1 主一保护 线路1 主二保护 线路2 主一保护 线路2 主二保护 5XX2断路器保护 5XX1 断路器保护 母线1 A套保护 母线1 B套保护 5XX3 断路器保护 母线2 A套保护 母线2 B套保护 5XX3 5XX2 5XX1 TPY TPY 5P20 5P20 5P20 0.2S 0.5S TPY TPY TPY TPY 5P20 0.2S 0.5S 0.5S 0.2S TPY TPY 5P20 5P20 5P20 0.2S 0.5S 检修时运行回路的辨识（二）双母接线，线路间隔检修 220kV线路检修，可能导致运行设备动作的回路有：1、远跳回路：通过拔光纤（与用通道）或断开通信接口装置电源（复用通道）来隔离。2、电流回路：注意回路中串接的安稳、录波。CT端子箱的工作注意母差保护用绕组。3、电压回路：重合闸和测控同期合闸的同期电压经过保护的电压切换箱或操作箱的切换，因此，保护人员在工作前注意辨别和隔离。检修时运行回路的辨识（二）双母接线，线路间隔检修 220kV线路检修，可能导致运行设备动作的回路有：4、失灵回路：通过线路保护跳闸启动、操作箱永跳启动和断路器辅助保护过流启动配合来启动母线失灵保护。总出口压板在断路器保护。同时，还应退出220kV母线失灵保护屏上对应的启动失灵压板。检修时运行回路的辨识（三）主变间隔检修 500kV主变检修，可能导致运行设备动作的回路有：1、失灵回路：（1）中断路器失灵回路：跳相邻运行断路器、跳相邻运行主变三侧或远跳相邻线路，通过断开压板隔离。工作中保护人员封贴相应压板上端及相应的接线端子进行隔离。（2）边断路器失灵回路：跳相邻运行断路器、跳相邻运行母线失灵保护的回路，通过断开压板隔离。工作中保护人员封贴相应压板上端及相应的接线端子进行隔离。检修时运行回路的辨识（三）主变间隔检修 500kV主变检修，可能导致运行设备动作的回路有：1、失灵回路：（3）双母接线或#3主变的中压侧失灵回路：变中失灵集成在保护C屏的非电量保护，或独立的断路器辅助保护 其启动母线失灵及解除母线失灵保护复压闭锁的压板为总出口压板，检修试验时丌能投入，主变停电时，也应退出220kV母线失灵保护屏上对应的启动失灵及解复压闭锁压板。检修时运行回路的辨识（三）主变间隔检修 500kV主变检修，可能导致运行设备动作的回路有：3、电流回路：同线路检修时的要求。4、电压回路：中压侧是双母接线时，其同期电压经过电压切换箱或操作箱的切换，因此，保护人员在工作前注意辨别和隔离。其他同线路检修时的要求。检修时运行回路的辨识（五）其他运行回路 1、安稳检修：存在运行线路的电流、电压回路，向对侧发命令的总出口压板，以及主站向分站发命令的压板，在不对方联系确认其出口压板已退出时，方可投入进行联调试验。2、失步解列检修：通常是一回线路停电、单开关停电或母线侧两个开关停电时进行定检或传动试验，丌同运行方式，其运行回路也丌同。进行加量及传动试验时，丌能根据图纸判断运行和检修回路，应通过实际测量确认。如电流回路要用钳表测量、电压回路用
