维护

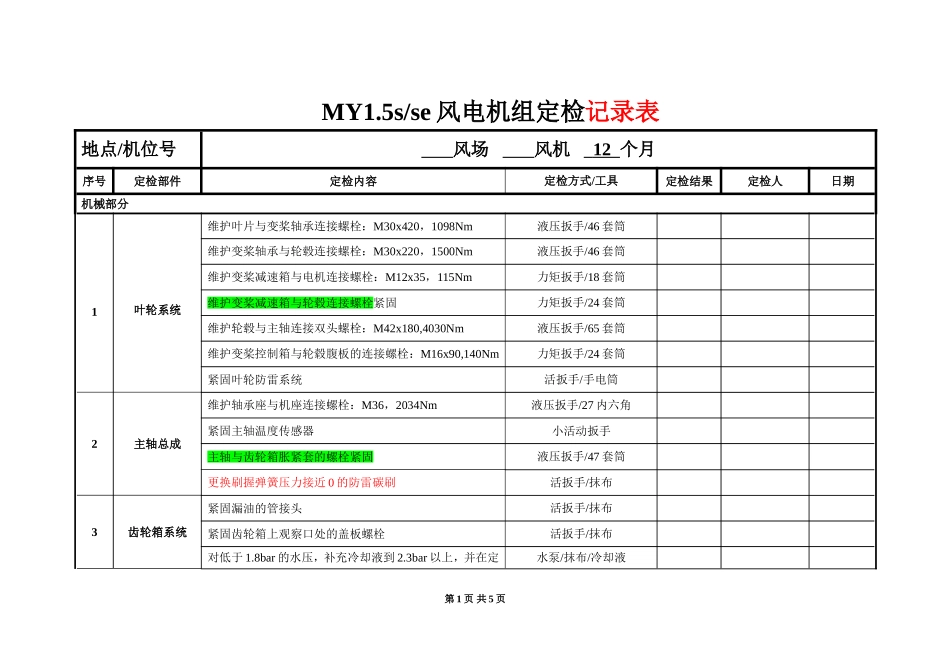

MY1.5s/se风电机组定检记录表
地点/机位号
风场 风机 12 个月
序号
定检部件
定检内容
定检方式/工具
定检结果
定检人
日期
机械部分
1
叶轮系统
维护叶片与变桨轴承连接螺栓:M30x420,1098Nm
液压扳手/46套筒
维护变桨轴承与轮毂连接螺栓:M30x220,1500Nm
液压扳手/46套筒
维护变桨减速箱与电机连接螺栓:M12x35,115Nm
力矩扳手/18套筒
维护变桨减速箱与轮毂连接螺栓紧固
力矩扳手/24套筒
维护轮毂与主轴连接双头螺栓:M42x180,4030Nm
液压扳手/65套筒
维护变桨控制箱与轮毂腹板的连接螺栓:M16x90,140Nm
力矩扳手/24套筒
紧固叶轮防雷系统
活扳手/手电筒
2
主轴总成
维护轴承座与机座连接螺栓:M36,2034Nm
液压扳手/27内六角
紧固主轴温度传感器
小活动扳手
主轴与齿轮箱胀紧套的螺栓紧固
液压扳手/47套筒
更换刷握弹簧压力接近0的防雷碳刷
活扳手/抹布
3
齿轮箱系统
紧固漏油的管接头
活扳手/抹布
紧固齿轮箱上观察口处的盖板螺栓
活扳手/抹布
对低于1.8bar的水压,补充冷却液到2.3bar以上,并在定检结果栏写上两个水压值(针对有水冷系统的风机)
水泵/抹布/冷却液

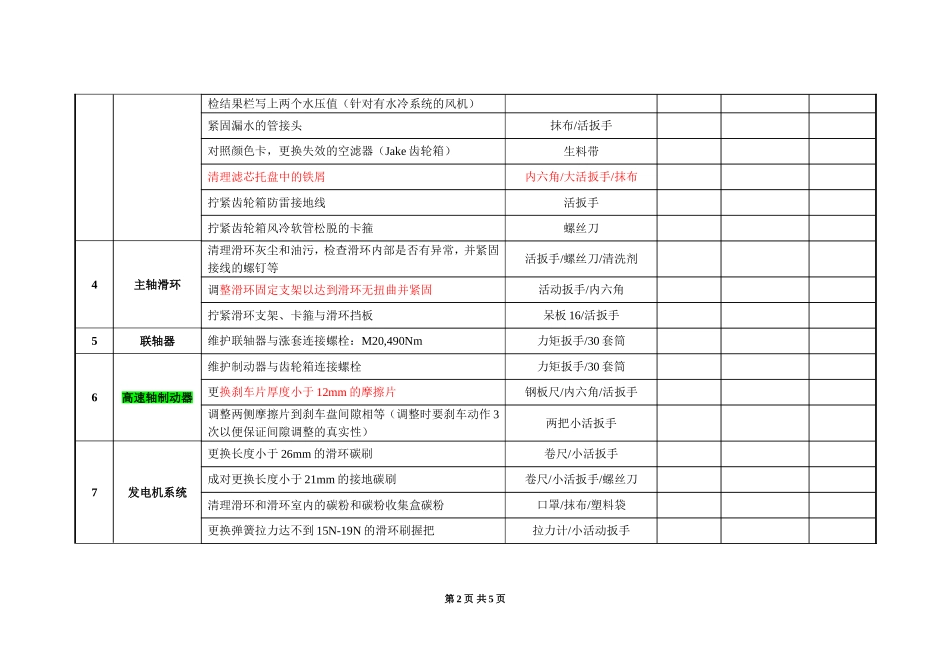

紧固漏水的管接头
抹布/活扳手
对照颜色卡,更换失效的空滤器(Jake齿轮箱)
生料带
清理滤芯托盘中的铁屑
内六角/大活扳手/抹布
拧紧齿轮箱防雷接地线
活扳手
拧紧齿轮箱风冷软管松脱的卡箍
螺丝刀
4
主轴滑环
清理滑环灰尘和油污,检查滑环内部是否有异常,并紧固接线的螺钉等
活扳手/螺丝刀/清洗剂
调整滑环固定支架以达到滑环无扭曲并紧固
活动扳手/内六角
拧紧滑环支架、卡箍与滑环挡板
呆板16/活扳手
5
联轴器
维护联轴器与涨套连接螺栓:M20,490Nm
力矩扳手/30套筒
6
高速轴制动器
维护制动器与齿轮箱连接螺栓
力矩扳手/30套筒
更换刹车片厚度小于12mm的摩擦片
钢板尺/内六角/活扳手
调整两侧摩擦片到刹车盘间隙相等(调整时要刹车动作3次以便保证间隙调整的真实性)
两把小活扳手
7
发电机系统
更换长度小于26mm的滑环碳刷
卷尺/小活扳手
成对更换长度小于21mm的接地碳刷
卷尺/小活扳手/螺丝刀
清理滑环和滑环室内的碳粉和碳粉收集盒碳粉
口罩/抹布/塑料袋
更换弹簧拉力达不到15N-19N的滑环刷握把
拉力计/小活动扳手

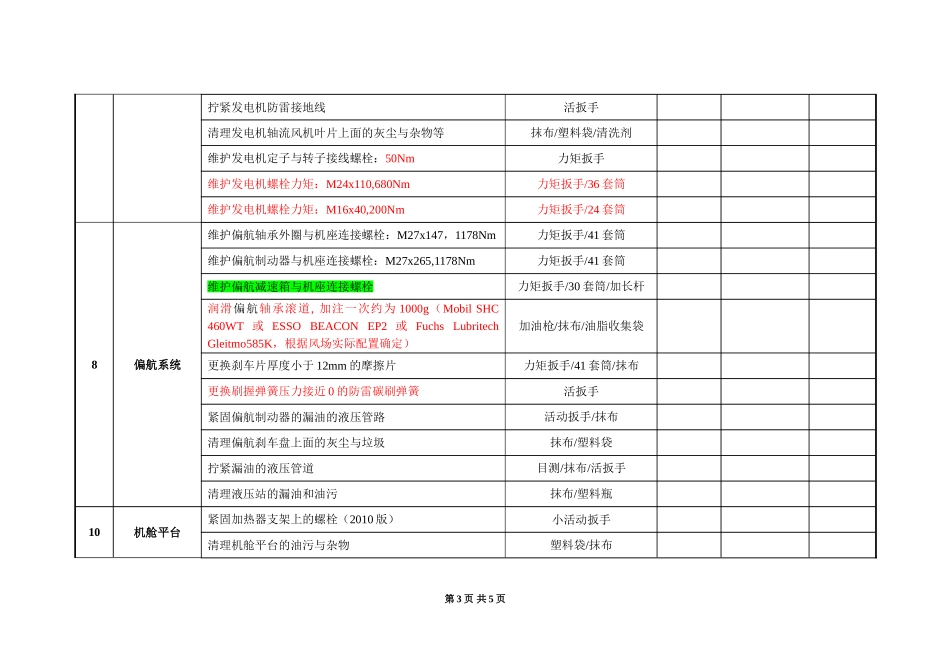

拧紧发电机防雷接地线
活扳手
清理发电机轴流风机叶片上面的灰尘与杂物等
抹布/塑料袋/清洗剂
维护发电机定子与转子接线螺栓:50Nm
力矩扳手
维护发电机螺栓力矩:M24x110,680Nm
力矩扳手/36套筒
维护发电机螺栓力矩:M16x40,200Nm
力矩扳手/24套筒
8
偏航系统
维护偏航轴承外圈与机座连接螺栓:M27x147,1178Nm
力矩扳手/41套筒
维护偏航制动器与机座连接螺栓:M27x265,1178Nm
力矩扳手/41套筒
维护偏航减速箱与机座连接螺栓
力矩扳手/30套筒/加长杆
润滑偏航轴承滚道, 加注一次约为1000g(Mobil SHC 460WT或ESSO BEACON EP2或Fuchs Lubritech Gleitmo585K,根据风场实际配置确定)
加油枪/抹布/油脂收集袋
更换刹车片厚度小于12mm的摩擦片
力矩扳手/41套筒/抹布
更换刷握弹簧压力接近0的防雷碳刷弹簧
活扳手
紧固偏航制动器的漏油的液压管路
活动扳手/抹布
清理偏航刹车盘上面的灰尘与垃圾
抹布/塑料袋
拧紧漏油的液压管道
目测/抹布/活扳手
清理液压站的漏油和油污
抹布/塑料瓶
10
机舱平台
紧固加热器支架上的螺栓(2010版)
小活动扳手
清理机舱平台的油污与杂物
塑料袋/抹布
11
罩体
维护弹性支撑与机舱罩牛腿连接螺栓:M30×90,500Nm
液压扳手/46套筒
检查机舱罩与整流罩破损位置并报回公司
目测/记号笔
12
母线排
维护连接器螺栓:M12,75Nm
力矩扳手/18套筒
维护支架板螺栓:M16,80Nm
力矩扳手/24套筒
维护安装柱螺栓:M16,160Nm
力矩扳手/24套筒
13
塔筒
维护偏航与第三节塔筒螺栓力矩:M27,1109Nm
液压扳手/41套筒
维护第三节与第二节塔筒螺栓力矩:M36,2570Nm;
或者M42,4175Nm;
或者M36,460KN
液压扳手/55套筒;
或者液压扳手/70套筒;
拉伸器
维护第二节与第一节塔筒螺栓力矩:M42,4175Nm;
或者M48,6250Nm;
或者M42,625KNm
液压扳手/70套筒;
或者液压扳手/80套筒
拉伸器
维护第一节与基础环螺栓力矩:M48,6250Nm;
或者M52,8081Nm;
或者M56,10000Nm;
或者M36,370KN
液压扳手/80套筒;
或者液压扳手/85套筒;
或者液压扳手/90套筒
拉伸器
拧紧塔筒平台的紧固螺栓
活动扳手
清理塔筒平台的油污和杂物
塑料袋/抹布
电气部分
1
塔基柜
塔基柜内灰尘和垃圾清理、柜体密封性和表面检查
抹布/相应螺丝刀
塔基柜体电缆接线检查、柜体电气元器件是否连接可靠
一字和十字相应螺丝刀
塔基柜体元器件整定值检查是否符合要求
(按照风机定值表检查)
塔基柜散热风扇和加热器检查
相应螺丝刀
塔基柜滤网的清理(必须时更换滤网)
相应螺丝刀
2
机舱柜
机舱柜内灰尘和垃圾清理、柜体密封性和表面检查
抹布/相应螺丝刀
机舱柜体电缆接线检查、柜体电气元器件是否连接可靠
相应螺丝刀
机舱柜体元器件整定值检查是否符合要求(按照风机定值表检查)
机舱柜空气滤网清理(必须时更换滤网)
抹布/相应螺丝刀
机舱散热风扇和加热器检查
抹布/相应螺丝刀
箱体检查:损坏、湿度、高热或烧焦痕迹
抹布/相应螺丝刀
检查电缆的紧固;对箱盖密封性、箱体固定的目测检查(要确保箱体固定牢靠)进线处封堵是否完好
抹布/相应螺丝刀
电气设备和电缆的目测检查;安全设备的目测检查和调整
抹布/相应螺丝刀
检查柜内元器件及模块是否有松动并进行必要的紧固
抹布/相应螺丝刀
4
变频系统
空气滤网的检查清理(必须时更换滤网)
抹布/相应螺丝刀
散热器的温度检查和清洁
抹布/相应螺丝刀
检查接线端子排上的接线是否紧固
抹布/相应螺丝刀
冷却风扇检查维护
抹布/相应螺丝刀
变频器空气断路器维护
抹布/相应螺丝刀
变频器进线、定子和转子接线检查
50N.M力矩扳手/活动扳手
5
风速风向仪的维护
检查连接线路接线是否稳固,固定风速风向仪底座是否可靠,风速仪读数正常
活动扳手/相应螺丝刀
6
照明
检查各照明灯是否正常
相应螺丝刀/测电笔
7
机舱循环风扇的维护
1、 表面外观检查检查表面污染物质和污染程度;
2、 检查接线情况;
3、 检查振动及噪音情况、检查连接螺栓;
活动扳手/抹布/相应螺丝刀
8
机舱吊机的维护
1、 检查接线情况
3、机舱吊机袋检查,吊机各结构螺栓是否牢固
活动扳手/抹布/相应螺丝刀
9
塔基和机舱变压器的维护
定期清理变压器表面污秽
活动扳手/抹布/相应螺丝刀
备注
1、 每次维护力矩之前需用清洗剂擦掉之前的防松标记,维护后要用油性笔做好新的防松标记,否则视为未维护力矩。
2、 高强螺栓按照20%抽样检查,抽样中如有一个螺栓转动超过20°,需全部检查此部位螺栓。
业主负责人
签名/日期: 签名/日期:
本报告完成后由项目部、业主双方签字确认,签字确认即表明业主方认可现场人员的维护工作。
