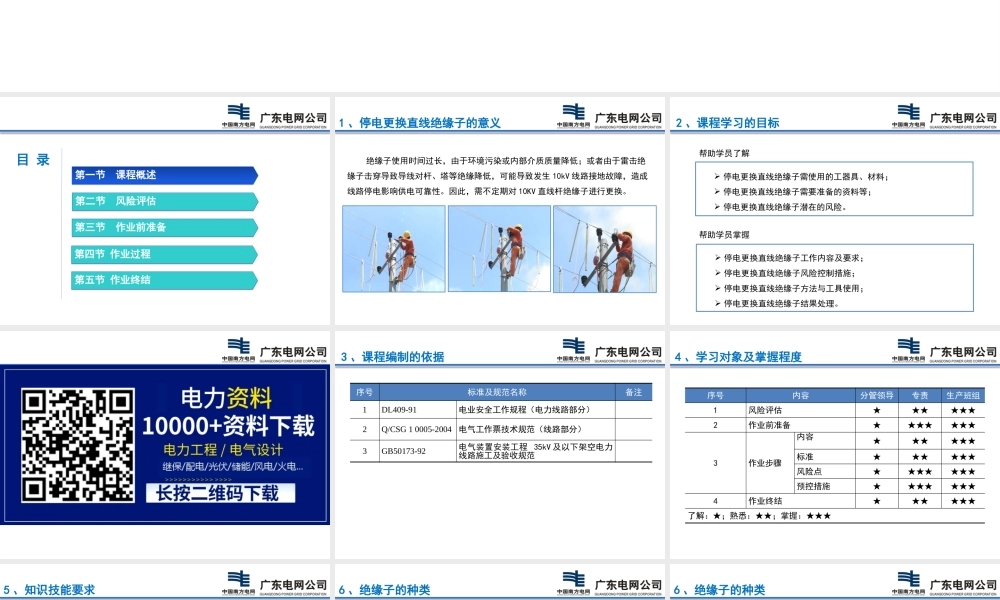

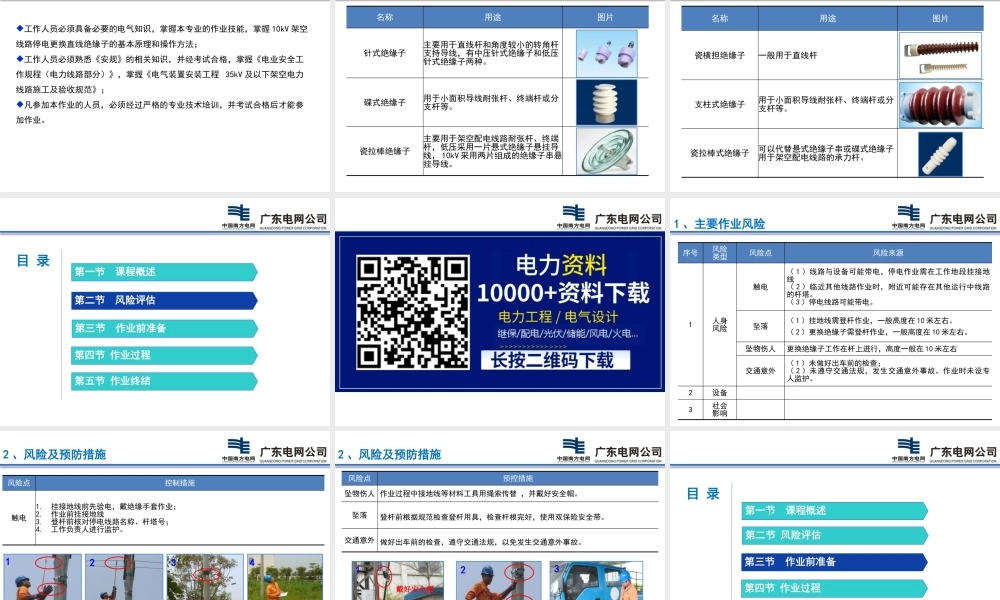

10kV10kV架空线路停电更换直线绝缘子作业架空线路停电更换直线绝缘子作业 目目 录录 第二节第二节 风险评估风险评估 第三节第三节 作业前准备作业前准备 第四节第四节 作业过程作业过程 第一节第一节 课程概述课程概述 第五节第五节 作业终结作业终结 1 1、停电更换直线绝缘子的意义、停电更换直线绝缘子的意义 绝缘子使用时间过长，由于环境污染或内部介质质量降低；或者由于雷击绝缘子击穿导致导线对杆、塔等绝缘降低，可能导致发生10kV线路接地故障，造成线路停电影响供电可靠性。因此，需不定期对10KV直线杆绝缘子进行更换。停电更换直线绝缘子需使用的工器具、材料；停电更换直线绝缘子需要准备的资料等；停电更换直线绝缘子潜在的风险。停电更换直线绝缘子工作内容及要求；停电更换直线绝缘子风险控制措施；停电更换直线绝缘子方法与工具使用；停电更换直线绝缘子结果处理。帮助学员了解 帮助学员掌握 2 2、课程学习的目标、课程学习的目标 序号 标准及规范名称 备注 1 DL409-91 电业安全工作规程（电力线路部分）2 Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）3 GB50173-92 电气装置安装工程 35kV及以下架空电力线路施工及验收规范 3 3、课程编制的依据、课程编制的依据 4 4、学习对象及掌握程度学习对象及掌握程度 序号 内容 分管领导 专责 生产班组 1 风险评估 2 作业前准备 3 作业步骤 内容 标准 风险点 预控措施 4 作业终结 了解：；熟悉：；掌握：5 5、知识技能要求知识技能要求 工作人员必须具备必要的电气知识，掌握本专业的作业技能，掌握10kV架空线路停电更换直线绝缘子的基本原理和操作方法；工作人员必须熟悉安规的相关知识，并经考试合格，掌握电业安全工作规程（电力线路部分），掌握电气装置安装工程 35kV及以下架空电力线路施工及验收规范；凡参加本作业的人员，必须经过严格的专业技术培训，并考试合格后才能参加作业。6 6、绝缘子的种类、绝缘子的种类 名称 用途 图片 针式绝缘子 主要用于直线杆和角度较小的转角杆支持导线，有中压针式绝缘子和低压针式绝缘子两种。碟式绝缘子 用于小面积导线耐张杆、终端杆或分支杆等。瓷拉棒绝缘子 主要用于架空配电线路耐张杆、终端杆，低压采用一片悬式绝缘子悬挂导线，10kV采用两片组成的绝缘子串悬挂导线。6 6、绝缘子的种类、绝缘子的种类 名称 用途 图片 瓷横担绝缘子 一般用于直线杆 支柱式绝缘子 用于小面积导线耐张杆、终端杆或分支杆等。瓷拉棒式绝缘子 可以代替悬式绝缘子串或碟式绝缘子用于架空配电线路的承力杆。目目 录录 第一节第一节 课程概述课程概述 第三节第三节 作业前准备作业前准备 第四节第四节 作业过程作业过程 第二节第二节 风险评估风险评估 第五节第五节 作业终结作业终结 序号 风险 类型 风险点 风险来源 1 人身 风险 触电（1）线路与设备可能带电，停电作业需在工作地段挂接地线（2）临近其他线路作业时，附近可能存在其他运行中线路的杆塔。（3）停电线路可能带电。坠落（1）挂地线需登杆作业，一般高度在10米左右。（2）更换绝缘子需登杆作业，一般高度在10米左右。坠物伤人 更换绝缘子工作在杆上进行，高度一般在10米左右 交通意外（1）未做好出车前的检查；（2）未遵守交通法规，发生交通意外事故。作业时未设专人监护。2 设备 3 社会 影响 1 1、主要作业风险主要作业风险 风险点 控制措施 触电 1.挂接地线前先验电，戴绝缘手套作业；2.作业前挂接地线 3.登杆前核对停电线路名称、杆塔号；4.工作负责人进行监护。2 2、风险及预防措施、风险及预防措施 挂接地线前先验电挂接地线前先验电 戴绝缘手套作业戴绝缘手套作业 作业前挂接地线作业前挂接地线 工作负责人进行监护工作负责人进行监护 核对停电线路名称、核对停电线路名称、杆塔号杆塔号 1 1 2 2 3 3 4 4 风险点 预控措施 坠物伤人 作业过程中接地线等材料工具用绳索传替，并戴好安全帽。坠落 登杆前根据规范检查登杆用具，检查杆根完好，使用双保险安全带。交通意外 做好出车前的检查，遵守交通法规，以免发生交通意外事故。2 2、风险及预防措施、风险及预防措施 使用双保险安全带使用双保险安全带 检查车辆检查车辆 2 2 3 3 用绳索传递用绳索传递 1 1 戴好安全帽戴好安全帽 用绳索传递用绳索传递 ，并戴好安全帽，并戴好安全帽 目目 录录 第二节第二节 风险评估风险评估 第一节第一节 课程概述课程概述 第四节第四节 作业过程作业过程 第三节第三节 作业前准备作业前准备 第五节第五节 作业终结作业终结 工作人员 职责（分工）工作安排人（1）根据工作人员的经验，技能水平以及精神状态进行人员安排和分工；（2）制定合理工作方案，安排作业顺序；工作负责人（1）现场指挥布置安全措施和作业；（2）现场人员协调和工作安排；（3）交代作业和安全注意事项，突发事故的处理；（4）办理工作票或操作票；（5）现场监护。作业人员 根据作业流程，遵循安全规章和措施，完成作业 1 1、作业人员分工作业人员分工 2 2、作业工器具、材料作业工器具、材料 所需工器具、材料所需工器具、材料 名称名称 数量数量 名称名称 数量数量 名称名称 数量数量 警示牌 一块 绝缘鞋 4对 安全带 若干 安全围栏 若干 10kV接地线 若干 紧线器 2套 绝缘手套 4对 10kV验电笔 1套 链葫芦 1套 踏板、脚勾 4套 钢丝绳套 2套 吊物绳 2条 绝缘子 一只 个人工具 若干 3 3、作业资料及准备作业资料及准备 目目 录录 第二节第二节 风险评估风险评估 第三节第三节 作业前准备作业前准备 第一节第一节 课程概述课程概述 第四节第四节 作业过程作业过程 第五节第五节 作业终结作业终结 1 1、作业过程、作业过程 步骤步骤1 1：作业线路要核对：作业线路要核对 抵达作业现场，核对线路名称及编号 步骤步骤2 2：作业现场要围护：作业现场要围护 户外作业要进行围蔽，摆放警示牌 1 1、作业过程、作业过程 步骤步骤3 3：工器具、材料要摆好：工器具、材料要摆好 在杆塔附近选一较平坦处（有条件可铺好地布），将所有工器具、材料依次摆放好。1 1、作业过程、作业过程 步骤步骤4 4：工器具要检查：工器具要检查 1.检查验电器 2.检查绝缘手套 3.检查吊物绳 4.检查脚勾 5.检查安全带 6.检查杆身 1 1、作业过程、作业过程 1 1、作业过程、作业过程 步骤步骤5 5：作业前要挂接地线：作业前要挂接地线 挂接地线时，先接地端，后接导线端。3.传递接地线 4.接导线端 2.验电 1.先接地端 1 1、作业过程、作业过程 步骤步骤6 6：更换绝缘子：更换绝缘子 1 1拆除拆除 2 2传递传递 3 3安装安装 4 4检查检查 更换绝缘子“四步法”更换绝缘子“四步法”1 1、作业过程、作业过程 步骤步骤6 6：更换绝缘子：更换绝缘子 1 1拆除拆除 拆除旧绝缘子 解除扎线，放置好导线 工作绳绑牢绝缘子 拆除绝缘子螺丝 1 1、作业过程、作业过程 步骤步骤6 6：更换绝缘子：更换绝缘子 2 2传递传递 传递旧绝缘子 杆上工作人员利用吊物绳将旧绝缘子放落地面 地面配合人员用吊物绳将新绝缘子传递至杆塔上工作人员 1 1、作业过程、作业过程 步骤步骤6 6：更换绝缘子：更换绝缘子 3 3安装安装 1 1、作业过程、作业过程 步骤步骤6 6：更换绝缘子：更换绝缘子 4 4检查检查 检查安装质量 绝缘子无损坏，槽口方面正确，安装牢固 绑扎方法正确 用8字形法绑扎 1 1、作业过程、作业过程 步骤步骤7 7：作业终结，拆除接地线：作业终结，拆除接地线 塔上作业人员检查工作各部件情况，有无遗留物后携带吊物绳下杆。杆上作业人员检查绝缘子安装合格后，先拆除杆上导线端接地线，将其传至地面。导线端接地线拆除后，再拆除接地端并清理完作业现场，结束工作票。拆除接地线时，先拆导线端，后拆接地端。2 2、作业要点总结、作业要点总结 作业线路要核对；作业现场要围护；工器具、材料要摆好；工器具要检查；绝缘子更换前要检测；作业前要接地。1、准备工作“六个要”1拆除 2传递 3安装 4检查 2、更换绝缘子“四步法”10kV架空线路停电更换直线绝缘子作业要点总结为：“六个要，四步法”，分别为准备工作“六个要”，更换绝缘子“四步法”。目目 录录 第二节第二节 风险评估风险评估 第三节第三节 作业前准备作业前准备 第四节第四节 作业过程作业过程 第五节第五节 作业终结作业终结 第一节第一节 课程概述课程概述 1 1、作业终结说明、作业终结说明 序号序号 终结工作内容终结工作内容 注意事项注意事项 1 总体结果 检查绝缘子更换后是否符合要求。2 遗留问题及处理意见 对作业未能处理的问题进行记录。3 恢复现场 拆除作业现场安全防护措施，恢复到作业前状态。4 清理、撤离现场 确认所有工作班人员已经撤离作业现场。5 结束工作 办理工作终结手续，并记录相关情况。6 新增风险及控制措施 在作业过程中，发现本作业表单不能有效控制该项作业的风险，经本作业班组全体成员讨论，建议需要增减新的控制措施。7 作业负责人意见及签名 作业负责人对工作情况提出意见并签署名字 8 工作安排人审核意见、签名 作业安排人对工作情况审核，提出审核意见并签署名字 9 表单录入人 按要求填写作业记录，并签名；按要求完成资料更新，完成信息系统数据更新和发布。10 录入时间 根据实际情况填写结果录入时间
