2023学年九年级物理全册第16章电压电阻测试卷含解析新版（人教版）.doc

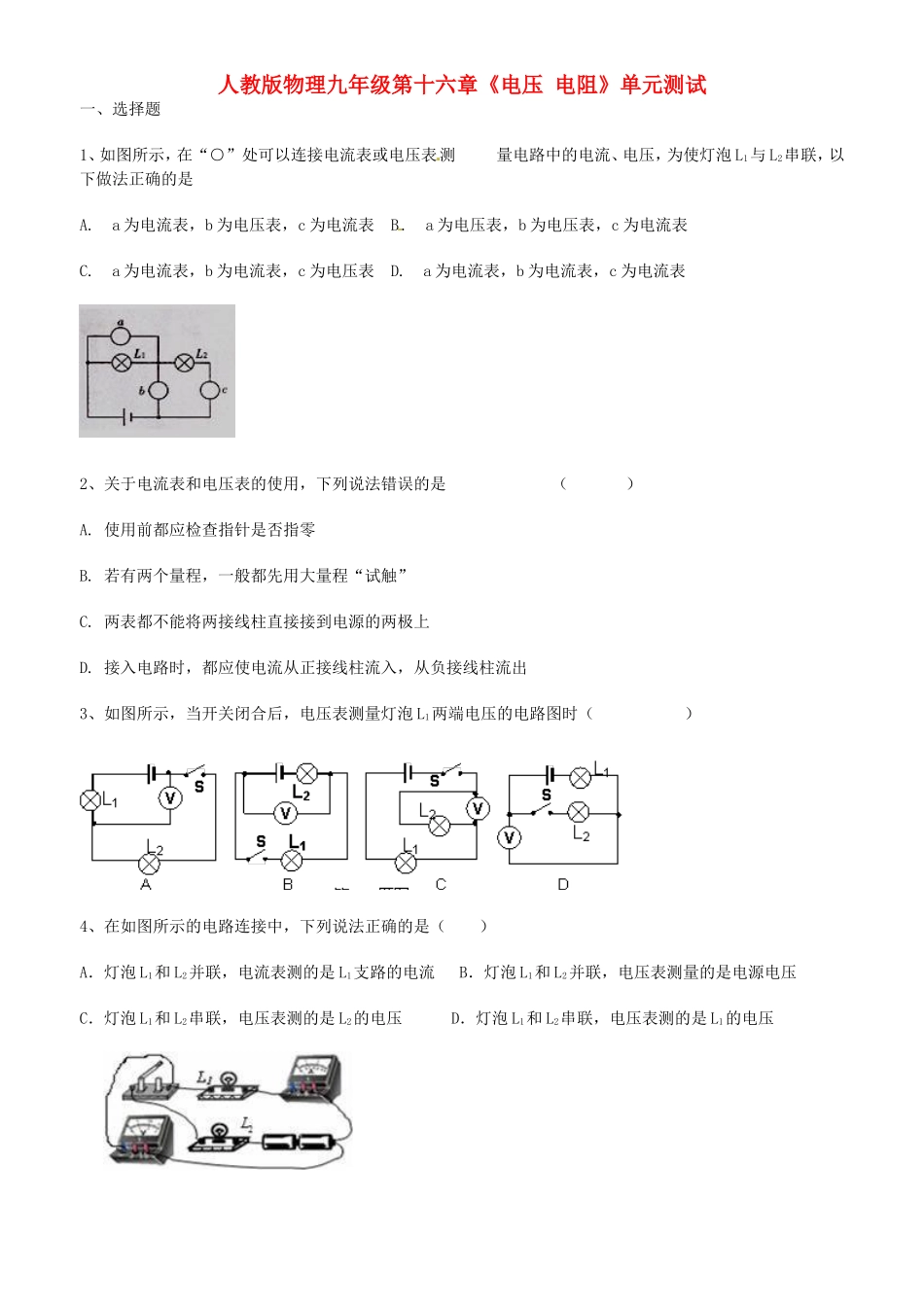

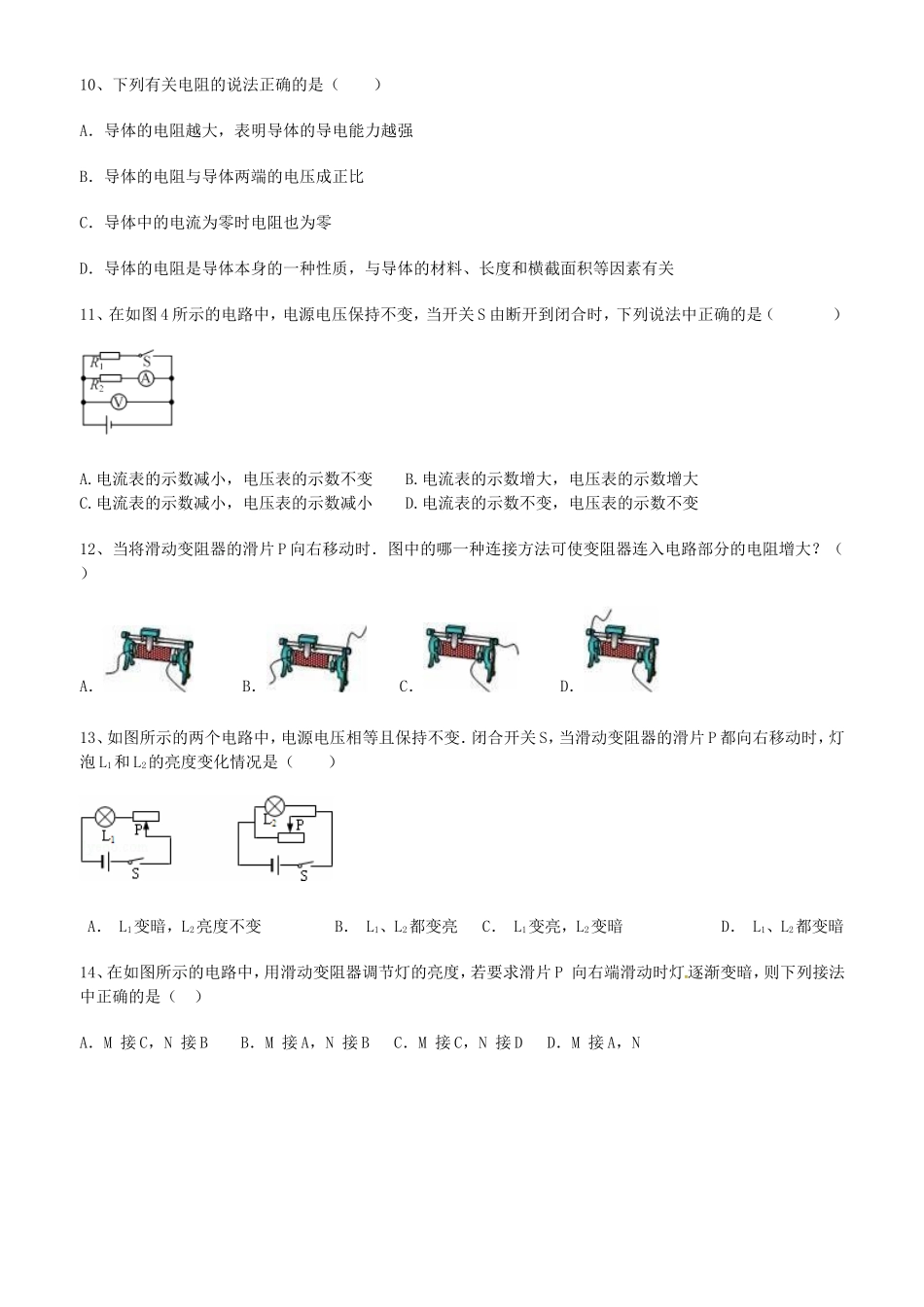

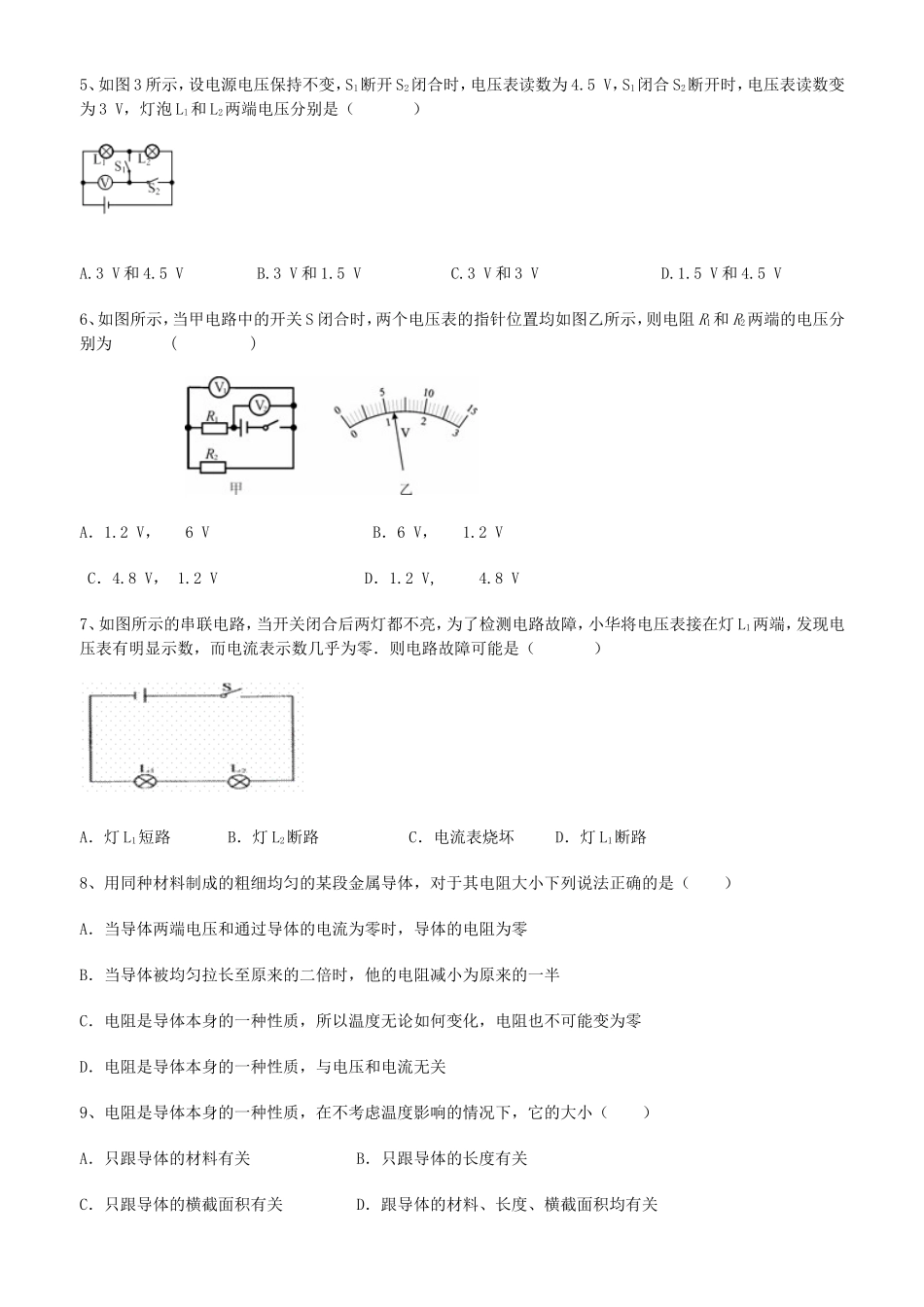

人教版物理九年级第十六章《电压 电阻》单元测试 一、选择题 1、如图所示，在“○”处可以连接电流表或电压表测   量电路中的电流、电压，为使灯泡L1与L2串联，以下做法正确的是 A. a为电流表，b为电压表，c为电流表 B. a为电压表，b为电压表，c为电流表 C. a为电流表，b为电流表，c为电压表 D. a为电流表，b为电流表，c为电流表  2、关于电流表和电压表的使用，下列说法错误的是       （    ） A. 使用前都应检查指针是否指零 B. 若有两个量程，一般都先用大量程“试触” C. 两表都不能将两接线柱直接接到电源的两极上 D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出     3、如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图时（      ） 4、在如图所示的电路连接中，下列说法正确的是（　　） A．灯泡L1和L2并联，电流表测的是L1支路的电流 B．灯泡L1和L2并联，电压表测量的是电源电压 C．灯泡L1和L2串联，电压表测的是L2的电压 D．灯泡L1和L2串联，电压表测的是L1的电压 　 5、如图3所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5 V，S1闭合S2断开时，电压表读数变为3 V，灯泡Ll和L2两端电压分别是（    ） A.3 V和4.5 V     B.3 V和1.5 V      C.3 V和3 V        D.1.5 V和4.5 V 6、如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电阻R1和R2两端的电压分别为    (     )        A．1.2 V，  6 V B．6 V，  1.2 V C．4.8 V， 1.2 V D．1.2 V,   4.8 V 7、如图所示的串联电路，当开关闭合后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（    ） A．灯L1短路 B．灯L2断路 C．电流表烧坏 D．灯L1断路 8、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（　　） A．当导体两端电压和通过导体的电流为零时，导体的电阻为零 B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半 C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零 D．电阻是导体本身的一种性质，与电压和电流无关 9、电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（　　） A．只跟导体的材料有关 B．只跟导体的长度有关 C．只跟导体的横截面积有关 D．跟导体的材料、长度、横截面积均有关 10、下列有关电阻的说法正确的是（　　） A．导体的电阻越大，表明导体的导电能力越强 B．导体的电阻与导体两端的电压成正比 C．导体中的电流为零时电阻也为零 D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关 11、在如图4所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（    ） A.电流表的示数减小，电压表的示数不变 B.电流表的示数增大，电压表的示数增大 C.电流表的示数减小，电压表的示数减小 D.电流表的示数不变，电压表的示数不变 12、当将滑动变阻器的滑片P向右移动时．图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（　　） A．  B． C． D． 13、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（　　） A． L1变暗，L2亮度不变 B． L1、L2都变亮 C． L1变亮，L2变暗 D． L1、L2都变暗 14、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法中正确的是（　） A．M 接C，N 接B　　B．M 接A，N 接B 　C．M 接C，N 接D 　D．M 接A，N 二、填空题 15、如图所示电流表的读数为　　；电压表的读数为　　． 16、如图所示电路，电源电压为6V，当S闭合时，电压表的读数如图，则电压表的量程用：             ，L1两端的电压为            V，L2两端的电压为           V。 17、小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压表为　　　　　　V，L2两端的电压表为　　　　　　V． 18、某同学利用如图电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据　　　　　　判断接入M、N两点间电阻的大小，选用的电阻丝是　　　　　　． 19、如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时灯泡L的亮度不     （选填“变暗”或“不变”），电压表示数        （选填“变大”、“变小”或“不变”），电流表示数             （选填“变大”、“变小”或“不变”）． 20、如图所示，电阻箱的示数是　　　　　　Ω． 　 三、作图题 21、如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的代表符号． 22、如图是研究串联电路电压关系时，用电压表测电阻R1两端电压的电路图，这个电路中有两处错误． （1）请在错处画上“ד，并用笔画线在图上改正过来； （2）按改正后的实物图画出电路图． 四、实验,探究题 23、物理课后，同学们想尝试自制水果电池，他们找来了橙子、柚子、西红柿、土豆、苹果，还有一块铜片和一块锌片及导线、开关和电压表，他们想探究“水果电池的电压大小与哪些因素有关”。 (1)同学们猜想：水果电池的电压可能与水果的形状、甜度有关。请你再提出一个可能影响水果电池电压的因素：  _______________________， (2)同学们把两种不同的金属片插入柠檬，用电压表测量水果电池的电压，如上图所示,则        (选填“A”或“B”)为水果电池的正极。如果想增大水果电池的电压可建议同学们将多个水果电池        （选填“串联”或“并联”）。 (3) 下表是在一定电压下，用电流表研究通过苹果的电流与苹果的形状、甜度的相关实验数据。根据表格中的信息可知：通过苹果的电流与苹果的形状             （选填“有关”或“无关”，下同），与苹果的甜度            。 苹果1(一般甜) 苹果2(较甜) 苹果3(很甜) 完整 100（A） 200（A） 300（A） 削了皮 100（A） 200（A） 300（A） 切掉一部分 100（A） 200（A） 300（A） 24、瑞瑞同学在中考物理实验考试时，对串联电路电压规律进行探究． 【猜想与假设】串联电路总电压等于各用电器两端的电压之和． 【设计与进行实验】 （1）按图1所示的电路图连接电路； （2）闭合开关，用电压表测出L1两端的电压； （3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上； （4）测出AC间的电压． 【交流与评估】 （1）在拆接电路时，开关必须　　　　　　； （2）瑞瑞同学用上面的方法能否测出L2两端的电压？　　　　　　为什么？　　　　　　 （3）方法改进后，所测出AB、BC、AC 间的电压记录在下面表格中，断开开关电压表如图2所示，则UAB真实值是　　　　　　V，根据修正后的数据分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压　　　　　　各用电器两端的电压之和（填“等于”或“不等于”）． UAB UBC UAC 1.5 1.4 2.9 （4）这个实验在设计方案上还存在的不足之处是：　　　　　　，正确的做法是：　　　　　　． （5）在设计表格上还存在的不足之处是：　　　　　　． 25、如图所示，是探究影响导体电阻大小因素的实验电路，选用的导体材料规格如表中所示． 编号 材料 长度/m 横截面积/mm2 A 镍铬 0.5 0.5 B 镍铬 1.0 0.5 C 镍铬 0.5 1.0 D 锰铜 0.5 0.5 （1）探究过程中，要在M、N间接入不同的导体，则通过观察灯泡的亮度和　　来比较导体电阻的大小． （2）M、N间接入A、B导体进行比较，导体　　接入时，电流表示数较大，表明导体的　　对电阻的影响． （3）M、N间接入A、C导体进行比较，控制相同的因素有　　，探究的是导体的　　对电阻的影响． （4）将导体A、D分别接入M、N间，观察到电流表示数不同，由此可得到的初步结论是　　． 参考答案 一、选择题 1、 B 2、C 【解析】电流表和电压表使用的相同点和不同点如下表所示： 相同点 不同点 1. 都要让电流从正接线柱流入，从负接线柱流出 2. 都不能超过量程 3. 使用前都要调零 4. 都要用大量程“试触” 1. 电流表串联在被测电路中，而电压表要并联在被测电路两端 2. 电流表不能直接接到电源两端，而电压表可以由上表可以 由上表可以判断出选项C错误，符合题意.故选C. 3、B 4、解：电压表在识别电路时可以看成是开路， 由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故ABC错误，D正确． 故选D． 5、B  解析：S1断开S2闭合时，电压表测电源电压，S1闭合S2断开时，电压表测灯泡Ll两端的电压。根据串联电路总电压等于各分电压之和可知Ll两端电压为3 V，L2两端电压为4.5 V－3 V＝1.5 V。选项A、C、D错误，选项B正确。 6、C 7、D 8、D【考点】影响电阻大小的因素． 【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关． （2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大． 【解答】解：A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误； B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误； C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C错误； D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确． 故选D． 9、D【考点】影响电阻大小的因素． 【分析】影响电阻大小的因素有：材料、长度、横截面积和温度；与电压和电流无关． 【解答】解： 因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关． 故选D． 10、D【考点】电阻． 【分析】根据影响电阻大小的因素：材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关进行解答． 【解答】解： （1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误； （2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压
