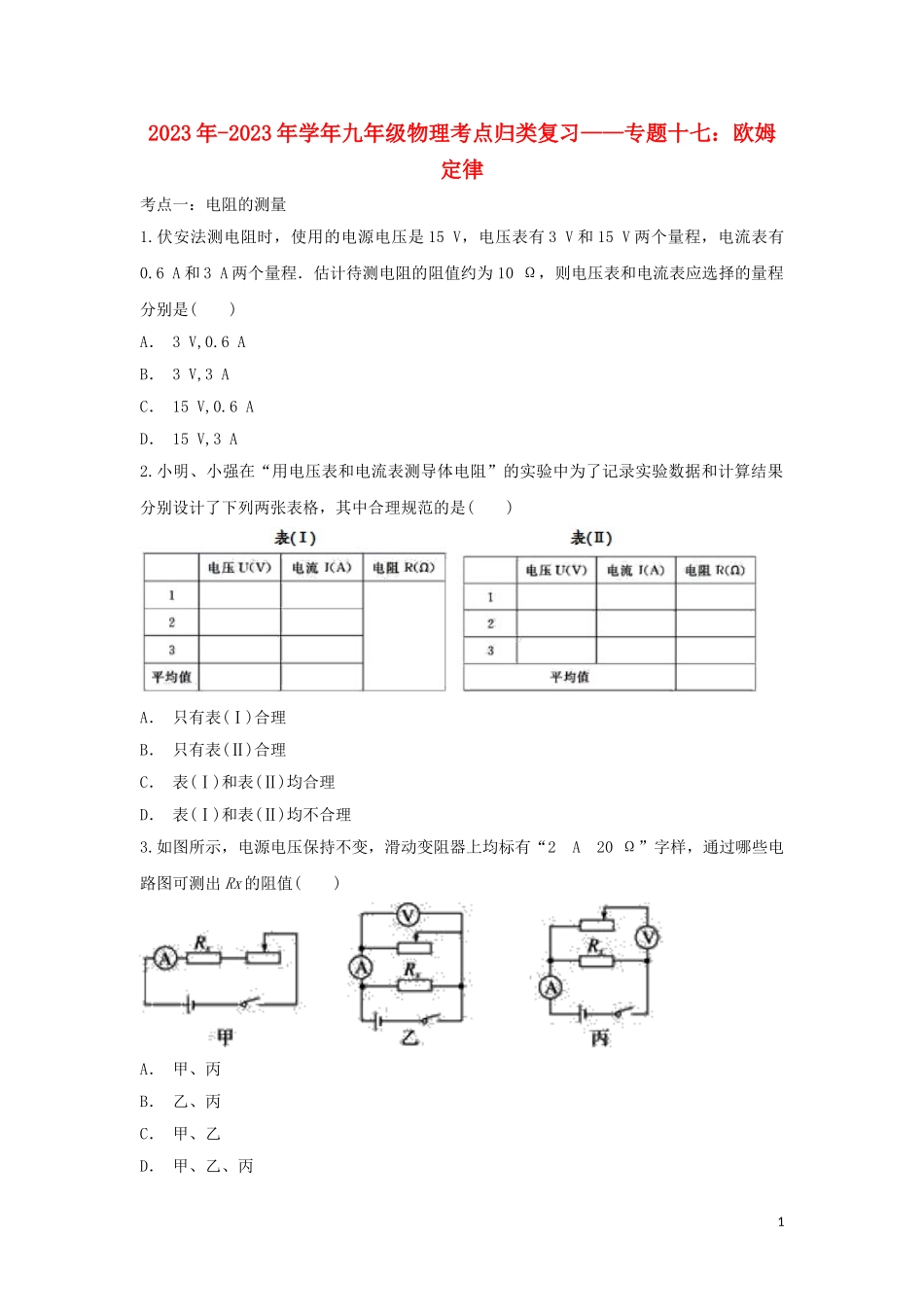

2023年-2023年学年九年级物理考点归类复习——专题十七:欧姆定律
考点一:电阻的测量
1.伏安法测电阻时,使用的电源电压是15 V,电压表有3 V和15 V两个量程,电流表有0.6 A和3 A两个量程.估计待测电阻的阻值约为10 Ω,则电压表和电流表应选择的量程分别是( )
A. 3 V,0.6 A
B. 3 V,3 A
C. 15 V,0.6 A
D. 15 V,3 A
2.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果,分别设计了下列两张表格,其中合理规范的是( )
A. 只有表(Ⅰ)合理
B. 只有表(Ⅱ)合理
C. 表(Ⅰ)和表(Ⅱ)均合理
D. 表(Ⅰ)和表(Ⅱ)均不合理
3.如图所示,电源电压保持不变,滑动变阻器上均标有“2 A 20 Ω”字样,通过哪些电路图可测出Rx的阻值( )
A. 甲、丙
B. 乙、丙
C. 甲、乙
D. 甲、乙、丙

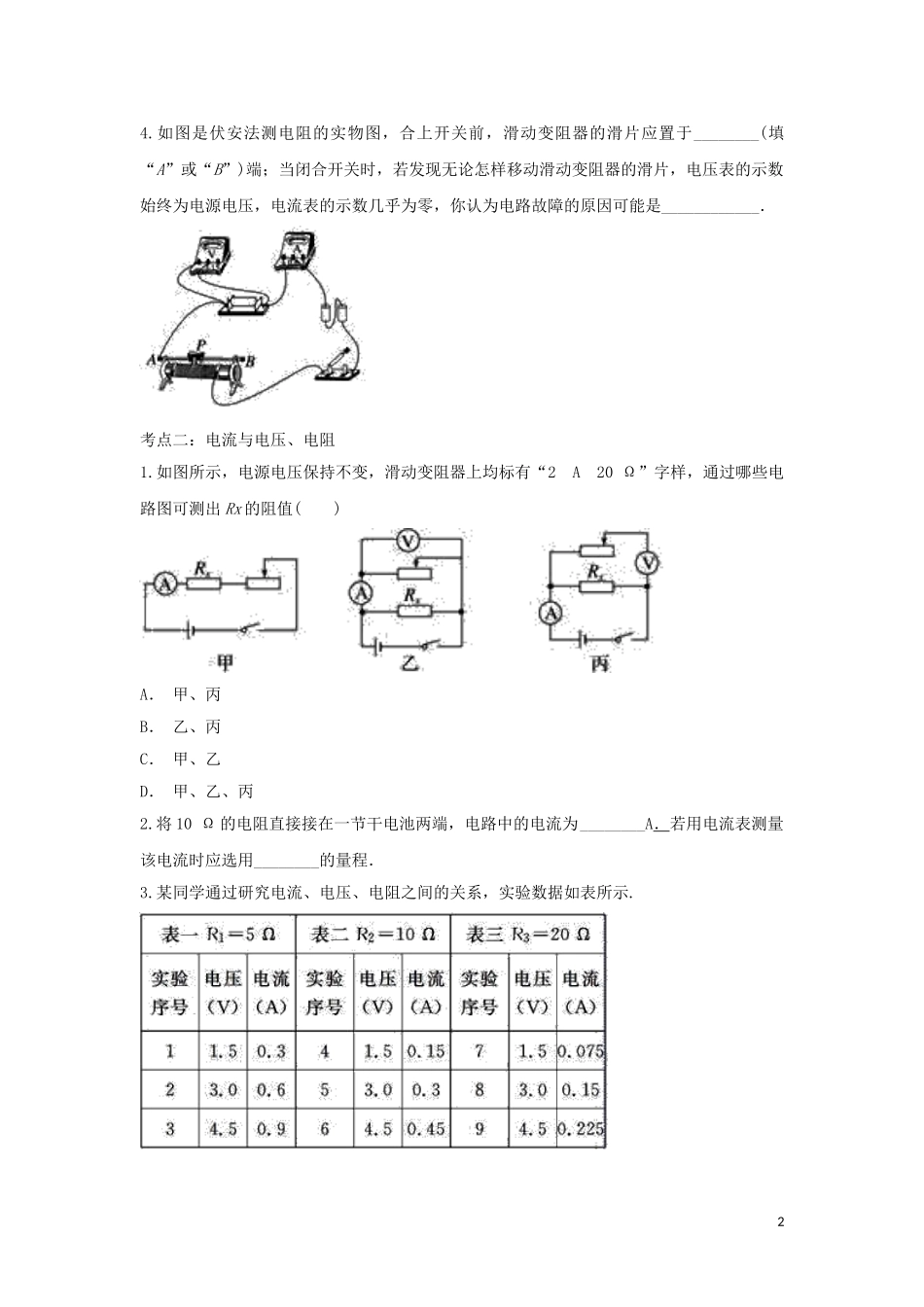

4.如图是伏安法测电阻的实物图,合上开关前,滑动变阻器的滑片应置于________(填“A”或“B”)端;当闭合开关时,若发现无论怎样移动滑动变阻器的滑片,电压表的示数始终为电源电压,电流表的示数几乎为零,你认为电路故障的原因可能是____________.
考点二:电流与电压、电阻
1.如图所示,电源电压保持不变,滑动变阻器上均标有“2 A 20 Ω”字样,通过哪些电路图可测出Rx的阻值( )
A. 甲、丙
B. 乙、丙
C. 甲、乙
D. 甲、乙、丙
2.将10 Ω的电阻直接接在一节干电池两端,电路中的电流为________A.若用电流表测量该电流时应选用________的量程.
3.某同学通过研究电流、电压、电阻之间的关系,实验数据如表所示.

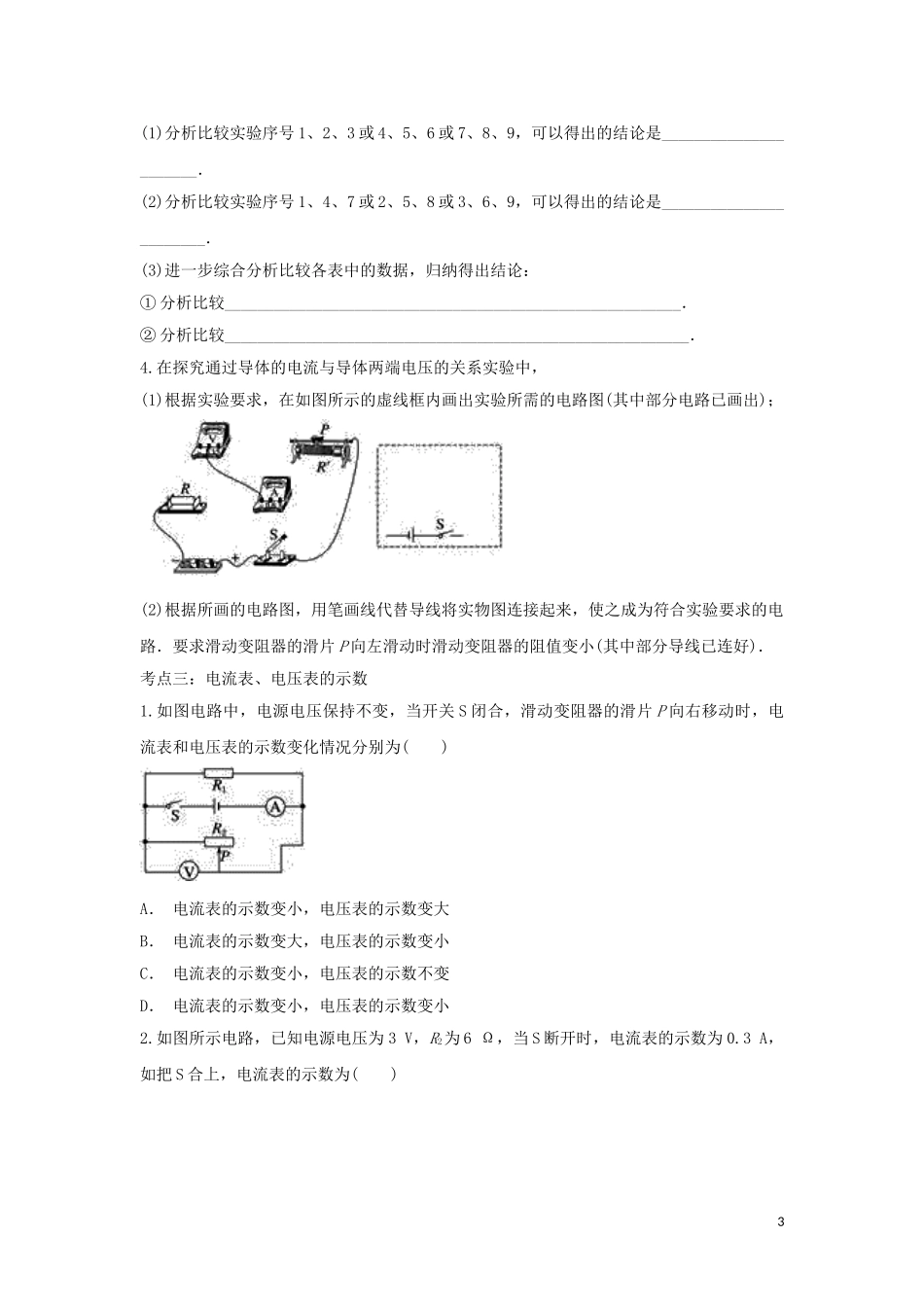

(1)分析比较实验序号1、2、3或4、5、6或7、8、9,可以得出的结论是______________________.
(2)分析比较实验序号1、4、7或2、5、8或3、6、9,可以得出的结论是_______________________.
(3)进一步综合分析比较各表中的数据,归纳得出结论:
①分析比较________________________________________________________.
②分析比较_________________________________________________________.
4.在探究通过导体的电流与导体两端电压的关系实验中,
(1)根据实验要求,在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出);
(2)根据所画的电路图,用笔画线代替导线将实物图连接起来,使之成为符合实验要求的电路.要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好).
考点三:电流表、电压表的示数
1.如图电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电流表和电压表的示数变化情况分别为( )
A. 电流表的示数变小,电压表的示数变大
B. 电流表的示数变大,电压表的示数变小
C. 电流表的示数变小,电压表的示数不变
D. 电流表的示数变小,电压表的示数变小
2.如图所示电路,已知电源电压为3 V,R2为6 Ω,当S断开时,电流表的示数为0.3 A,如把S合上,电流表的示数为( )
A. 0.5 A
B. 0.75 A
C. 1 A
D. 1.5 A
3.如图所示的电路,R1=4 Ω,R2=6 Ω,电压表示数为3 V,则电源电压为( )
A. 3 V
B. 5 V
C. 1 V
D. 2 V
4.如图所示电路中,两个电阻的阻值都是20 Ω,电压表 V1的示数为2 V,下列说法不正确的是( )
A. 通过R1的电流为0.1 A
B. 电压表 V2的读数为2 V
C. 电压表 V2的读数为4 V
D. 通过R2的电流为0.1 A
5.在如图所示的电路中,电源电压不变.开关S闭合后,移动滑片P,改变滑动变阻器接入电路的阻值,使电压表的示数从6 V变化到2 V,同时观察到电流表的示数从0.5 A变化到1 A,则定值电阻R0的阻值为( )
A. 4 Ω
B. 6 Ω
C. 8 Ω
D. 18 Ω
6.将电阻R1、R2串联在电路中,若R1=3R2,总电压为4 V,则R1两端的电压为( )
A. 4 V
B. 3 V
C. 2 V
D. 1 V
7.如图是一个自动体重测试仪的工作原理图,有关它的说法正确的是( )
A. 体重显示表是用电压表改装成的
B. 体重越大,体重显示表的示数越大
C. 体重测试仪电路由于缺少开关,始终处于通路
D. 体重测试仪所测体重越大,电路消耗电能越少
8.如图所示的电路中,电源电压不变,R1=R2=R3=10 Ω.宇宇同学误将一电流表并联在R1两端,闭合开关后,读得电流表示数为0.3 A,则电源电压U=________ V;发现错误后,该同学将图中电流表换成了电压表,则此时电压表的示数是________ V.
考点四:欧姆定律及其应用
1.由欧姆定律公式可知( )
A. 同一导体两端的电压跟通过导体的电流成反比
B. 导体两端的电压为零时,因为没有电流通过,所以导体电阻为零
C. 导体中的电流越大,导体的电阻就越小
D. 导体电阻的大小,可以用它两端的电压与通过它的电流的比值来表示
2.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环,并以如图所示的方式从A、B两点接入电路,则该圆环在电路中的电阻为( )
A. 4.5 Ω
B. 6 Ω
C. 10 Ω
D. 20 Ω
3.如图所示电路,电压表 V1的读数为8 V,闭合开关后 V2的读数为5 V.若电阻R1的阻值为12 Ω,求电路中的电流和R2的阻值.
4.如图所示电路,电源电压为6 V,当S断开时,电流表的示数为1 A;S闭合时,电流表的读数为1.5安.
求:(1)电阻R1的阻值.
(2)电阻R2的阻值.
5.小灯泡两端电压为3.8 V时,通过的电流是0.2 A,则它此时的电阻为多少?
2023年-2023年学年九年级物理考点归类复习——专题十七:欧姆定律参考答案
考点一:电阻的测量
1.伏安法测电阻时,使用的电源电压是15 V,电压表有3 V和15 V两个量程,电流表有0.6 A和3 A两个量程.估计待测电阻的阻值约为10 Ω,则电压表和电流表应选择的量程分别是( )
A. 3 V,0.6 A
B. 3 V,3 A
C. 15 V,0.6 A
D. 15 V,3 A
【答案】D
【解析】电源的电压为15 V,当滑动变阻器接入电路的电阻最小时,电阻分得的电压最大为15 V,所以电压表选0~15 V的量程;根据欧姆定律可得,通过待测电阻的电流最大约为:I===1.5 A,所以电流表选0~3 A的量程.故选D.
2.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果,分别设计了下列两张表格,其中合理规范的是( )
A. 只有表(Ⅰ)合理
B. 只有表(Ⅱ)合理
C. 表(Ⅰ)和表(Ⅱ)均合理
D. 表(Ⅰ)和表(Ⅱ)均不合理
【答案】B
【解析】用伏安法测电阻时,要改变滑动变阻器的大小来改变电压、电流的大小.而表(Ⅰ)求平均电压、电流后,再求电阻结果就完全不对了.表格(Ⅰ)是完全错误的.而表格(Ⅱ)非常合适,将每次电阻求出,然后再求电阻的平均值,这样就更精确了.故选 B.
3.如图所示,电源电压保持不变,滑动变阻器上均标有“2 A 20 Ω”字样,通过哪些电路图可测出Rx的阻值( )
A. 甲、丙
B. 乙、丙
C. 甲、乙
D. 甲、乙、丙
【答案】A
【解析】由甲电路图可知,Rx和滑动变阻器串联,当滑片移到最左端时,电路为Rx的基本电路,用电流表测出电路中的电流I1,根据欧姆定律求出电源的电压U=I1Rx;当滑片移到最右端时,Rx和滑动变阻器串联,此时滑动变阻器的电阻为R=20 Ω,由串联电路的规律可知电路的总电阻R总=Rx+20 Ω,用电流表测出此时电路中的电流I2,电源的电压为U=I2(Rx+20 Ω);因电源的电压不变,所以I1Rx=I2(Rx+20 Ω),即Rx=.
由乙图可知,Rx和滑动变阻器并联在电源两端,电压表测Rx两端的电压,电流表测滑动变阻器支路的电流;滑动变阻器的滑片移动时,无法测出通过Rx的电流,所以此电路不能测出Rx的阻值.
由丙图可知,当滑片移到最左侧时,电路为Rx的基本电路,电压表测Rx两端的电压,电流表测电路中的电流,根据欧姆定律,即可求出Rx的阻值.
4.如图是伏安法测电阻的实物图,合上开关前,滑动变阻器的滑片应置于________(填“A”或“B”)端;当闭合开关时,若发现无论怎样移动滑动变阻器的滑片,电压表的示数始终为电源电压,电流表的示数几乎为零,你认为电路故障的原因可能是____________.
【答案】A 待测电阻断路
【解析】滑动变阻器接入右半段,闭合开关前,滑片处于A端,连入电路的阻值最大.闭合开关,无论怎样移动滑片,电压表始终为电源电压,电流表示数为零,说明电压表串联在了电路中,电流太小电流表显示不出来,则故障的原因可能是待测电阻断路.
考点二:电流与电压、电阻
1.如图所示,电源电压保持不变,滑动变阻器上均标有“2 A 20 Ω”字样,通过哪些电路图可测出Rx的阻值( )
A. 甲、丙
B. 乙、丙
C. 甲、乙
D. 甲、乙、丙
【答案】A
【解析】由甲电路图可知,Rx和滑动变阻器串联,当滑片移到最左端时,电路为Rx的基本电路,用电流表测出电路中的电流I1,根据欧姆定律求出电源的电压U=I1Rx;当滑片移到最右端时,Rx和滑动变阻器串联,此时滑动变阻器的电阻为R=20 Ω,由串联电路的规律可知电路的总电阻R总=Rx+20 Ω,用电流表测出此时电路中的电流I2,电源的电压为U=I2(Rx+20 Ω);因电源的电压不变,所以I1Rx=I2(Rx+20 Ω),即Rx=.
由乙图可知,Rx和滑动变阻器并联在电源两端,电压表测Rx两端的电压,电流表测滑动变阻器支路的电流;滑动变阻器的滑片移动时,无法测出通过Rx的电流,所以此电路不能测出Rx的阻值.
由丙图可知,当滑片移到最左侧时,电路为Rx的基本电路,电压表测Rx两端的电压,电流表测电路中的电流,根据欧姆定律,即可求出Rx的阻值.
2.将10 Ω的电阻直接接在一节干电池两端,电路中的电流为________A.若用电流表测量该电流时应选用________的量程.
【答案】0.15 0~0.6 A
【解析】一节干电池的电压为1.5 V,将10 Ω的电阻直接接在一节干电池两端时电路中的电流:
I===0.15 A,因0.15 A<0.6 A,所以,电流表的量程选0~0.6 A.
3.某同学通过研究电流、电压、电阻之间的关系,实验数据如表所示.
(1)分析比较实验序号1、2、3或4、5、6或7、8、9,可以得出的结论是______________________.
(2)分析比较实验序号1、4、7或2、5、8或3、6、9,可以得出的结论是_______________________.
(3)进一步综合分析比较各表中的数据,归纳得出结论:
①分析比较________________________________________________________.
②分析比较_________________________________________________________
