2023 学年 九年级 物理 考点 归类 复习 专题 十二 生活 用电 练习 解析

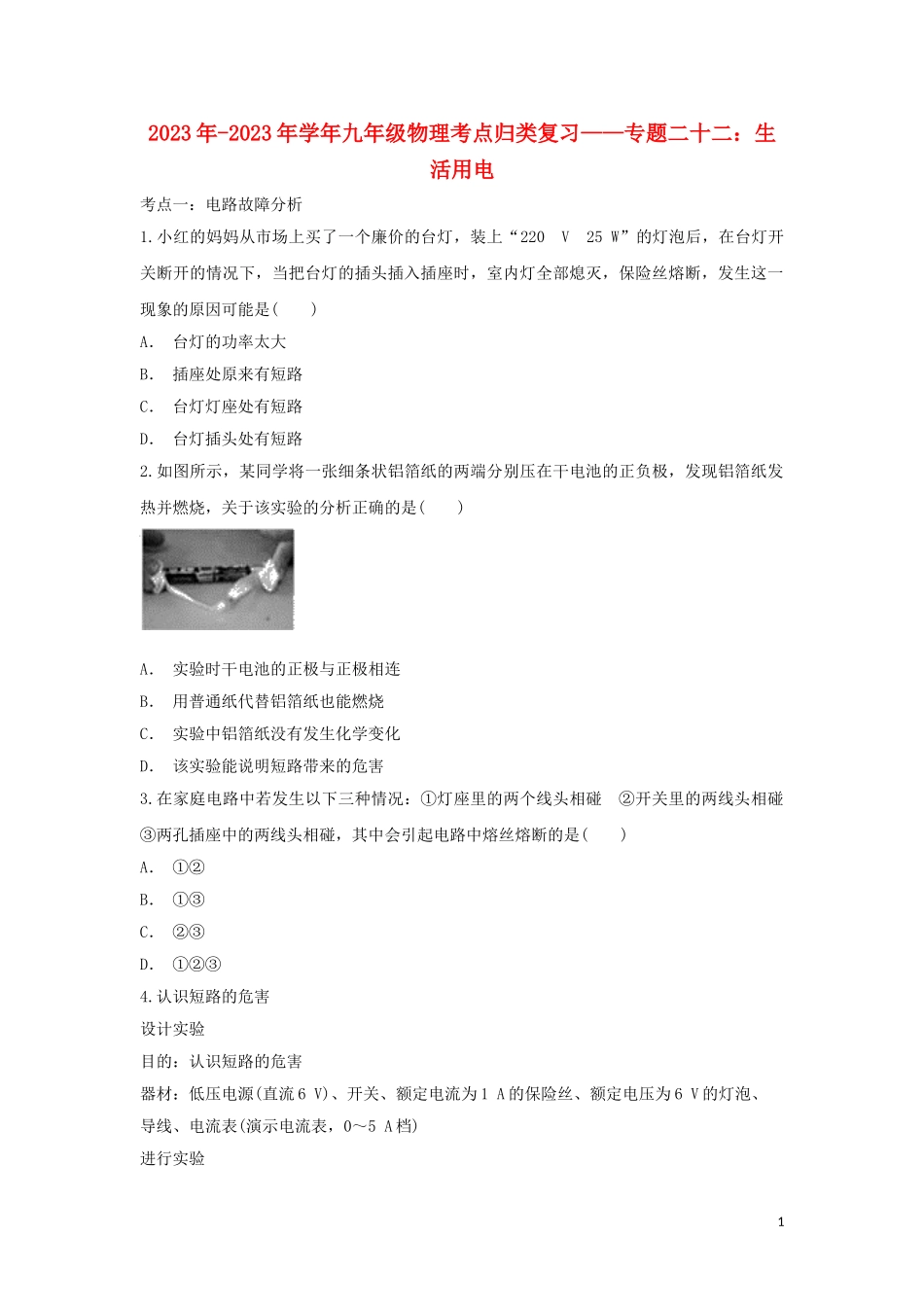

2023年-2023年学年九年级物理考点归类复习——专题二十二:生活用电 考点一:电路故障分析 1.小红的妈妈从市场上买了一个廉价的台灯,装上“220 V 25 W”的灯泡后,在台灯开关断开的情况下,当把台灯的插头插入插座时,室内灯全部熄灭,保险丝熔断,发生这一现象的原因可能是(  ) A. 台灯的功率太大 B. 插座处原来有短路 C. 台灯灯座处有短路 D. 台灯插头处有短路 2.如图所示,某同学将一张细条状铝箔纸的两端分别压在干电池的正负极,发现铝箔纸发热并燃烧,关于该实验的分析正确的是(  ) A. 实验时干电池的正极与正极相连 B. 用普通纸代替铝箔纸也能燃烧 C. 实验中铝箔纸没有发生化学变化 D. 该实验能说明短路带来的危害 3.在家庭电路中若发生以下三种情况:①灯座里的两个线头相碰 ②开关里的两线头相碰 ③两孔插座中的两线头相碰,其中会引起电路中熔丝熔断的是(  ) A. ①② B. ①③ C. ②③ D. ①②③ 4.认识短路的危害 设计实验 目的:认识短路的危害 器材:低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、 导线、电流表(演示电流表,0~5 A档) 进行实验 (1)在图中,CD间接上一段保险丝,AB间接入电流表,其它部分按图所示连接好电路. (2)当开关闭合时,灯泡________(填“发光”或“不发光”),电流表________(填“有”或“无”)示数. (3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到________ A.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断 B.电流表的指针无示数,保险丝不会熔断 C.电流表读数稳定不变,灯泡正常发光 D.电流表读数稳定不变,灯泡不亮 分析论证 B、D间接入铜丝时,灯泡被短路.根据欧姆定律知道,闭合开关的瞬间,线路中的电流________,通过保险丝和导线的电流________,但是保险丝的电阻比导线大很多,在电流相同时,导体的电功率跟电阻成________比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的________效应. 考点二:家庭电路及其连接 1.家庭电路的用电器总功率过大是指(  ) A. 电路中用电器增多 B. 电路中消耗的实际总功率大于额定总功率 C. 使用较大功率的用电器 D. 家庭电路中并联的用电器增多 2.小明家的电路简化后如图所示,观察该电路,下列说法中正确的是(  ) A. 开关和电灯是并联的 B. 电灯、电视和台灯是并联的 C. 各个小彩灯之间是并联的 D. 插座中的火线和零线是连通的 3.关于家庭电路,下列说法正确的是(  ) A. 控制电灯的开关应安装在零线上 B. 使用金属外壳的家用电器,其外壳必须接地线 C. 电路中的电流过大,一定是发生了短路现象 D. 同时工作的用电器越多,电路的总电阻越大 4.有关试电笔的使用,下列说法正确的是(  ) A. 氖管发光时试电笔接触的是零线 B. 使用时手不可以接触试电笔笔尖 C. 试电笔只能用来辨别零线和火线 D. 测电笔与手接触的部分都是绝缘体 5.对家庭电路的安装过程,下列要求正确的是(  ) A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装 B. 控制各灯具的开关都应装在零线上 C. 所有家用电器和插座都要串联,并且用电器与控制它的开关也要串联 D. 三孔插座有时不需要接地 6.正常用电时家庭电路中的最大电流为2.6安,那么选用的保险丝的额定电流应为(  ) A. 2.5安 B. 2.6安 C. 3安 D. 5.2安 7.安装螺丝口灯座时,顶部的金属片一定要与________相连,而螺旋套只准接在________. 8.小亮家里买的电风扇上带有三脚插头,由于家里没有三孔插座,于是他就把三脚插头插在两孔插座上,电风扇照样工作.这样做的危害是:当金属外壳________时,会造成触电事故.电风扇使用一段时间后,扇叶上往往带有一些灰尘,其中一个原因是________,使得扇叶容易吸引灰尘. 9.家庭照明电路电压为________ V,电灯与电视机、洗衣机等家用电器之间是________联方式;白炽灯发光时温度高,此时钨丝的电阻比不发光时的电阻________.(选填“大”、“相等”或“小”) 10.炎炎夏日即将来临,明明家新购置了一台1 kW的空调.已知他家原有用电器的总功率是1 020 W,电能表上标有“220 V 10 A”的字样.请你通过计算说明: (1)使用这台空调时,通过它的电流是多少? (2)从安全用电的角度考虑,明明家的电路是否允许安装这样一台空调? 11.在用电高峰时,我们会发现家庭电路中的白炽灯比正常发光时要暗一些,同学们在学习了电学知识后对这一现象进行了调查研究.如图供电电源的电压始终是220 V,当用户的总功率是8.6 KW时,用户实际得到的电压是215 V.试求: (1)此时,标有“220 V 100 W”的白炽灯的实际电功率是多少?分析灯泡的亮度将如何变化? (2)当用户的总功率是8.6 KW时,通过输电线的电流是多少?输电线的电阻是多少?在3 h内输电线上消耗的电能是多少?(忽略温度对灯丝电阻的影响) 12.某教室天花板上有多组“220 V 15 W”的节能灯,均符合安全用电要求,且一个开关同时控制两盏灯,每盏灯都能正常发光,请将图中的灯泡和开关连入电路. 考点三:安全用电 1.下列是小明和小雨看到的一些现象,其中正确的是(  ) A. 在不使用家用电器时,及时切断电源 B. 用湿手触摸用电器 C. 在高压电线附近玩耍 D. 夏天离开家时不关空调 2.为避免雷击,以下做法可行的是(  ) A. 站在大树下避雨 B. 冒雨在运动场上踢球 C. 撑着带金属杆的伞在雨中行走 D. 高压输电铁塔上架设防雷导线 3.下列符合家庭电路用电安全原则的是(  ) 2023年-2023年学年九年级物理考点归类复习——专题十九:生活用电参考答案 考点一:电路故障分析 1.小红的妈妈从市场上买了一个廉价的台灯,装上“220 V 25 W”的灯泡后,在台灯开关断开的情况下,当把台灯的插头插入插座时,室内灯全部熄灭,保险丝熔断,发生这一现象的原因可能是(  ) A. 台灯的功率太大 B. 插座处原来有短路 C. 台灯灯座处有短路 D. 台灯插头处有短路 【答案】D 【解析】A、灯泡额定功率为25 W,且台灯开关断开,保险丝熔断不可能是由于台灯的功率过大引起的,故A错误; B、室内灯泡正常工作,说明原来电路为正常电路,故B错误; C、台灯开关断开,即使台灯灯座处有短路,保险丝也不会熔断,故C错误; D、原来室内电灯正常发光,当插头插入时,由于插头处有短路而使保险丝熔断,故D正确. 2.如图所示,某同学将一张细条状铝箔纸的两端分别压在干电池的正负极,发现铝箔纸发热并燃烧,关于该实验的分析正确的是(  ) A. 实验时干电池的正极与正极相连 B. 用普通纸代替铝箔纸也能燃烧 C. 实验中铝箔纸没有发生化学变化 D. 该实验能说明短路带来的危害 【答案】D 【解析】A、要连通电路应将电源的正、负极接入电路中,故A错误; B、普通纸是绝缘体,所以此实验普通纸代替铝箔纸不能燃烧,故B错误; C、铝箔纸发热并燃烧,发生了化学变化,故C错误; D、铝箔纸是导体,用它把电源正负极连接,由于电流热效应而发热.短路由于电流过大也会产生过多热,故D正确. 3.在家庭电路中若发生以下三种情况:①灯座里的两个线头相碰 ②开关里的两线头相碰 ③两孔插座中的两线头相碰,其中会引起电路中熔丝熔断的是(  ) A. ①② B. ①③ C. ②③ D. ①②③ 【答案】B 【解析】①灯座里的两个线头相碰,火线和零线直接接触,造成短路,电路电流过大,会引起保险丝熔断; ②开关里两线头相碰,开关闭合,电路接通,用电器正常工作,不会引起保险丝熔断. ③两孔插座中的两线头相碰,火线和零线直接接触,造成短路,电路电流过大,会引起保险丝熔断. 4.认识短路的危害 设计实验 目的:认识短路的危害 器材:低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、 导线、电流表(演示电流表,0~5 A档) 进行实验 (1)在图中,CD间接上一段保险丝,AB间接入电流表,其它部分按图所示连接好电路. (2)当开关闭合时,灯泡________(填“发光”或“不发光”),电流表________(填“有”或“无”)示数. (3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到________ A.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断 B.电流表的指针无示数,保险丝不会熔断 C.电流表读数稳定不变,灯泡正常发光 D.电流表读数稳定不变,灯泡不亮 分析论证 B、D间接入铜丝时,灯泡被短路.根据欧姆定律知道,闭合开关的瞬间,线路中的电流________,通过保险丝和导线的电流________,但是保险丝的电阻比导线大很多,在电流相同时,导体的电功率跟电阻成________比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的________效应. 【答案】(2)发光  有 (3)A  很大 相同 正 热 【解析】解:进行实验 (2)当开关闭合时,由图可知,这是一个正常连接的电路,灯泡与保险丝串联,所以灯泡发光,电流表有示数. (3)断开开关,在B、D间接一根粗铜丝,此时灯泡被短路,电流通过保险丝后,直接经电流表回到电源负极,所以当闭合开关的瞬间,将会观察到电流表的指针迅速摆动较大的幅度,保险丝也随即熔断,灯泡不发光.故只有A符合题意; 分析论证 当B、D间接入铜丝时,灯泡被短路.根据欧姆定律I=可知,闭合开关的瞬间,线路中的电流很大,通过保险丝和导线的电流相同,但是保险丝的电阻比导线大很多,由公式P=I2R可知,在电流相同时,导体的电功率跟电阻成正比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的热效应. 考点二:家庭电路及其连接 1.家庭电路的用电器总功率过大是指(  ) A. 电路中用电器增多 B. 电路中消耗的实际总功率大于额定总功率 C. 使用较大功率的用电器 D. 家庭电路中并联的用电器增多 【答案】B 【解析】用电器工作在额定电压时的功率为额定功率;而用电器实际工作时的功率为实际功率;用电器消耗的电能取决于用电器的实际功率. 因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率. 2.小明家的电路简化后如图所示,观察该电路,下列说法中正确的是(  ) A. 开关和电灯是并联的 B. 电灯、电视和台灯是并联的 C. 各个小彩灯之间是并联的 D. 插座中的火线和零线是连通的 【答案】B 【解析】A、开关控制灯泡时,开关与灯泡串联连接,故A错误; B、家庭电路中各用电器并联连接,因此灯、电视和台灯是并联的,故B正确; C、根据图示可知,各个小彩灯顺次连接,因此各个小彩灯之间是串联连接,故C错误; D、如果插座中的火线和零线连通,那么将形成电源短路,故插座中的火线和零线不连通,故D错误. 3.关于家庭电路,下列说法正确的是(  ) A. 控制电灯的开关应安装在零线上 B. 使用金属外壳的家用电器,其外壳必须接地线 C. 电路中的电流过大,一定是发生了短路现象 D. 同时工作的用电器越多,电路的总电阻越大 【答案】B 【解析】A、为了安全,控制电灯的开关应安装在
