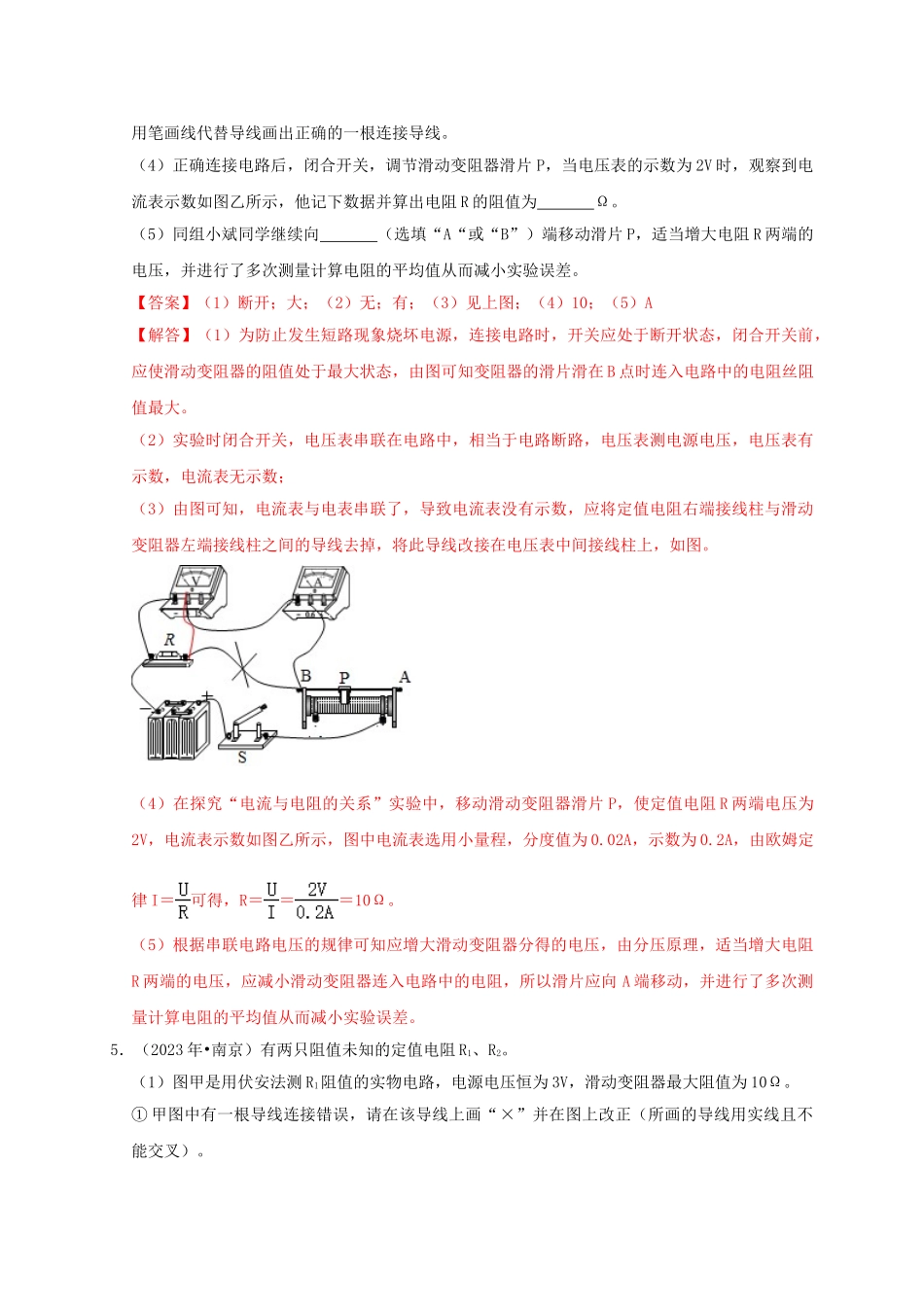

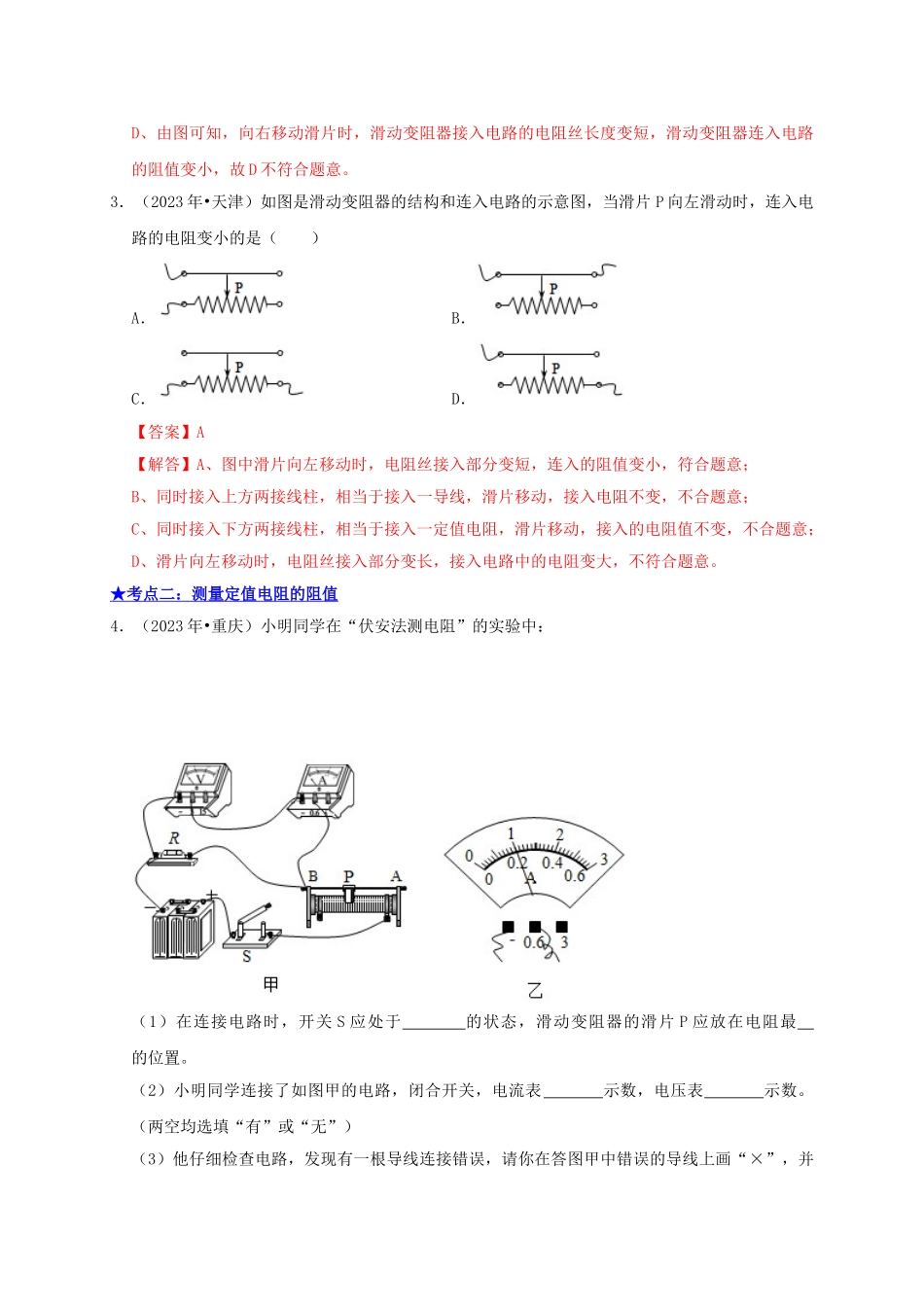

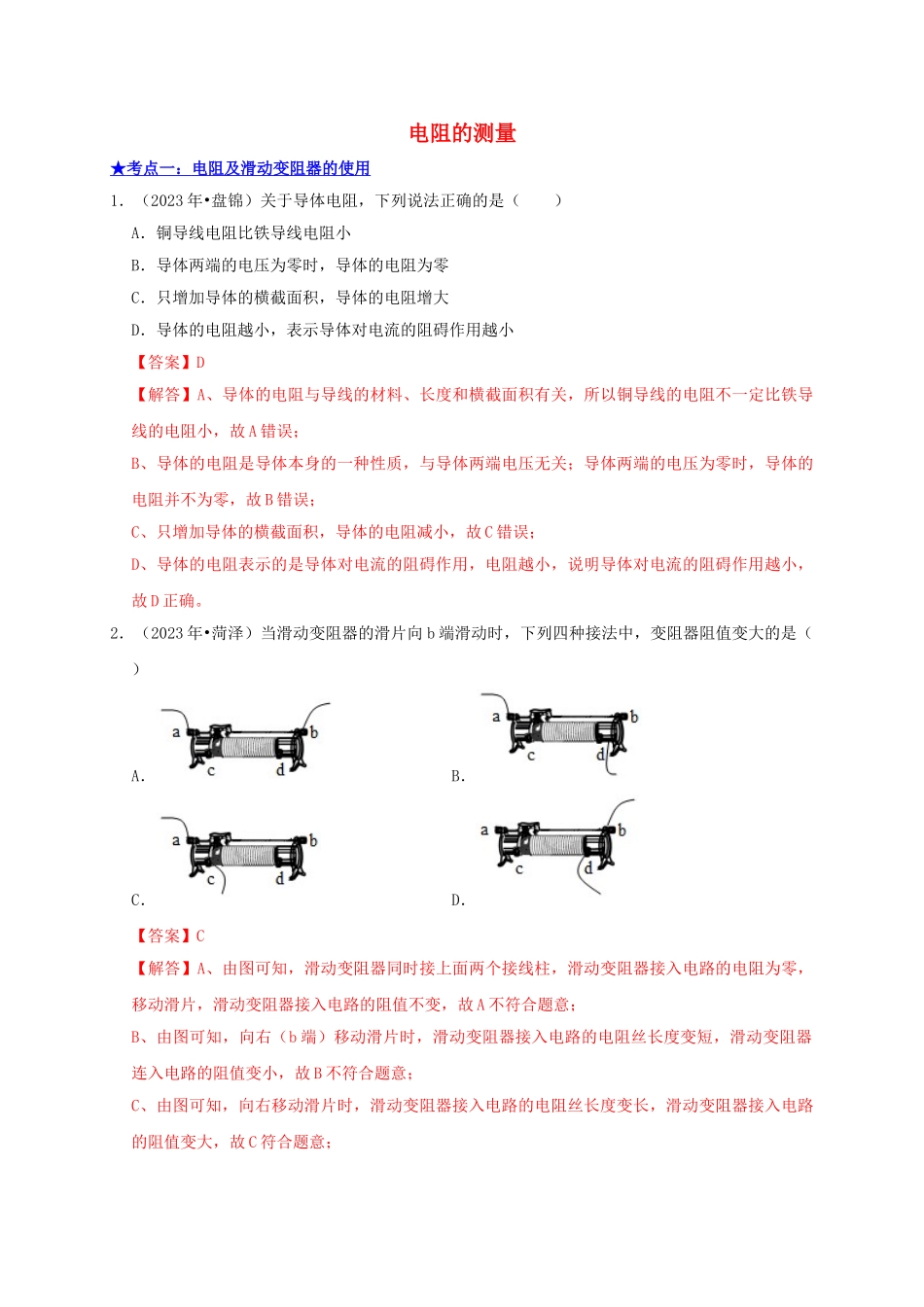

电阻的测量 ★考点一：电阻及滑动变阻器的使用 1．（2023年•盘锦）关于导体电阻，下列说法正确的是（　　） A．铜导线电阻比铁导线电阻小 B．导体两端的电压为零时，导体的电阻为零 C．只增加导体的横截面积，导体的电阻增大 D．导体的电阻越小，表示导体对电流的阻碍作用越小 【答案】D 【解答】A、导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导线的电阻小，故A错误； B、导体的电阻是导体本身的一种性质，与导体两端电压无关；导体两端的电压为零时，导体的电阻并不为零，故B错误； C、只增加导体的横截面积，导体的电阻减小，故C错误； D、导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D正确。 2．（2023年•菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　） A． B． C． D． 【答案】C 【解答】A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意； B、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意； C、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意； D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意。 3．（2023年•天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　） A． B． C． D． 【答案】A 【解答】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意； B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意； C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意； D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。 ★考点二：测量定值电阻的阻值 4．（2023年•重庆）小明同学在“伏安法测电阻”的实验中： （1）在连接电路时，开关S应处于　 　的状态，滑动变阻器的滑片P应放在电阻最　 　的位置。 （2）小明同学连接了如图甲的电路，闭合开关，电流表　 　示数，电压表　 　示数。（两空均选填“有”或“无”） （3）他仔细检查电路，发现有一根导线连接错误，请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。 （4）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为　 　Ω。 （5）同组小斌同学继续向　 　（选填“A“或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。 【答案】（1）断开；大；（2）无；有；（3）见上图；（4）10；（5）A 【解答】（1）为防止发生短路现象烧坏电源，连接电路时，开关应处于断开状态，闭合开关前，应使滑动变阻器的阻值处于最大状态，由图可知变阻器的滑片滑在B点时连入电路中的电阻丝阻值最大。 （2）实验时闭合开关，电压表串联在电路中，相当于电路断路，电压表测电源电压，电压表有示数，电流表无示数； （3）由图可知，电流表与电表串联了，导致电流表没有示数，应将定值电阻右端接线柱与滑动变阻器左端接线柱之间的导线去掉，将此导线改接在电压表中间接线柱上，如图。 （4）在探究“电流与电阻的关系”实验中，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.2A，由欧姆定律I＝可得，R＝＝＝10Ω。 （5）根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，适当增大电阻R两端的电压，应减小滑动变阻器连入电路中的电阻，所以滑片应向A端移动，并进行了多次测量计算电阻的平均值从而减小实验误差。 5．（2023年•南京）有两只阻值未知的定值电阻R1、R2。 （1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。 ①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。 ②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是　 　（填字母）。 A．滑动变阻器断路 B．R1断路 C．R1短路 ③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝　 　Ω。 ④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有　 　（填序号）。 实验序号 U/V I/A R1/Ω 1 0.8 0.2 2 1.6 0.4 3 1.9 0.475 （2）图丙是能巧测R2阻值的实验电路图。图中R为电阻箱，R0为定值电阻（阻值未知）。要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。 ①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下　 　； ②将开关接b，调节　 　，保持　 　不变，记下　 　； ③则R2＝　 　。 【答案】（1）①如上所示；②A；③4；④1、3；（2）①电流表的示数I和电阻箱的阻值RA②电阻箱；电流表示数I；电阻箱R的阻值RB；③RA﹣RB 【解答】（1）①电阻与变阻器并联，电压表串联在电路是错误的，电阻与电流串联，电压表与电阻并联，如下所示： ②A．若滑动变阻器断路，整个电路断路，两表都没有示数，符合题意； B．若R1断路，电压表串联在电路中测电源电压，有示数，不符合题意； C．若R1短路，电流表有示数，不符合题意； 故选A； ③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，则待测电阻： R1＝＝＝4Ω； ④根据电阻的串联和欧姆定律，电路的最小电流为： I小＝＝≈0.21A＞0.2A， 电流表分度值为0.02A，故不能得到0.475A， 即不可能通过以上实验获得的数据有1、3； （2）①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱的阻值RA； ②将开关接b，调节电阻箱，保持电流表示数I不变，记下电阻箱R的阻值RB； ③根据等效替代法，则RA＝R2+RB， 故R2＝RA﹣RB。 ★考点三：电阻变化 6．（2023年•常德）如右图，是某实验小组的同学连接的电路，则（　　） A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端 B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流 C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小 D．S1、S2都闭合时，将滑片右移时，电流表示数变小，电压表示数变小 【答案】C 【解答】（1）为保护电路，在连接此电路时，开关应该断开，开关闭合前，滑片应处于最大阻值的右端，故A错误； （2）S1、S2都闭合时，L2被短路，L1与变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，故B错误； 将滑片右移时，接入电路中的电阻变大，电路中的总电阻变大， 由I＝可知，电路中的电流变小，即电流表的示数变小， 由串联电路的分压特点可知，滑动变阻器两端的电压变大，即电压表的示数变大，故D错误； （3）先闭合S1、S2时，L1与变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流， 再断开S1后，L1、L2、变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流， 因串联电路中总电阻等于各分电阻之和， 所以，电路的总电阻变大， 由I＝可知，电路中的电流变小，即电流表的示数变小， 由U＝IR可知，滑动变阻器两端的电压变小，即电压表的示数变小，故C正确。 7．（2023年•西宁）高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　） A．称重表其实是一个电压表 B．电路中的R1是没有作用的 C．当车辆越重时，R连入电路的阻值越大 D．当车辆越重时，称重表的示数越大 【答案】D 【解答】A．称重表与电阻串联，应为电流表，故A错误； B．当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，故B错误； CD．当车辆越重时，滑片向下滑，R连入电路的阻值越小，电路的总电阻越小，由I＝可知，电路的电流越大，称重表的示数越大，故C错误、D正确。 8．（2023年•攀枝花）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2＝2：1，则（　　） A．＝，＝ B．＝，＝ C．＝，＝ D．＝，＝ 【答案】D 【解答】当开关S2断开，S1、S3闭合时，R1与R2并联，电压表测电源两端的电压，电流表测干路电流， 已知R1：R2＝2：1，则R1＝2R2， 设电源的电压为U，则此时电压表的示数U1＝U， 因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和， 所以，电流表示数I1＝+＝+＝， 当开关S2闭合，S1、S3断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流：I2＝＝＝， 此时电压表示数：U2＝I2R1＝×2R2＝， 所以，＝＝，＝＝，故ABC错误、D正确。 9．（2023年•鄂尔多斯）在如图电路中，闭合开关后，当滑片P向右移动时，下列说法，正确的是（　　） A．电流表的示数变大 B．小灯泡亮度变大 C．与示数乘积变大 D．的示数与示数之差的比值变大 【答案】C 【解答】由电路图可知，变阻器与灯泡并联；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量电源电压； AB、因为并联电路中各支路互不影响，所以滑片移动时，通过灯泡的电流不变，即A2的示数不变； 灯泡两端的电压不变，通过灯泡的电流不变，由P＝UI可知，灯泡的实际功率不变，则灯的亮度不变，故AB错误； C、当滑片向右移动时，滑动变阻器接入电路的阻值变小，则电路的总电阻随之变小，而并联电路两端电压等于电源电压不变，由欧姆定律可知干路电流变大，即A1的示数变大；电压表测量电源电压，其示数不变，所以电压表与A1示数的乘积变大，故C正确； D、因为A1的示数变大、A2的示数不变，所以电流表A1与电流表A2示数之差变大，且电压表示数不变， 所以V的示数与A1、A2示数之差的比值将变小，故D错误。 10．（2023年•呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（　　） A．用电器甲电阻不变，大小为0.1Ω B．用电器乙电阻随着电流增大而变大，最大值为10Ω C．如果把这两个用电器串联接在6V的电源上，电路中的电流是0.43A D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A 【答案】D 【解答】A．由图象可知，用电器甲电阻的I﹣U图象为过原点的倾斜直线，则用电器甲的电阻不变， 由图象可知，当U甲＝5V时通过的电流I甲＝0.5A， 由I＝可得，用电器甲的电阻R甲＝＝＝10Ω，故A错误； B．由图象可知，当用电器乙可
