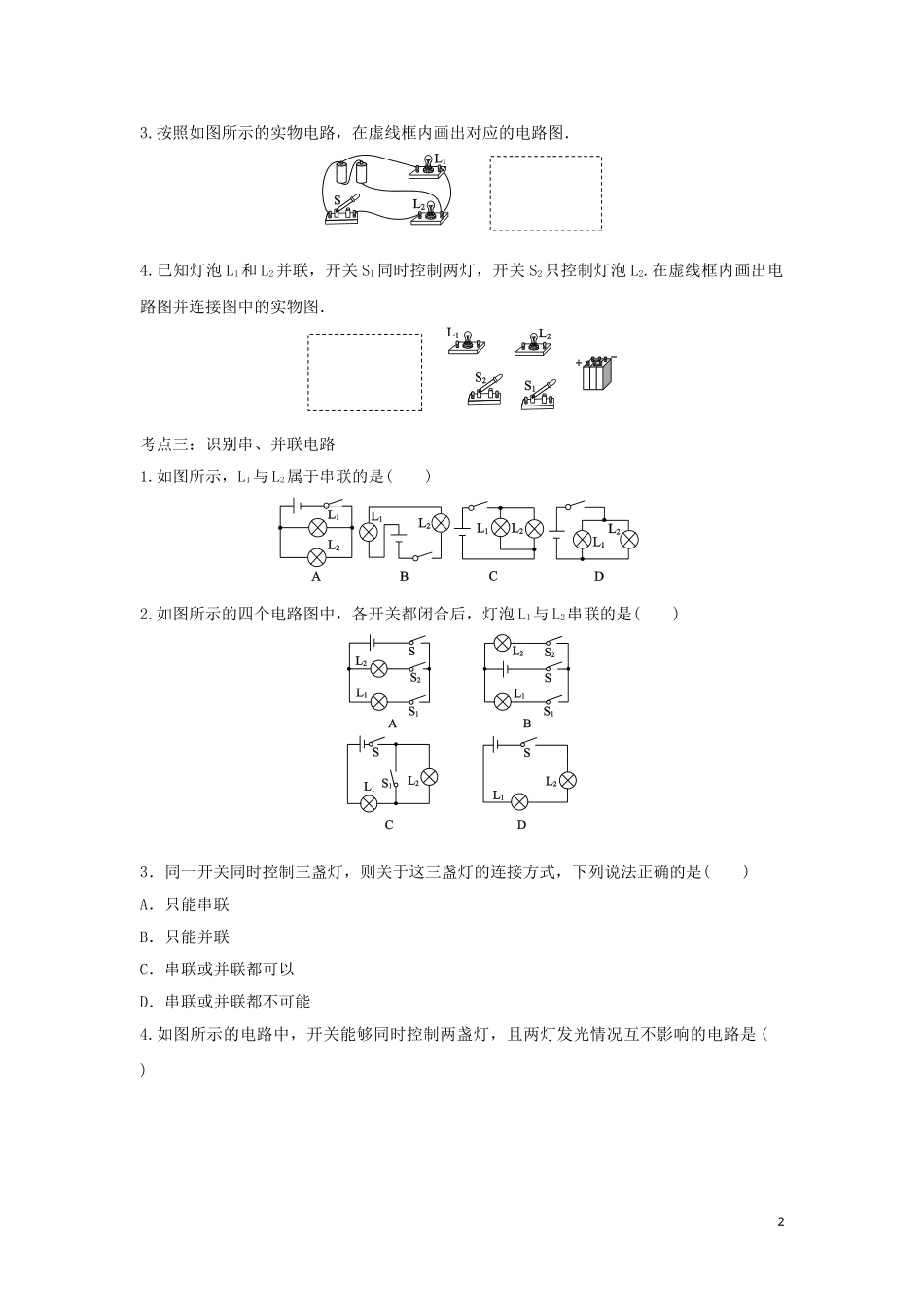

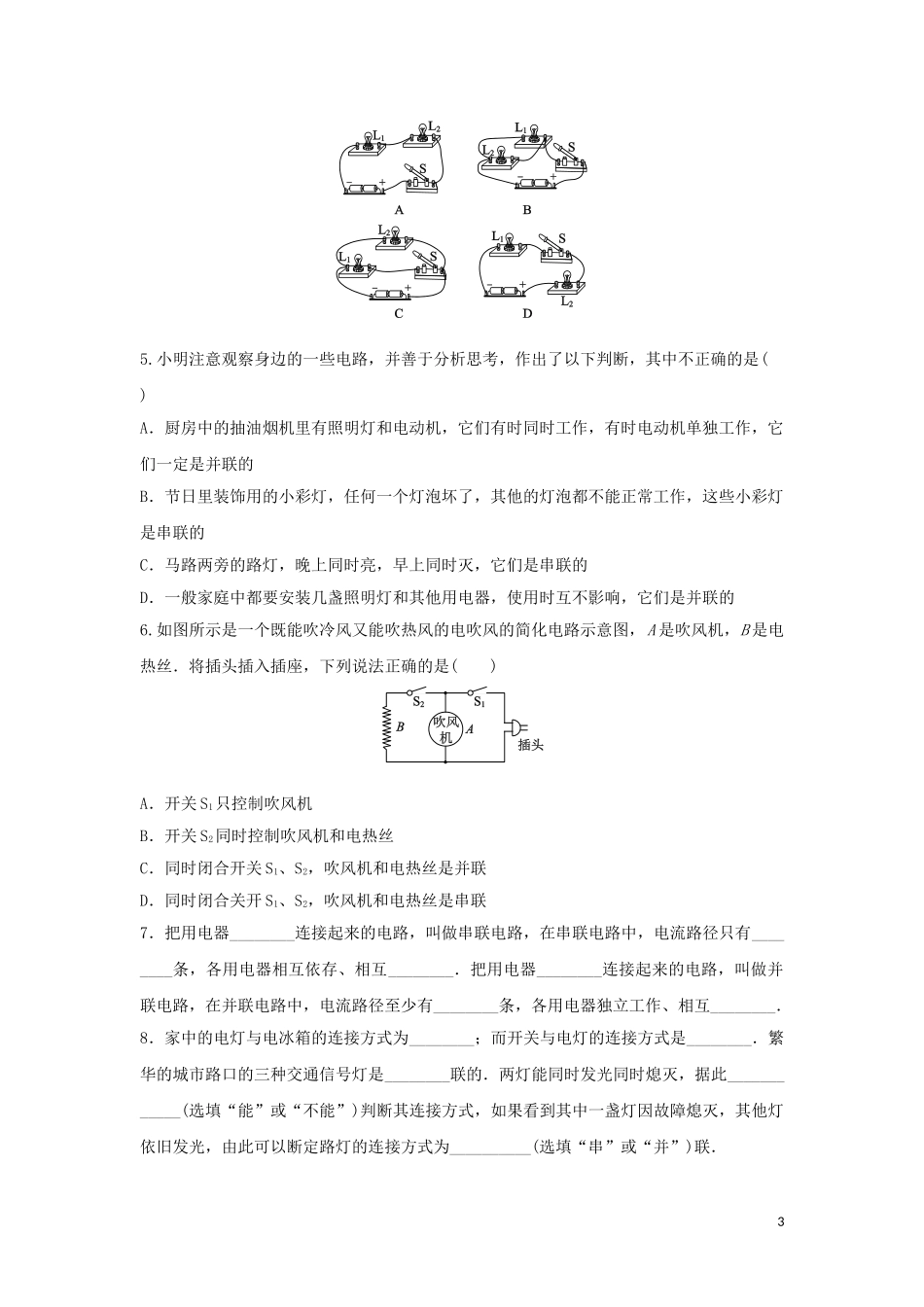

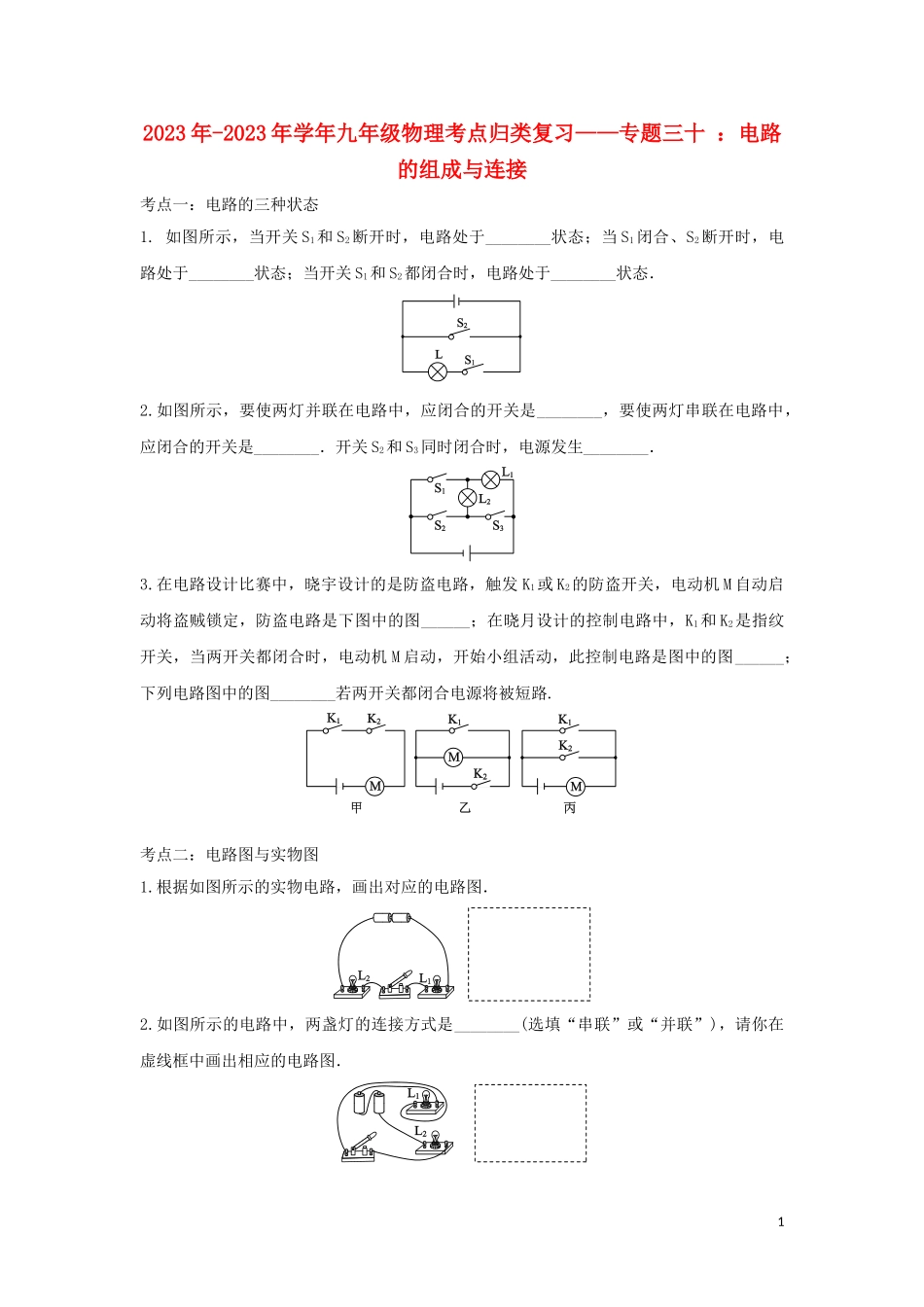

2023年-2023年学年九年级物理考点归类复习——专题三十 ：电路的组成与连接 考点一：电路的三种状态 1. 如图所示，当开关S1和S2断开时，电路处于________状态；当S1闭合、S2断开时，电路处于________状态；当开关S1和S2都闭合时，电路处于________状态． 2.如图所示，要使两灯并联在电路中，应闭合的开关是________，要使两灯串联在电路中，应闭合的开关是________．开关S2和S3同时闭合时，电源发生________． 3.在电路设计比赛中，晓宇设计的是防盗电路，触发K1或K2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的图______；在晓月设计的控制电路中，K1和K2是指纹开关，当两开关都闭合时，电动机M启动，开始小组活动，此控制电路是图中的图______；下列电路图中的图________若两开关都闭合电源将被短路. 考点二：电路图与实物图 1.根据如图所示的实物电路，画出对应的电路图． 2.如图所示的电路中，两盏灯的连接方式是________(选填“串联”或“并联”)，请你在虚线框中画出相应的电路图． 3.按照如图所示的实物电路，在虚线框内画出对应的电路图． 4.已知灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2.在虚线框内画出电路图并连接图中的实物图． 考点三：识别串、并联电路 1.如图所示，L1与L2属于串联的是(　　) 2.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是(　　) 3．同一开关同时控制三盏灯，则关于这三盏灯的连接方式，下列说法正确的是(　　) A．只能串联 B．只能并联 C．串联或并联都可以 D．串联或并联都不可能 4.如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是(　　) 5.小明注意观察身边的一些电路，并善于分析思考，作出了以下判断，其中不正确的是(　　) A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时电动机单独工作，它们一定是并联的 B．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的 C．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的 6.如图所示是一个既能吹冷风又能吹热风的电吹风的简化电路示意图，A是吹风机，B是电热丝．将插头插入插座，下列说法正确的是(　　) A．开关S1只控制吹风机 B．开关S2同时控制吹风机和电热丝 C．同时闭合开关S1、S2，吹风机和电热丝是并联 D．同时闭合关开S1、S2，吹风机和电热丝是串联 7．把用电器________连接起来的电路，叫做串联电路，在串联电路中，电流路径只有________条，各用电器相互依存、相互________．把用电器________连接起来的电路，叫做并联电路，在并联电路中，电流路径至少有________条，各用电器独立工作、相互________． 8．家中的电灯与电冰箱的连接方式为________；而开关与电灯的连接方式是________．繁华的城市路口的三种交通信号灯是________联的．两灯能同时发光同时熄灭，据此____________(选填“能”或“不能”)判断其连接方式，如果看到其中一盏灯因故障熄灭，其他灯依旧发光，由此可以断定路灯的连接方式为__________(选填“串”或“并”)联． 考点四：电路的设计 1.如图所示是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请在虚线框内画出符合要求的电路图． 2.某学校九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是(　　) 3.如图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图．当开关____________时，只有灭蚊网通电起到灭蚊作用；当开关____________时，灭蚊网与灯都通电同时起到灭蚊和照明作用． 4.如图所示的电路： (1)若要使灯L1与L2并联，开关S只控制灯L1，则接线M应接在________点． (2)若要使灯L1与L2并联，开关S同时控制灯L1、L2，则接线M应接在________点或________点． 5.如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到．某同学试了一下，闭合开关时两灯都亮，断开开关时都灭，这两灯是串联还是并联？写出你的猜想和判断的方法． 猜想一：_________________________________________________________， 判断的方法：___________________________________________________________. 猜想二：_____________________________________________________________， 判断的方法：____________________________________________________________. 2023年-2023年学年九年级物理考点归类复习——专题三十 ：电路的组成与连接参考答案 考点一：电路的三种状态 1. 如图所示，当开关S1和S2断开时，电路处于________状态；当S1闭合、S2断开时，电路处于________状态；当开关S1和S2都闭合时，电路处于________状态． 【答案】开路　通路　短路 2.如图所示，要使两灯并联在电路中，应闭合的开关是________，要使两灯串联在电路中，应闭合的开关是________．开关S2和S3同时闭合时，电源发生________． 【答案】S1、S3　S2　短路 【解析】要使两灯并联，由题图知电流从电源正极流出，分成两支，一支经过灯L1，另一支经过S3和灯L2，两支汇合再经过S1回到电源负极，所以应闭合开关S1、S3.要使两灯串联，电流从正极出发，需依次经过两个灯泡、S2回到电源的负极，因此需闭合S2.若同时闭合开关S2、S3，电流从电源正极出发，经S2、S3直接回到电源负极，会造成电源短路． 3.在电路设计比赛中，晓宇设计的是防盗电路，触发K1或K2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的图______；在晓月设计的控制电路中，K1和K2是指纹开关，当两开关都闭合时，电动机M启动，开始小组活动，此控制电路是图中的图______；下列电路图中的图________若两开关都闭合电源将被短路. 【答案】丙　甲　乙　【解析】晓宇设计的是防盗电路，触发K1或K2的防盗开关(即闭合K1或K2)，电动机M就会自动启动将盗贼锁定，说明两开关可以独立工作、互不影响，即两开关应并联，则图丙符合要求；K1和K2是指纹开关，当两开关都　 闭合时，电动机M启动，开始小组活动，说明两开关不能独立工作，即两开关应串联，图甲符合要求；由图乙可知，两开关都闭合时，电源两极被导线直接相连了会造成电源短路． 考点二：电路图与实物图 1.根据如图所示的实物电路，画出对应的电路图． 【答案】如图所示 2.如图所示的电路中，两盏灯的连接方式是________(选填“串联”或“并联”)，请你在虚线框中画出相应的电路图． 【答案】串联　如图所示 3.按照如图所示的实物电路，在虚线框内画出对应的电路图． 【答案】如图所示 4.已知灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2.在虚线框内画出电路图并连接图中的实物图． 【答案】如图所示 考点三：识别串、并联电路 1.如图所示，L1与L2属于串联的是(　　) 【答案】B　【解析】串联电路是指各元件首尾顺次连接，电流只有一条路径可以通过；而并联电路则是各用电器并列地连接，电流至少有两条路径可以通过，根据这一基本特点对照电路图可作出相应的分析判断．图A中电流有两条路径，两灯泡并列连接，为并联；图B中电流只有一条路径，两灯泡顺次连接，是典型的串联电路；图C中电流有两条路径，两灯泡并列地连接，为并联；图D中电流有两条路径，两灯泡并列连接，为并联．故B选项正确． 2.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是(　　) 【答案】D 3．同一开关同时控制三盏灯，则关于这三盏灯的连接方式，下列说法正确的是(　　) A．只能串联 B．只能并联 C．串联或并联都可以 D．串联或并联都不可能 【答案】C 4.如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是(　　) 【答案】B　【解析】开关能够同时控制两盏灯，既可以是串联电路也可以是并联电路，但并联时开关必须在干路上；两灯发光情况互不影响，故电路应该是并联．综上可知，符合要求的电路应该是并联电路，并且开关在干路上．由图可知，A是串联电路；B是并联电路，并且开关在干路上；C是并联电路，但开关在支路上；D是串联． 5.小明注意观察身边的一些电路，并善于分析思考，作出了以下判断，其中不正确的是(　　) A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时电动机单独工作，它们一定是并联的 B．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的 C．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的 【答案】C 6.如图所示是一个既能吹冷风又能吹热风的电吹风的简化电路示意图，A是吹风机，B是电热丝．将插头插入插座，下列说法正确的是(　　) A．开关S1只控制吹风机 B．开关S2同时控制吹风机和电热丝 C．同时闭合开关S1、S2，吹风机和电热丝是并联 D．同时闭合关开S1、S2，吹风机和电热丝是串联 【答案】C　【解析】由图可知，吹风机和电热丝是并联的，S1在干路上，可以控制整个电路，S2与电热丝串联，只控制电热丝，故A、B错误；若将开关S1、S2都闭合，吹风机与电热丝并联后连接在电源上，C正确，D错误．故选C. 7．把用电器________连接起来的电路，叫做串联电路，在串联电路中，电流路径只有________条，各用电器相互依存、相互________．把用电器________连接起来的电路，叫做并联电路，在并联电路中，电流路径至少有________条，各用电器独立工作、相互________． 【答案】首尾顺次　一　影响　并列　两　不影响 8．家中的电灯与电冰箱的连接方式为________；而开关与电灯的连接方式是________．繁华的城市路口的三种交通信号灯是________联的．两灯能同时发光同时熄灭，据此____________(选填“能”或“不能”)判断其连接方式，如果看到其中一盏灯因故障熄灭，其他灯依旧发光，由此可以断定路灯的连接方式为__________(选填“串”或“并”)联． 【答案】并联　串联　并　不能　并 考点四：电路的设计 1.如图所示是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请在虚线框内画出符合要求的电路图． 【答案】如图所示 【解析】选择哪一
