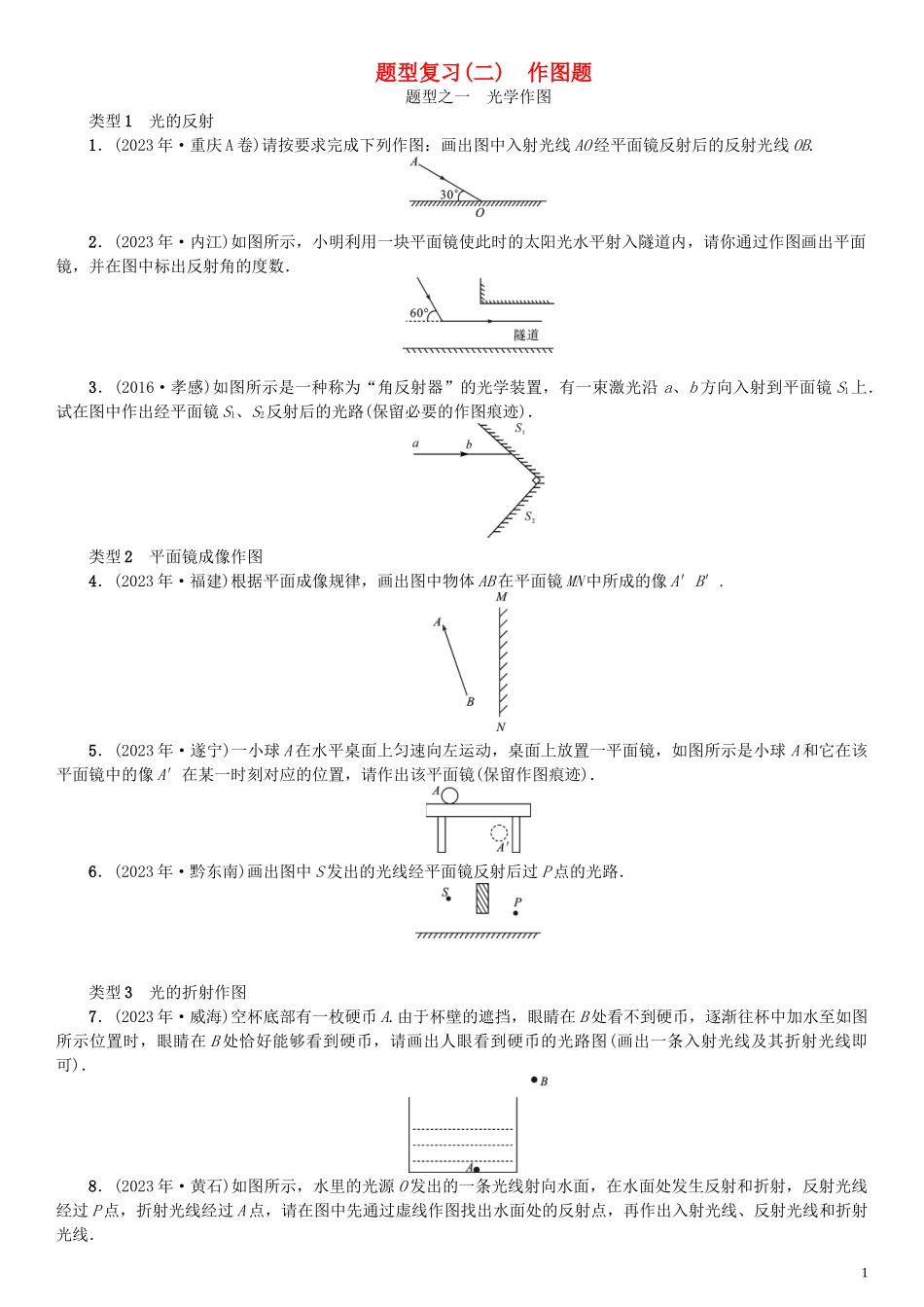

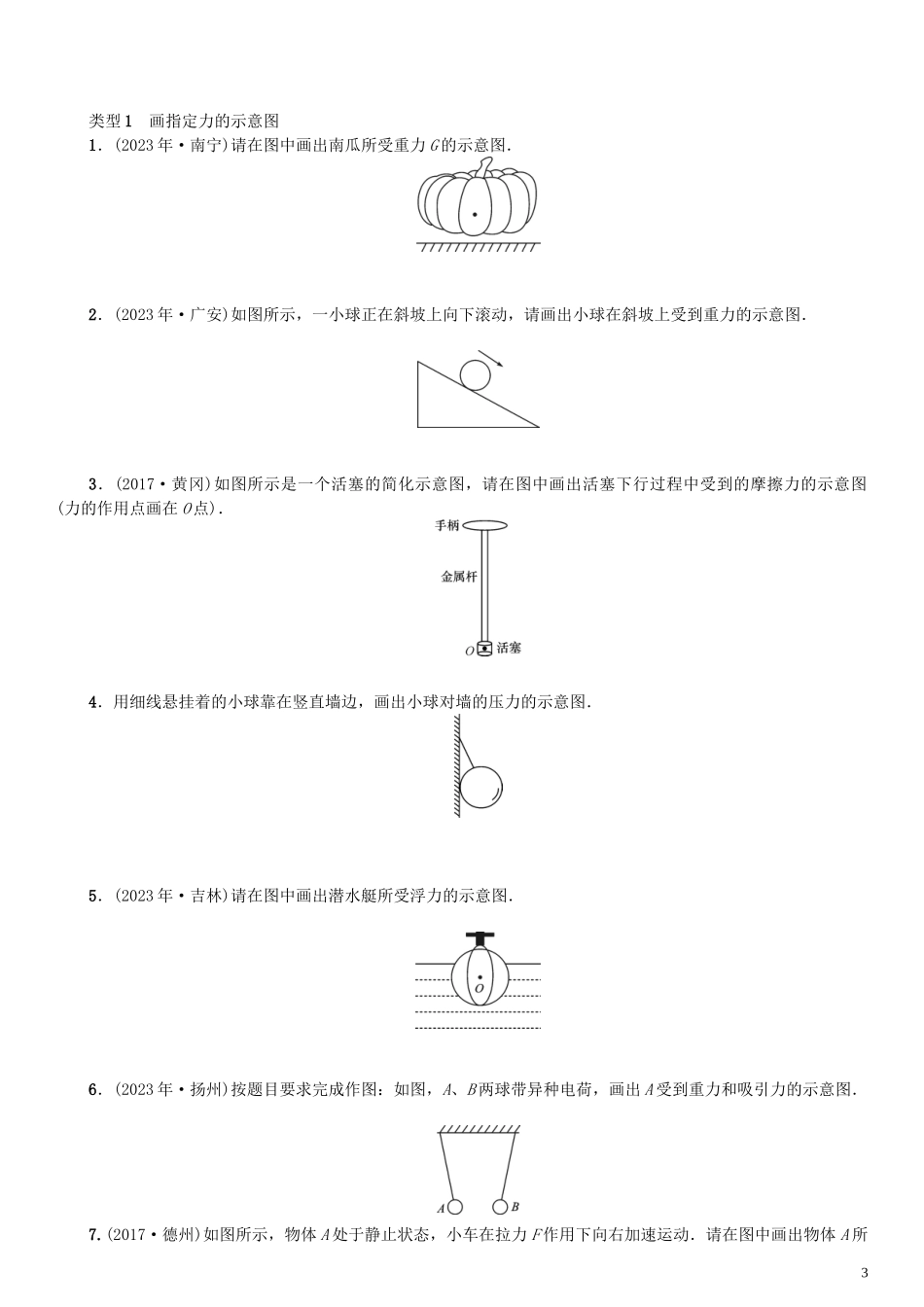

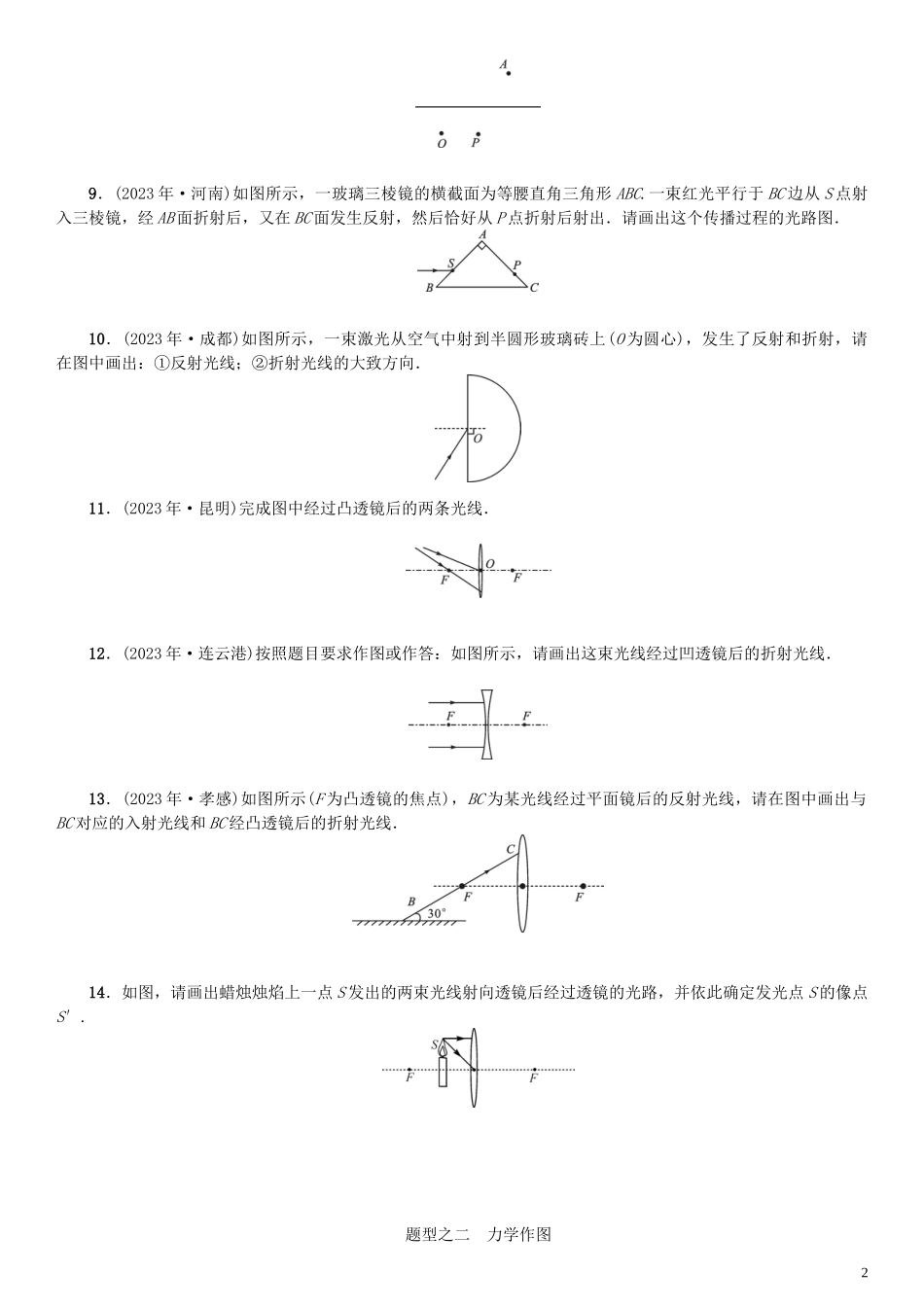

题型复习(二)　作图题 题型之一　光学作图 类型1　光的反射 1．(2023年·重庆A卷)请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB. 2．(2023年·内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数． 3．(2016·孝感)如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)． 类型2　平面镜成像作图 4．(2023年·福建)根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′. 　 5．(2023年·遂宁)一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)． 6．(2023年·黔东南)画出图中S发出的光线经平面镜反射后过P点的光路． 类型3　光的折射作图 7．(2023年·威海)空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)． 8．(2023年·黄石)如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线． 9．(2023年·河南)如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图． 10．(2023年·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向． 11．(2023年·昆明)完成图中经过凸透镜后的两条光线． 12．(2023年·连云港)按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线． 13．(2023年·孝感)如图所示(F为凸透镜的焦点)，BC为某光线经过平面镜后的反射光线，请在图中画出与BC对应的入射光线和BC经凸透镜后的折射光线． 14．如图，请画出蜡烛烛焰上一点S发出的两束光线射向透镜后经过透镜的光路，并依此确定发光点S的像点S′. 题型之二　力学作图 　　　　　　　　　　　　　　　　 类型1　画指定力的示意图 1．(2023年·南宁)请在图中画出南瓜所受重力G的示意图． 2．(2023年·广安)如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图． 3．(2017·黄冈)如图所示是一个活塞的简化示意图，请在图中画出活塞下行过程中受到的摩擦力的示意图(力的作用点画在O点)． 4．用细线悬挂着的小球靠在竖直墙边，画出小球对墙的压力的示意图． 5．(2023年·吉林)请在图中画出潜水艇所受浮力的示意图． 6．(2023年·扬州)按题目要求完成作图：如图，A、B两球带异种电荷，画出A受到重力和吸引力的示意图． 7.(2017·德州)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图(力的作用点图中已标出)． 类型2　受力分析作图 8．(2023年·滨州)如图所示，用线将吊灯悬挂在天花板上，线对吊灯的拉力F＝4 N，请在图中画出吊灯受力的示意图．(拉力的作用点取在吊灯的重心) 　 9．(2023年·聊城)踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画出在操场上向左滚动的足球受力的示意图． 10．(2023年·孝感)如图所示，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图． 11．(2023年·邵阳)请你在下图中画出静止在水中的小球所受力的示意图． 12．(2023年·南京)如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．(作图时用方框代替小明) 13．(2023年·安徽)如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点(见图乙)．请在图乙中画出物块受力的示意图． 　 14．(2017·德阳)如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图． 类型3　简单机械作图 15．(2023年·娄底)在图甲中画出拉力F对支点O的力臂l. 16．(2023年·广东)如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l. 17．(2017·威海)如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂l1和阻力F2的示意图． 18．(2023年·德阳)如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图． 19．(2023年·黄石)旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图． 20．台湾省农民张文任栽种出一个超级大南瓜．为将南瓜顺利装车，村民们用如图所示的滑轮，用绳子绕制成滑轮组．在20 s时间内，村民们用750 N的拉力将绳端沿竖直方向匀速向下拉动6 m，把南瓜提升1.5 m(g取10 N/kg)．按题意画出滑轮组的绳子绕法． 题型之三　电磁学作图 　　　　　　　　　　　　　　　　 类型1　根据电路图连接实物图 1．按图(a)所示的电路图，连接图(b)所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．(电源为两节新干电池，灯泡的最小电阻为5 Ω) 2．要求测量额定电压为2.5 V小灯泡的电功率．按照电路图a，将图c的实物连接成实验电路．(小灯泡电阻约为8 Ω) 类型2　根据实物图画电路图 3．(2023年·兰州)根据下面的实物图画出与之对应的电路图． 4．(2023年·眉山)根据左侧电路实物图，在右侧方框内画出对应的电路图． 类型3　根据要求连接实物图 5．(2023年·湘西)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉． 6．(2023年·上海)在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小． 类型4　设计电路图 7．(2023年·烟台)学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图(导线不得交叉)． 8．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光．提醒司机有乘客需要下车．请设计一个符合要求的电路图．(已画出指示灯和电源，如图所示) 类型5　实物图改错 9．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有导线连接错误？若有，请在连接错误的导线上打“×”，并在原图上加以改正，改动的线要尽量少． 10．小明要测量额定电压为2.5 V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确． 类型6　家庭电路的连接 11．(2023年·济宁)将图中的三孔插座(带保险盒)正确接入电路． 12．(2023年·吉林)请在图中正确连接电路图． 13．(2023年·广东)如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座． 类型7　简单磁现象作图 14．(2023年·苏州)如图中，标出小磁针静止时的N极和A点处的磁感线方向． 15．小磁针在如图所示的位置静止，标出小磁针的N极． 类型8　通电螺线管作图 16．(2023年·怀化)在图甲中括号内标出通电螺线管的N、S极和小磁针的N、S极． 17．(2023年·达州)如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向． 18．(2023年·东营)如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法． 19．(2023年·遂宁)如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S极和用“＋”标出电源的正极． 20．将图中的电磁铁连入你设计的电路中(在方框内完成)．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极． 类型9　电磁继电器作图 21．(2017·天水)如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转． 答案 题型之一　光学作图 1.　　2. 3.　　4. 5.　　　6. 7.　　　8. 9.　　　10. 11.　　12. 13. 14. 题型之二　力学作图 1.　　　　2. 3.　　　　　　　4. 5.　　　　　6. 7.　　　8. 9.　　　　　10. 11.　　　　　12. 13.　　　14. 15.　　　　16. 17.　　　　18. 19.　　　　20. 题型之三　电磁学作图 1. 2.　3. 4.　　　5. 6.　7. 8. 9. 10. 11. 12. 13. 14.　　15. 16.　　17. 18.　　　19. 20. 21. 诗歌鉴赏（2）炼句及语言风格 李仕才 【考纲说明】 考纲要求：鉴赏文学作品的形象、语言和表达技巧。2．语言的鉴赏，侧重于领会语言的艺术特色。 【学习目标】 1．体会古典诗歌的语句之妙和把握古典诗歌语言风格。 2．学习掌握古典诗歌炼句与语言风格答题技巧，提高解题能力。 3．激发阅读古典诗歌的兴趣， 提高审美情趣。 自主学习 【学法指导】 1.熟读诗歌，识记古典诗歌的语言风格术语。 2.结合“典型剖析”及“实战真题”，掌握炼句和语言风格题作答的一般方法，学会规范答题。 【典例剖析】 （一）炼句题设问方式 1.有关语句的内容（解释含义) 2.重要语句的情感（对主旨的探讨） 3.关键语句的手法（艺术层面的鉴赏） 答题模式： 解释语句 → 指出语句的特点 → 表达效果或作用 （二）语言风格术语举隅 1.平实质朴 朴素自然 直接陈述，或用白描，显得真切深刻，平易近人。贾岛《寻隐者不遇》 2.含蓄隽永 委婉蕴藉 不把意思直接说出来，而是藏在形象之中让读者想象。李商隐《夜雨寄北》 3.清新明快
