2023年-2023年学年九年级物理考点归类复习——专题十四:家庭电路
考点一:安全用电与触电急救
1.下列做法符合安全用电原则的是( )
A. 用湿布擦正在发光的灯泡 B. 在已通电的电线上晾晒衣服
C. 家用电器金属外壳接地 D. 用粗铜丝代替保险丝
2.下列行为符合安全用电的是( )
A. 在电线上搭晾衣物 B. 用湿布擦拭电器
C. 发生触电事故,要立即切断电源 D. 在高压设备附近玩耍
3.关于家庭电路的下列做法,不符合安全用电常识的是( )
A. 发现有人触电,应首先切断电源
B. 为了保证电路安全,家里尽量不要同时使用多个大功率电器
C. 有金属外壳的用电器,金属外壳一定要接地
D. 检修电路故障时,应尽量在通电情况下作业
4.关于家庭电路与安全用电,下列说法正确的是( )
A. 发现家用电器或电线失火时,应先切断电源后救火
B. 家庭电路中空气开关跳闸,都是由于电路短路引起的
C. 开关的塑料外壳是不导电的,用湿手拨动开关不可能触电
D. 用试电笔辨别火线与零线时,手不能接触试电笔尾部金属体
5.“珍爱生命、注意安全”是同学们必须具有的意识,下列有关安全用电的说法中正确的是( )
A. 发现有人触电后,应立即用手把触电人拉离电线
B. 家用电器或电线着火时,应该迅速用水来灭火
C. 雷雨天,人不能在高处打伞行走,否则可能会被雷击中
D. 用测电笔辨别火线、零线时,手一定要接触笔尖金属体
6.下列做法中容易发生危险的是( )

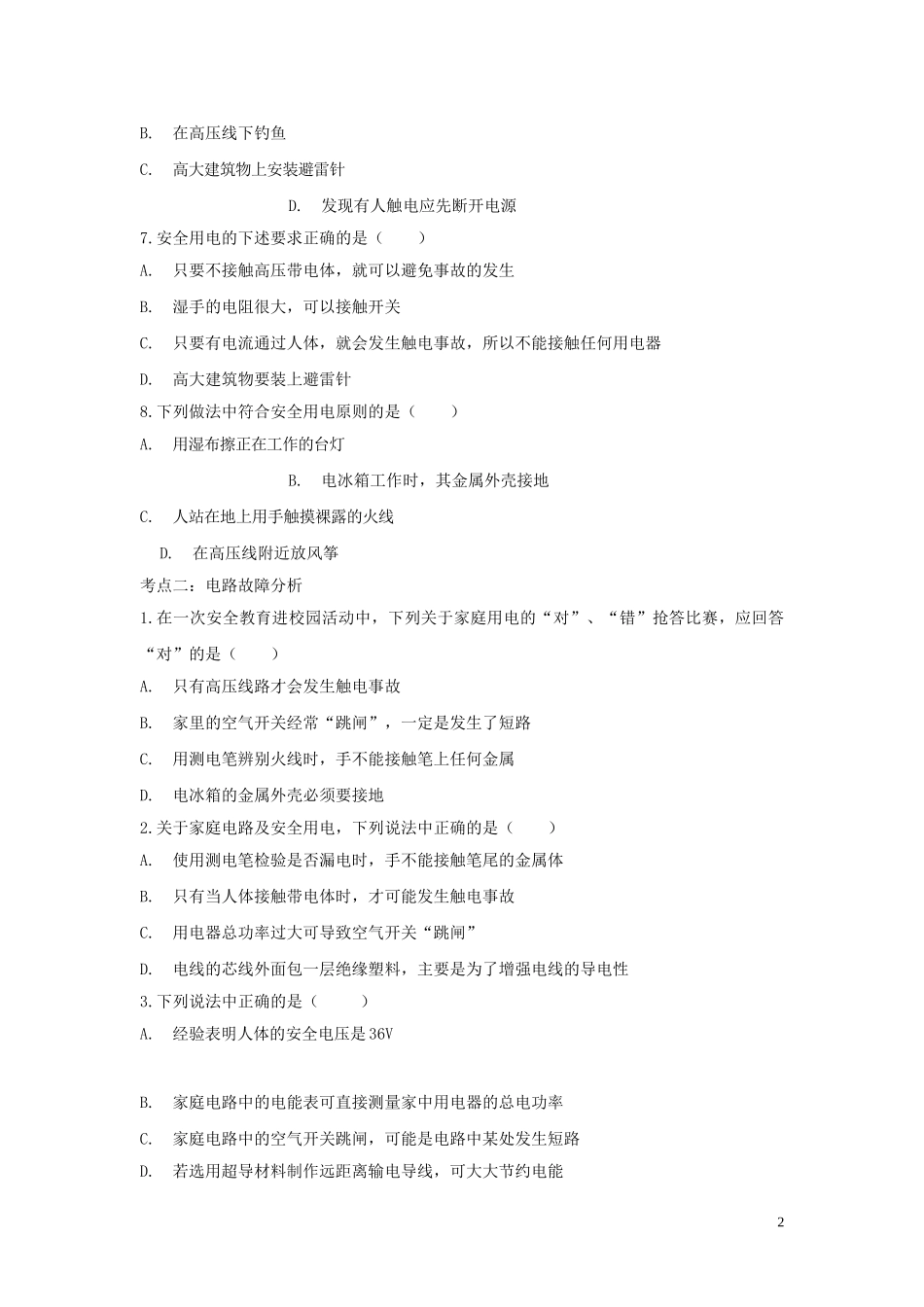

A. 使用试电笔时手要接触笔尾金属体 B. 在高压线下钓鱼
C. 高大建筑物上安装避雷针 D. 发现有人触电应先断开电源
7.安全用电的下述要求正确的是( )
A. 只要不接触高压带电体,就可以避免事故的发生
B. 湿手的电阻很大,可以接触开关
C. 只要有电流通过人体,就会发生触电事故,所以不能接触任何用电器
D. 高大建筑物要装上避雷针
8.下列做法中符合安全用电原则的是( )
A. 用湿布擦正在工作的台灯 B. 电冰箱工作时,其金属外壳接地
C. 人站在地上用手触摸裸露的火线 D. 在高压线附近放风筝
考点二:电路故障分析
1.在一次安全教育进校园活动中,下列关于家庭用电的“对”、“错”抢答比赛,应回答“对”的是( )
A. 只有高压线路才会发生触电事故
B. 家里的空气开关经常“跳闸”,一定是发生了短路
C. 用测电笔辨别火线时,手不能接触笔上任何金属
D. 电冰箱的金属外壳必须要接地
2.关于家庭电路及安全用电,下列说法中正确的是( )
A. 使用测电笔检验是否漏电时,手不能接触笔尾的金属体
B. 只有当人体接触带电体时,才可能发生触电事故
C. 用电器总功率过大可导致空气开关“跳闸”
D. 电线的芯线外面包一层绝缘塑料,主要是为了增强电线的导电性
3.下列说法中正确的是( )
A. 经验表明人体的安全电压是36V
B. 家庭电路中的电能表可直接测量家中用电器的总电功率
C. 家庭电路中的空气开关跳闸,可能是电路中某处发生短路
D. 若选用超导材料制作远距离输电导线,可大大节约电能

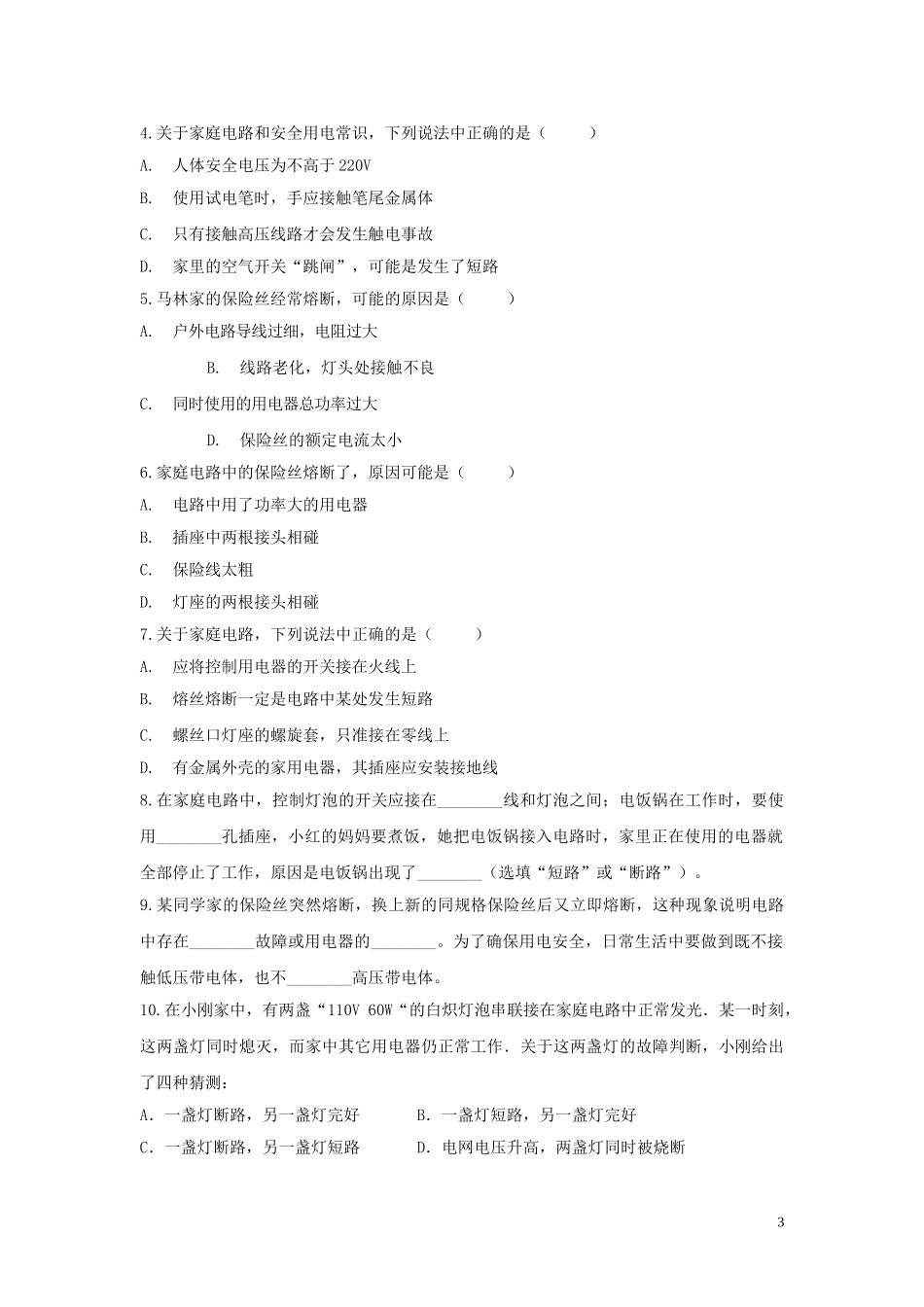

4.关于家庭电路和安全用电常识,下列说法中正确的是( )
A. 人体安全电压为不高于220V
B. 使用试电笔时,手应接触笔尾金属体
C. 只有接触高压线路才会发生触电事故
D. 家里的空气开关“跳闸”,可能是发生了短路
5.马林家的保险丝经常熔断,可能的原因是( )
A. 户外电路导线过细,电阻过大 B. 线路老化,灯头处接触不良
C. 同时使用的用电器总功率过大 D. 保险丝的额定电流太小
6.家庭电路中的保险丝熔断了,原因可能是( )
A. 电路中用了功率大的用电器
B. 插座中两根接头相碰
C. 保险线太粗
D. 灯座的两根接头相碰
7.关于家庭电路,下列说法中正确的是( )
A. 应将控制用电器的开关接在火线上
B. 熔丝熔断一定是电路中某处发生短路
C. 螺丝口灯座的螺旋套,只准接在零线上
D. 有金属外壳的家用电器,其插座应安装接地线
8.在家庭电路中,控制灯泡的开关应接在________线和灯泡之间;电饭锅在工作时,要使用________孔插座,小红的妈妈要煮饭,她把电饭锅接入电路时,家里正在使用的电器就全部停止了工作,原因是电饭锅出现了________(选填“短路”或“断路”)。
9.某同学家的保险丝突然熔断,换上新的同规格保险丝后又立即熔断,这种现象说明电路中存在________故障或用电器的________。为了确保用电安全,日常生活中要做到既不接触低压带电体,也不________高压带电体。
10.在小刚家中,有两盏“110V 60W“的白炽灯泡串联接在家庭电路中正常发光.某一时刻,这两盏灯同时熄灭,而家中其它用电器仍正常工作.关于这两盏灯的故障判断,小刚给出了四种猜测:
A.一盏灯断路,另一盏灯完好 B.一盏灯短路,另一盏灯完好
C.一盏灯断路,另一盏灯短路 D.电网电压升高,两盏灯同时被烧断
(1)你认为可能性最大的是________;
(2)对于猜测D,你的分析是________ .
11.老王开了一家蛋糕店,为了扩大生产规模,最近他又添加了一台电烤箱,可烦恼随之而来,他家安装的空气开关总是不时地“跳闸”.他的朋友知道了,就告诉他:“你把空气开关拆去,直接用电线接通电路,问题就解决了.”请你评判一下,老王朋友的建议可行吗?你有什么好的建议?
考点三:家庭电路的连接
1.下列做法不符合安全用电的是( )
A. 组装家庭电路时将开关接在零线上
B. 洗衣机的金属外壳与地线相连
C. 在建楼房里安装漏电保护器
D. 使用测电笔时手指接触笔尾金属电极
2.关于安全用电,下列说法正确的是( )
A. 使用三孔插座是为了使用方便
B. 三脚插头内有一根导线与用电器的外壳相连
C. 保险丝烧断一定是发生了短路
D. 高压警示牌提醒我们安全电压为220V
3.下列关于生活用电常识的认识中,符合要求的是( )
A. 使用试电笔时,手指要接触到笔尾的金属帽,当有电流通过人体时,氖管才发光
B. 三脚插头的用电器也可插入两孔插座
C. 家庭电路中,控制各个灯具的开关都应安装在零线上
D. 只有当人体接触带电体时,才可能发生触电事故
4.下列做法符合安全用电规范的是( )
A. 用湿手按开关
B. 使用测电笔时,手要接触测电笔尾部的金属电极
C. 多个大功率用电器同时用一个插座
D. 开关安装在电灯和零线之间
5.关于家庭电路和安全用电,下列说法正确的是( )
A. 在家庭电路中,同时工作的家用电器越多,家庭电路的总电阻越大
B. 家庭电路中自动空气开关跳闸,是由于电路中的总功率过大造成的
C. 更换照明灯泡和清理、擦拭家用电器的灰尘时,一定要先切断电源
D. 只要注意不去直接接触高压电的线路或设备,就不会发生触电事故
6.关于家庭电路及安全用电,下列说法正确的是( )
A. 试电笔是用来测试物体是带正电还是带负电的
B. 洗衣机的金属外壳要接地
C. 低于220V的电压对人体是安全的
D. 只有当人体接触带电体时,才可能发生触电事故
7.小严同学参加社会实践活动时,到了机床车间,经过实践增长了不少知识,他经过观察发现机床上的工作照明灯的额定电压都不高于36V,请你利用所学的知识解释这样设计的道理.
8.如图1所示,灯泡标有“220V 110W”.
(1)在图2中画出灯泡和开关的连线,并接入家庭电路.
(2)接入电路后,闭合开关,灯泡正常发光,求:①灯泡的电流;②灯丝的电阻;③通电1小时,灯泡消耗的电能.
(3)这种灯泡现正被发光效率更高的节能灯代替.节能灯的发光效率高,其中一个原因是节能灯表面温度比白炽灯低.请你结合效率的含义,从能量转化的角度,简述节能灯为什么节能?
2023年-2023年学年九年级物理考点归类复习——专题十四:家庭电路参考答案
考点一:安全用电与触电急救
1.下列做法符合安全用电原则的是( )
A. 用湿布擦正在发光的灯泡 B. 在已通电的电线上晾晒衣服
C. 家用电器金属外壳接地 D. 用粗铜丝代替保险丝
【答案】 C
【解析】A、水是电的导体,用湿抹布擦带电的用电器时,可能会因湿抹布导电而发生触电事故,不合题意.
B、湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故.不合题意.
C、有金属外壳的用电器接地线是为了防止触电事故的发生.符合题意.
D、铜丝的电阻小、熔点高,在电流过大时,产生的热量不容易达到熔点,因此不会熔断,起不到保险的作用.同时过粗的保险丝,其电阻太小,电流过大时,就会熔断就不能起到保险的作用.不合题意.
故选C.
2.下列行为符合安全用电的是( )
A. 在电线上搭晾衣物 B. 用湿布擦拭电器
C. 发生触电事故,要立即切断电源 D. 在高压设备附近玩耍
【答案】 C
【解析】A、在电线上搭晾衣物,并且一般为湿衣服,而湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故;
B、因为湿抹布是导体,当用湿抹布接触带电体时,可能会使电源通过人体与大地形成通路;
C、发现有人触电时,应立即切断电源,所以这种做法是不符合安全用电原则;
D、因为高压设备上是高压电,从安全用电原则可知不靠近高压带电体,因此在高压设备附近玩耍非常危险.
故选 C.
3.关于家庭电路的下列做法,不符合安全用电常识的是( )
A. 发现有人触电,应首先切断电源
