2023 学年 中考 物理 集锦 专题 四十九 电压 电阻 试题

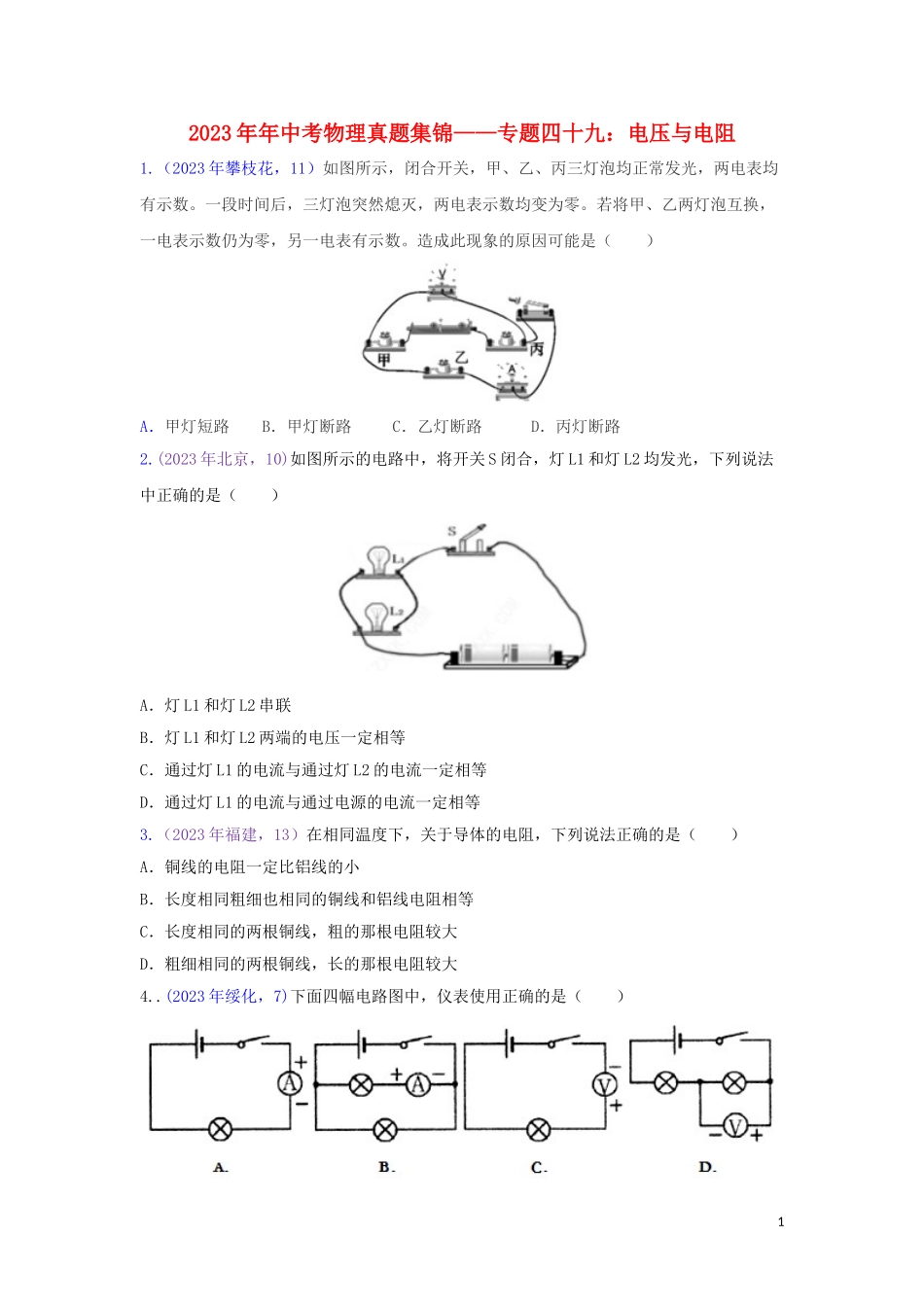

2023年年中考物理真题集锦——专题四十九:电压与电阻 1.(2023年攀枝花,11)如图所示,闭合开关,甲、乙、丙三灯泡均正常发光,两电表均有示数。一段时间后,三灯泡突然熄灭,两电表示数均变为零。若将甲、乙两灯泡互换,一电表示数仍为零,另一电表有示数。造成此现象的原因可能是(  ) A. 甲灯短路 B.甲灯断路 C.乙灯断路 D.丙灯断路 2.(2023年北京,10)如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法中正确的是(  ) A.灯L1和灯L2串联 B.灯L1和灯L2两端的电压一定相等 C.通过灯L1的电流与通过灯L2的电流一定相等 D.通过灯L1的电流与通过电源的电流一定相等 3.(2023年福建,13)在相同温度下,关于导体的电阻,下列说法正确的是(  ) A.铜线的电阻一定比铝线的小 B.长度相同粗细也相同的铜线和铝线电阻相等 C.长度相同的两根铜线,粗的那根电阻较大 D.粗细相同的两根铜线,长的那根电阻较大 4..(2023年绥化,7)下面四幅电路图中,仪表使用正确的是(  ) 5.(2023年孝感,6)如图所示,通过开关的通断来研究电路连接和电路故障等问题,下列说法正确的是(  ) A.断开S1和S3,闭合S2时,R1和R2并联 B.断开S1和S3,闭合S2时,电压表测量电源电压 C.断开S2,闭合S1时S3,R1和R2串联 D.断开S1,闭合S2时S3,R2被短路 6.(2023年玉林,)超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际,最适合用来制作 A.保险丝 B.输电导线 C.电炉丝 D.变阻器的电阻丝 7.(2023年玉林,)光敏电阻的阻值随光照强度的增大而减小。如图所示,闭合开关,逐渐减弱光敏电阻的光照强度,下列说法正确的是 A.电流表和电压表的示数均变小 B.电流表和电压表的示数均变大 C.电流表的示数变小,电压表的示数变大 D.电流表的示数数大,电压表的示数变小 8.(2023年菏泽,7)当滑动变阻器的滑片向b端滑动时,下列四种接法中,变阻器阻值变大的是(  ) 9.(2023年黔东南,6)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是(  ) A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大 10.(2023年怀化,12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料,该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。下列说法中,不是碳纤维材料具有的优点的是 A.密度小 B.强度大 C.超导性 D.抗腐强 11.(2023年呼和浩特,6)如图所示,电源电压一定。关于电路的工作情况,下列说法正确的是 A. 同时闭合两个开关,两只灯泡电流是相同的 B. 若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大 C. 若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏 D. 若灯L1被短路,闭合S1、S2后,灯L1不亮,灯L2亮,电流表损坏 12.(2023年赤峰,10)如图所示电路,电源电压和小灯泡电阻保持不变。当开关闭合后,变阻器滑片向右滑动时,电流表和电压表的示数变化情况分别是(  ) A.变大、变小 B.变大、变大 C.变小、变小 D.变小、变大 13.(2023年襄阳,10)在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是 A. 可能是灯L断路,电流表的示数变小 B. 可能是电阻R短路,电压表的示数变大 B. 可能是灯L短路,电压表的示数变大 D. 可能是电阻R断路,电流表的示数变小 14.(2023年新疆,4)芯片是指含有集成电路的硅片,制造芯片的主要材料是 A. 导体 B. 半导体 C. 绝缘体 D. 超导体 15.(2023年鄂州,13)如图所示,下列电路图中与实物图一致是 16.(2023年自贡,13)图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为(  ) A.8V 2V B.10V 2V C.2V 8V D.2V 10V 17.(2023年自贡,14)某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯不亮,接下来的操作,在以下步骤中最合理的是(  ) A.断开开关S,更换额定功率大一点的灯泡重新实验 B.断开开关S,增加电池的节数重新实验 C.断开开关S,拆掉导线重新连接电路 D.观察电流表的示数是否为零,判断电路是否断路 18.(2023年凉山州,1)“处处留心皆学问”,只要留心观察,生活中处处存在物理现象。下列说法中,完全正确的一组是(  ) A.人的正常体温大约为37℃,水的沸点一定是100℃ B.声音在真空中的速度约为340m/s,电磁波在真空中的速度为3×108m/s C.一个铅蓄电池的电压是2V,我国工厂用的动力电路的电压是380V D.一名中学生的质量大约为50kg,1cm3纯净水的质量为1kg 19.(2023年凉山州,7)如图所示为小明连接的电路,他先检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一个电压表分别并联接到ab、bc、ac两点,灯L1、L2均不发光,且电压表无示数,再用电压表并联接到dc两点时,灯L1、L2均不发光,但电压表指针有明显偏转,由此判定电路的故障可能是(  ) A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路 20.(2023年达州,5)如图所示,甲、乙均为理想电表,当开关S闭合后灯L1、L2都能发光,下列说法中正确的是(  ) A.灯L1、L2是串联在电路中的 B.甲一定是电流表,乙一定是电压表 C.当L2短路时L1仍能发光 D.乙、甲两电表示数的比值与L1的阻值相等 21.(2023年达州,7)如图是物理兴趣小组设计的四个测量身高的电路图,身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是(  ) 22.(2023年北海,1)下列数据,最接近实际的是(  ) A.一节新干电池的电压约1.5V B.一位中学生的质量约300kg C.家用手电筒灯泡的功率约500W D.中学生跑完百米所用的时间约5s 23.(2023年泸州,4)运用初中阶段学习形成的认知规律进行判断,下列说法中正确的是(  ) A. 家庭电路中,可以把空调的三脚插头改为两脚插头接在两孔插座上使用 B. 电路中导体两端的电压一定时,导体的电阻与通过它的电流成反比 C. 靠近的甲、乙两个轻质小球相互吸引,若甲带正电,则乙可能带负电或不带电 D. 将两个完全相同的灯泡串联在电路中,则靠近电源正极的灯泡较亮 24.(2023年吉林,6)如图所示,开关闭合后,发现电压表的示数接近电源电压,电流表几乎无示数,如果电路中只有一处故障,则故障是( ) A.变阻器断路 B.小灯泡短路 C.电流表短路 D.小灯泡断路 25.(2023年邵阳,7)现代生产生活中需要各种各样的材料,下列说法正确的是(  ) A.超导体是一种电阻超级大的材料 B.橡胶、铝、塑料都是很好的绝缘材料 C.用半导体材料可以制成性能优良的输电导线 D.有些半导体材料对光比较敏感,可以用来制造光敏电阻 26.(2023年邵阳,12)一盏调光台灯,其原理如图所示,闭合S,将滑片从左向右移动,电流表的示数和灯L两端的电压变化分别是(  ) A.变大、变大 B.变大、变小 C.变小、变小 D.变小、变大 27.(2023年邵阳,15)在如图中,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。以下做法正确的是(  ) A.a为电流表,b为电流表 B.a为电压表,b为电流表 C.a为电流表,b为电压表 D.a为电压表,b为电压表 28.(2023年绥化,7)下面四幅电路图中,仪表使用正确的是(  ) 29.(2023年黔西南,6)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是(  ) A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大 30.(2023年年郴州,3)电池作为一种可移动电源,生活中应用十分广泛。常见的电池有干电池、锂电池、太阳能电池等。目前,硅是制作太阳能电池的主要材料之一,硅是一种(  ) A.导体 B.绝缘体 C.半导体 D.超导体 31.(2023年年郴州,16)如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b端移动的过程中,下列关于电表示数变化情况判断正确的是(  ) A.电流表A1 变小,A2变小,电压表V不变 B.电流表A1变小,A2不变,电压表V不变 C.电流表A1变小,A2变小,电压表V变大 D.电流表A1不变,A2变大,电压表V变小 32.(2023年年郴州,17)如图所示,闭合开关S后,灯泡L没有发光,电流表和电压表的示数均为0.若电路中只有一处故障,则可能的故障是(  ) A.灯泡L断路 B.电阻R断路 C.灯泡L短路 D.电阻R短路 33.(2023年安徽,17)如图 ,电源电压保持不变,R为定值电阻 。闭合开关 ,向左移动滑片P ,则 ( ) A. 电压表的示数变大,电流表的示数变大 B. 电压表的示数变大 ,电流表的示数变小 C. 电压表的示数不变,电流表的示数变大 D. 电压表的示数变小 ,电流表的示数变大 34.(2023年吉林,4)有甲、乙两根镍铬合金线,甲和乙等长,乙粗些,把它们并联在同一电路中,它们两端的电压分别为U甲和U乙,下列判断中正确的是( ) A.U甲=U乙 B.U甲<U乙 C.U甲>U乙 D.无法确定 35.(2023年吉林,6)如图所示,开关闭合后,发现电压表的示数接近电源电压,电流表几乎无示数,如果电路中只有一处故障,则故障是( ) A.变阻器断路 B.小灯泡短路 C.电流表短路 D.小灯泡断路 36.(2023年天津,5)如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变小的是(  ) A. B. C. D. 37.(2023年天津,10)如图所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压表指针偏转明显。则故障原因可能是(  ) A. 短路 B. 断路 C. 短路 D. 断路 38.(2023年岳阳,8)为保障安全,滚筒洗衣机内设置了电源开关S1和安全开关S2.当洗衣机门关上,S2自动闭合,再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是(  ) 39.(2023年怀化,16)下列电路图中电表的使用正确的是 40..(2023年1.(2023年舟山,) 如图是小明按设计连接的铅笔芯变阻器电路,将导线a固定在
