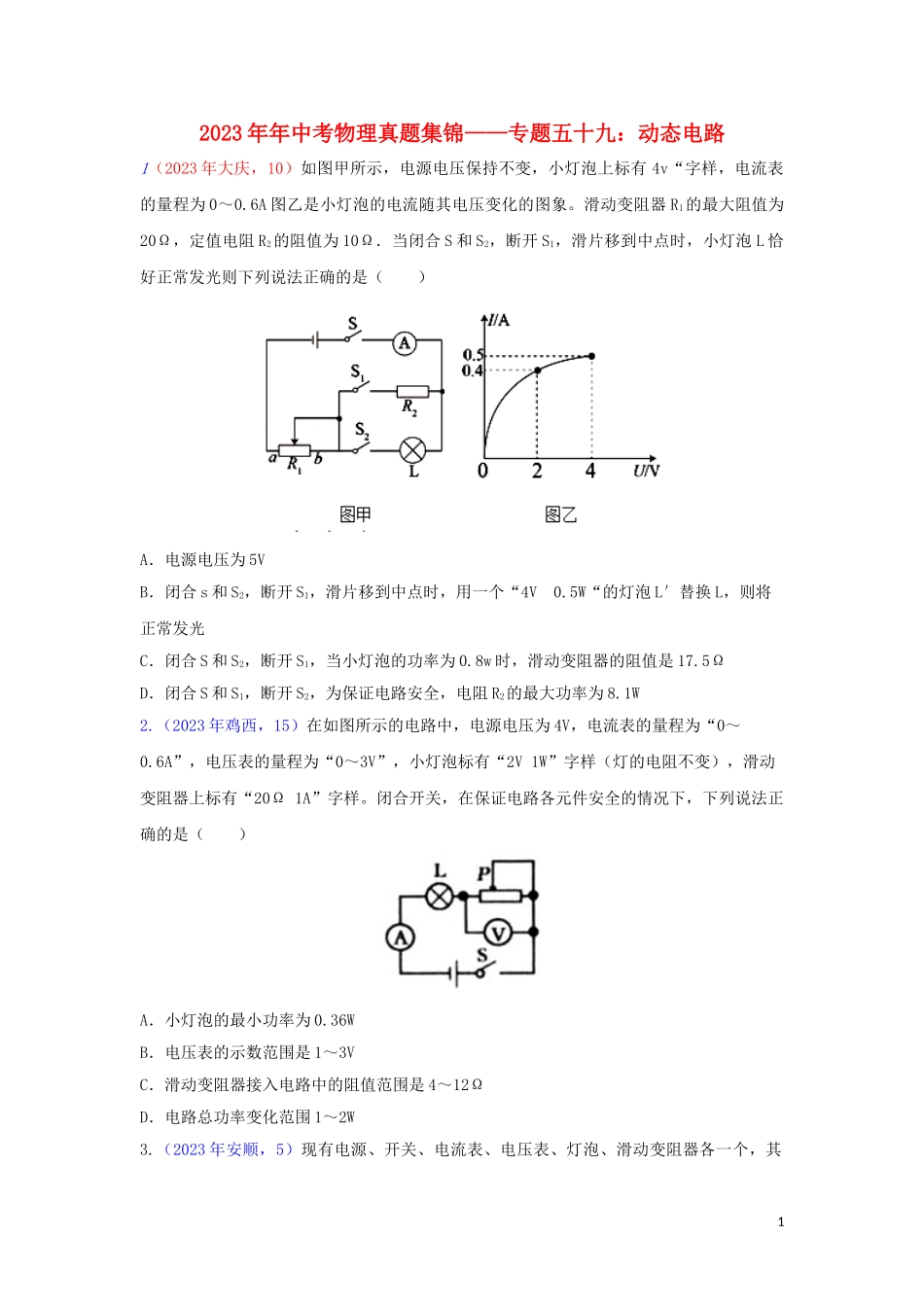

2023年年中考物理真题集锦——专题五十九:动态电路
1(2023年大庆,10)如图甲所示,电源电压保持不变,小灯泡上标有4v“字样,电流表的量程为0~0.6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω.当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光则下列说法正确的是( )
A.电源电压为5V
B.闭合s和S2,断开S1,滑片移到中点时,用一个“4V 0.5W“的灯泡L′替换L,则将正常发光
C.闭合S和S2,断开S1,当小灯泡的功率为0.8w时,滑动变阻器的阻值是17.5Ω
D.闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8.1W
2.(2023年鸡西,15)在如图所示的电路中,电源电压为4V,电流表的量程为“0~0.6A”,电压表的量程为“0~3V”,小灯泡标有“2V 1W”字样(灯的电阻不变),滑动变阻器上标有“20Ω 1A”字样。闭合开关,在保证电路各元件安全的情况下,下列说法正确的是( )
A.小灯泡的最小功率为0.36W
B.电压表的示数范围是1~3V
C.滑动变阻器接入电路中的阻值范围是4~12Ω
D.电路总功率变化范围1~2W

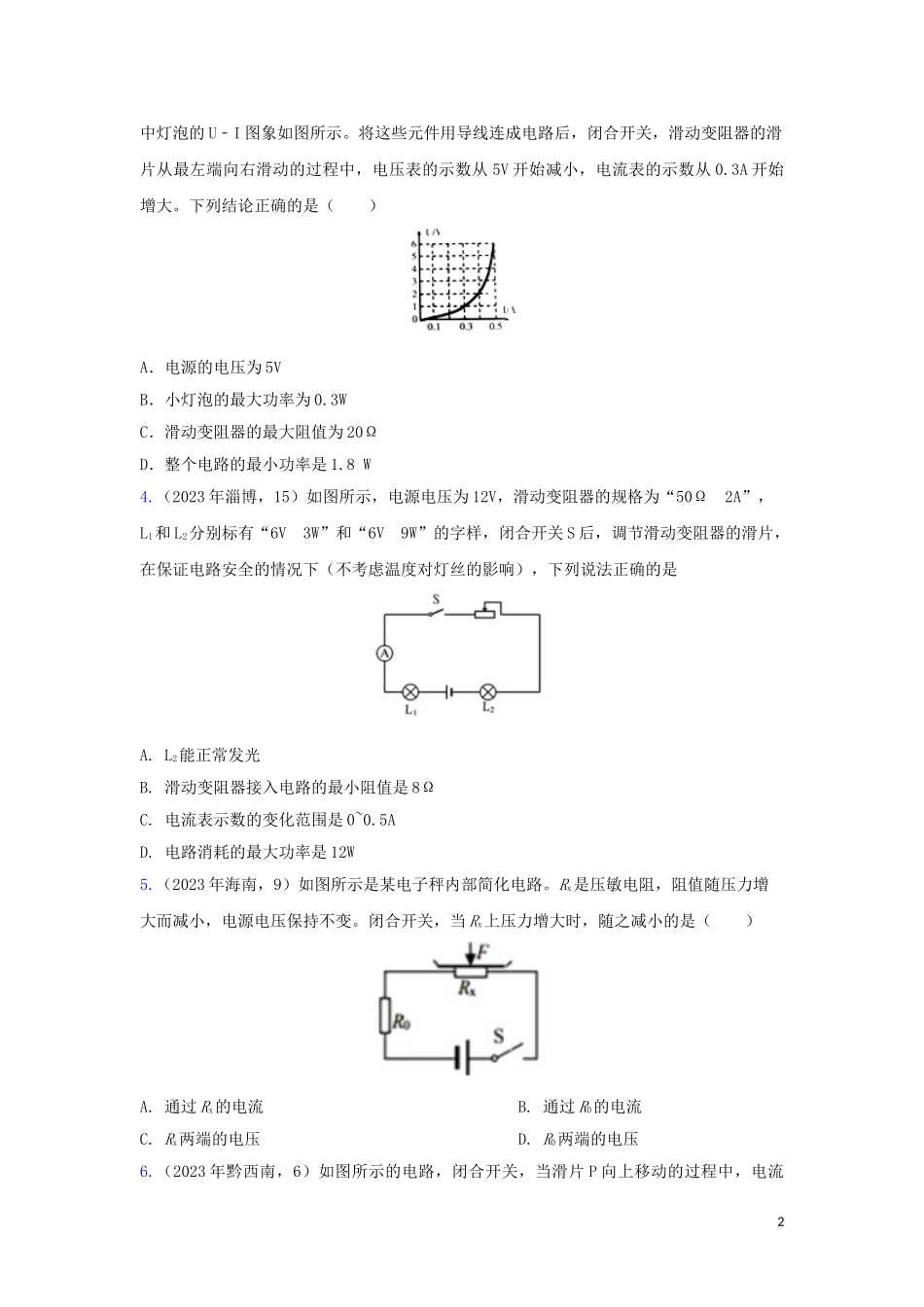

3.(2023年安顺,5)现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个,其中灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后,闭合开关,滑动变阻器的滑片从最左端向右滑动的过程中,电压表的示数从5V开始减小,电流表的示数从0.3A开始增大。下列结论正确的是( )
A.电源的电压为5V
B.小灯泡的最大功率为0.3W
C.滑动变阻器的最大阻值为20Ω
D.整个电路的最小功率是1.8 W
4.(2023年淄博,15)如图所示,电源电压为12V,滑动变阻器的规格为“50Ω 2A”,L1和L2分别标有“6V 3W”和“6V 9W”的字样,闭合开关S后,调节滑动变阻器的滑片,在保证电路安全的情况下(不考虑温度对灯丝的影响),下列说法正确的是
A. L2能正常发光
B. 滑动变阻器接入电路的最小阻值是8Ω
C. 电流表示数的变化范围是0~0.5A
D. 电路消耗的最大功率是12W
5.(2023年海南,9)如图所示是某电子秤内部简化电路。Rx是压敏电阻,阻值随压力增大而减小,电源电压保持不变。闭合开关,当Rx上压力增大时,随之减小的是( )
A. 通过Rx的电流 B. 通过R0的电流
C. Rx两端的电压 D. R0两端的电压

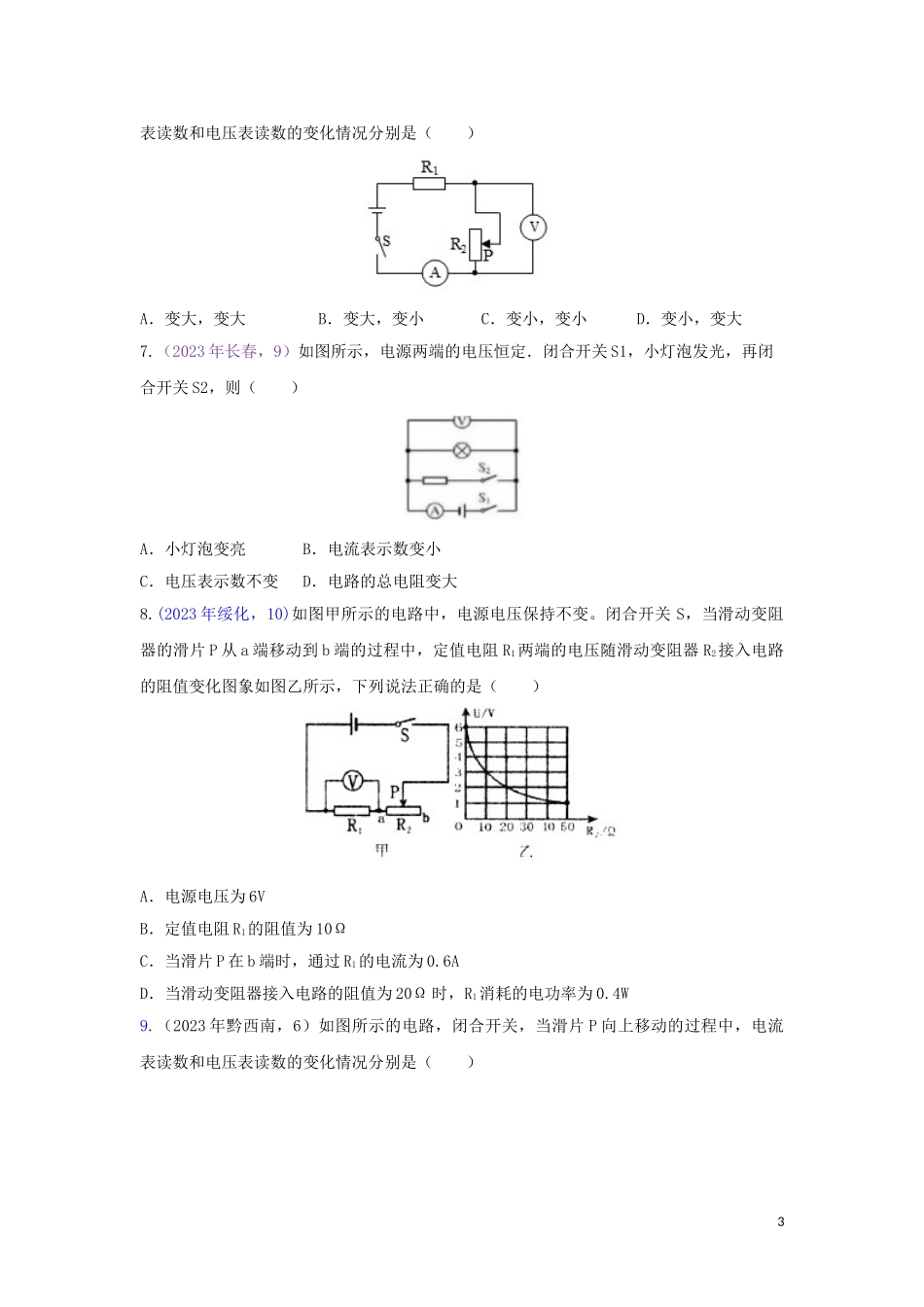

6.(2023年黔西南,6)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是( )
A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大
7.(2023年长春,9)如图所示,电源两端的电压恒定.闭合开关S1,小灯泡发光,再闭合开关S2,则( )
A. 小灯泡变亮 B.电流表示数变小
C.电压表示数不变 D.电路的总电阻变大
8.(2023年绥化,10)如图甲所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从a端移动到b端的过程中,定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示,下列说法正确的是( )
A.电源电压为6V
B.定值电阻R1的阻值为10Ω
C.当滑片P在b端时,通过R1的电流为0.6A
D.当滑动变阻器接入电路的阻值为20Ω时,R1消耗的电功率为0.4W
9.(2023年黔西南,6)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是( )
A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大
10.(2023年长春,9)如图所示,电源两端的电压恒定.闭合开关S1,小灯泡发光,再闭合开关S2,则( )
B. 小灯泡变亮 B.电流表示数变小
C.电压表示数不变 D.电路的总电阻变大
11.(2023年绥化,10)如图甲所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从a端移动到b端的过程中,定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示,下列说法正确的是( )
A.电源电压为6V
B.定值电阻R1的阻值为10Ω
C.当滑片P在b端时,通过R1的电流为0.6A
D.当滑动变阻器接入电路的阻值为20Ω时,R1消耗的电功率为0.4W
12.(2023年乐山,14)小华设计了一种输液提示器,能在护士站观察到药液量的变化。当袋中药液量减少时,为使电压表示数随之减小,符合要求的电路图是
13.(2023年德阳,8)如图所示电路,电源电压为12V且保持不变。闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在10s内定值电阻R1产生的热量为36J。则下列结果正确的是
A. 电路中的最大电流为1A
B. 滑片P在中点时,10s内滑动变阻器R消粍的电能为60J
C. 滑动变阻器R先后两次消耗的电功率之比为8∶1
D. R1先后两次消耗的电功率之比为16∶9
14.(2023年孝感,10)如图所示,电源电压恒为3.0V,R1为定值电阻,滑动变阻器R2的阻值变化范围为0~50Ω,闭合开关,当滑片P处于某一位置时,电压表示数为2.0V,电流表的示数为0.1A,则( )
A.定值电阻R1=20Ω
B.当滑片P向右滑动时,电压表的示数变大
C.整个电路总功率的最小值为0.15W
D.当滑动变阻器的功率为0.2W,R2=5Ω或R2=20Ω
15.(2023年天水,6)如图甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化如图乙所示,则下列说法中正确的是( )
A.R1的阻值是20Ω
B.当电流表的示数是0.4A时,R2接入电路的阻值是30Ω
C.电源电压是16V
D.该电路的最大电功率为7.2W
16.(2023年玉林,)光敏电阻的阻值随光照强度的增大而减小。如图所示,闭合开关,逐渐减弱光敏电阻的光照强度,下列说法正确的是
A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小,电压表的示数变大
D.电流表的示数数大,电压表的示数变小
17.(2023年铜仁,8)如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( )
A. 电压表V1的示数变大,电流表A的示数变大
B. 电压表V2的示数变大,电流表A的示数变小
C. 电压表V1的示数变大,电流表A的示数变小
D. 电压表V2的示数变大,电流表A的示数变大
18.(2023年枣庄,11)在如图所示的电路中,电源电压为4.5V保持不变,电压表量程0~3V,电流表量程0﹣0.6A,滑动变阻器R的规格是“10Ω 1A”,灯泡L标有“2.5V 0.5A”字样,若闭合开关S,两电表示数均不超过所选的量程,灯泡两端电压不允许超过额定电压,不考虑灯丝电阻的变化,则下列说法正确的是( )
A.电流表的示数变化范围0.3A~0.6A
B.灯泡消耗的最小功率为0.9W
C.电路消耗的最大总功率为2.7W
D.滑动变阻器允许调节的阻值范围是4Ω~10Ω
19.(2023年 青岛,12)如图甲是一个电加热器的工作原理图,其中 R1 和 R2 是阻值不变的发热电阻;图乙是它的部分参数。当电加热器正常工作时,下列说法正确的是
A.只闭合开关 S,加热器的功率为 990W
B.开关 S 闭合,S1 由断开到闭合,电路中电流变大,R2 的功率变大
C.加热器在保温状态下工作 5min,产生3.3×104J 的热量
D.电阻 R1 与 R2 的阻值之比为 1∶8
20.(2023年巴彦淖尔,7)如图所示,小灯泡L标有”6V 3W”字样(不计温度对灯丝电阻的影响),当S闭合,滑动变阻器滑片P在最左端时,小灯泡L正常发光;当S闭合,S1断开,滑动变阻器滑片P在中点时,电流表的示数为0.2A,下列说法正确的是( )
A.电源电压为9V
B.滑动变阻器的最大阻值为18Ω
C.调节电路元件,可使电压表达到的最大值为4.5V
D.电路的最小功率与最大功率之比为3:16
21.(2023年黔东南,6)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是( )
A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大
22.(2023年辽阳,12)如图甲所示的电路中,电源电压保持不变,闭合S1断开S2,S3接a,将滑动变阻器的滑片从最右端滑动到最左端时,灯泡L正常发光,再闭合S断开S1, S3接b, 将滑动变阻器的滑片从最右端向左滑动到某一位置,两次实验中,分别绘制出电 流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是
A. 电源电压为12V
B. 灯泡的额定功率为24W
C. 闭合S1断升S2,S3接a时,灯泡L的最小功率为6W
D. 滑动变阻器R2的最大阻值为24Ω
23.(2023年北京,11)如图所示的电路中,电源两端电压保持不变,当开关S闭合时,灯L正常发光。如果将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )
A.电流表的示数变大,灯L变亮
B.电流表的示数变大,灯L变暗
C.电流表的示数变小,灯L变亮
D.电流表的示数变小,灯L变暗
24.(2023年绥化,10)如图甲所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从a端移动到b端的过程中,定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示,下列说法正确的是( )
A.电源电压为6V
B.定值电阻R1的阻值为10Ω
C.当滑片P在b端时,通过R1的电流为0.6A
D.当滑动变阻器接入电路的阻值为20Ω时,R1消耗的电功率为0.4W
25.(2023年孝感,6)如图所示,通过开关的通断来研究电路连接和电路故障等问题,下列说法正确的是( )
A.断开S1和S3,闭合S2时,R1和R2并联
B.断开S1和S3,闭合S2时,电压表测量电源电压
C.断开S2,闭合S1时S3,R1和R2串联
D.断开S1,闭合S2时S3,R2被短路
26.(2023年江西,16)如图所示,电源电压保持不变,S掷到1时,小灯泡恰好正常发光。当S由1掷到2时,下列说法正确的是
A. 电流表示数变小,小灯泡正常发光
B. 电压表示数不变,小灯泡发光暗淡
C. 电流表示数变小,电压表示数变小
D. 电压表示数不变,电流表示数变大
27.(2023年襄阳,9)如图所示,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是
A. 电流表A1的示数变大
B. 电压表的示数变大
C. 电压表V的示数与电流表A2的示数的比值变大
D. 电压表V的示数与电流表A2的示数的乘积变大
28.(2023年新疆,11)如图所示电路中,R1:R2=2:3,开关闭合后,电路的总功率为P0。若将R1的阻值增大2Ω,R2的阻值减小2Ω,电路的总功率仍为P0;若将R1的阻值减小2Ω,R2的阻值增大2Ω,电路的总功率为P;则P:P0等于
A. 3:2 B. 4:3
C. 5:4 D. 6:5
29.(2023年绵阳,7)如图所示,灯泡L1和L2(灯泡中只要有电流就能发光)相同,电源电压小于灯泡的额定电压,且保持不变,开关 S由闭合到断开,电路中
A. L1变亮,电压表示数变小
B. L
