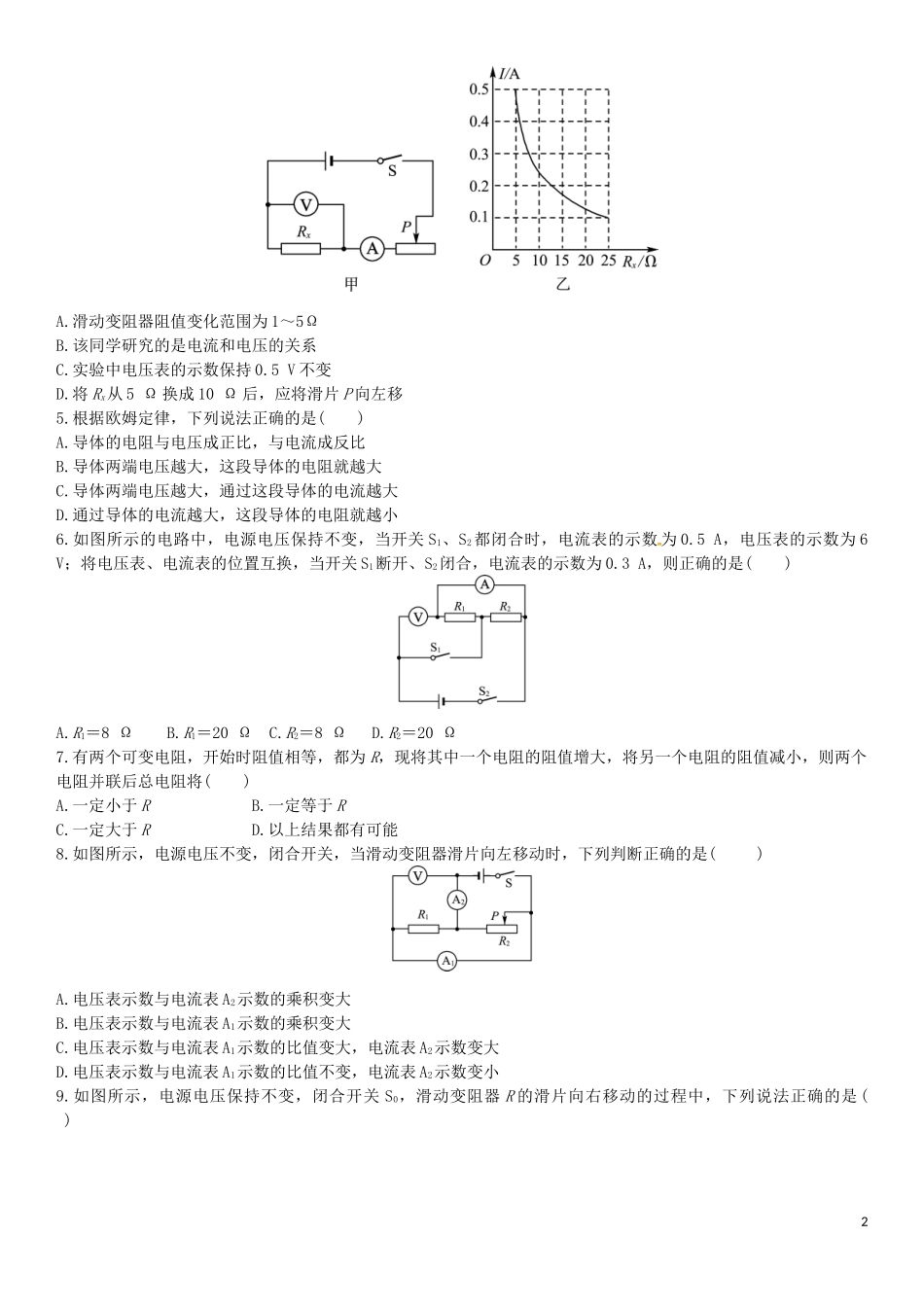

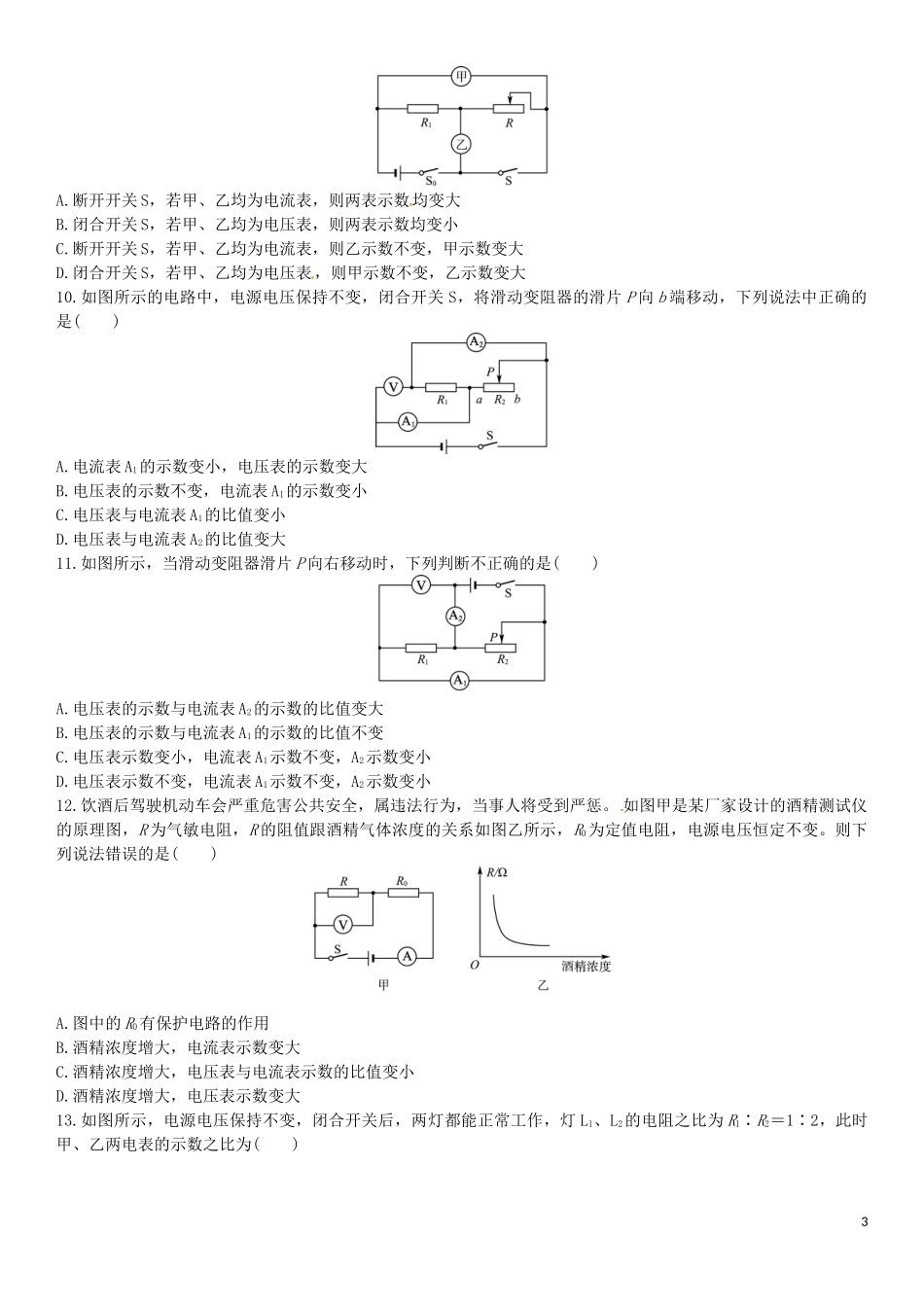

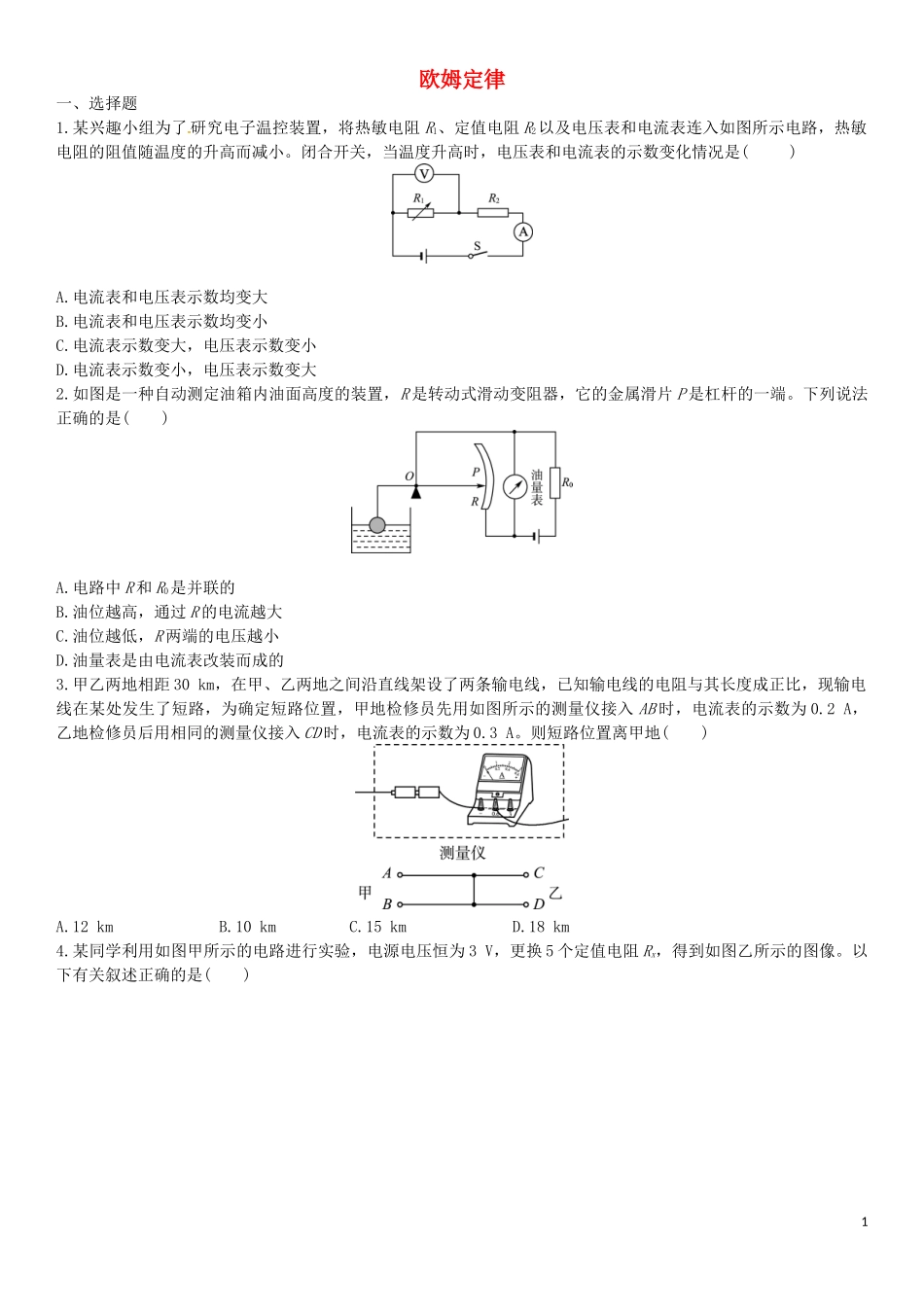

欧姆定律 一、选择题 1.某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关，当温度升高时，电压表和电流表的示数变化情况是( ) A.电流表和电压表示数均变大 B.电流表和电压表示数均变小 C.电流表示数变大，电压表示数变小 D.电流表示数变小，电压表示数变大 2.如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端。下列说法正确的是( ) A.电路中R和R0是并联的 B.油位越高，通过R的电流越大 C.油位越低，R两端的电压越小 D.油量表是由电流表改装而成的 3.甲乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3 A。则短路位置离甲地( ) A.12 km B.10 km C.15 km D.18 km 4.某同学利用如图甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是( ) A.滑动变阻器阻值变化范围为1～5Ω B.该同学研究的是电流和电压的关系 C.实验中电压表的示数保持0.5 V不变 D.将Rx从5 Ω换成10 Ω后，应将滑片P向左移 5.根据欧姆定律，下列说法正确的是( ) A.导体的电阻与电压成正比，与电流成反比 B.导体两端电压越大，这段导体的电阻就越大 C.导体两端电压越大，通过这段导体的电流越大 D.通过导体的电流越大，这段导体的电阻就越小 6.如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A，则正确的是( ) A.R1＝8 Ω B.R1＝20 Ω C.R2＝8 Ω D.R2＝20 Ω 7.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( ) A.一定小于R B.一定等于R C.一定大于R D.以上结果都有可能 8.如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是( ) A.电压表示数与电流表A2示数的乘积变大 B.电压表示数与电流表A1示数的乘积变大 C.电压表示数与电流表A1示数的比值变大，电流表A2示数变大 D.电压表示数与电流表A1示数的比值不变，电流表A2示数变小 9.如图所示，电源电压保持不变，闭合开关S0，滑动变阻器R的滑片向右移动的过程中，下列说法正确的是( ) A.断开开关S，若甲、乙均为电流表，则两表示数均变大 B.闭合开关S，若甲、乙均为电压表，则两表示数均变小 C.断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大 D.闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大 10.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是( ) A.电流表A1的示数变小，电压表的示数变大 B.电压表的示数不变，电流表A1的示数变小 C.电压表与电流表A1的比值变小 D.电压表与电流表A2的比值变大 11.如图所示，当滑动变阻器滑片P向右移动时，下列判断不正确的是( ) A.电压表的示数与电流表A2的示数的比值变大 B.电压表的示数与电流表A1的示数的比值不变 C.电压表示数变小，电流表A1示数不变，A2示数变小 D.电压表示数不变，电流表A1示数不变，A2示数变小 12.饮酒后驾驶机动车会严重危害公共安全，属违法行为，当事人将受到严惩。如图甲是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法错误的是( ) A.图中的R0有保护电路的作用 B.酒精浓度增大，电流表示数变大 C.酒精浓度增大，电压表与电流表示数的比值变小 D.酒精浓度增大，电压表示数变大 13.如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为( ) A.1∶2 B.2∶1 C.2∶3 D.3∶2 14.如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图像。则定值电阻R1与电源电压U的大小分别为( ) A.10 Ω　20 V B.10 Ω　10 V C.5 Ω　30 V D.5 Ω　2.5 V 15.标有“6 V　4.8 W”的小灯泡L和标有“6 V　3.6 W”的小型电加热器R，它们电流与电压变化的关系如图甲所示，现将它们连入图乙所示电路中，闭合开关，其中一用电器正常工作，下列说法正确的是( ) A.电源电压减小2 V，电流表示数为0.5 A B.电源电压减小2 V，电压表与电流表示数的比值变小 C.小灯泡的灯丝电阻与电压、电流有关 D.电源电压为12 V 16.如图是电阻甲和乙的I­U图像，小明对图像信息作出的判断，正确的是( ) A.当乙两端电压为2.5 V，其电阻值为10 Ω B.当甲两端电压为0.5 V时，通过它的电流为0.3 A C.若甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A D.将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 V 二、填空题 17.如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数________(选填“变大”“变小”或“不变”)，电流表示数________(选填“变大”“变小”或“不变”)。 18.如图所示，是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值________(选填“越大”或“越小”)，油箱内油量________(选填“越多”或“越少”)。 19.当某导体两端电压是3 V时，通过它的电流是0.2 A，则该导体的电阻是________Ω；当它两端电压为0 V时，该导体的电阻为________Ω。 20.两个电阻甲和乙，电阻值分别为20 Ω、40 Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为__________；将它们并联接入电路中，通过甲、乙两电阻的电流之比为__________。 21.如图所示，把标有“6 V　6 W”字样的灯泡L接入电源电压恒为9 V的电路中，为使灯泡L正常发光，需要串联的定值电阻R＝______Ω。 22.电阻R1与R2的I­U图像如图所示。当R2上的电压为1.5 V时，R2的阻值是________Ω；若将它们并联连接到电压为2.5 V的电源上，则干路的电流是__________A。 23.如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R2的电阻之比为__________。 24.如图电源电压恒定，闭合S0，当S闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝7∶4，则R1∶R2＝_____；当S断开，甲、乙两表为电流表时，两表示数之比I甲∶I乙＝__________。 25.两个标有“5 Ω　1 A”和“10 Ω　0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最大为______V；若将它们并联时干路电流最大是__________A。 三、实验题 26.在探究电流跟电阻的关系的实验中，已知电源电压为4.5 V且保持不变，滑动变阻器(40 Ω　1 A)以及符合实验要求的电表、开关和导线。如图甲是没有连接完整的电路。 (1)请将图甲所示的实物电路连接完整。(要求：滑动变阻器滑片向右移动时，电流表示数变大) (2)小刚同学连完最后一根导线后就发现电表的指针发生偏转，造成上述现象的原因是___。 (3)小明同学连好电路后闭合开关，发现电流表无示数，电压表有示数，则故障可能是_____。 (4)小明排除故障后，多次改变定值电阻R的阻值，并记录各次电流表的示数，得到如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论：________________________，在本次实验中，小明更换的电阻R最大阻值应不大于________Ω。 27.有一实验小组用伏安法测量小灯泡的电阻，电源电压为3 V，待测小灯泡的额定电压为2.5 V。 (1)请用笔画线代替导线，完成如图甲实物电路的连接。(要求：连线不要有交叉) (2)检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是______。(选填序号) A.电压表断路 B.小灯泡断路 C.滑动变阻器断路 D.电压表短路 (3)故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向______(选填“左”或“右”)移。 (4)通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I­U图像。由图可知小灯泡正常发光时的电阻为____________Ω。 (5)小明________(选填“能”或“不能”)用本实验器材探究电流与电压的关系。 28.小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池(1.5 V)两节，电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、滑动变阻器(20 Ω、2 A)、定值电阻(5 Ω)、开关各一只，导线若干。根据图甲所示的电路图进行实验。 (1)用笔画线代替导线，按照图甲所示电路，将图乙中的实物图连接完整。 (2)连接电路，闭合开关前，滑动变阻器滑片P应处于______(选填“A”或“B”)端。 (3)闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是________________。 (4)实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向______(选填“左”或“右”)移动。 (5)实验过程中，电流表的示数如图丙所示，此时电路中的电流为__________A。 (6)实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的。帮小明分析出错的是第______次，原因是 _________________________________________________________________。 29.物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡(额定电压为2.5 V)、电流表(0～0.6 A　0～3 A)、电压表(0～3 V　0～15 V)、开关、两节干电池、滑动变阻器、导线若干。如图所示为该小组连接的实物图。 (1)请指出实物图连接的两处错误。 ①________________________________________________________________； ②________________________________________________________________。 (2)正确连接电路后，闭合开
