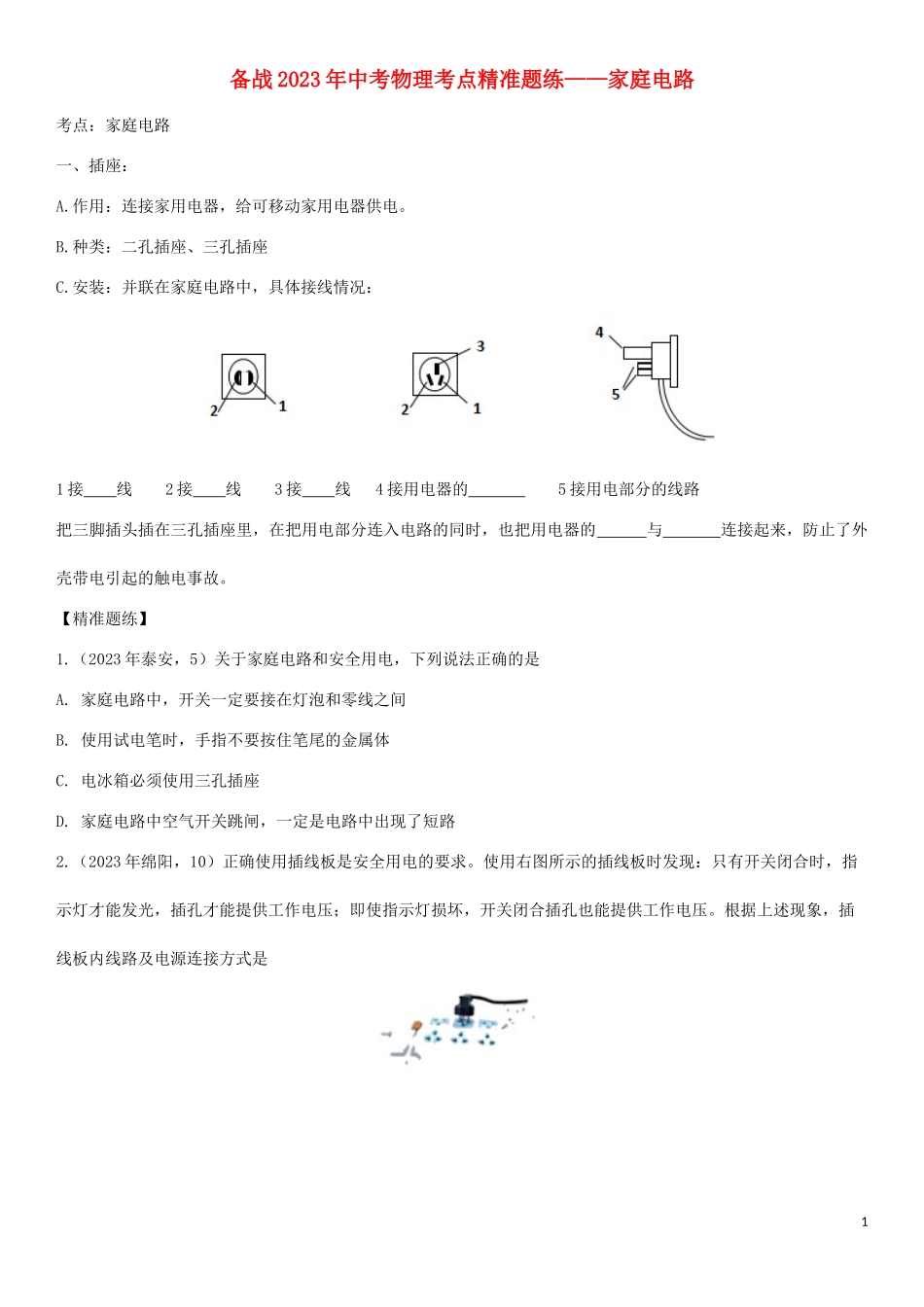

备战2023年中考物理考点精准题练——家庭电路 考点：家庭电路 一、插座： A.作用：连接家用电器，给可移动家用电器供电。 B.种类：二孔插座、三孔插座 C.安装：并联在家庭电路中，具体接线情况： 1接 线 2接 线 3接 线 4接用电器的 5接用电部分的线路 把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的 与 连接起来，防止了外壳带电引起的触电事故。 【精准题练】 1.（2023年泰安，5）关于家庭电路和安全用电，下列说法正确的是 A. 家庭电路中，开关一定要接在灯泡和零线之间 B. 使用试电笔时，手指不要按住笔尾的金属体 C. 电冰箱必须使用三孔插座 D. 家庭电路中空气开关跳闸，一定是电路中出现了短路 2.（2023年绵阳，10）正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是 3.(2023年衡阳，12)关于家庭电路及安全用电，下列说法正确的是 A为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连 B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故 C为了防止触电，必须把用电器的开关接在零线上 D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路 4.（2023年攀枝花，10）如图是家庭电路正常工作的一部分。下列说法中正确的是（　　） 9. A．导线B与大地之间的电压为220V B．保险丝能在有人触电时自动切断电路 C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地 D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光 5.（2023年毕节，19）如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题： （1）三脚插头中较长的脚E与空调的什么部位相连？ （2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。 二、组成： 、 、 、 、 、 、 、 。 三、连接：各种用电器是 接入电路的，插座与灯座是 的，控制各用电器工作的开关与电器是 的。 【精准题练】 1.（2023年齐齐哈尔，11）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（　　） A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等 B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换 C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路 D．同一插线板上，不要同时使用大功率用电器 四、端线（火线）和零线： A.给用户提供家庭电压的线路，分为 和 。火线和零线之间有 V 的电压。 B.试电笔：用来辨别 使用方法：使用时，手指按住 ，用 接触被测的导线（手指千万不能碰到笔尖）。如果氖管发光，表示接触的是 线；如果氖管不发光，表示接触的是 线。 【精准题练】 1.（2023年烟台，1）利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是 A.只有（1）（2） B.只有（2）（3） C.只有（3）（4） D.只有（1）（4） 2.（2023年天津，9）如图中的家庭电路元件，连接顺序正确的是（　　） 3.（2023年广东，7）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　） A．插座短路 B．进户的火线断路 C．进户的零线断路 D．电灯的灯丝断路 4.（2023年德州，9）下图是某家庭电路的一部分，下列说法正确的是（　　） A．电冰箱接入三孔插座后其外壳与零线相连 B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光 C．保险丝烧断后可用铜丝代替 D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路 5.（2023年重庆B卷，9）家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______ 而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔尾"）金属体。 6.（2023年桂林，15）我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫______，两根进户线之间有______V的电压。 五、电能表： A.用途：测量用户消耗的 的仪表。 B.安装：安装在家庭电路的 上，原因：这样才能测出全部家用电器消耗的电能。 六、总开关（空气开关）： A.作用：控制整个电路的 ，以便检测电路更换设备。 B.安装：家庭电路的 上。 【精准题练】 1.（2023年荆州，17）关于家庭电路和安全用电，下列说法正确的是（ ） A.家庭电路中的空气开关跳闸，一定是发生了短路 B.三孔插座不需要接地 C.螺丝刀式试电笔使用时，手指不能接触上端的金属帽 D.控制用电器的开关必须安装在火线上 七、保险丝：对电路起 作用。 【精准题练】 1.（2023年达州，21）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。 八、漏电保护器 如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速 ，对人身起 作用。 【精准题练】 1.（2023年辽阳，4）下列有关家庭电路和安全用电的说法正确的是 A.使用试电笔时，不能接触笔尾金属体 B.用电器的开关发生短路时，会造成空气开关自动断开 C.站在地面上的人，因碰火线而触电时，漏电保护器会切断电路 D.冰箱使用三脚插头，是为了防止也流过大引起火灾 九、用电器（电灯）、开关： A.白炽灯是利用电流的 进行工作的。 B.灯泡的种类：螺丝口、卡口 。 螺丝口灯泡的螺旋接灯头的螺旋套，进而接 线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接 线。原因：防止维修触电 C.开关和用电器 ，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。 【精准题练】 1.（2023年湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（） A．灯L2短路 B．灯L2所在支路开路 C．c、d两点间开路 D．c点左侧的零线开路 2.（2023年兰州，12）关于家庭电路和安全用电，下列说法中正确的是 A.空气开关跳闸，一定是电路发生了短路 B.控制电灯的开关应该接在火线与电灯之间 C.使用测电笔时，必须用手直接接触金属笔尖 D.一般对人体而言，只要电压不高于220V就是安全的 3.（2023年聊城，）在家庭电路中，为了用电安全，控制用电器的开关要连接在　 　线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递　 　（选填“信息”或“能量”） 4.（2023年泸州，14）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。 5.（2023年宿迁，20）请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。 6.(2023年娄底，20)光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。 7.（2023年年郴州，25）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。 参考答案 考点：家庭电路 一、插座： A.作用：连接家用电器，给可移动家用电器供电。 B.种类：二孔插座、三孔插座 C.安装：并联在家庭电路中，具体接线情况： 1接 线 2接 线 3接 线 4接用电器的 5接用电部分的线路 把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的 与 连接起来，防止了外壳带电引起的触电事故。 【答案】火；零；地；金属外壳；金属外壳；大地 【精准题练】 1.（2023年泰安，5）关于家庭电路和安全用电，下列说法正确的是 A. 家庭电路中，开关一定要接在灯泡和零线之间 B. 使用试电笔时，手指不要按住笔尾的金属体 C. 电冰箱必须使用三孔插座 D. 家庭电路中空气开关跳闸，一定是电路中出现了短路 【答案】C 2.（2023年绵阳，10）正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是 【答案】D 3.(2023年衡阳，12)关于家庭电路及安全用电，下列说法正确的是 A为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连 B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故 C为了防止触电，必须把用电器的开关接在零线上 D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路 【答案】A 4.（2023年攀枝花，10）如图是家庭电路正常工作的一部分。下列说法中正确的是（　　） 10. A．导线B与大地之间的电压为220V B．保险丝能在有人触电时自动切断电路 C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地 D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光 【答案】C 5.（2023年毕节，19）如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题： （1）三脚插头中较长的脚E与空调的什么部位相连？ （2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。 【答案】 （1）三脚插头中较长的脚E与空调的外壳相连。 （2）节约电能的方法：人走灯灭；夏天把空调温度设置的高一些。 二、组成： 、 、 、 、 、 、 、 。 【答案】进户线；电能表；总开关；保险装置；用电器；插座；灯座；开关 三、连接：各种用电器是 接入电路的，插座与灯座是 的，控制各用电器工作的开关与电器是 的。 【答案】并联；并联；串联 【精准题练】 1.（2023年齐齐哈尔，11）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（　　） A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等 B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换 C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路 D．同一插
