用电器的铭牌

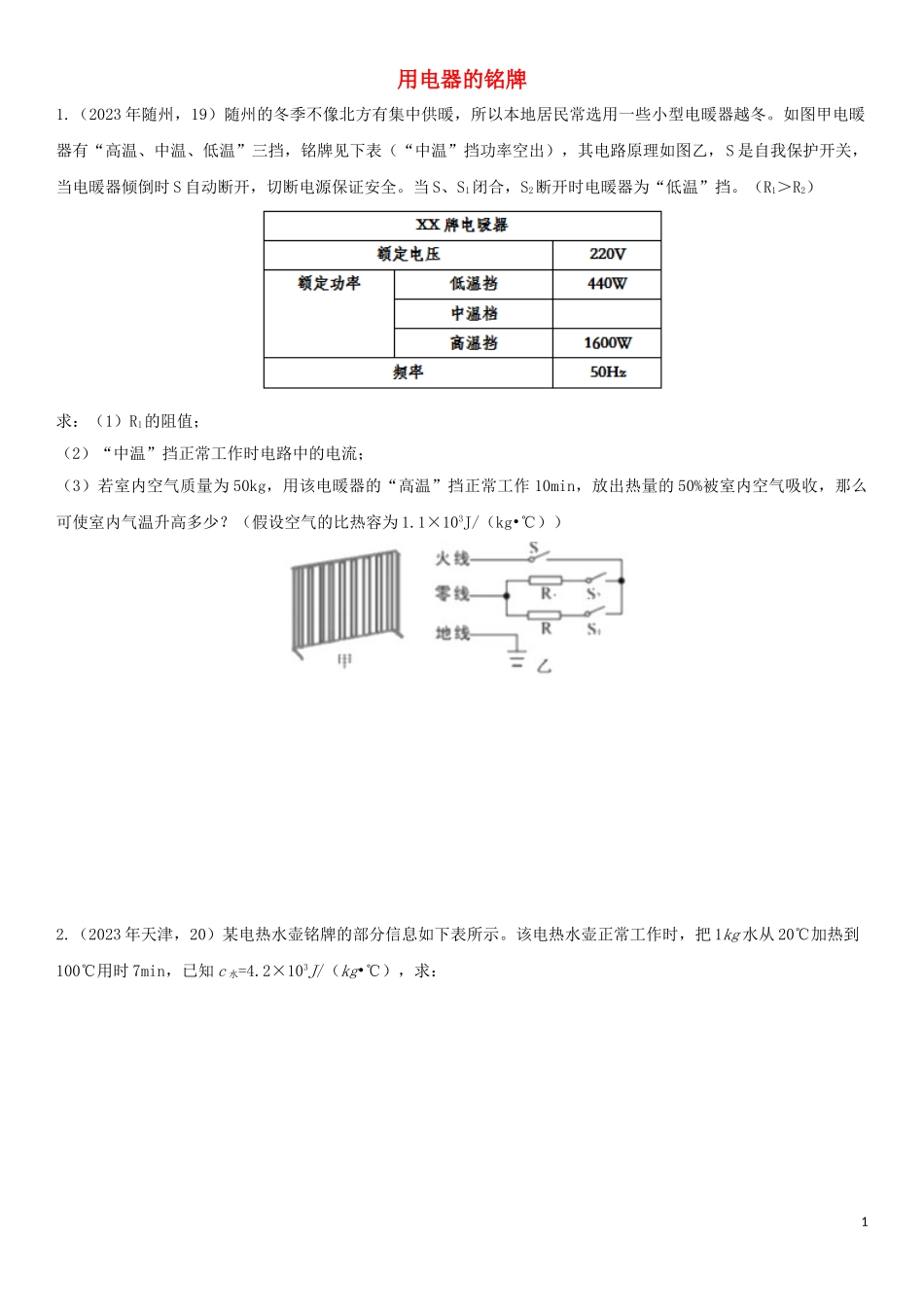

1.(2023年随州,19)随州的冬季不像北方有集中供暖,所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡,铭牌见下表(“中温”挡功率空出),其电路原理如图乙,S是自我保护开关,当电暖器倾倒时S自动断开,切断电源保证安全。当S、S1闭合,S2断开时电暖器为“低温”挡。(R1>R2)
求:(1)R1的阻值;
(2)“中温”挡正常工作时电路中的电流;
(3)若室内空气质量为50kg,用该电暖器的“高温”挡正常工作10min,放出热量的50%被室内空气吸收,那么可使室内气温升高多少?(假设空气的比热容为1.1×103J/(kg•℃))

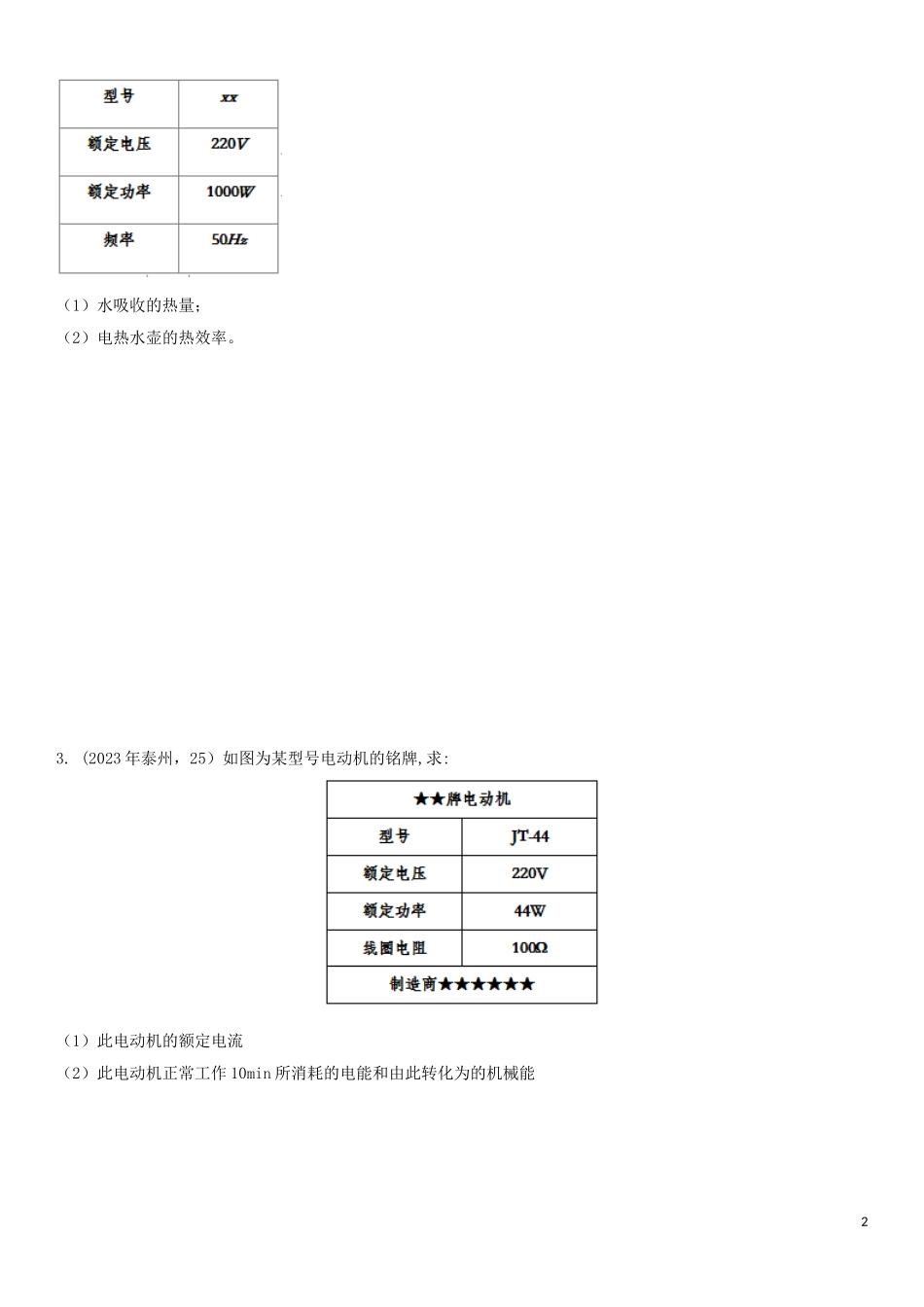

2.(2023年天津,20)某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时,把1kg水从20℃加热到100℃用时7min,已知c水=4.2×103J/(kg•℃),求:
(1)水吸收的热量;
(2)电热水壶的热效率。
3. (2023年泰州,25)如图为某型号电动机的铭牌,求:
(1)此电动机的额定电流
(2)此电动机正常工作10min所消耗的电能和由此转化为的机械能

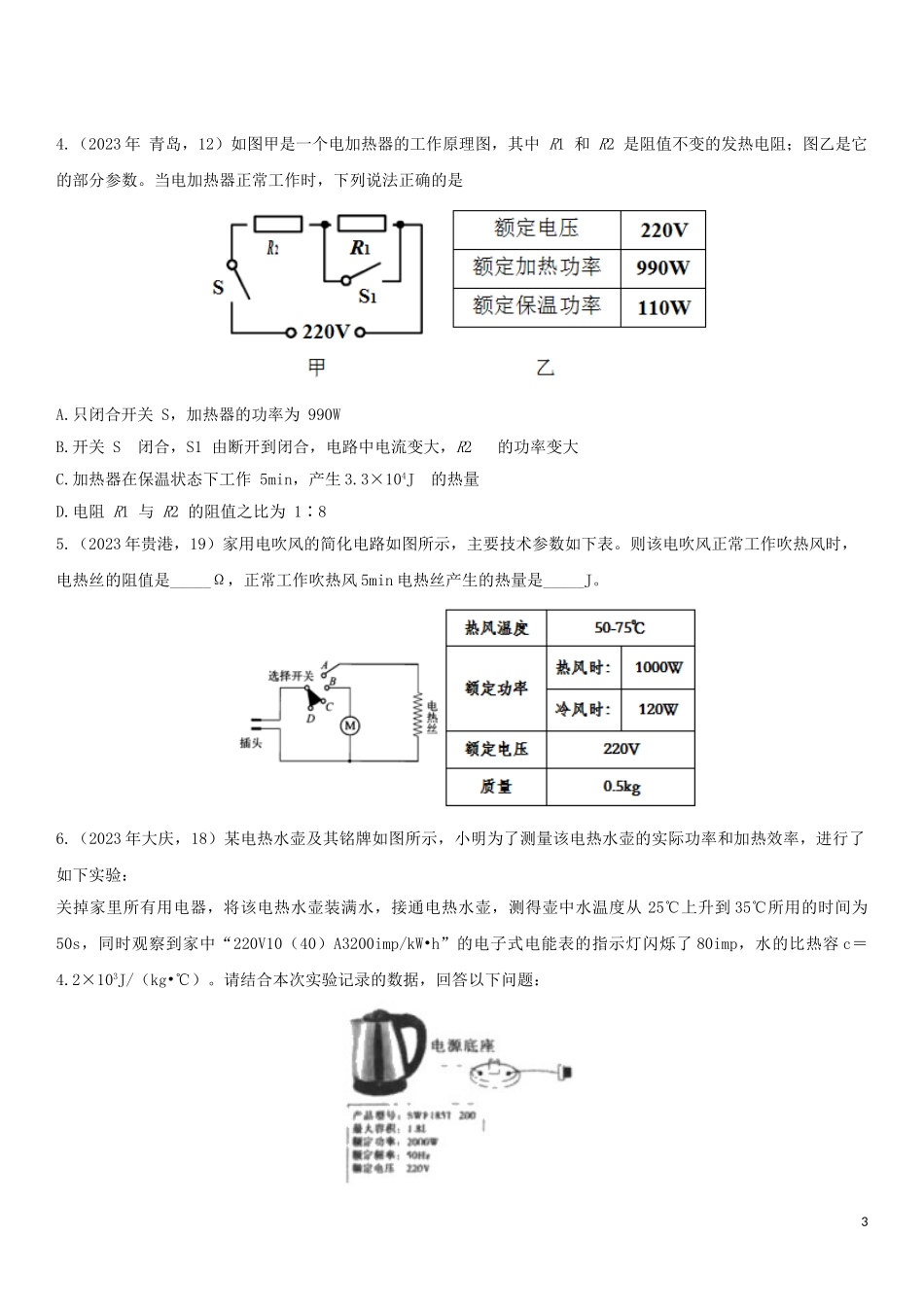

4.(2023年 青岛,12)如图甲是一个电加热器的工作原理图,其中 R1 和 R2 是阻值不变的发热电阻;图乙是它的部分参数。当电加热器正常工作时,下列说法正确的是
A.只闭合开关 S,加热器的功率为 990W
B.开关 S 闭合,S1 由断开到闭合,电路中电流变大,R2 的功率变大
C.加热器在保温状态下工作 5min,产生3.3×104J 的热量
D.电阻 R1 与 R2 的阻值之比为 1∶8
5.(2023年贵港,19)家用电吹风的简化电路如图所示,主要技术参数如下表。则该电吹风正常工作吹热风时,电热丝的阻值是_____Ω,正常工作吹热风5min电热丝产生的热量是_____J。
6.(2023年大庆,18)某电热水壶及其铭牌如图所示,小明为了测量该电热水壶的实际功率和加热效率,进行了如下实验:
关掉家里所有用电器,将该电热水壶装满水,接通电热水壶,测得壶中水温度从25℃上升到35℃所用的时间为50s,同时观察到家中“220V10(40)A3200imp/kW•h”的电子式电能表的指示灯闪烁了80imp,水的比热容c=4.2×103J/(kg•℃)。请结合本次实验记录的数据,回答以下问题:
(1)除电子式电能表外,小明还需下列哪些器材完成上述两个测量 (选填器材前面的序号)
①刻度尺②温度计③电压表④秒表⑤弹簧测力计
(2)若小明利用水升温吸热计算消耗的电能,计算出电热水壶的功率和实际功率相比 (选填“偏大”、“偏小”或“相等”),主要原因是 。
(3)电热水壶的实际功率是 W。
(4)电热水壶的加热效率是 。
7.(2023年枣庄,32)如图所示是某款电养生壶及其铭牌的部分参数,当养生壶正常工作时,求:
(1)养生壶正常工作的电阻。
(2)若该养生壶的加热效率为80%,在标准大气压下,将初温是12℃的一壶水烧开,需要多长时间?(c水=4.2×103J/(kg•℃),ρ水=1.0×103kg/m3]
(3)在物理综合实践活动中,小明和小丽同学利用所学习的物理知识,合作测量养生壶的实际功率。电表上标着“1200r/(kW•h)”,他们把家中的其他用电器都与电源断开,仅让养生壶接入电路中烧水,2min电能表的转盘转了40r,求电养容量生壶的实际功率。
8.(2023年岳阳,23)一新款节能电炖锅如图甲,有关技术参数如表(设电炖锅不同挡位的电阻和加热效率均不变)。
额定电压
电炖锅档位
额定功率/W
200V
低温
200
中温
400
高温
600
(1) 求电炖锅在高温挡正常工作时的电流(计算结果保留一位小数);
(2) (2)在用电高峰期,关掉家里的其他用电器,只让处于中温挡状态的电炖锅工作,观察到标有“1800r/(kW•h)”的电能表转盘在12ls内转了20圈,求此时的实际电压;
(3) (3)电炖锅正常工作时,用低温挡和高温挡分别给质量相同的冷水加热,待水温达到50℃时开始计时,绘制的水温随时间变化的图象如图乙所示。结合所给信息,通过计算,分析比较用高温挡还是用低温挡更节能。
9.(2023年淄博,25)下表为一台饮水机的铭牌,其内部简化电路如图所示,R1和R2均为电热丝且阻值不变。
(1)该饮水机处于加热状态时,正常工作3min,在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾?【c水=4.2×103(kg·℃)】
(2)保温功率是指S断开时电路消耗的总功率。该饮水机正常保温时,R1实际消耗的电功率是多少?
10.(2023年宿迁,18)某电器厂设计了一种具有高、中、低温三挡的家用电火锅,该火锅产品铭牌和电路图如图所示:
(1)当开关S1断开,S2接a时,该电火锅选用______档工作(选填“高温”、“中温“或“低温”)。
(2)当电火锅使用中温档正常工作时,电路中电流是多大?接入电路的电热丝的阻值是多少?
(3)用电火锅高温档在额定电压下烧水7分钟,电流做了多少功?若电热丝产生的热量全部被水吸收,在1个标准大气压下,能使1kg初温为20℃的水升高多少℃(c水=4.2×103J/(kg•℃))?
11.(2023年黄石,22)一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊,如表所示,其测温系统可以简化为如图a所示的电路,电源电压为9V恒定电源,R1为4Ω定值电阻,R2为热敏电阻,其阻值随温度变化的关系如图b所示。
(1)为估算电热水器的额定功率,关闭其它用电器,让热水器正常工作1分钟,观察电能表,如图c所示,转动了150转,消耗电能 kW•h,则该电热水器的额定功率是 W。
(2)若已装满水的水箱温度显示75℃时突然停电,但不停水。现有4人要洗浴,正值秋冬季节,需用40℃热水洗浴,通过控水系统将10℃冷水和水箱中热水进行调配,请问每人平均用水量是多少L?(不计热损失)
(3)控温系统某时刻电压表示数为4V,此时水箱中水温是多少?
12.(2023年衢州,10)空调扇具有“送风、加湿和降温”等功能,其内部主要结构为风扇、水箱和空气过滤网等。使用时,通常向水箱中加水,使吹出的风比无水时凉爽。下表是某品牌空调扇部分参数。
(1)向水箱的水里再加入一些碎冰,可降低水温,使吹出的风比只有水时更凉爽。加冰可降低水温的原因有____。
(2)人在运动大量出汗后,对着空调扇吹,很容易感冒。此时,在脑干调节下,皮肤血管收缩,血流量减少,皮肤温度下降,散热量____,从而维持人体体温恒定。
(3)小科阅读参数表发现,该空调扇比较省电。计算该空调扇正常工作10小时消耗的电能。
(4)计算水箱加满水时该空调扇对水平地面的压强。
(5)该空调扇底座安装了万向轮,方便移动。但在其他设计上仍存在缺陷,为更方便用户使用,请结合表中参数提出条改进建议:____。
13.(2023年烟台,27)某家用电热水器,其工作模式和相关参数如下表。如图为电热水器的原理图,包括工作电路和控制电路两部分,通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。R0、R1为电热丝,R2为滑动变阻器,R为热敏电阻(置于电热水器内),其阻值随温度的升高而减小。红灯、绿灯是电热水器工作时的指示灯,忽略指示灯对电路的影响。
(1)分析说明当绿灯亮时,电热水器处于保温状态还是加热状态?
(2)工作时,若要提高电热水器的保温温度,如何调节保护电阻R2的滑片?
(3)R1工作时的电阻是多大?
(4)电热水器处于加热状态时,工作4.2min,可使1L水的温度升高40℃。则该电热水器的效率是多少?[。计算结果保留一位小数]
14.(2023年江西,22)如图所示,是小姬妈妈为宝宝准备的暖奶器及其内部电路的结构示意图和铭牌,暖奶器具有加热、保温双重功能,当双触点开关连接触点1和2时为关闭状态,连接触点2和3时为保温状态,连接触点3和4时为加热状态(温馨提示:最适合宝宝饮用的牛奶温度为40)
(1)求电阻R2的阻值;
(2)把400g牛奶从20加热到40,求牛奶所吸收的热量【c牛奶=4.0×103J/(kg·)】
(3)如图所示,是暖奶器正常加热和保温过程中温度随时间变化的图象,求暖奶器在加过程中的热效率.(结果保留到小数点后一位)
参考答案
1.(2023年随州,19)随州的冬季不像北方有集中供暖,所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡,铭牌见下表(“中温”挡功率空出),其电路原理如图乙,S是自我保护开关,当电暖器倾倒时S自动断开,切断电源保证安全。当S、S1闭合,S2断开时电暖器为“低温”挡。(R1>R2)
求:(1)R1的阻值;
(2)“中温”挡正常工作时电路中的电流;
(3)若室内空气质量为50kg,用该电暖器的“高温”挡正常工作10min,放出热量的50%被室内空气吸收,那么可使室内气温升高多少?(假设空气的比热容为1.1×103J/(kg•℃))
解:(1)闭合开关S1,R1单独接入电路,R1>R2,根据P=可知电暖气处于低温;
R1的阻值:R1===110Ω;
(2)闭合S1为“低温”挡,R1单独接入电路;单独闭合S2为“中温”挡,“高温”挡为S1、S2同时闭合,R1、R2并联。
P中温=P高温﹣P低温=1600W﹣440W=1160W;
根据P=UI可得,“中温档”正常工作时的电流:
I2==≈5.27A;
(3)因为P=,
所以电暖器的“高温”档正常工作10min,放出的热量:
W=P高温t=1600W×10×60s=9.6×105J;
空气吸收的热量:
Q吸=ηW=50%×9.6×105J=4.8×105J,
由Q吸=cm△t可得,房间空气升高的温度:
△t==≈8.73℃。
答:
(1)R1的电阻是11Ω;
(2)电暖器“中温”档正常工作时的电流是5.27A;
(3)可使此房间的空气温度升高8.73℃。
2.(2023年天津,20)某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时,把1kg水从20℃加热到100℃用时7min,已知c水=4.2×103J/(kg•℃),求:
(1)水吸收的热量;
(2)电热水壶的热效率。
解:(1)水吸收的热量:
Q吸=c水m(t-t0)=4.2×103J/(kg•℃)×1kg×(100℃-20℃)=3.36×105J。
(2)工作时间t=7min=420s,
电热水壶正常工作7min消耗的电能:
W=Pt=1000W×420s=4.2×105J,
则电热水壶的热效率:
η=×100%=×100%=80%。
答:(1)水吸收的热量为3.36×105J;
(2)电热水壶的热效率为80%。
3. (2023年泰州,25)如图为某型号电动机的铭牌,求:
(1)此电动机的额定电流
(2)此电动机正常工作10min所消耗的电能和由此转化为的机械能
解:(1)根据表格数据可知,此电动机的额定电压为U额=220V,额定电流为P额=44W;
根据P=UI可知;
(2)根据W=UIt可知此电动
