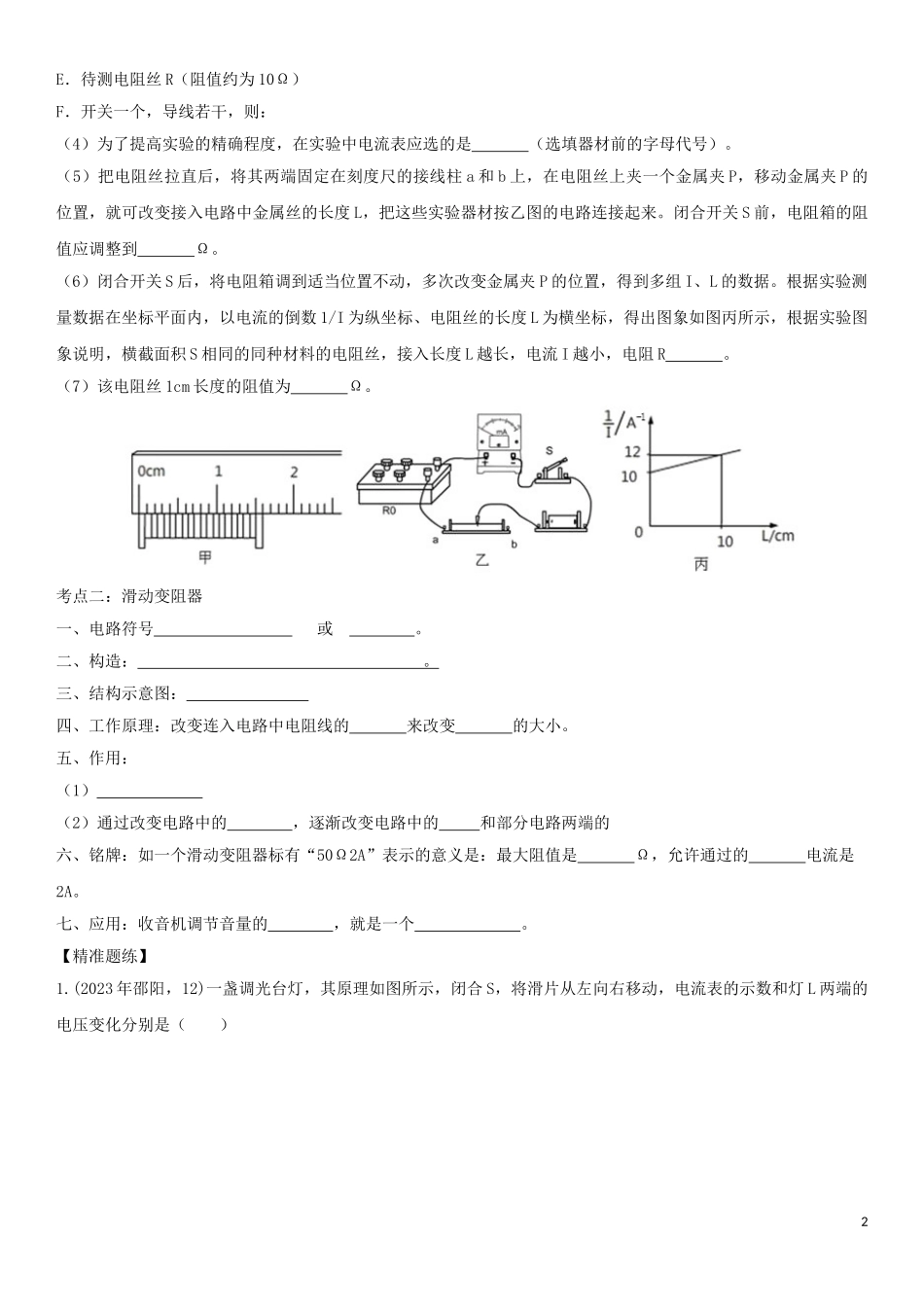

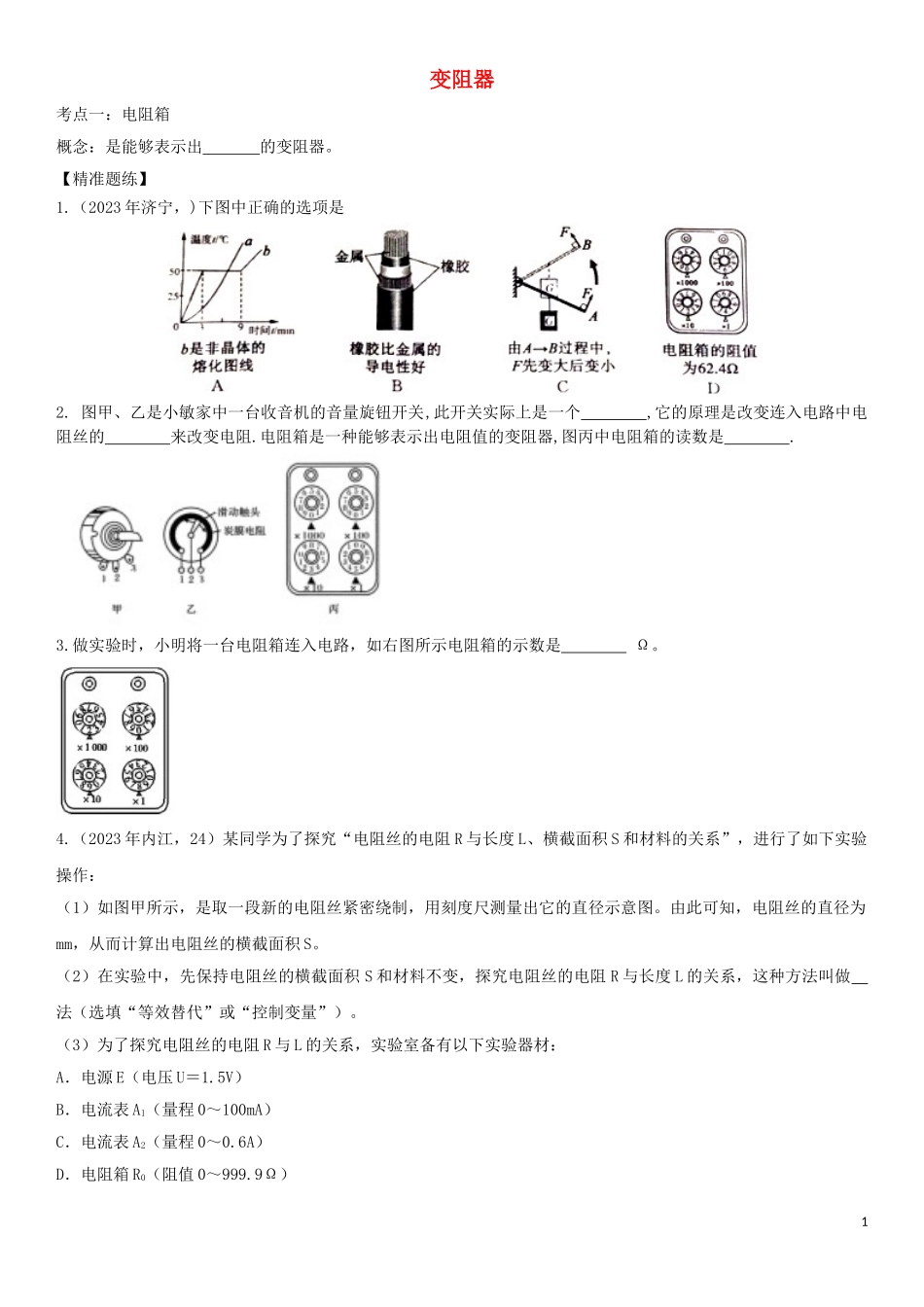

变阻器 考点一：电阻箱 概念：是能够表示出 的变阻器。 【精准题练】 1.（2023年济宁，)下图中正确的选项是 2. 图甲、乙是小敏家中一台收音机的音量旋钮开关,此开关实际上是一个　　　　,它的原理是改变连入电路中电阻丝的　　　　来改变电阻.电阻箱是一种能够表示出电阻值的变阻器,图丙中电阻箱的读数是　　　　.   3.做实验时，小明将一台电阻箱连入电路，如右图所示电阻箱的示数是　　　　 Ω。  4.（2023年内江，24）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作： （1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。由此可知，电阻丝的直径为　 　mm，从而计算出电阻丝的横截面积S。 （2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做　 　法（选填“等效替代”或“控制变量”）。 （3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材： A．电源E（电压U＝1.5V） B．电流表A1（量程0～100mA） C．电流表A2（量程0～0.6A） D．电阻箱R0（阻值0～999.9Ω） E．待测电阻丝R（阻值约为10Ω） F．开关一个，导线若干，则： （4）为了提高实验的精确程度，在实验中电流表应选的是　 　（选填器材前的字母代号）。 （5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。闭合开关S前，电阻箱的阻值应调整到　 　Ω。 （6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R　 　。 （7）该电阻丝1cm长度的阻值为　 　Ω。 考点二：滑动变阻器 一、电路符号 或 。 二、构造： 。 三、结构示意图： 四、工作原理：改变连入电路中电阻线的 来改变 的大小。 五、作用： （1） （2）通过改变电路中的 ，逐渐改变电路中的 和部分电路两端的 六、铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是 Ω，允许通过的 电流是2A。 七、应用：收音机调节音量的 ，就是一个 。 【精准题练】 1.(2023年邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　） A．变大、变大 B．变大、变小 C．变小、变小 D．变小、变大 2.（2023年舟山，） 如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是 3.(2023年益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是(        ) A．电流表示数减小，电压表示数减小 B．电流表示数增大，电压表示数增大 C．电流表示数减小，电压表示数增大 D．电流表示数增大，电压表示数减小 4.（2023年黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（　　） A．变大，变大 B．变大，变小 C．变小，变小 D．变小，变大 5.（2023年吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ） A.变阻器断路 B.小灯泡短路 C.电流表短路 D.小灯泡断路 6.（2023年达州，7）如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（　　） 7.（2023年安徽，17）如图 ，电源电压保持不变，R为定值电阻 。闭合开关 ，向左移动滑片P ，则 （ ） A. 电压表的示数变大，电流表的示数变大 B. 电压表的示数变大 ，电流表的示数变小 C. 电压表的示数不变，电流表的示数变大 D. 电压表的示数变小 ，电流表的示数变大 8.（2023年自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　） A．断开开关S，更换额定功率大一点的灯泡重新实验 B．断开开关S，增加电池的节数重新实验 C．断开开关S，拆掉导线重新连接电路 D．观察电流表的示数是否为零，判断电路是否断路 9.（2023年年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（　　） A．电流表A1 变小，A2变小，电压表V不变 B．电流表A1变小，A2不变，电压表V不变 C．电流表A1变小，A2变小，电压表V变大 D．电流表A1不变，A2变大，电压表V变小 10.（2023年盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B 间_______（短路/断路），这种故障可能的情况是_________、______________。 11.（2023年铜仁，16） 滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小，从而改变流过电路中的 。 八、正确使用： A：应 在电路中使用； B：接线要 ； C：通电前应把阻值调至 的地方。（滑片远离下接线柱）。 【精准题练】 1.（2023年菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　） 2.（2023年天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　） A. B. C. D. 3.（2023年常德，18）如右图，是某实验小组的同学连接的电路，则 A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端 B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流 C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小 D．S1、S2都闭合，将滑片右移时，电流表示数变小，电压表示数变小 4.(2023年上海，18)在图6 所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求:闭合电健S后,向右移动滑动变阻器的滑片P,小灯泡L 亮度不变,电流表的示数变小。 参考答案 考点一：电阻箱 概念：是能够表示出 的变阻器。 【答案】电阻值 【精准题练】 1.（2023年济宁，)下图中正确的选项是 【答案】C 2. 图甲、乙是小敏家中一台收音机的音量旋钮开关,此开关实际上是一个　　　　,它的原理是改变连入电路中电阻丝的　　　　来改变电阻.电阻箱是一种能够表示出电阻值的变阻器,图丙中电阻箱的读数是　　　　.   【答案】电位器（滑动变阻器）；长度；35 3.做实验时，小明将一台电阻箱连入电路，如右图所示电阻箱的示数是　　　　 Ω。  【答案】2098 4.（2023年内江，24）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作： （1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。由此可知，电阻丝的直径为　 　mm，从而计算出电阻丝的横截面积S。 （2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做　 　法（选填“等效替代”或“控制变量”）。 （3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材： A．电源E（电压U＝1.5V） B．电流表A1（量程0～100mA） C．电流表A2（量程0～0.6A） D．电阻箱R0（阻值0～999.9Ω） E．待测电阻丝R（阻值约为10Ω） F．开关一个，导线若干，则： （4）为了提高实验的精确程度，在实验中电流表应选的是　 　（选填器材前的字母代号）。 （5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。闭合开关S前，电阻箱的阻值应调整到　 　Ω。 （6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R　 　。 （7）该电阻丝1cm长度的阻值为　 　Ω。 【答案】（1）0.8；（2）控制变量；（4）B；（5）999.9；（6）越大；（7）0.3。 考点二：滑动变阻器 一、电路符号 或 。 二、构造： 。 三、结构示意图： 四、工作原理：改变连入电路中电阻线的 来改变 的大小。 五、作用： （1） （2）通过改变电路中的 ，逐渐改变电路中的 和部分电路两端的 六、铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是 Ω，允许通过的 电流是2A。 七、应用：收音机调节音量的 ，就是一个 。 【答案】；；瓷筒、线圈、滑片、金属棒、接线柱；；长度；电阻；保护电路；电阻；电流；电压；50；最大；电位器；滑动变阻器； 【精准题练】 1.(2023年邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　） A．变大、变大 B．变大、变小 C．变小、变小 D．变小、变大 【答案】C。 2.（2023年舟山，） 如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是 【答案】B 3.(2023年益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是(        ) A．电流表示数减小，电压表示数减小 B．电流表示数增大，电压表示数增大 C．电流表示数减小，电压表示数增大 D．电流表示数增
