判断动态电路中电表示数的变化
类型一:并联型动态电路
1.(2023年辽阳,8)如图所示的电路中,电源电压恒定不变,闭合开关S,将滑动变阻器的滑片P由a点移动到b点的过程中,下列说法正确的是
A. 电压表V2的示数将变小
B. 灯泡的亮度始终保持不变
C. 电流表A1的示数与电流表A2的示数始终相等
D. 电压表V1的示数与电流表A3的示数比值将变大
2.(2023年枣庄,10)如图,R1为定值电阻,R2为滑动变阻器,电源电压保持不变闭合S,当R2的滑片P向右滑动的过程中,下列说法正确的是( )
A.电压表V的示数变大
B.电流表A2的示数变小
C.电压表V的示数与电流表A1的示数的乘积变大
D.电压表V的示数与电流表A1的示数的比值变大
3.(2023年年郴州,16)如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b端移动的过程中,下列关于电表示数变化情况判断正确的是( )
A.电流表A1 变小,A2变小,电压表V不变
B.电流表A1变小,A2不变,电压表V不变
C.电流表A1变小,A2变小,电压表V变大
D.电流表A1不变,A2变大,电压表V变小

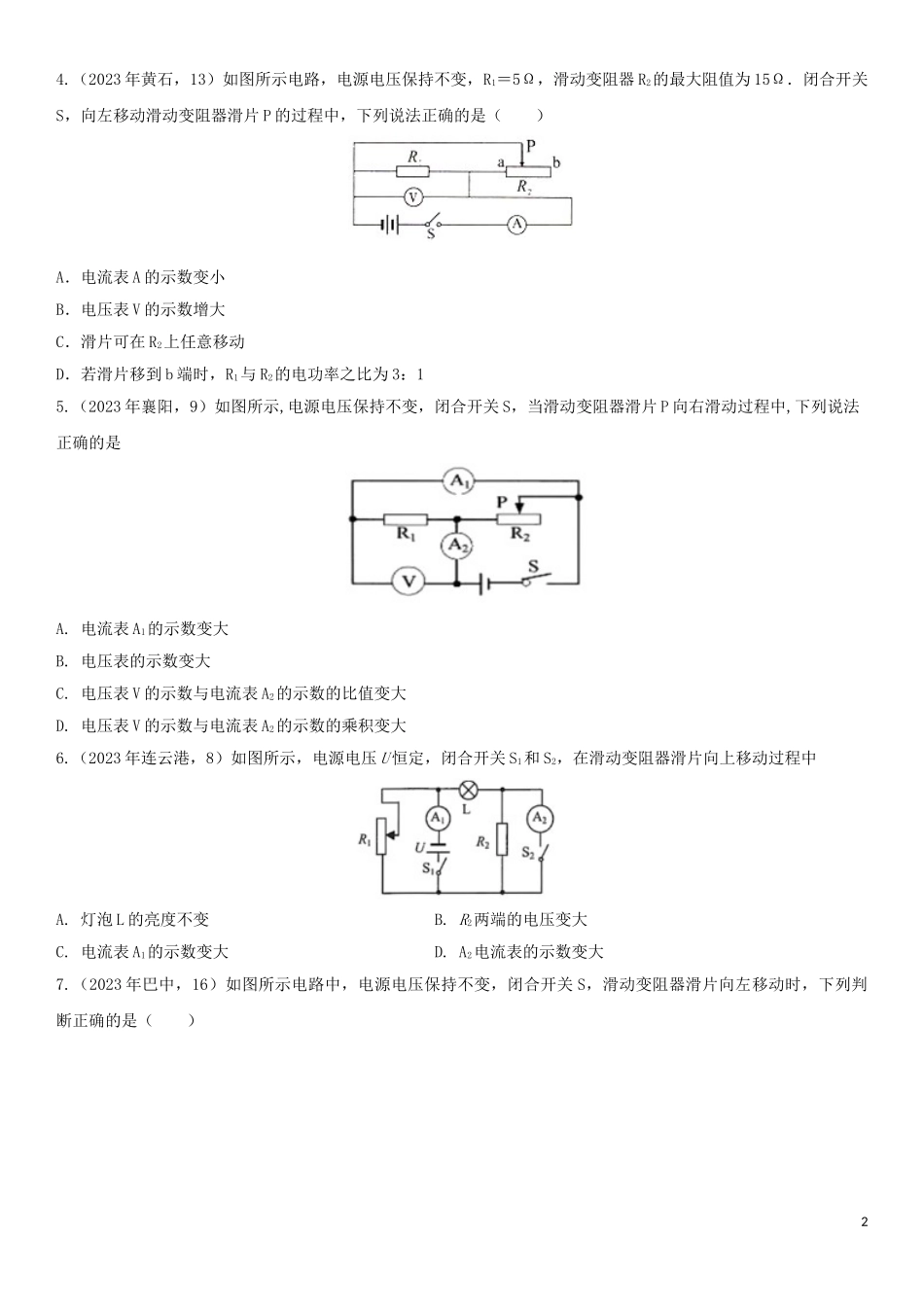

4.(2023年黄石,13)如图所示电路,电源电压保持不变,R1=5Ω,滑动变阻器R2的最大阻值为15Ω.闭合开关S,向左移动滑动变阻器滑片P的过程中,下列说法正确的是( )
A.电流表A的示数变小
B.电压表V的示数增大
C.滑片可在R2上任意移动
D.若滑片移到b端时,R1与R2的电功率之比为3:1
5.(2023年襄阳,9)如图所示,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是
A. 电流表A1的示数变大
B. 电压表的示数变大
C. 电压表V的示数与电流表A2的示数的比值变大
D. 电压表V的示数与电流表A2的示数的乘积变大
6.(2023年连云港,8)如图所示,电源电压U恒定,闭合开关S1和S2,在滑动变阻器滑片向上移动过程中
A. 灯泡L的亮度不变 B. R2两端的电压变大
C. 电流表A1的示数变大 D. A2电流表的示数变大
7.(2023年巴中,16)如图所示电路中,电源电压保持不变,闭合开关S,滑动变阻器滑片向左移动时,下列判断正确的是( )
A.电路总功率变小
B.电压表示数变大
C.电压表与电流表示数的比值不变
D.电流表示数变大
8.(2023年遂宁,7)如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右移动过程中( )
A. 电压表V的示数不变
B. 电流表A的示数变大
C. 小灯泡的亮度变暗
D. 电路的总功率变大
类型二:串联型动态电路
1.(2023年铜仁,8)如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( )
A. 电压表V1的示数变大,电流表A的示数变大
B. 电压表V2的示数变大,电流表A的示数变小
C. 电压表V1的示数变大,电流表A的示数变小
D. 电压表V2的示数变大,电流表A的示数变大
2.(2023年菏泽,12)如图所示电路(电源电压保持不变),闭合开关S,当滑动变阻器的滑片向右端移动时,下列说法正确的是( )
A.电压表示数不变,电流表示数变大
B.电压表示数变大,电流表示数变小
C.电压表示数变小,电流表示数变小
D.电压表示数变大,电阻R1的电功率变大
3.(2023年新疆,9)如图所示,开关闭合后.当滑动变阻器滑片向某一方向滑动时,观察到灯泡变暗,该过程中
A. 电流表示数变大,电压表示数变小
B. 电流表示数变大,电压表示数变大
C. 电流表示数变小,电压表示数变小
D. 电流表示数变小,电压表示数变大
4. (2023年扬州,9)如图所示,电源电压保持不变,开关 S 闭合后,调节滑动变阻器滑片,下列说法正确的是
A. 滑片向左滑动,电流表示数增大,电压表示数减小
B. 滑片向左滑动,电流表、电压表示数都增大
C. 滑片向右滑动,电流表、电压表示数都增大
D. 滑片向右滑动,电流表示数减小,电压表示数增大
5.(2023年毕节,8)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是( )
A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大
6.(2023年北京,11)如图所示的电路中,电源两端电压保持不变,当开关S闭合时,灯L正常发光。如果将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )
A.电流表的示数变大,灯L变亮
B.电流表的示数变大,灯L变暗
C.电流表的示数变小,灯L变亮
D.电流表的示数变小,灯L变暗
7.(2023年德阳,4)如图所示电路,电源电压保持不变,R为定值电阻。下列说法正确的是
A. 开关闭合前,电压表和电流表均无示数
B. 开关闭合后,滑片P向右移动的过程中,电压表的示数变小
C. 开关闭合后,滑片P向右移动的过程中,R的功率变大
D. 开关闭合后,滑片P向右移动的过程中,电压表与电流表示数的比值变小
8.(2023年玉林,)光敏电阻的阻值随光照强度的增大而减小。如图所示,闭合开关,逐渐减弱光敏电阻的光照强度,下列说法正确的是
A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小,电压表的示数变大
D.电流表的示数数大,电压表的示数变小
9.(2023年湘西州,13)如图所示的电路中,当滑动变阻器滑片左移时,下面说法正确的是( )
A.电压表示数变大 B.总电流变小
C.总电阻不变 D.R2的电阻变大
10.(2023年福建,20)如图电路,闭合开关S,将滑动变阻器的滑片P从a端向b端移动过程中,示数减小的电表是 (选填“A”“V1”或“V2”电路的总功率 (选填“增大”“减小”或“不变”)。
11.(2023年 青岛,20)如图甲是某酒精浓度检测仪的原理图。电源电压保持不变,R1 为定值电阻,R2 为酒精气体敏感电阻,它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关,驾驶员呼S出的气体中酒精浓度越大,R2 的阻值 ,电压表示数 。当电压表示数达到一定值时,检测仪发出报警信号。
答案
类型一:并联型动态电路
1.(2023年辽阳,8)如图所示的电路中,电源电压恒定不变,闭合开关S,将滑动变阻器的滑片P由a点移动到b点的过程中,下列说法正确的是
E. 电压表V2的示数将变小
F. 灯泡的亮度始终保持不变
G. 电流表A1的示数与电流表A2的示数始终相等
H. 电压表V1的示数与电流表A3的示数比值将变大
【答案】B
2.(2023年枣庄,10)如图,R1为定值电阻,R2为滑动变阻器,电源电压保持不变闭合S,当R2的滑片P向右滑动的过程中,下列说法正确的是( )
A.电压表V的示数变大
B.电流表A2的示数变小
C.电压表V的示数与电流表A1的示数的乘积变大
D.电压表V的示数与电流表A1的示数的比值变大
【答案】D
3.(2023年年郴州,16)如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b端移动的过程中,下列关于电表示数变化情况判断正确的是( )
A.电流表A1 变小,A2变小,电压表V不变
B.电流表A1变小,A2不变,电压表V不变
C.电流表A1变小,A2变小,电压表V变大
D.电流表A1不变,A2变大,电压表V变小
【答案】B。
4.(2023年黄石,13)如图所示电路,电源电压保持不变,R1=5Ω,滑动变阻器R2的最大阻值为15Ω.闭合开关S,向左移动滑动变阻器滑片P的过程中,下列说法正确的是( )
A.电流表A的示数变小
B.电压表V的示数增大
C.滑片可在R2上任意移动
D.若滑片移到b端时,R1与R2的电功率之比为3:1
【答案】D。
5.(2023年襄阳,9)如图所示,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是
A. 电流表A1的示数变大
B. 电压表的示数变大
C. 电压表V的示数与电流表A2的示数的比值变大
D. 电压表V的示数与电流表A2的示数的乘积变大
【答案】C
6.(2023年连云港,8)如图所示,电源电压U恒定,闭合开关S1和S2,在滑动变阻器滑片向上移动过程中
A. 灯泡L的亮度不变 B. R2两端的电压变大
C. 电流表A1的示数变大 D. A2电流表的示数变大
【答案】A
7.(2023年巴中,16)如图所示电路中,电源电压保持不变,闭合开关S,滑动变阻器滑片向左移动时,下列判断正确的是( )
A.电路总功率变小
B.电压表示数变大
C.电压表与电流表示数的比值不变
D.电流表示数变大
【答案】A。
8.(2023年遂宁,7)如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右移动过程中( )
A. 电压表V的示数不变
B. 电流表A的示数变大
C. 小灯泡的亮度变暗
D. 电路的总功率变大
【答案】A
类型二:串联型动态电路
1.(2023年铜仁,8)如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( )
A. 电压表V1的示数变大,电流表A的示数变大
B. 电压表V2的示数变大,电流表A的示数变小
C. 电压表V1的示数变大,电流表A的示数变小
D. 电压表V2的示数变大,电流表A的示数变大
【答案】A
2.(2023年菏泽,12)如图所示电路(电源电压保持不变),闭合开关S,当滑动变阻器的滑片向右端移动时,下列说法正确的是( )
A.电压表示数不变,电流表示数变大
B.电压表示数变大,电流表示数变小
C.电压表示数变小,电流表示数变小
D.电压表示数变大,电阻R1的电功率变大
【答案】D
3.(2023年新疆,9)如图所示,开关闭合后.当滑动变阻器滑片向某一方向滑动时,观察到灯泡变暗,该过程中
A. 电流表示数变大,电压表示数变小
B. 电流表示数变大,电压表示数变大
C. 电流表示数变小,电压表示数变小
D. 电流表示数变小,电压表示数变大
【答案】D
4. (2023年扬州,9)如图所示,电源电压保持不变,开关 S 闭合后,调节滑动变阻器滑片,下列说法正确的是
A. 滑片向左滑动,电流表示数增大,电压表示数减小
B. 滑片向左滑动,电流表、电压表示数都增大
C. 滑片向右滑动,电流表、电压表示数都增大
D. 滑片向右滑动,电流表示数减小,电压表示数增大
【答案】B
5.(2023年毕节,8)如图所示的电路,闭合开关,当滑片P向上移动的过程中,电流表读数和电压表读数的变化情况分别是( )
A.变大,变大 B.变大,变小 C.变小,变小 D.变小,变大
【答案】D。
6.(2023年北京,11)如图所示的电路中,电源两端电压保持不变,当开关S闭合时,灯L正常发光。如果将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )
A.电流表的示数变大,灯L变亮
B.电流表的示数变大,灯L变暗
C.电流表的示数变小,灯L变亮
D.电流表的示数变小,灯L变暗
【答案】D。
7.(2023年德阳,4)如图所示电路,电源电压保持不变,R为定值电阻。下列说法正确的是
A. 开关闭合前,电压表和电
