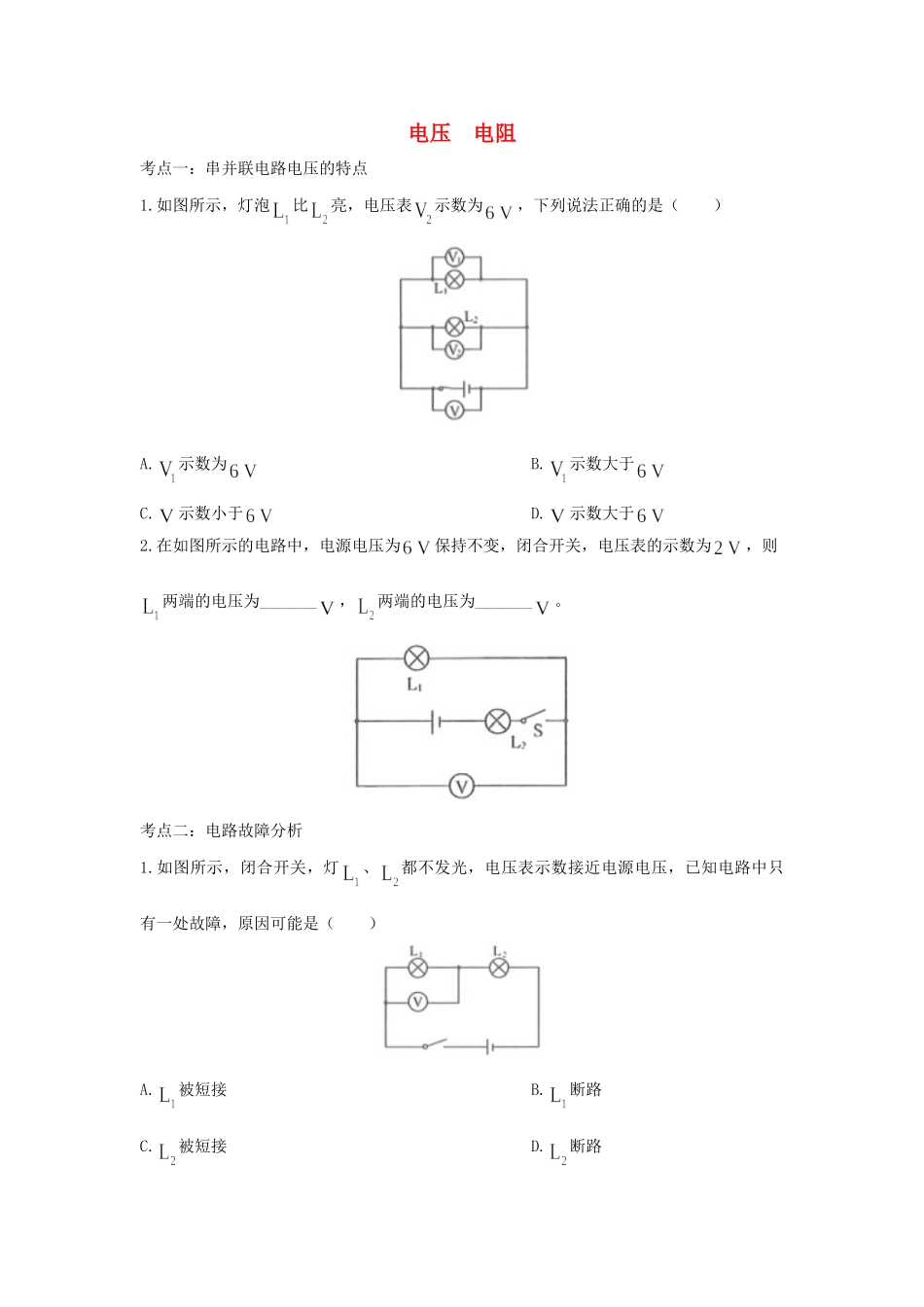

电压 电阻 考点一：串并联电路电压的特点 1.如图所示，灯泡比亮，电压表示数为，下列说法正确的是（ ） A.示数为 B.示数大于 C.示数小于 D.示数大于 2.在如图所示的电路中，电源电压为保持不变，闭合开关，电压表的示数为，则两端的电压为_______，两端的电压为_______。 考点二：电路故障分析 1.如图所示，闭合开关，灯、都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（ ） A.被短接 B.断路 C.被短接 D.断路 2.在如图所示的电路中，当闭合开关后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ） A.灯泡被短接 B.灯泡断路 C.灯泡断路 D.两个灯泡都断路 3.如图所示的电路，电源电压保持不变。开关闭合后，发现只有两个电表的指针发生偏转，电路中的电阻或灯有一个发生了故障，则可能是电压表_______示数为0，而_______被短接。 4.在如图所示的电路中，电源电压保持不变。灯、可能出现了断路故障，闭合开关后： （1）若两灯均不发光，则三个电表中示数一定大于0的电表是_______。 （2）若两灯中有一灯不发光，则三个电表中示数一定大于0的电表是_____________________。 5.箱子表面上有、、三个接线柱，其内部有一个电源、一个电阻，还有部分导线。小梦用图乙所示的小灯泡对其内部连接情况进行了探究，记录情况如下表。请你在图甲中画出内部接线的电路图。 考点三：电压与电压表 1.如图所示电表示数为的是（ ） 2.如图所示电路元件的连接图，正确的是（ ） 3.如图所示电路中，要使电阻和并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ） A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表 4.如图甲所示，电压表指针所示的读数是_______，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。 5.果汁也能做电池。先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正、负极，如图所示，一个芭乐汁电池就做成了。那么芭乐汁电池的正极是铜棒还是铝棒呢？给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材，设计一个实验方案进行探究。（也可画图辅助说明） 考点四：电阻 1.一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A.减小导线两端的电压 B.增大导线中的电流 C.将导线对折后连入电路 D.将导线拉长后连入电路 2.如图所示，将一导体接到电路A、B之间时，导体与灯泡是________联的。如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较________来判断不同导体电阻的大小。若两个导体的电阻差异不大，则可以用________表替换灯泡，做进一步的判断。 3.综合考虑下表中几种金属的物理特性及市场价格，选用_______（选填金属名称）做学生实验用细导线比较适宜；高压输电线一般用铝制成，其原因是_________________________________。 4.如图所示的电路，和均为镍铬合金线。闭合开关后，通过观察_______，可以比较出合金线电阻的大小，这种研究方法叫_______（选填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导体_______的关系。 5.在“探究导体的电阻跟哪些因素有关”的实验中： （1）小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的温度有关；小敏的猜想是：③电阻可能与导体的长度有关。根据你掌握的电学知识，你认为：④电阻还与________________有关。 （2）如图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分电路的连接。若电阻受温度的影响可以忽略，要探究猜想①，应该控制________________不变；要探究猜想③，应该选用导线________和导线________进行对比实验。（均选填导线的代号字母） 考点五：变阻器 1.如图所示，电源电压为且恒定不变，当开关闭合后，滑动变阻器的滑片从端滑向端的过程中，三只理想电压表的示数变化的绝对值分别为、、，下列可能出现的情况是（ ） A. B. C. D. 2.如图所示电路中，、两点间电压不变，当滑动变阻器的滑片向端移动一段距离时，下列电路中电流表的示数会变小的是（ ） 3.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ） 4.如图所示，某宾馆房间内的电器控制面板上有两个开关。转动调光灯开关的旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件，相当于_____________________。 5.在下图中用笔画线代替导线，把电路元件连接起来，要求：滑动变阻器滑片向左移动时，灯泡（标有字样）变亮，电压表的示数变大。 参考答案 考点一：串并联电路电压的特点 1.如图所示，灯泡比亮，电压表示数为，下列说法正确的是（ ） A.示数为 B.示数大于 C.示数小于 D.示数大于 【答案】A 【解析】本题考查并联电路中电压关系。其中“灯泡比12亮”为误导信息，灯泡和并联，它们两端的电压应相等，都等于电源电压。 2.在如图所示的电路中，电源电压为保持不变，闭合开关，电压表的示数为，则两端的电压为_______，两端的电压为_______。 【答案】2 4 【解析】由题图可知，两灯串联，电压表与灯并联，测两端的电压。根据串联电路中电压的关系可知，灯泡两端的电压为。 考点二：电路故障分析 1.如图所示，闭合开关，灯、都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（ ） A.被短接 B.断路 C.被短接 D.断路 【答案】B 【解析】由题图可知，灯、串联接入电路，电压表测灯两端的电压，闭合开关，灯、都不发光，说明电路是断路；电压表示数接近电源电压，说明是灯断路，故B选项正确。 2.在如图所示的电路中，当闭合开关后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ） A.灯泡被短接 B.灯泡断路 C.灯泡断路 D.两个灯泡都断路 【答案】B 【解析】从电路图可看出，电路为串联电路，电压表测灯两端的电压，而电流表无示数，且灯泡不亮，则判断电路出现了断路，又由于电压表有示数，则可判断电压表与电源的两极之间连接完好，因此只有灯出现了断路，B选项正确。 3.如图所示的电路，电源电压保持不变。开关闭合后，发现只有两个电表的指针发生偏转，电路中的电阻或灯有一个发生了故障，则可能是电压表_______示数为0，而_______被短接。 【答案】 电阻 【解析】由题图可知，灯与电阻串联。依题意，只有某电压表示数为0，电流表示数不为0，则表明电路中电阻或灯被短接，而当电阻被短接时，电压表示数为0，电压表和电流表示数不为0，符合题意，所以只能是电压表示数为0，电阻被短接。 4.在如图所示的电路中，电源电压保持不变。灯、可能出现了断路故障，闭合开关后： （1）若两灯均不发光，则三个电表中示数一定大于0的电表是_______。 （2）若两灯中有一灯不发光，则三个电表中示数一定大于0的电表是_____________________。 【答案】（1）电压表 （2）电压表、电流表A 【解析】由题图可知，两灯并联，闭合开关，两灯都不发光，说明两灯都出现了断路，电压表测支路两端的电压即电源电压，电压表有示数，而电流表无示数。两灯有一灯不发光，说明另一灯发光，而电压表测量灯两端的电压，则电压表的示数不会为0，电流表测干路电流，不管哪个灯完好，电流表的示数都不会是0；如果断路，电流表示数是0。 5.箱子表面上有、、三个接线柱，其内部有一个电源、一个电阻，还有部分导线。小梦用图乙所示的小灯泡对其内部连接情况进行了探究，记录情况如下表。请你在图甲中画出内部接线的电路图。 【答案】如图所示。 【解析】当和接通，接时，灯正常发光，这说明、之间有电源；而和接通，接时，灯光较暗，这说明在、之间有一个电阻；当和接通、接时，以及和B接通、接时，灯都不亮，这也说明、之间没有电源，即电源接在、之间，因此可以推断箱内电路如图所示。 考点三：电压与电压表 1.如图所示电表示数为的是（ ） 【答案】D 【解析】本题考查电表的识别和读数，A、B两图是电流表，读不出电压值；C、D两图是电压表，但C图用的是的量程，读数为，只有D图用的是的量程，读数是。 2.如图所示电路元件的连接图，正确的是（ ） 【答案】B 【解析】A图中开关闭合时短路，C图电压表的正、负接线柱用反了，D图中电压表和电流表位置颠倒了，只有B图符合电路连接规则。 3.如图所示电路中，要使电阻和并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ） A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表 【答案】A 【解析】从题图可知，乙在干路中，甲与电阻串联，所以根据电流表和电压表的使用规则可判断，甲、乙两表均为电流表，所以A选项正确。 4.如图甲所示，电压表指针所示的读数是_______，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。 【答案】7.5 b 【解析】电压表用的是的量程，读数为；电压表应和用电器或电源并联，所以应接在b处。 5.果汁也能做电池。先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正、负极，如图所示，一个芭乐汁电池就做成了。那么芭乐汁电池的正极是铜棒还是铝棒呢？给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材，设计一个实验方案进行探究。（也可画图辅助说明） 【答案】方案一：将电压表的正、负接线柱分别与两导线相连接，若电压表指针向右偏转，则正接线柱接的是正极，负接线柱接的是负极，反之则相反；方案二：将电流表、开关串联接在两导线之间，迅速闭合再断开开关，若电流表指针向右偏转，则靠近正接线柱的那端是正极，另一端是负极，反之则相反；方案三：将低压发光二极管、开关串联接在两导线之间，闭合开关，若二极管发光，则靠近发光二极管正极的金属棒是正极，另一端是负极，反之则相反。 【解析】电流表、电压表的接线柱都有正、负之分，当电流从正接线柱流入、从负接线柱流出时，电表的指针将向右偏转；若正、负接线柱接反了，指针将反向偏转，所以可以用电流表或电压表来区别正、负极。发光二极管具有单向导电性，可以根据发光二极管接线和其发光与否来辨别电池正、负极。 考点四：电阻 1.一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A.减小导线两端的电压 B.增大导线中的电流 C.将导线对折后连入电路 D.将导线拉长后连入电路 【答案】C 【解析】本题主要考查影响导体电阻大小的因素。导体电阻的大小与导体的材料、长度和横截面积等因素有关，同种导体长度越长、横截面积越小，电阻越大；将导线对折后，导线在长度减小的同时横截面积也增大，所以导线的电阻变小，故C选项正确。 2.如
