2023学年中考物理复习考点专题训练_专题四磁与电含解析.doc

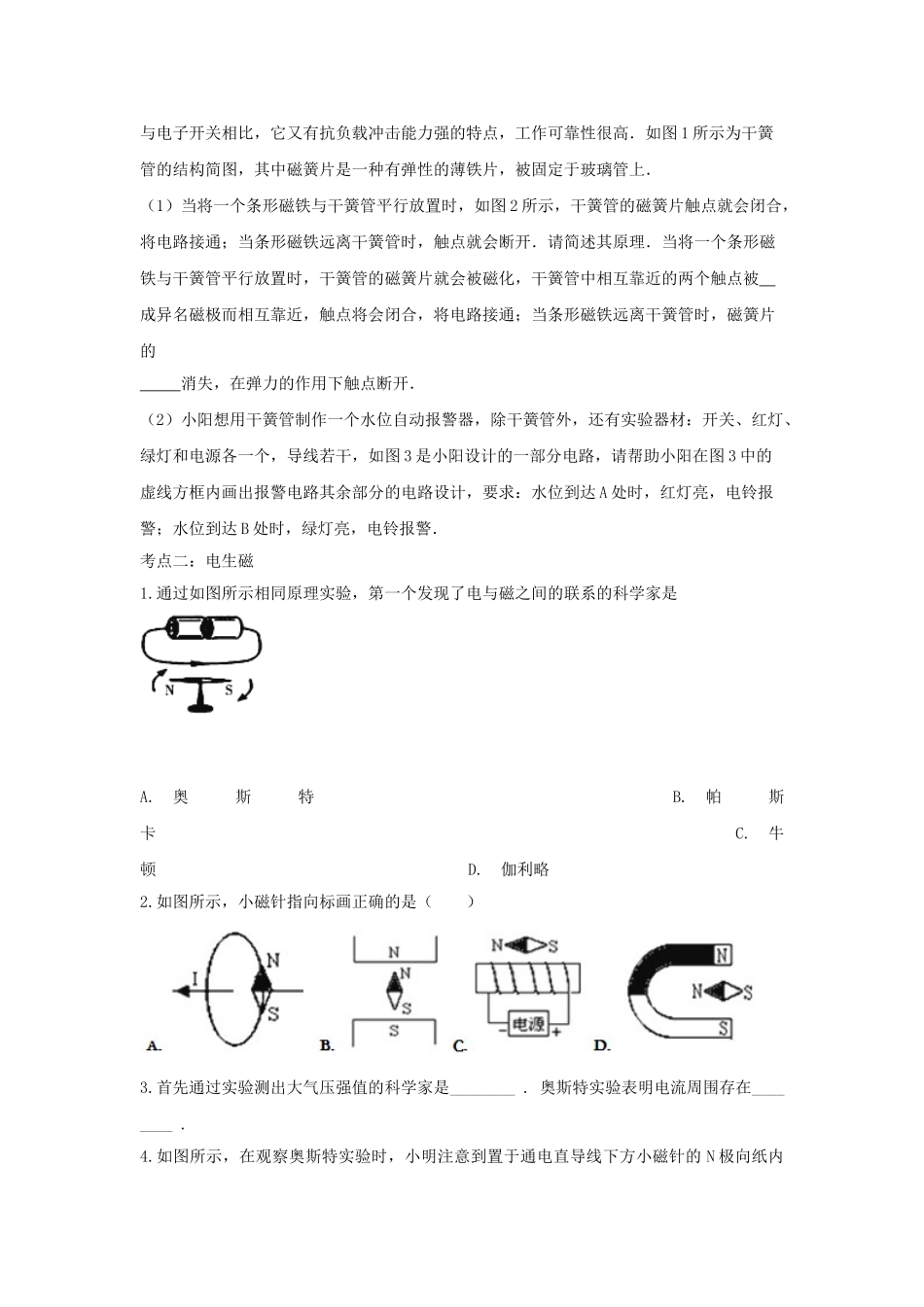

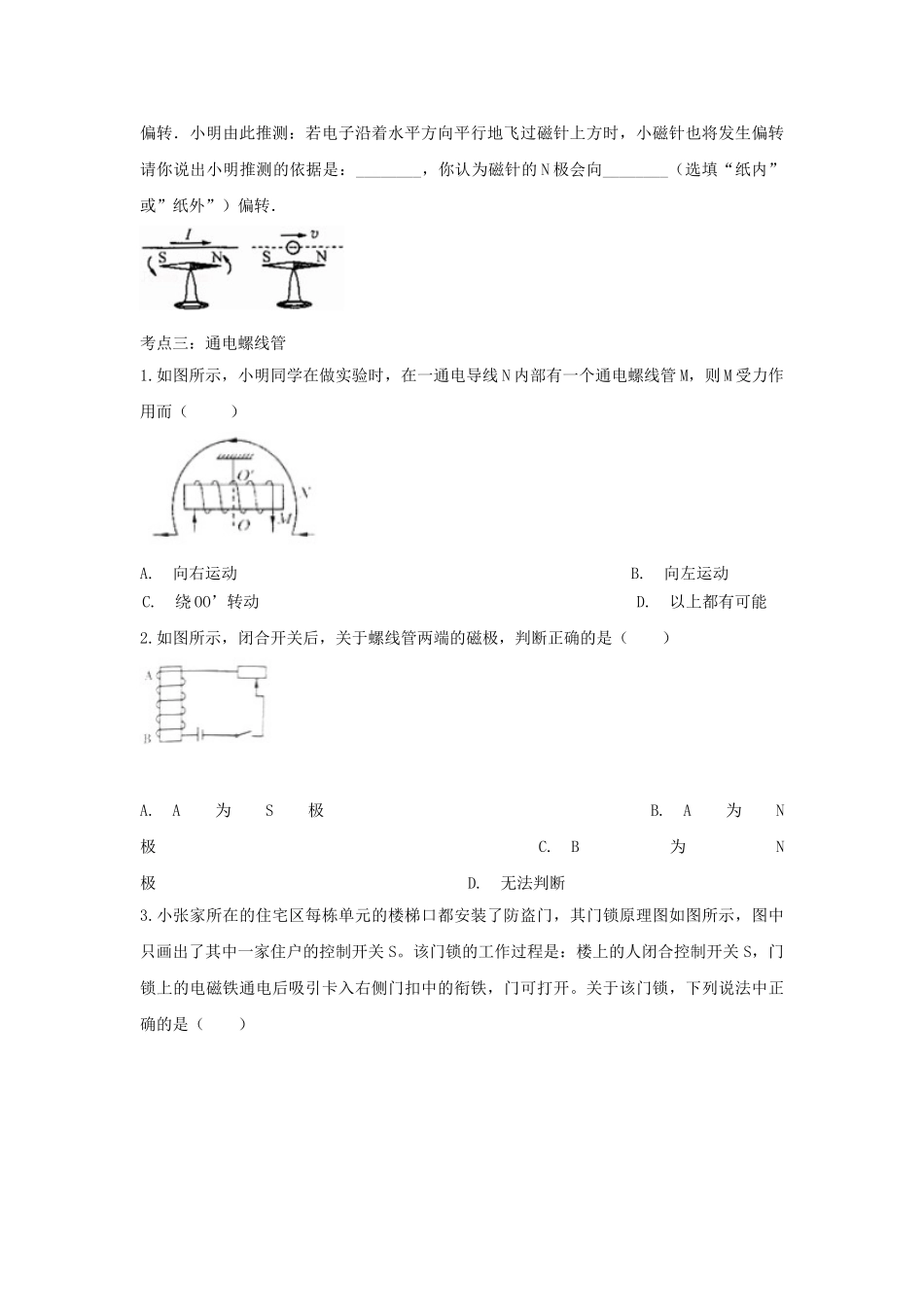

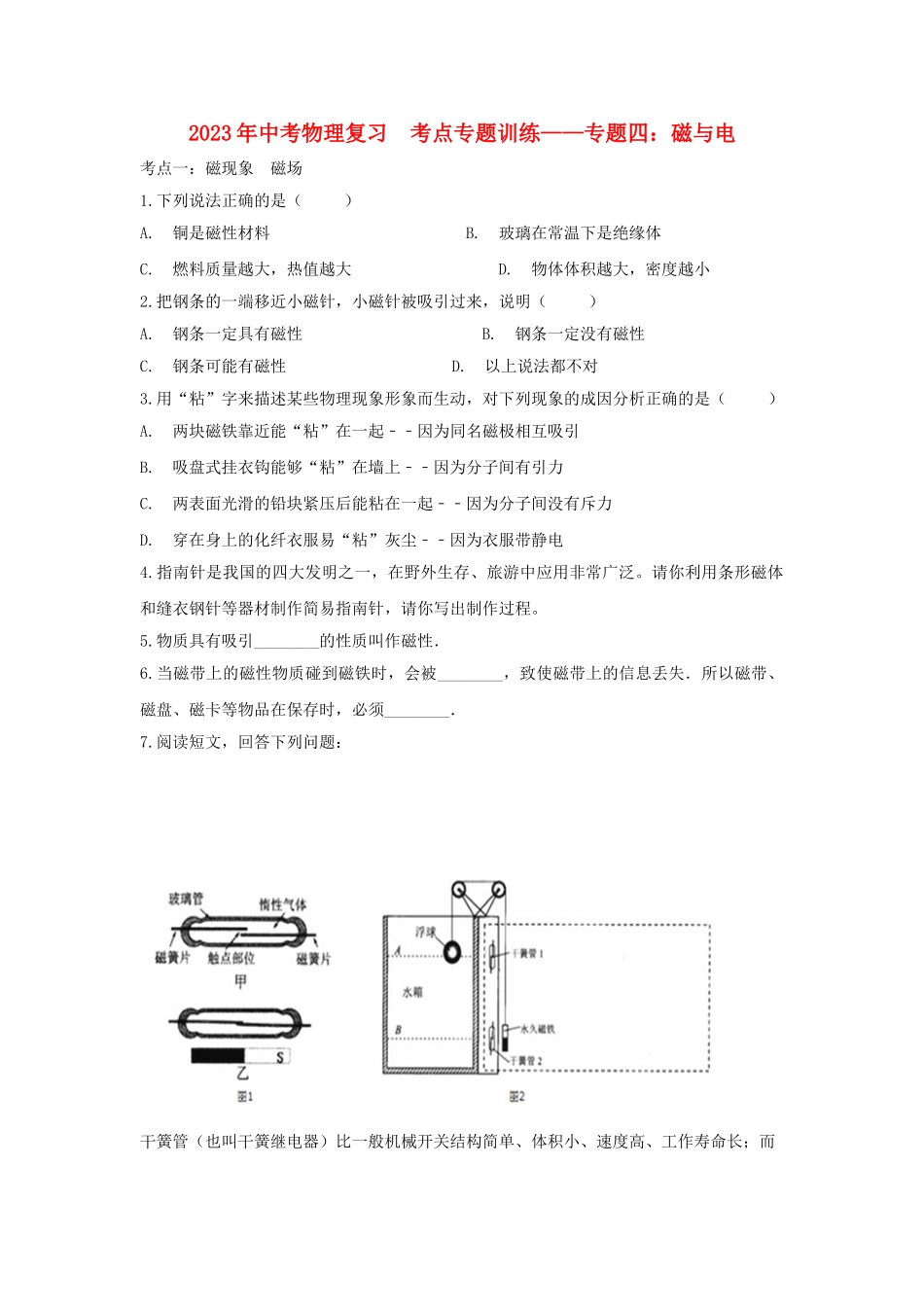

2023年中考物理复习 考点专题训练——专题四：磁与电 考点一：磁现象 磁场 1.下列说法正确的是（   ） A. 铜是磁性材料            B. 玻璃在常温下是绝缘体 C. 燃料质量越大，热值越大         D. 物体体积越大，密度越小 2.把钢条的一端移近小磁针，小磁针被吸引过来，说明（   ） A. 钢条一定具有磁性           B. 钢条一定没有磁性         C. 钢条可能有磁性          D. 以上说法都不对 3.用“粘”字来描述某些物理现象形象而生动，对下列现象的成因分析正确的是（   ） A. 两块磁铁靠近能“粘”在一起﹣﹣因为同名磁极相互吸引 B. 吸盘式挂衣钩能够“粘”在墙上﹣﹣因为分子间有引力 C. 两表面光滑的铅块紧压后能粘在一起﹣﹣因为分子间没有斥力 D. 穿在身上的化纤衣服易“粘”灰尘﹣﹣因为衣服带静电 4.指南针是我国的四大发明之一，在野外生存、旅游中应用非常广泛。请你利用条形磁体和缝衣钢针等器材制作简易指南针，请你写出制作过程。 5.物质具有吸引________的性质叫作磁性． 6.当磁带上的磁性物质碰到磁铁时，会被________，致使磁带上的信息丢失．所以磁带、磁盘、磁卡等物品在保存时，必须________． 7.阅读短文，回答下列问题： 干簧管（也叫干簧继电器）比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高．如图1所示为干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上． （1）当将一个条形磁铁与干簧管平行放置时，如图2所示，干簧管的磁簧片触点就会闭合，将电路接通；当条形磁铁远离干簧管时，触点就会断开．请简述其原理．当将一个条形磁铁与干簧管平行放置时，干簧管的磁簧片就会被磁化，干簧管中相互靠近的两个触点被　 　成异名磁极而相互靠近，触点将会闭合，将电路接通；当条形磁铁远离干簧管时，磁簧片的 　 　消失，在弹力的作用下触点断开． （2）小阳想用干簧管制作一个水位自动报警器，除干簧管外，还有实验器材：开关、红灯、绿灯和电源各一个，导线若干，如图3是小阳设计的一部分电路，请帮助小阳在图3中的虚线方框内画出报警电路其余部分的电路设计，要求：水位到达A处时，红灯亮，电铃报警；水位到达B处时，绿灯亮，电铃报警． 考点二：电生磁 1.通过如图所示相同原理实验，第一个发现了电与磁之间的联系的科学家是 ​ A. 奥斯特                   B. 帕斯卡                        C. 牛顿                   D. 伽利略 2.如图所示，小磁针指向标画正确的是（　　） 3.首先通过实验测出大气压强值的科学家是________ . 奥斯特实验表明电流周围存在________ . 4.如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转．小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转．请你说出小明推测的依据是：________，你认为磁针的N极会向________（选填“纸内”或”纸外”）偏转． 考点三：通电螺线管 1.如图所示，小明同学在做实验时，在一通电导线N内部有一个通电螺线管M，则M受力作用而（   ） A. 向右运动                        B. 向左运动                        C. 绕OO’转动                       D. 以上都有可能 2.如图所示，闭合开关后，关于螺线管两端的磁极，判断正确的是（　　） ​ A. A为S极                  B. A为N极                  C. B为N极                   D. 无法判断 3.小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S。该门锁的工作过程是：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是（　　） A. 该门锁利用了电生磁的原理来工作的            B. 电流周围的磁场是假想的物理模型 C. 闭合开关S后，电磁铁的右端为N极            D. 该单元的各住户控制门锁的开关是串联的 4.如图所示，回形针处于静止状态，通电螺线管 电流方向见图 的下端为________极。回形针因处在通电螺线管所产生的________中而被磁化，它的上端为________极。 5.通电螺线管上方放一个小磁针，小磁针静止时的方向如图所示，通电螺线管c端为________极（填“N”或“S”），电源a端为________极（填“正”或“负）． 6.画出图中A点处磁场的方向，并把小磁针N极涂黑。 7.按题目要求作图． （1）如图甲，物体A沿光滑斜面下滑，作出物体所受重力和弹力的示意图． （2）如图乙，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂 和最小动力F1的示意图．   （3）如图丙，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向． 8.如图所示，小磁针静止在通电螺线管的正上方，在图中标出电源的正、负极和通电螺线管的N极和S极． 9.下列哪个措施能增强通电螺线管的磁性（　　） A. 减小线圈的电流         B. 减少线圈的匝数          C. 将电源的正、负极对调         D. 在线圈中插入铁芯 10.对于图中所示的四幅图，以下说法正确的是（  ） A. 甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失 B. 乙图中闭合开关，通电螺线管右端为N极 C. 丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变 D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电 11.下列作图中，错误的是（　　） 12.如图所示，一个接有电源的螺线旁有甲、乙两个软铁片（在磁场中能够被磁化），当开关闭合后  （   ） A. 甲、乙左端都是N极　　　　　　　                   B. 甲、乙右端都是N极 C. 甲右端是N极，乙左端是N极　　　                   D. 甲左端是N极，乙右端是N极 考点四：电磁铁 1.如图所示，电磁铁P和Q通电后（　　） A. P的右端是N极，Q的左端是S极，它们相互吸引 B. P的右端是S极，Q的左端是S极，它们相互排斥 C. P的右端是N极，Q的左端是N极，它们相互排斥 D. P的右端是S极，Q的左端是N极，它们相互吸引 2.使用电磁铁的优点是（  ）​ A. 它可永保磁性 B. 它不需消耗电能 C. 它的磁极磁性可确定 D. 它磁性有无.强弱.磁极可以控制 3.下列装置中，没有用到电磁铁的是（   ） A. 电磁起重机                B. 电磁继电器           C. 电铃                 D. 电热毯 4.为探究电磁铁的磁性跟哪些因素有关，小东用漆包线（表面涂有绝缘漆的导线）在软铁钉上绕制若干圈，制成两个简单的电磁铁，并用电磁铁完成了图中所示的a、b、c、d四组实验（a、b、c是同一个电磁铁），观察到四种情况，小阳通过调节滑动变阻器在不同位置又重复做了上述实验，仍观察到如图所类似的现象。根据小阳的实验现象，回答下列问题。 （1）通过观察对比________ 两种情况可以得出：电磁铁通电时有磁性，断电时没有磁性； （2）通过观察对比b、c两种情况可以得出：________ 相同时，通过电磁铁的电流越大，它的磁性越强； （3）通过观察对比d中甲、乙两个电磁铁吸引大头针的数量可以得出：________ 相同时，电磁铁线圈的匝数越多，它的磁性越强。 5.如图所示电路，开关S接到a后，电磁铁左端为________极，小磁针静止时，A端是________极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性________（选填“增强”、“减弱”或“不变”）． 6.如图所示的电路连接中，当开关闭合时，在滑片P向左移动的过程中，条形磁铁上方弹簧测力计的示数将________（选填“变大”、“变小”或“不变”） 7.一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极，当滑片P向左滑动，空心小铁球所受浮力________（选填“增大”、“减小”或“不变”） 8.在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干．小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路． （1）实验中通过观察电磁铁________的不同，可以判断电磁铁的磁性强弱不同． （2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”），说明电流越________，电磁铁磁性越强． （3）根据图示的情境可知，________（填“甲”或“乙”）的磁性强，说明电流一定时，________，电磁铁磁性越强． （4）实验中用到的一种重要科学研究方法是        ． A. 类比法                    B. 转换法                    C. 控制变量法                    D. 等效替代法 9.如图所示，是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图． （1）电磁铁磁性的强弱是通过观察________来确定的． （2）闭合开关后，当滑动变阻器滑片 P 向________（填“a”或“b”）端移动时，电磁铁磁性增强． （3）在图中，电磁铁的上端是________极（选填“N”或“S”）． 考点五：电磁继电器 1.电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（　　） A. 温度计可以用酒精温度计　　 B. 温度计是根据液体热胀冷缩的性质工作的　　 C. 电磁继电器应用了电流的磁效应　　 D. 电磁继电器是一种电路开关，它可以用一个电路控制另一个电路 2.如图所示的实物电路图，将工作电路连接完整．要求：使控制电路上S断开时甲灯亮，S闭合时乙灯亮． 考点六：电动机与发电机 1.要改变电磁感应中感应电流的方向，以下方法正确的是（  ） ​ A. 改变导体切割磁感应线的方向                            B. 改变导体切割磁感应线的速度 C. 改变导体的粗细                                                   D. 改变导体所处磁场的强弱 2.如图几个实验，下面说法正确的是（   ） A. 通电直导线周围存在着磁场，如果将小磁针移走，该磁场将消失 B. 闭合开关，通电螺线管左端为N极 C. 说明的道理与KTV唱歌时用的话筒原理相同 D. 导线ab左右运动时，电流表的指针会随之摆动，它
