2023学年中考物理复习考点专题训练_专题九欧姆定律含解析.doc

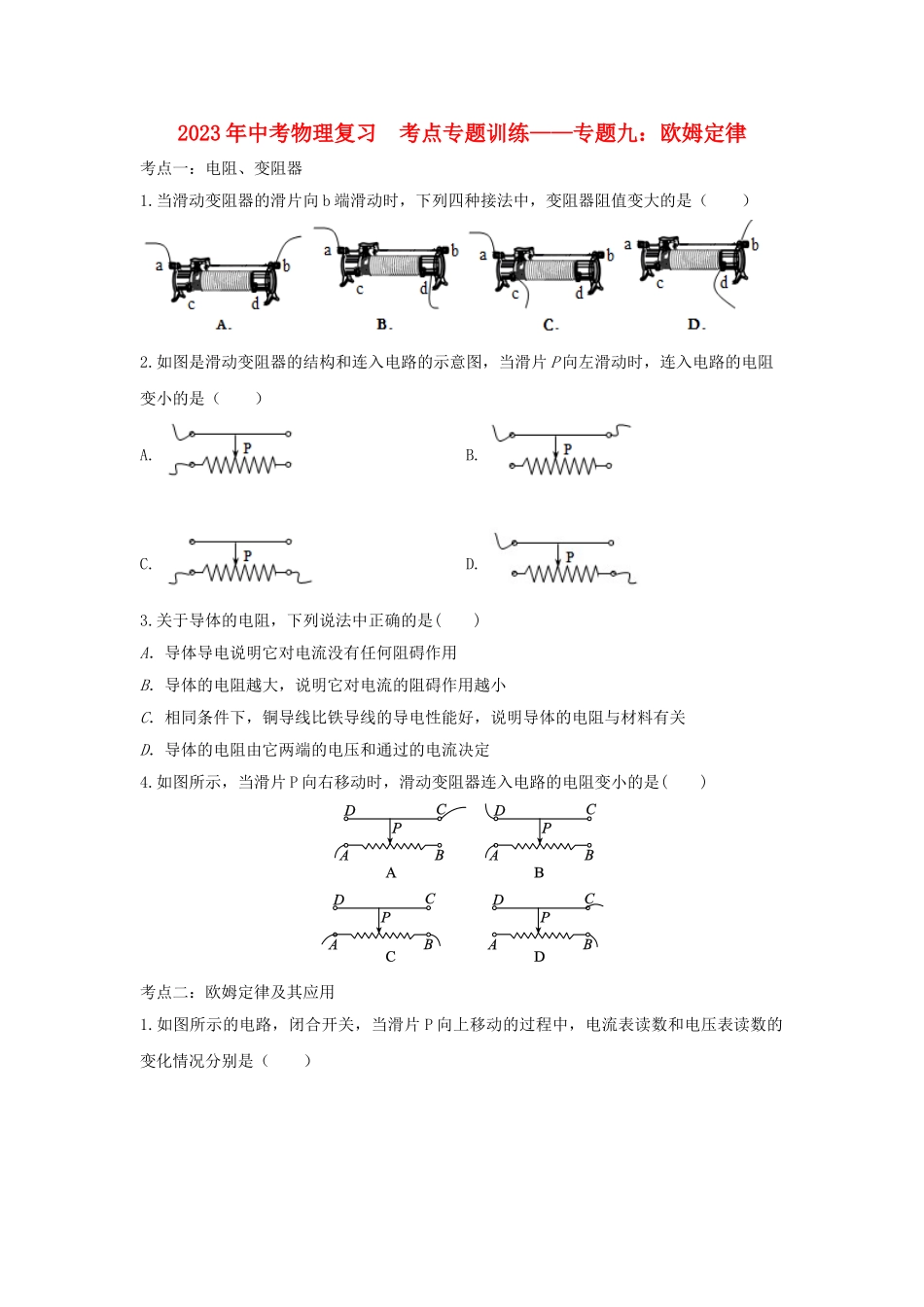

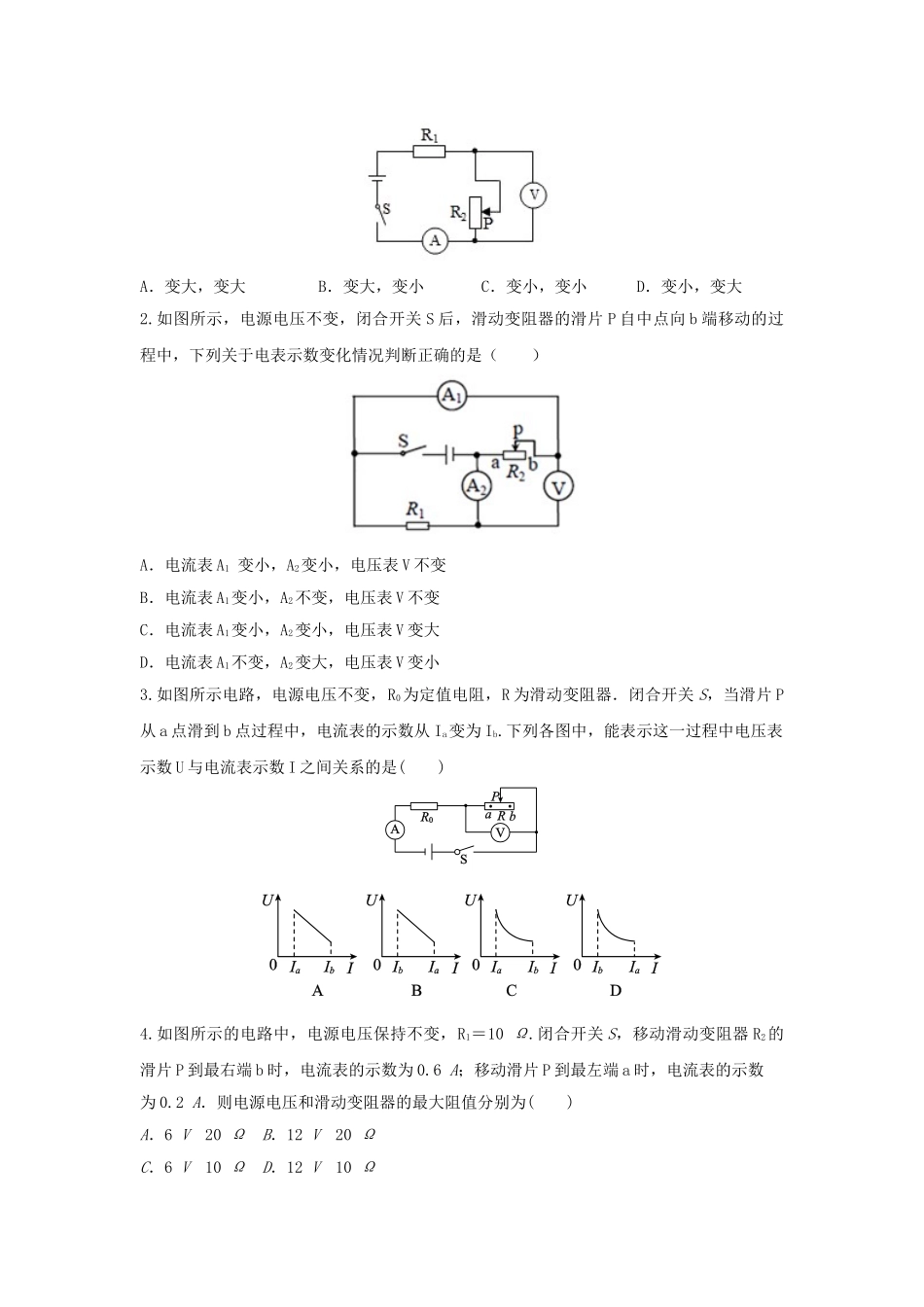

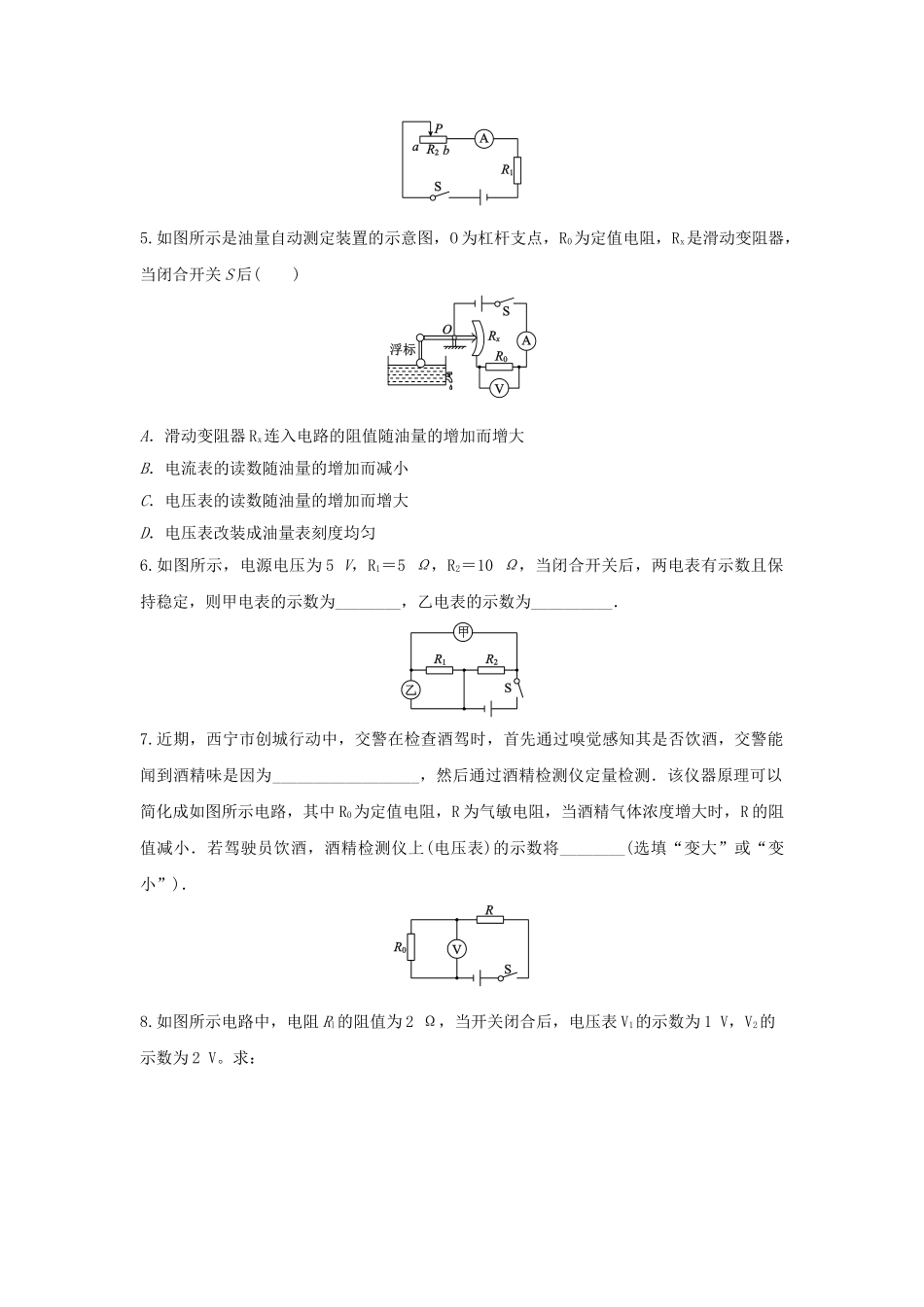

2023年中考物理复习 考点专题训练——专题九：欧姆定律 考点一：电阻、变阻器 1.当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　） 2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　） A. B. C. D. 3.关于导体的电阻，下列说法中正确的是(　　) A．导体导电说明它对电流没有任何阻碍作用 B．导体的电阻越大，说明它对电流的阻碍作用越小 C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关 D．导体的电阻由它两端的电压和通过的电流决定 4.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是(　　) 考点二：欧姆定律及其应用 1.如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（　　） A．变大，变大 B．变大，变小 C．变小，变小 D．变小，变大 2.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（　　） A．电流表A1 变小，A2变小，电压表V不变 B．电流表A1变小，A2不变，电压表V不变 C．电流表A1变小，A2变小，电压表V变大 D．电流表A1不变，A2变大，电压表V变小 3.如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib.下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是(　　) 4.如图所示的电路中，电源电压保持不变，R1＝10 Ω.闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6 A；移动滑片P到最左端a时，电流表的示数 为0.2 A．则电源电压和滑动变阻器的最大阻值分别为(　　) A．6 V　20 Ω B．12 V　20 Ω C．6 V　10 Ω D．12 V　10 Ω 5.如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后(　　) A．滑动变阻器Rx连入电路的阻值随油量的增加而增大 B．电流表的读数随油量的增加而减小 C．电压表的读数随油量的增加而增大 D．电压表改装成油量表刻度均匀 6.如图所示，电源电压为5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为__________． 7.近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为__________________，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，酒精检测仪上(电压表)的示数将________(选填“变大”或“变小”)． 8.如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求： （1）电源两端的电压； （2）通过R1的电流和R2的阻值； 9.如图所示，电阻R1的阻值为10Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求： （1）电源两端的电压． （2）通过电阻R1的电流． 10.如图所示，电源两端电压U保持不变，电阻R1的阻值为6 Ω，电阻R2的阻值为18 Ω.当开关S闭合时，电压表示数为3 V．求： (1)电流表的示数I. (2)电源两端的电压U. 考点三：探究影响电阻的因素 1.小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与长度的关系，他还要选用的导体代号是(　　) 导体代号 O A B C D 导体长度l/m 1.5 1.0 1.5 1.0 0.5 导体横截面 积S/mm2 1.2 3.2 1.2 1.2 1.2 导体材料 镍铬 锰铜 钨 锰铜 镍铬 A.A 　B．B 　C．C 　D．D 2.（1）为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论： ①比较a、b两次电表示数，可以得出电阻大小跟导体　 　有关。 ②比较b、c两次电表示数，可以得出电阻大小跟导体　 　有关。 ③由实验可以得出：三个电阻丝阻值从大到小关系是　 　。 （2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究： ①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。乙同学是想利用　 　来反映电阻丝发热量的大小。 ②乙同学选择的电路图如图3所示，采取的是三个电阻丝　 　（选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。 ③接通电路，观察到小木棍掉落的先后顺序是　 　。 结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，电阻大的电阻丝产生的电热　 　（选填“多”或“少”），发现该结论与已学的焦耳定律不符。请你帮助他进行解释：在相同的通电时间内，当　 　时，电阻大的电热就多；当　 　时，电阻大的电热就少。 考点四：探究电流与电压、电阻的关系 1.某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源（6V）、电流表、电压表、定值电阻（10Ω）、滑动变阻器（40Ω 0.5A）、开关和导线若干。 （1）请用笔画线代替导线，将图中实物电路连接完整； 闭合开关前，应该将滑片P置于_____端； （2）小明同学进行了正确的实验操作，某次电流表的示数为0.2A，此时定值电阻消耗的功率为_____W，变阻器接入电路的阻值为_____Ω； （3）同组的小红同学想要探究“导体中电流和电阻的关系”，她乂找来了两个阻值分别为5Ω和20Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是_____V。 2.在“探究电流与电阻的关系”实验中： （1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉）， 要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须　 　。 （2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是　 　。 （3）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为　 　A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向　 　（选填“左”或“右”）端移动，使电压表示数为　 　V。 3.用如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压为15 V保持不变，规格为“50 Ω　2 A”“100 Ω　2 A”的滑动变阻器各一个，阻值为10 Ω、20 Ω、30 Ω、40 Ω的电阻各一个． (1)根据图甲将图乙所示的实物图连接完整． (2)在实验过程中，当滑动变阻器的滑片移到某点时，两电表的示数如图丙所示，则电压表的示数为________V，电流表的示数为________A. (3)小明将10 Ω的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明实际探究的问题是电流与______________的关系． (4)小明在探究“电流与电阻的关系”时，记录的实验数据如表一所示．他在分析数据时发现，不能得出教科书上“通电导体的电流跟电阻的大小成反比”的结论，出现这一问题的原因是：未控制________________不变． (5)表二为小慧记录的“探究电流与电阻的关系”的实验数据，据此可推测，她选用的是本题中规格为“__________”的滑动变阻器． 考点五：电阻的测量 1.利用如图所示的电路图，既可以测小灯泡的电阻（下称前者），又可以测小灯泡的电功率（下称后者）。 （1）两个实验都需要移动变阻器的滑片。前者的作用是____________________；后者的作用是_______________。 （2）两个实验都需要测出三组电压值和电流值。前者的目的是___________________；后者的目的是___________________。 （3）某同学按该电路图连接好实验电路，闭合开关时，发现灯泡不亮，电流表指针几乎不偏转，而电压表指针有明显偏转，分析指出故障的原因。 （4）排除故障后，闭合开关时，发现小灯泡特别亮，分析指出产生这种现象的原因。 2.某同学采用“伏安法”测量某定值电阻R，的阻值。 （1）按图甲连接电路时，应先 开关，并将滑动变阻器的滑片P移到阻值最大处。 （2）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是 。 （3）排除故障后，闭合开关，改变电阻RX两端的电压，进行了三次测量。在第三次测 量中电流表的示数如图乙所示，其示数为 . （4）根据三次实验数据可得，定值电阻R，的阻值为 Ω。（结果保留一位小数） （5）将电阻RX换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是 . 3.[实验名称]用电流表和电压表测电阻． [实验器材]电压恒为3 V的电源、电压表、电流表、标有“20 Ω　2 A”字样的滑动变阻器、待测电阻Rx、开关、导线若干． [实验原理]______________________． [实验步骤] (1)小明按如图甲所示的电路图连接电路． (2)闭合开关，发现电流表示数如图乙所示，则下一步的实验操作是：先____________________，然后________________． (3)小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中存在着不足，其不足是______________________． (4)改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为________ Ω；还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成________． 2023年中考物理复习 考点专题训练——专题九：欧姆定律参考答案 考点一：电阻、变阻器 1.当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　） 【答案】C 2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　） A. B. C. D. 【答案】A 3.关于导体的电阻，下列说法中正确的是(　　) A．导体导电说明它对电流没有任何阻碍作用 B．导体的电阻越大，说明它对电流的阻碍作用越小 C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关 D．导体的电阻由它两端的电压和通过的电流决定 【答案】C　 4.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是(　　) 【答案】D 考点二：欧姆定律及其应用 1.如图所示的电路，闭合开
