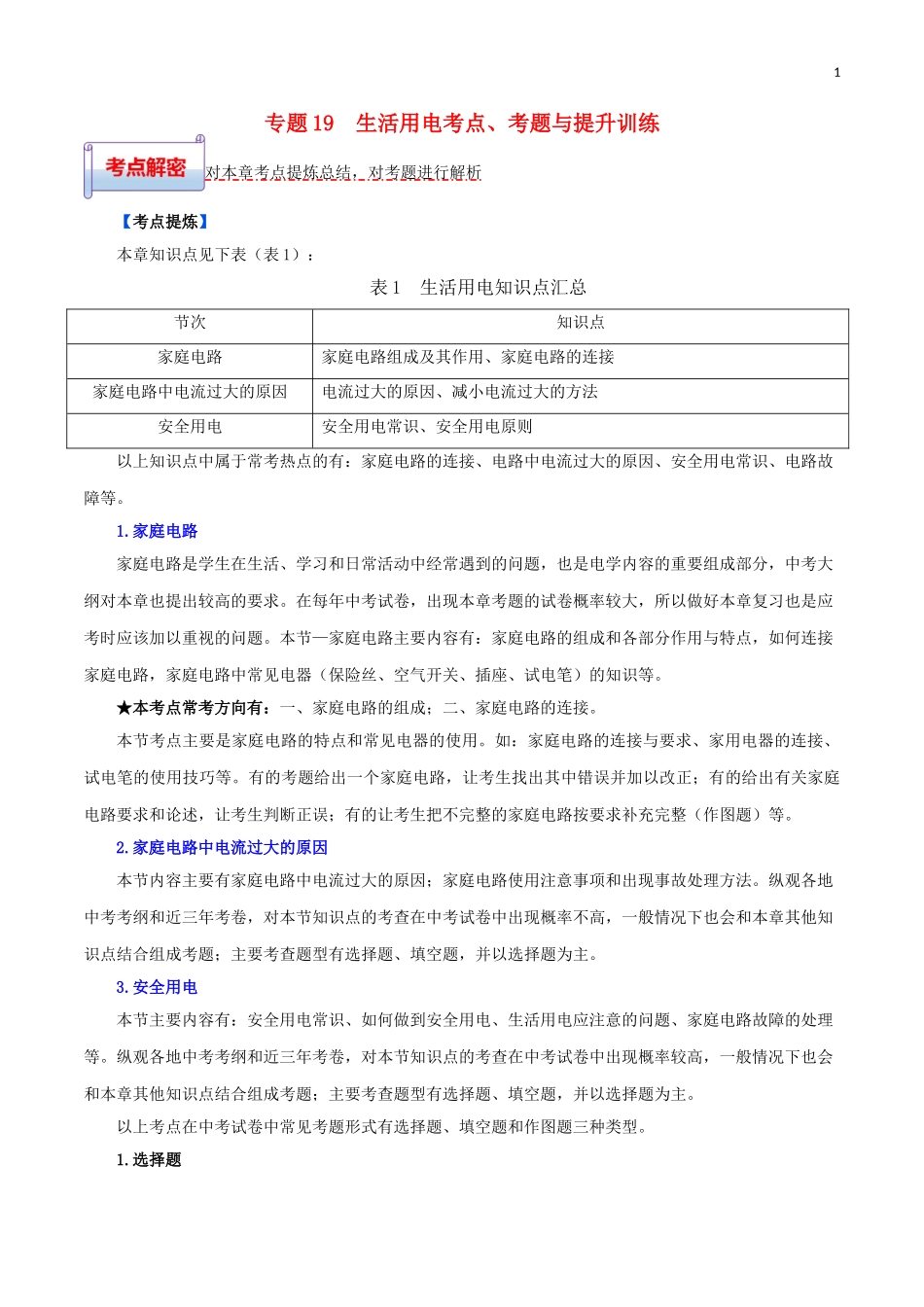

20 专题19 生活用电考点、考题与提升训练 对本章考点提炼总结，对考题进行解析 【考点提炼】 本章知识点见下表（表1）： 表1 生活用电知识点汇总 节次 知识点 家庭电路 家庭电路组成及其作用、家庭电路的连接 家庭电路中电流过大的原因 电流过大的原因、减小电流过大的方法 安全用电 安全用电常识、安全用电原则 以上知识点中属于常考热点的有：家庭电路的连接、电路中电流过大的原因、安全用电常识、电路故障等。 1.家庭电路 家庭电路是学生在生活、学习和日常活动中经常遇到的问题，也是电学内容的重要组成部分，中考大纲对本章也提出较高的要求。在每年中考试卷，出现本章考题的试卷概率较大，所以做好本章复习也是应考时应该加以重视的问题。本节—家庭电路主要内容有：家庭电路的组成和各部分作用与特点，如何连接家庭电路，家庭电路中常见电器（保险丝、空气开关、插座、试电笔）的知识等。 ★本考点常考方向有：一、家庭电路的组成；二、家庭电路的连接。 本节考点主要是家庭电路的特点和常见电器的使用。如：家庭电路的连接与要求、家用电器的连接、试电笔的使用技巧等。有的考题给出一个家庭电路，让考生找出其中错误并加以改正；有的给出有关家庭电路要求和论述，让考生判断正误；有的让考生把不完整的家庭电路按要求补充完整（作图题）等。 2.家庭电路中电流过大的原因 本节内容主要有家庭电路中电流过大的原因；家庭电路使用注意事项和出现事故处理方法。纵观各地中考考纲和近三年考卷，对本节知识点的考查在中考试卷中出现概率不高，一般情况下也会和本章其他知识点结合组成考题；主要考查题型有选择题、填空题，并以选择题为主。 3.安全用电 本节主要内容有：安全用电常识、如何做到安全用电、生活用电应注意的问题、家庭电路故障的处理等。纵观各地中考考纲和近三年考卷，对本节知识点的考查在中考试卷中出现概率较高，一般情况下也会和本章其他知识点结合组成考题；主要考查题型有选择题、填空题，并以选择题为主。 以上考点在中考试卷中常见考题形式有选择题、填空题和作图题三种类型。 1.选择题 选择题主要考查家庭电路知识、电路中电流过大的原因和电路故障分析以及安全用电三个方面。需要注意知识点有： ★家庭电路：家庭电路组成及各部分作用，家庭电路正确连接方式。 ★电路中电流过大的原因：家庭电路中电流过大的原因有：（1）各种电器集中使用；接入电路总功率过大；（2）线路的线径偏小，电阻增大，加大电耗；（3）电路发生短路或漏电；（4）开关电器时瞬间电流增大。 减少电流过大的方法：（1）各种电器分散使用；（2）适当加大线路的线径，减少线路的电耗；（3）线路与电器的绝缘性能要好，避免漏电；（4）大功率电器开关上并联上适宜的电容器，减少开关电器时瞬间电流。 ★安全用电：安全用电原则：①不接触低压带电体，不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器，不损坏绝缘层；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。 2.填空题 填空题主要考查内容与选择题相同。需要注意知识点也相同。在解答填空题时，一定要注意：一、给出填空内容的一定要填写给出的答案，不要自己另编词句；二、没有给出填空内容的，要先读懂题干，根据所学知识一定会得到正确答案。 3.作图题 本单元有时也会有作图题出现。作图题主要集中在家庭电路正确连接，常用电器的使用等方面。尤其需要注意的是：保险安装位置、地线连接是否正确、开关安装位置等方面。 以近三年中考真题为例，呈现考点常考题型 【考点一】家庭电路 ★典例一：（2023年·遂宁）电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电安全的说法中错误的是（ ）。 A.控制用电器的开关应接在用电器和火线之间； B.若空气开关“跳闸”，一定是使用了大功率用电器； C.发现电路起火，应立即断开电源开关，切断电路； D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施 【答案】B。 【解析】A、控制用电器的开关与用电器串联，并接在火线和电灯之间。故A正确； B、若空气开关“跳闸”是家庭电路中电流过大造成的，可能是总功率过大，也可能是电路中发生了短路，故B错误； C、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故C正确； D、有金属外壳的用电器，必须使用三孔插座，接好地线，以防止漏电危及人身安全，故D正确。故选B。 ★典例二：（2023年·天津）如图中的家庭电路元件，连接顺序正确的是（ ）。 A. B. C. D. 【答案】B。 【解析】电能表是测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。故选B。 ★典例三：（2023年·泸州）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。 【答案】火；断路；不能。 【解析】（1）开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故； （2）空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态； （3）零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。 故答案为：火；断路；不能。 ★典例四：（2023年·达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。 【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连： （2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上； 如下图所示： 【考点二】家庭电路中电流过大的原因 ★典例一：（2023年·河北）家用电灯的开关要接到 （选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是 （只填写一种即可）。 【答案】火线；短路（或用电器的总功率过大）。 【解析】（1）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故。 （2）家庭电路中电流过大的原因是短路或用电器总功率过大。 故答案为：火线；短路（或用电器的总功率过大）。 ★典例二：（2023年·十堰）在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部______，也可能是家里电路中用电器总功率______。 【答案】并联；短路；过大。 【解析】（1）家用电器之间是并联时，各家用电器都正常工作，并且互不影响； （2）电流过大会导致空气开关“跳闸”，电流过大的原因有：①电热水壶插头内部发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。 故答案为：并联；短路；过大。 【考点三】安全用电 ★典例一：（2023年菏泽）下列各项操作中，不符合安全用电原则的是（ ）。 A．更换电灯泡时，要断开电源开关 B．使用验电笔时，手要接触验电笔后端的金属部分 C．在家庭电路的前端安装空气开关 D．电器电线绝缘皮破损了，仍然继续使用 【答案】d。 【解析】a、更换灯泡、维修电器时容易碰到金属部分，切断电源可以保证金属部分不带电，不发生触电事故。故a符合安全用电原则； b、使用测电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线。故b符合安全用电原则； c、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关。故c符合安全用电原则； d、电线的绝缘皮破损时应及时更换，否则容易发生触电事故。故d不符合安全用电原则。故选d。 ★典例二：（2023年•绍兴）下列有关家庭电路的说法正确的是（ ）。 A．家庭电路中的插座应与用电器串联；B．家庭电路的电压对于人体是安全的； C．测电笔可以辨别零线与地线； D．电能表用来测量用户消耗的电能 【答案】D。 【解析】A、家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联连接的，故A错误； B、对人体的安全电压是不高于36V，家庭电路的电压是220V，所以家庭电路的电压对于人体是不安全的；故B错误； C、零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线，故C错误； D、电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D正确。故选D。 选自近三年中考真题和各名校模拟考题，加强考点训练 一、选择题 1.（2023年·贵港）在日常家庭用电中如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是（ ）。 A．更换灯泡或维修电路时要先断开电源； B．有金属外壳的用电器都使用两脚插头； C．使用测电笔时，手不能接触笔尖的金属体；D．开关要接在火线上 【答案】B。 【解析】A．更换灯泡或维修电路时要先断开电源，这种做法符合安全用电原则，故A不符合题意； B．有金属外壳的用电器使用的是三脚插头，这样才能使金属外壳接地，从而在使用用电器时，避免因金属外壳带电而引起触电事故，故B符合题意； C．使用测电笔时，为了避免触电事故，手不能接触笔尖的金属体，故C不符合题意； D．根据安全用电原则，开关要接在火线上，故D不符合题意。故应选B。 2.（2023年•聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（ ）。 A．插排上的插孔与指示灯是串联关系； B．“跳闸”的原因一定是电路发生了断路； C．“跳闸”的原因一定是电路发生了短路；D．“跳闸”的原因可能是电路总功率过大 【答案】D。 【解析】A、插排上的插孔与指示灯是并联的，故A错误； BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。故选D。 3.（2023年·湘潭）下列做法符合安全用电要求的是（ ）。 A．用湿布擦拭正在工作的台灯； B．在未断开电源的情况下更换灯泡； C．一个插座上同时使用多个大功率用电器；D．家庭电路中安装保险丝或空气开关 【答案】D。 【解析】A、生活中的水是导体，用湿布擦拭正在工作的台灯容易发生触电事故，故A错误； B、在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故B错误； C、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故C错误； D、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用，故D正确。故选D。 4.（2023年·潍坊）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）。 A．零线上保险丝烧断 B．火线上保险丝烧断 C．灯丝烧断 D．插座短路 【答案】A
